Resistores fijos
- 1.

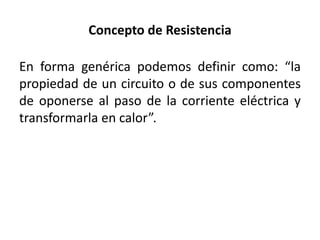

- 2. Concepto de Resistencia Enforma genérica podemos definir como: “la propiedad de un circuito o de sus componentes de oponerse al paso de la corriente eléctrica y transformarla en calor”.

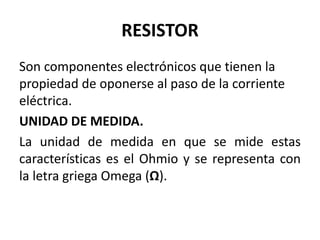

- 3. RESISTOR Son componentes electrónicosque tienen la propiedad de oponerse al paso de la corriente eléctrica. UNIDAD DE MEDIDA. La unidad de medida en que se mide estas características es el Ohmio y se representa con la letra griega Omega (Ω).

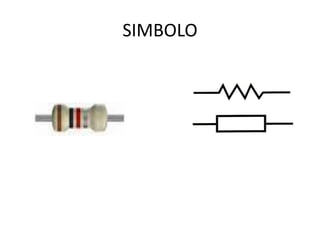

- 4.
- 5. CARACTERISITICA Las características másimportantes de las resistencias, también llamadas resistores, son: Valor nominal: Es el valor en Ohmios que posee; está impreso en la propia resistencia en cifras, código de números ó código de colores. Tolerancia: Es el error máximo con el que se fabrica la resistencia. Para comprenderlo vamos a ver un ejemplo: Una resistencia de 10 ohm. y de tolerancia del 5%, tiene un valor garantizado entre 10-5% y 10+ 5%, teniendo en cuenta que el 5% de 10 es 0’5 ohm., quiere decir que estará entre 9’5 y 10’5 ohm.. Potencia máxima: Es la mayor potencia que será capaz de disipar sin quemarse.

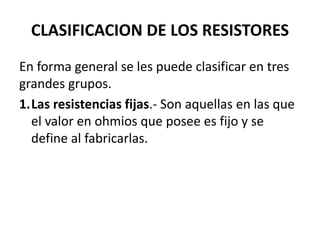

- 6. CLASIFICACION DE LOSRESISTORES En forma general se les puede clasificar en tres grandes grupos. 1.Las resistencias fijas.- Son aquellas en las que el valor en ohmios que posee es fijo y se define al fabricarlas.

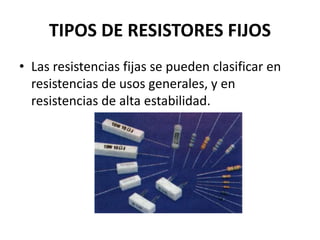

- 7. TIPOS DE RESISTORESFIJOS • Las resistencias fijas se pueden clasificar en resistencias de usos generales, y en resistencias de alta estabilidad.

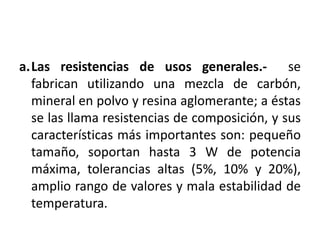

- 8. a.Las resistencias deusos generales.- se fabrican utilizando una mezcla de carbón, mineral en polvo y resina aglomerante; a éstas se las llama resistencias de composición, y sus características más importantes son: pequeño tamaño, soportan hasta 3 W de potencia máxima, tolerancias altas (5%, 10% y 20%), amplio rango de valores y mala estabilidad de temperatura.

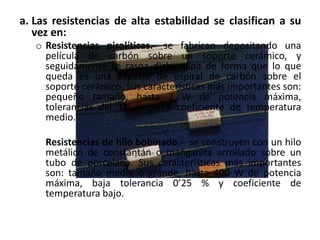

- 9. a. Las resistenciasde alta estabilidad se clasifican a su vez en: o Resistencias pirolíticas.- se fabrican depositando una película de carbón sobre un soporte cerámico, y seguidamente se raspa dicha capa de forma que lo que queda es una especie de espiral de carbón sobre el soporte cerámico. Sus características más importantes son: pequeño tamaño, hasta 2 W de potencia máxima, tolerancias del 1% y 2% y coeficiente de temperatura medio. o Resistencias de hilo bobinado.- se construyen con un hilo metálico de constantán o manganita arrollado sobre un tubo de porcelana. Sus características más importantes son: tamaño medio o grande, hasta 400 W de potencia máxima, baja tolerancia 0’25 % y coeficiente de temperatura bajo.
- 10. o Resistencias depelícula metálica.- consisten en una película metálica a la que se va eliminando parte de esta capa dejando una forma similar a un hilo muy largo. Las características más importantes son: tamaño medio, pequeños valores de resistencia eléctrica, hasta 6 W de potencia máxima, tolerancias de 1%, 2% y 5% y bajo coeficiente de temperatura. o En las resistencias metálicas hay que tener en cuenta que son inductivas y por tanto pueden variar el comportamiento a determinadas frecuencias.

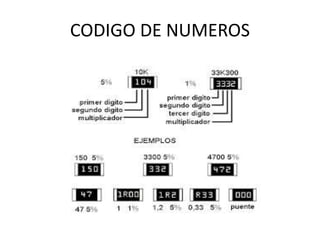

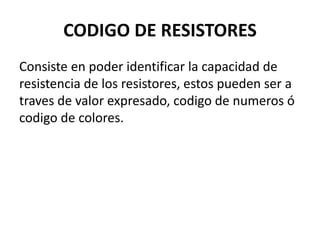

- 11. CODIGO DE RESISTORES Consisteen poder identificar la capacidad de resistencia de los resistores, estos pueden ser a traves de valor expresado, codigo de numeros ó codigo de colores.

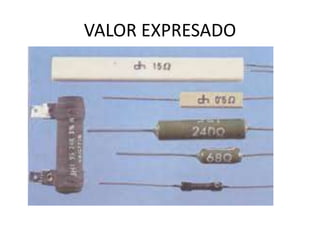

- 12.
- 13.

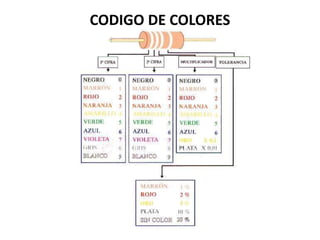

- 14.
- 16. Pasos para decodificarel valor del resistor • Para saber el valor tenemos que utilizar el método siguiente: el primer color indica las decenas, el segundo las unidades, y con estos dos colores tenemos un número que tendremos que multiplicar por el valor equivalente del tercer color y el resultado es el valor de la resistencia. El cuarto color es el valor de la tolerancia. Este sistema se utiliza para resistencia de cuatro colores.
- 17. Prueba de losResistores • Para probar los resistores utilizamos el Multitester en su función de Ohmímetro, seleccionamos el rango dependiendo del valor del resistor.
