Este documento presenta la tercera semana de un curso de operación de retroexcavadoras. Explica las partes principales de una retroexcavadora y los controles de operación. El objetivo general del curso es desarrollar habilidades para interpretar adecuadamente los diferentes niveles de falla y simbología de advertencia en maquinaria pesada. Los objetivos específicos incluyen leer e interpretar la simbología de equipos de carga y transporte, definir entre fallas de sistema, errores operacionales o emergencias, y proceder de

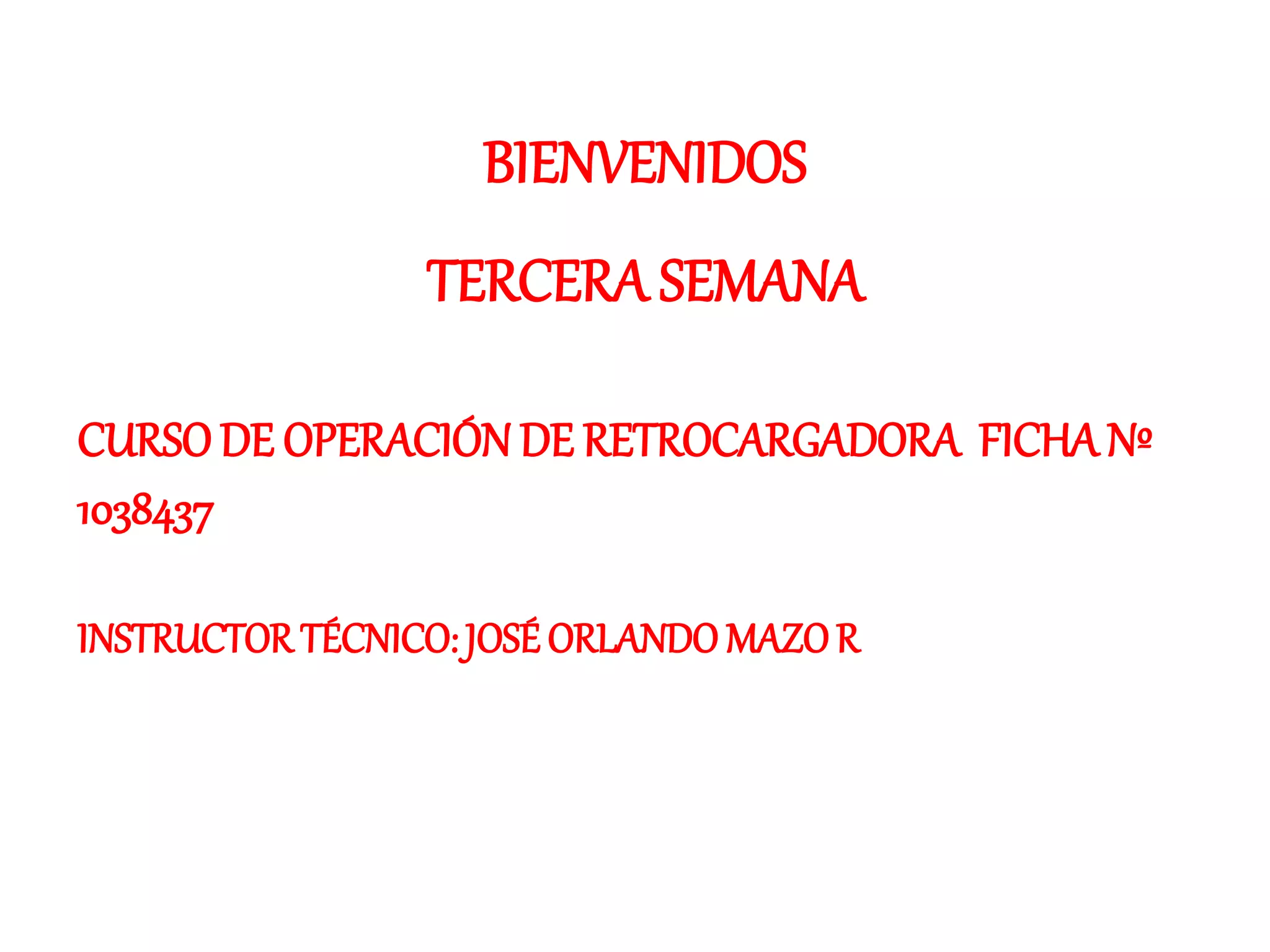

1. BIENVENIDOS
TERCERA SEMANA
CURSODE OPERACIÓN DE RETROCARGADORA FICHANº
1038437
INSTRUCTOR TÉCNICO: JOSÉ ORLANDO MAZOR

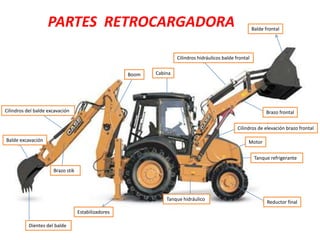

2. PARTES RETROCARGADORA
Balde excavación
Boom
Brazo stik
Cabina
Estabilizadores
Balde frontal
Brazo frontal
Motor
Tanque hidráulico
Cilindros de elevación brazo frontal
Cilindros hidráulicos balde frontal
Dientes del balde
Reductor final
Cilindros del balde excavación
Tanque refrigerante

3. CONTROLES DE OPERACIÓN
RETROCARGADORA
Pedal acelerador
Pedal de frenos
Marcha y contra marcha
Palanca de cambios caja velocidades
Timón o dirección
Deposito agua limpia brisa
Joystick o mandos herramienta frontal
Etiquetas advertencia

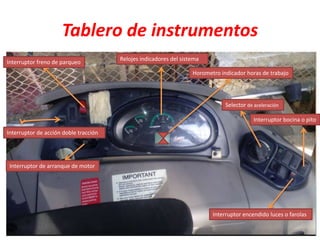

4. Tablero de instrumentos
Interruptor de arranque de motor
Interruptor freno de parqueo
Interruptor de acción doble tracción
Interruptor encendido luces o farolas
Interruptor bocina o pito
Relojes indicadores del sistema
Horometro indicador horas de trabajo
Selector de aceleración

5. Mandos y controles equipo de
excavación
Palanca de mando estabilizadores
Accionador extensión del brazo
Seguro del boom herramienta de excavación
Giro derechaGiro izquierda
Baja el boom
Subir boom
Abrir brazo o stick
Serrar brazo o stick
Serrar balde Abrir balde

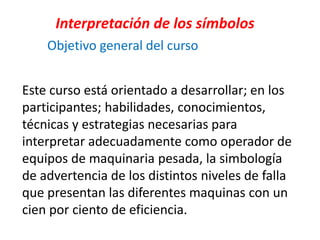

6. Este curso está orientado a desarrollar; en los
participantes; habilidades, conocimientos,
técnicas y estrategias necesarias para
interpretar adecuadamente como operador de
equipos de maquinaria pesada, la simbología
de advertencia de los distintos niveles de falla
que presentan las diferentes maquinas con un
cien por ciento de eficiencia.
Interpretación de los símbolos
Objetivo general del curso

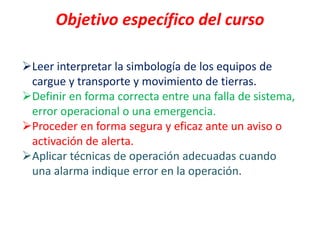

7. Objetivo específico del curso
Leer interpretar la simbología de los equipos de
cargue y transporte y movimiento de tierras.
Definir en forma correcta entre una falla de sistema,
error operacional o una emergencia.
Proceder en forma segura y eficaz ante un aviso o
activación de alerta.
Aplicar técnicas de operación adecuadas cuando
una alarma indique error en la operación.

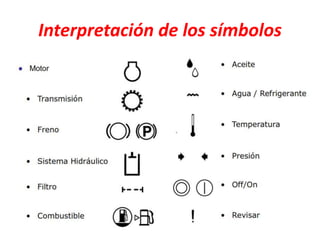

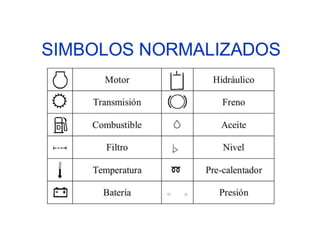

9. Interpretación de los símbolos

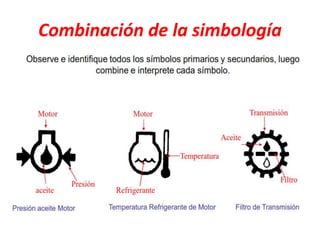

10. Combinación de la simbología

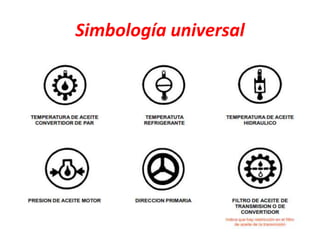

11. Simbología universal

12. Simbología universal

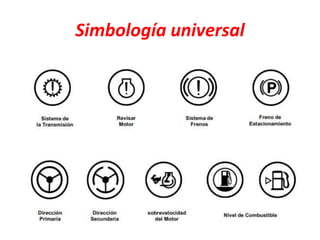

13. Simbología universal

14. Continuamos con prácticas reales en
la maquina retrocargadora guiadas
por el instructor de esta formación y
por las normas establecidas en el
manual del equipo.
Fin de esta presentación.
