La retroexcavadora WB142-5 de Komatsu ofrece 57 kW de potencia neta, pesa 6585 kg y tiene una capacidad de cucharón de 0,77 m3. Proporciona una excelente visibilidad, comodidad para el operador y funcionamiento preciso gracias a su motor diesel, transmisión y sistema hidráulico.

1. POTENCIA NETA
57 kW 76 HP @ 2200 rpm
PESO DE OPERACIÓN
6585 kg 14,513 lb
WB142-5
WB
142
RETROCARGADORA
La fotos puede incluir equipos opcionales.

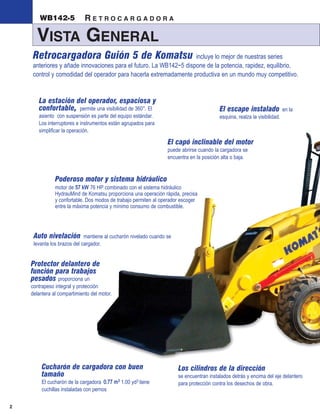

2. WB142-5 RETROCARGADORA
VISTA GENERAL
Retrocargadora Guión 5 de Komatsu incluye lo mejor de nuestras series
anteriores y añade innovaciones para el futuro. La WB142−5 dispone de la potencia, rapidez, equilibrio,
control y comodidad del operador para hacerla extremadamente productiva en un mundo muy competitivo.
La estación del operador, espaciosa y
confortable, permite una visibilidad de 360°. El El escape instalado en la
asiento con suspensión es parte del equipo estándar. esquina, realza la visibilidad.
Los interruptores e instrumentos están agrupados para
simplificar la operación.
El capó inclinable del motor
puede abrirse cuando la cargadora se
encuentra en la posición alta o baja.
Poderoso motor y sistema hidráulico
motor de 57 kW 76 HP combinado con el sistema hidráulico
HydrauMind de Komatsu proporciona una operación rápida, precisa
y confortable. Dos modos de trabajo permiten al operador escoger
entre la máxima potencia y mínimo consumo de combustible.
Auto nivelación mantiene al cucharón nivelado cuando se
levanta los brazos del cargador.
Protector delantero de
función para trabajos
pesados proporciona un
contrapeso integral y protección
delantera al compartimiento del motor.
Cucharón de cargadora con buen Los cilindros de la dirección
tamaño se encuentran instalados detrás y encima del eje delantero
El cucharón de la cargadora 0.77 m3 1.00 yd3 tiene para protección contra los desechos de obra.
cuchillas instaladas con pernos
2

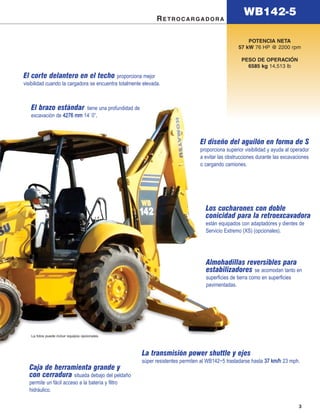

3. WB142-5
RETROCARGADORA
POTENCIA NETA
57 kW 76 HP @ 2200 rpm
PESO DE OPERACIÓN
6585 kg 14,513 lb
El corte delantero en el techo proporciona mejor
visibilidad cuando la cargadora se encuentra totalmente elevada.
El brazo estándar tiene una profundidad de
excavación de 4276 mm 14’ 0”.
.
El diseño del aguilón en forma de S
proporciona superior visibilidad y ayuda al operador
a evitar las obstrucciones durante las excavaciones
o cargando camiones.
Los cucharones con doble
conicidad para la retroexcavadora
están equipados con adaptadores y dientes de
Servicio Extremo (XS) (opcionales).
Almohadillas reversibles para
estabilizadores se acomodan tanto en
superficies de tierra como en superficies
pavimentadas.
La fotos puede incluir equipos opcionales.
La transmisión power shuttle y ejes
súper resistentes permiten al WB142−5 trasladarse hasta 37 km/h 23 mph.
Caja de herramienta grande y
con cerradura situada debajo del peldaño
permite un fácil acceso a la batería y filtro
hidráulico.
3

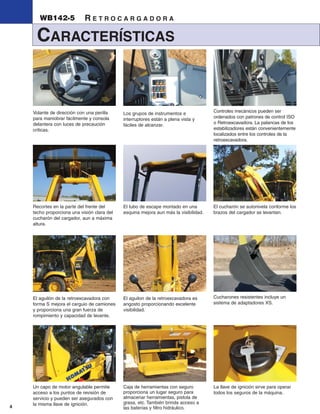

4. WB142-5 RETROCARGADORA
CARACTERÍSTICAS
Volante de dirección con una perilla Controles mecánicos pueden ser
Los grupos de instrumentos e
para maniobrar fácilmente y consola ordenados con patrones de control ISO
interruptores están a plena vista y
delantera con luces de precaución o Retroexcavadora. La palancas de los
fáciles de alcanzar.
criticas. estabilizadores están convenientemente
localizados entre los controles de la
retroexcavadora.
Recortes en la parte del frente del El tubo de escape montado en una El cucharón se autonivela conforme los
techo proporciona una visión clara del esquina mejora aun más la visibilidad. brazos del cargador se levantan.
cucharón del cargador, aun a máxima
altura.
El aguilón de la retroexcavadora con El aguilon de la retroexcavadora es Cucharones resistentes incluye un
forma S mejora el carguio de camiones angosto proporcionando excelente sistema de adaptadores XS.
y proporciona una gran fuerza de visibilidad.
rompimiento y capacidad de levante.
Un capo de motor angulable permite Caja de herramientas con seguro La llave de ignición sirve para operar
acceso a los puntos de revisión de proporciona un lugar seguro para todos los seguros de la máquina.
servicio y pueden ser asegurados con almacenar herramientas, pistola de
la misma llave de ignición. grasa, etc. También brinda acceso a
4 las baterías y filtro hidráulico.

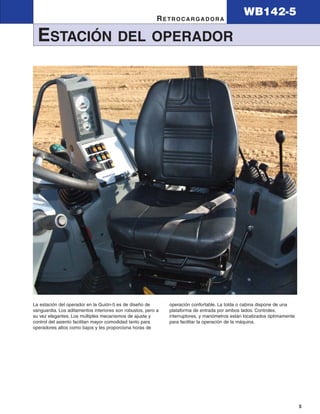

5. WB142-5
RETROCARGADORA
ESTACIÓN DEL OPERADOR
La estación del operador en la Guión-5 es de diseño de operación confortable. La tolda o cabina dispone de una
vanguardia. Los aditamentos interiores son robustos, pero a plataforma de entrada por ambos lados. Controles,
su vez elegantes. Los múltiples mecanismos de ajuste y interruptores, y manómetros están localizados óptimamente
control del asiento facilitan mayor comodidad tanto para para facilitar la operación de la máquina.
operadores altos como bajos y les proporciona horas de
5

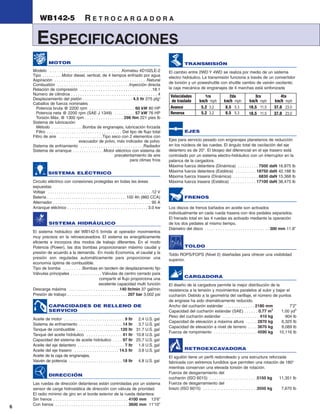

6. WB142-5 RETROCARGADORA
ESPECIFICACIONES
MOTOR TRANSMISIÓN
Modelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Komatsu 4D102LE-2 El cambio entre 2WD Y 4WD se realiza por medio de un sistema
Tipo . . . . . . . . .Motor diesel, vertical, de 4 tiempos enfriado por agua electro hidráulico. La transmisión funciona a través de un convertidor
Aspiración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Natural
de torsión y un poweshuttle con shuttle cambio de vaivén oscilante;
Combustión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Inyección directa
Relación de compresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18:1 la caja mecánica de engranajes de 4 marchas está sinfonizada
Número de cilindros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Velocidades 1ra 2da 3ra 4ta
Desplazamiento del pistón . . . . . . . . . . . . . . . . . . . . . . 4.5 ltr 275 plg3 de traslado km/h mph km/h mph km/h mph km/h mph
Caballos de fuerza nominales
Potencia bruta @ 2200 rpm . . . . . . . . . . . . . . . . . . . . 60 kW 80 HP Avance 5.2 3.2 8.5 5.3 18.5 11.5 37.0 23.0
Potencia neta @ 2200 rpm (SAE J 1349) . . . . . . . . . 57 kW 76 HP Reversa 5.2 3.2 8.5 5.3 18.5 11.5 37.0 23.0
Torsión Máx. @ 1300 rpm . . . . . . . . . . . . . . . . . 298 Nm 221 pies lb
Sistema de lubricación:
Método . . . . . . . . . . . . . .Bomba de engranajes, lubricación forzada
Filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Del tipo de flujo total EJES
Filtro de aire . . . . . . . . . . . . . . . . . . .Tipo seco con 2 elementos con
evacuador de polvo, más indicador de polvo Ejes para servicio pesado con engranajes planetarios de reducción
Sistema de enfriamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . .Radiador en los núcleos de las ruedas. El ángulo total de oscilación del eje
Sistema de arranque . . . . . . . . . . . . . .Motor eléctrico con sistema de delantero es de 20°. El bloqeo del diferencial en el eje trasero está
precalentamiento de aire controlado por un sistema electro-hidráulico con un interruptor en la
para climas fríos palanca de la cargadora.
Máxima fuerza delantera (Dinámica) . . . . . . . . . 7500 daN 16,875 lb
SISTEMA ELÉCTRICO Máxima fuerza delantera (Estática) . . . . . . . . . 18750 daN 42,188 lb
Máxima fuerza trasera (Dinámica) . . . . . . . . . . . 6830 daN 15,368 lb
Circuito eléctrico con conexiones protegidas en todas las áreas Máxima fuerza trasera (Estática) . . . . . . . . . . . 17100 daN 38,475 lb
expuestas
Voltaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 V
Batería . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 Ah (860 CCA) FRENOS
Alternador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95 A
Arranque eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.0 kw Los discos de frenos bañados en aceite son activados
individualmente en cada rueda trasera con dos pedales separados.
El frenado total en las 4 ruedas es activado mediante la operación
SISTEMA HIDRÁULICO de los dos pedales al mismo tiempo.
Diámetro del disco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300 mm 11.8”
El sistema hidráulico del WB142-5 brinda al operador movimientos
muy precisos en la retroexcavadora. El sistema es energéticamente
eficiente e incorpora dos modos de trabajo diferentes. En el modo
Potencia (Power), las dos bombas proporcionaran máximo caudal y TOLDO
presión de acuerdo a la demanda. En modo Economía, el caudal y la Toldo ROPS/FOPS (Nivel 2) diseñadas para ofrecer una visibilidad
presión son reguladas automáticamente para proporcionar una superior.
economía óptima de combustible.
Tipo de bomba . . . . . . . . .Bombas en tandem de desplazamiento fijo
Válvulas principales . . . . . . . . . . . . . . Válvulas de centro cerrado para
CARGADORA
compartir el flujo proporciona una
excelente capacidad multí función El diseño de la cargadora permite la mejor distribución de la
Descarga máxima . . . . . . . . . . . . . . . . . . . . . . .140 ltr/min 37 gal/min resistencia a la tensión y movimientos paralelos al subir y bajar el
Presión de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . 207 bar 3,002 psi cucharón. Debido a la geometría del varillaje, el número de puntos
de engrase ha sido dramáticamente reducido.
CAPACIDADES DE RELLENO DE Ancho del cucharón estándar . . . . . . . . . . . . . 2180 mm 7’2”
SERVICIO Capacidad del cucharón estándar (SAE) . . . . . . 0.77 m3 1.00 yd3
Peso del cucharón estándar . . . . . . . . . . . . . . . . 410 kg 904 lb
Aceite de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 ltr 2.4 U.S. gal
Capacidad de elevación a máxima altura . . . . . 2870 kg 6,325 lb
Sistema de enfriamiento . . . . . . . . . . . . . . . . . . . .14 ltr 3.7 U.S. gal
Capacidad de elevación a nivel de terreno . . . . 3670 kg 8,089 lb
Tanque de combustible . . . . . . . . . . . . . . . . . . . .120 ltr 31.7 U.S. gal
Fuerza de rompimiento . . . . . . . . . . . . . . . . . . . 4590 kg 10,116 lb
Tanque del aceite hidráulico . . . . . . . . . . . . . . . . 41 ltr 10.8 U.S. gal
Capacidad del sistema de aceite hidráulico . . . . 97 ltr 25.7 U.S. gal
Aceite del eje delantero . . . . . . . . . . . . . . . . . . . . . 7 ltr 1.9 U.S. gal
Aceite del eje trasero . . . . . . . . . . . . . . . . . . . . 14.5 ltr 3.8 U.S. gal RETROEXCAVADORA
Aceite de la caja de engranajes, El aguilón tiene un perfil redondeado y una estructura reforzada
Vaivén de potencia . . . . . . . . . . . . . . . . . . . . . . . . . 18 ltr 4.8 U.S. gal fabricada con extremos fundidos que permiten una rotación de 180°
mientras conservan una elevada torsión de rotación.
Fuerza de desgarramiento del
DIRECCIÓN
cucharón (ISO 6015) . . . . . . . . . . . . . . . . . . . . .5150 kg 11,351 lb
Las ruedas de dirección delanteras están controladas por un sistema Fuerza de desgarramiento del
sensor de carga hidrostática de dirección con válvula de prioridad. brazo (ISO 6015) . . . . . . . . . . . . . . . . . . . . . . . .3550 kg 7,670 lb
El radio mínimo de giro en el borde exterior de la rueda delantera:
Sin frenos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4100 mm 13’6”
Con frenos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3600 mm 11’10”
6

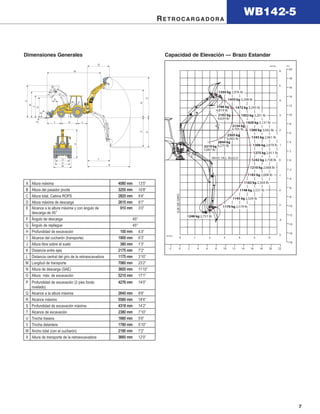

7. WB142-5
RETROCARGADORA
Dimensiones Generales Capacidad de Elevación — Brazo Estandar
METROS PIES
20
6
18
5
16
1350 kg 2,976 lb
14
1455 kg 3,208 lb 4
2186 kg 12
1472 kg 3,245 lb
4,819 lb
2102 kg 1452 kg 3,201 lb 3 10
4,634 lb
1420 kg 3,131 lb 8
60 2134 kg
4,705 lb 1380 kg 3,042 lb 2
6
2305 kg
5,082 lb 1343 kg 2,961 lb
2844 kg 4
3219 kg 6,270 lb 1306 kg 2,879 lb 1
7,097 lb 2
1275 kg 2,811 lb
NIVEL DEL SUELO
1242 kg 2,738 lb 0 0
1210 kg 2,668 lb
-2
1183 kg 2,608 lb -1
-4
A Altura máxima 4080 mm 13’5” 1163 kg 2,564 lb
-6
B Altura del pasador pivote 3255 mm 10’8” 1148 kg 2,531 lb -2
EJE DE GIRO
C Altura total, Cabina ROPS 2820 mm 9’4” -8
1145 kg 2,524 lb
D Altura máxima de descarga 2615 mm 8’7”
-3 -10
910 mm 1170 kg 2,579 lb
E Alcance a la altura máxima y con ángulo de 3’0”
descarga de 45° -12
1248 kg 2,751 lb
F Ángulo de descarga 45° -4
G Ángulo de repliegue 45° -14
H Profundidad de excavación 100 mm 4.0” -16
METROS -5
I Alcance del cucharón (transporte) 1900 mm 6’3” 0 1 2 3 4 5 6
-18
J Altura libre sobre el suelo 380 mm 1’3”
-2 0 2 4 6 8 10 12 14 16 18 20 22
K Distancia entre ejes 2175 mm 7’2”
L Distancia central del giro de la retroexcavadora 1175 mm 3’10”
M Longitud de transporte 7060 mm 23’2”
N Altura de descarga (SAE) 3600 mm 11’10”
O Altura máx. de excavación 5210 mm 17’1”
P Profundidad de excavación (2 pies fondo 4276 mm 14’0”
nivelado)
Q Alcance a la altura máxima 2640 mm 8’8”
R Alcance máximo 5580 mm 18’4”
S Profundidad de excavación máxima 4318 mm 14’2”
T Alcance de excavación 2380 mm 7’10”
U Trocha trasera 1680 mm 5’6”
V Trocha delantera 1780 mm 5’10”
W Ancho total (con el cucharón) 2180 mm 7’2”
X Altura de transporte de la retroexcavadora 3660 mm 12’0”
7

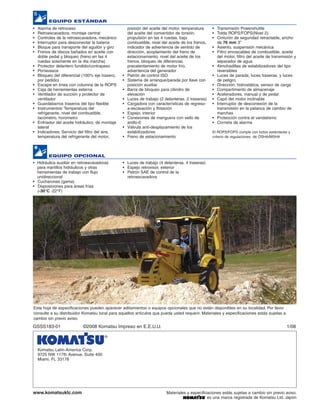

8. EQUIPO ESTÁNDAR
• Alarma de retroceso presión del aceite del motor, temperatura • Transmisión Powershuttle
• Retroexcavadora, montaje central del aceite del convertidor de torsión, • Tolda ROPS/FOPS(Nivel 2)
• Controles de la retroexcavadora, mecánico propulsión en las 4 ruedas, bajo • Cinturón de seguridad retractable, ancho
• Interruptor para desconectar la batería combustible, nivel del aceite de los frenos, de 76 mm 3”
• Bloque para transporte del aguilón y giro indicador de advertencia de sentido de • Asiento, suspensión mecánica
• Frenos de discos bañados en aceite con dirección, acoplamiento del freno de • Filtro enroscables de combustible, aceite
doble pedal y bloqueo (freno en las 4 estacionamiento, nivel del aceite de los del motor, filtro del aceite de transmisión y
ruedas solamente en la 4ta marcha) frenos, bloqueo de diferencial, separador de agua
• Protector delantero fundido/contrapeso precalentamiento de motor frío, • Almohadillas de estabilizadores del tipo
• Portavasos advertencia del generador reversibles
• Bloqueo del diferencial (100% eje trasero, • Patrón de control ISO • Luces de parada, luces traseras, y luces
por pedido) • Sistema de arranque/parada por llave con de peligro.
• Escape en línea con columna de la ROPS posición auxiliar • Dirección, hidrostática, sensor de carga
• Caja de herramientas externa • Barra de bloqueo para cilindro de • Compartimento de almacenaje
• Ventilador de succión y protector de elevación • Aceleradores, manual y de pedal
ventilador • Luces de trabajo (2 delanteras, 2 traseras) • Capó del motor inclinable
• Guardabarros traseros del tipo flexible • Cargadora con características de regreso- • Interruptor de desconexión de la
• Instrumentos: Temperatura del a-excavación y flotación transmisión en la palanca de cambio de
refrigerante, nivel del combustible, • Espejo, interior marchas
tacómetro, horometro • Conexiones de manguera con sello de • Protección contra el vandalismo
• Enfriador del aceite hidráulico, de montaje anillo-0 • Corneta de alarma
lateral • Válvula anti-desplazamiento de los
• Indicadores: Servicio del filtro del aire, estabilizadores El ROPS/FOPS cumple con todos estándares y
temperatura del refrigerante del motor, • Freno de estacionamiento criterio de regulaciones de OSHA/MSHA
EQUIPO OPCIONAL
• Hidráulica auxiliar en retroexcavadoras • Luces de trabajo (4 delanteras, 4 traseras)
para martillos hidráulicos y otras • Espejo retrovisor, exterior
herramientas de trabajo con flujo • Patrón SAE de control de la
unidireccional retroexcavadora
• Cucharones (gama)
• Disposiciones para áreas frías
(-30°C -22°F)
Esta hoja de especificaciones pueden aparecer aditamientos o equipos opcionales que no están disponibles en su localidad. Por favor
consulte a su distribuidor Komatsu local para aquellos artículos que pueda usted requerir. Materiales y especificaciones estás sujetas a
cambio sin previo aviso.
GSSS183-01 ©2008 Komatsu Impreso en E.E.U.U. 1/08
Komatsu Latin-America Corp.
9725 NW 117th Avenue, Suite 400
Miami, FL 33178
www.komatsuklc.com Materiales y especificaciones estás sujetas a cambio sin previo aviso.
es una marca registrada de Komatsu Ltd. Japón
