Este documento explica el sistema de nomenclatura de Komatsu para equipos de construcción como excavadoras, tractores, camiones volteos, motoniveladoras, cargadores y motores. Describe los códigos y letras usados para indicar el tipo de máquina, tamaño, transmisión, versiones y otras especificaciones.

1. KOMATSU
NO MENCLATURA, EQUIPO Y MOTOR
EXCAVADORA
PC 200 LC - 3
TIPO DE MAQUINA
•PC - EXCAVADORA CON ORUGAS
•PW - EXCAVADORA CON RUEDAS
TAMAÑO - PESO APRO XIMADO DE LAMAQUINA
INCLUYENDO CUCHARO N
( EN DECIMOS DE TONELADAS METRICAS )
( 20 TONELADAS METRICAS )
DESIG NACIO NESPECIAL
•LC - TREN DE RODAJE LARGO
•SE - SUPER EXCAVADORA
•SP - SUPER PODER
•R - CONTROLADA POR SEÑALES DE RADIO
•HD - TRABAJO PESADO
VERSIO NO REVISIO N
( TERCERA REVISION )
NO EXISTE NOMENCLATURA PARA RETROEXCAVADORA O PALA CARGADORA FRONTAL,
LA DIFERENCIA ES EL BALDE.

2. KOMATSU
NO MENCLATURA, EQUIPO Y MOTOR

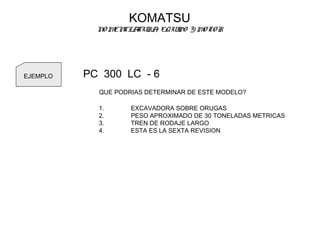

EJEMPLO PC 300 LC - 6
QUE PODRIAS DETERMINAR DE ESTE MODELO?
1. EXCAVADORA SOBRE ORUGAS
2. PESO APROXIMADO DE 30 TONELADAS METRICAS
3. TREN DE RODAJE LARGO
4. ESTA ES LA SEXTA REVISION

3. KOMATSU
NO MENCLATURA, EQUIPO Y MOTOR

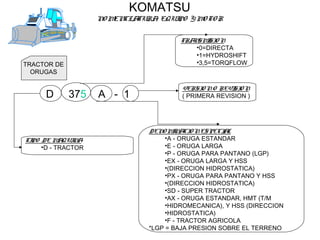

TRACTOR DE
ORUGAS
D 375 A - 1
TIPO DE MAQUINA
•D - TRACTOR
TRANSMISIO N
•0=DIRECTA
•1=HYDROSHIFT
•3,5=TORQFLOW
DENO MINACIO NESPECIAL
•A - ORUGA ESTANDAR
•E - ORUGA LARGA
•P - ORUGA PARA PANTANO (LGP)
•EX - ORUGA LARGA Y HSS
•(DIRECCION HIDROSTATICA)
•PX - ORUGA PARA PANTANO Y HSS
•(DIRECCION HIDROSTATICA)
•SD - SUPER TRACTOR
•AX - ORUGA ESTANDAR, HMT (T/M
•HIDROMECANICA), Y HSS (DIRECCION
•HIDROSTATICA)
•F - TRACTOR AGRICOLA
*LGP = BAJA PRESION SOBRE EL TERRENO
VERSIO NO REVISIO N
( PRIMERA REVISION )

4. KOMATSU
NO MENCLATURA, EQUIPO Y MOTOR
CONTINUACIO N
TRACTOR DE
ORUGAS
D 66 S - 1
TIPO DE MAQUINA
•D - TRACTOR
TRANSMISIO N
•1=HYDROSHIFT
•3,5,7=TORQFLOW
•6=HYDROSTATIC
DENO MINACIO NESPECIAL
•S - CARGADOR
•Q - CARGADOR CON ORUGAS PARA
•PANTANO (LGP)
*LGP = BAJA PRESION SOBRE EL TERRENO
VERSIO NO REVISIO N
( PRIMERA REVISION )

5. KOMATSU
NO MENCLATURA, EQUIPO Y MOTOR

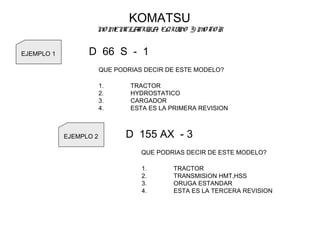

EJEMPLO 1 D 66 S - 1
QUE PODRIAS DECIR DE ESTE MODELO?
1. TRACTOR
2. HYDROSTATICO
3. CARGADOR
4. ESTA ES LA PRIMERA REVISION
EJEMPLO 2 D 155 AX - 3
QUE PODRIAS DECIR DE ESTE MODELO?
1. TRACTOR
2. TRANSMISION HMT,HSS
3. ORUGA ESTANDAR
4. ESTA ES LA TERCERA REVISION

6. KOMATSU
NO MENCLATURA, EQUIPO Y MOTOR

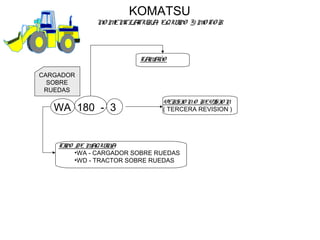

CARGADOR
SOBRE
RUEDAS
WA 180 - 3
TIPO DE MAQUINA
•WA - CARGADOR SOBRE RUEDAS
•WD - TRACTOR SOBRE RUEDAS
TAMAÑO
VERSIO NO REVISIO N
( TERCERA REVISION )

7. KOMATSU
NO MENCLATURA, EQUIPO Y MOTOR

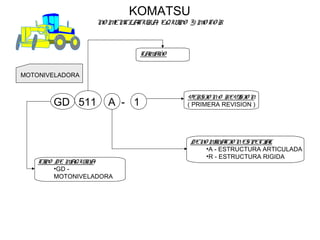

MOTONIVELADORA
GD 511 A - 1
TIPO DE MAQUINA
•GD -
MOTONIVELADORA
TAMAÑO
VERSIO NO REVISIO N
( PRIMERA REVISION )
DENO MINACIO NESPECIAL
•A - ESTRUCTURA ARTICULADA
•R - ESTRUCTURA RIGIDA

8. KOMATSU
NO MENCLATURA, EQUIPO Y MOTOR

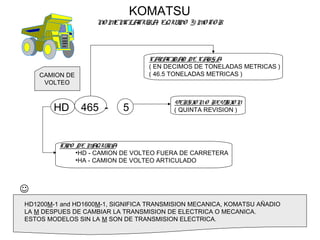

CAMION DE
VOLTEO
HD 465 - 5
TIPO DE MAQUINA
•HD - CAMION DE VOLTEO FUERA DE CARRETERA
•HA - CAMION DE VOLTEO ARTICULADO
CAPACIDAD DE CARGA
( EN DECIMOS DE TONELADAS METRICAS )
( 46.5 TONELADAS METRICAS )
VERSIO NO REVISIO N
( QUINTA REVISION )
HD1200M-1 and HD1600M-1, SIGNIFICA TRANSMISION MECANICA, KOMATSU AÑADIO
LA M DESPUES DE CAMBIAR LA TRANSMISION DE ELECTRICA O MECANICA.
ESTOS MODELOS SIN LA M SON DE TRANSMISION ELECTRICA.


9. EJEMPLO 1 HA 250 - 1
QUE PODRIAS DECIR DE ESTE MODELO?
1. CAMION DE VOLTEO ARTICULADO
2. CAPACIDAD DE CARGA DE 25 TONELADAS METRICAS
3. ESTA ES LA PRIMERA REVISION
KOMATSU
NO MENCLATURA, EQUIPO Y MOTOR
EJEMPLO 2 HD 1200M - 1
QUE PODRIAS DECIR DE ESTE MODELO?
1. CAMION DE VOLTEO FUERA DE CARRETERA
2. CAPACIDAD DE CARGA DE 120 TONELADAS METRICAS
3. TRANSMISION MECANICA
4. ESTA ES LA PRIMERA REVISION

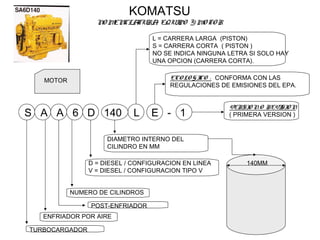

10. MOTOR
S A A 6 D 140 L E - 1
VERSIO NO REVISIO N
( PRIMERA VERSION )
KOMATSU
NO MENCLATURA, EQUIPO Y MOTOR
ENFRIADOR POR AIRE
NUMERO DE CILINDROS
D = DIESEL / CONFIGURACION EN LINEA
V = DIESEL / CONFIGURACION TIPO V
L = CARRERA LARGA (PISTON)
S = CARRERA CORTA ( PISTON )
NO SE INDICA NINGUNA LETRA SI SOLO HAY
UNA OPCION (CARRERA CORTA).
DIAMETRO INTERNO DEL
CILINDRO EN MM
140MM
TURBOCARGADOR
ECO LO GICO : CONFORMA CON LAS
REGULACIONES DE EMISIONES DEL EPA.
AIR COOLEDPOST-ENFRIADOR

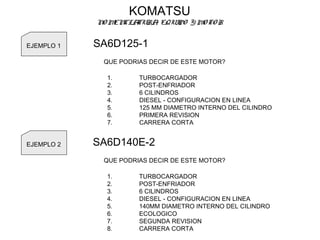

11. EJEMPLO 1 SA6D125-1
QUE PODRIAS DECIR DE ESTE MOTOR?
1. TURBOCARGADOR
2. POST-ENFRIADOR
3. 6 CILINDROS
4. DIESEL - CONFIGURACION EN LINEA
5. 125 MM DIAMETRO INTERNO DEL CILINDRO
6. PRIMERA REVISION
7. CARRERA CORTA
KOMATSU
NO MENCLATURA, EQUIPO Y MOTOR
EJEMPLO 2 SA6D140E-2
QUE PODRIAS DECIR DE ESTE MOTOR?
1. TURBOCARGADOR
2. POST-ENFRIADOR
3. 6 CILINDROS
4. DIESEL - CONFIGURACION EN LINEA
5. 140MM DIAMETRO INTERNO DEL CILINDRO
6. ECOLOGICO
7. SEGUNDA REVISION
8. CARRERA CORTA
