1. RIESGOS GEOLÓGICOS
EXTERNOS
TEMA 5 (2ª parte)

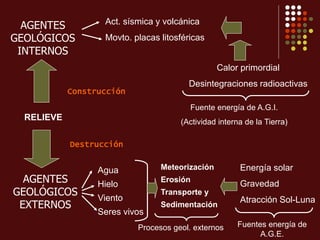

2. RELIEVE
AGENTES
GEOLÓGICOS
INTERNOS
AGENTES
GEOLÓGICOS
EXTERNOS
Construcción
Destrucción
Agua
Hielo
Viento
Seres vivos
Meteorización
Erosión
Transporte y
Sedimentación
Act. sísmica y volcánica
Movto. placas litosféricas
Procesos geol. externos
Energía solar
Gravedad
Atracción Sol-Luna
Fuentes energía de
A.G.E.
Calor primordial
Desintegraciones radioactivas
Fuente energía de A.G.I.
(Actividad interna de la Tierra)

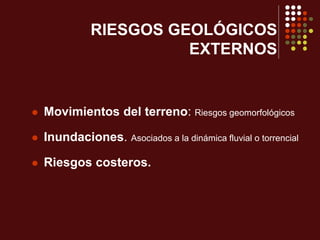

3. RIESGOS GEOLÓGICOS
EXTERNOS

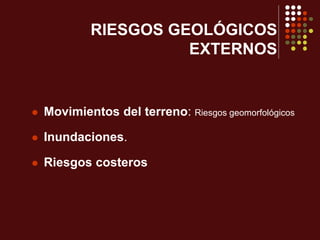

 Movimientos del terreno: Riesgos geomorfológicos
 Inundaciones. Asociados a la dinámica fluvial o torrencial
 Riesgos costeros.

4. RIESGOS GEOLÓGICOS
EXTERNOS

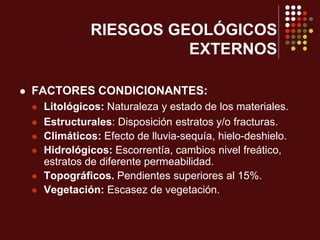

 FACTORES CONDICIONANTES:
 Litológicos: Naturaleza y estado de los materiales.
 Estructurales: Disposición estratos y/o fracturas.
 Climáticos: Efecto de lluvia-sequía, hielo-deshielo.
 Hidrológicos: Escorrentía, cambios nivel freático,
estratos de diferente permeabilidad.
 Topográficos. Pendientes superiores al 15%.
 Vegetación: Escasez de vegetación.

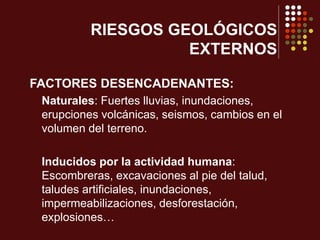

5. FACTORES DESENCADENANTES:
Naturales: Fuertes lluvias, inundaciones,
erupciones volcánicas, seismos, cambios en el
volumen del terreno.
Inducidos por la actividad humana:
Escombreras, excavaciones al pie del talud,
taludes artificiales, inundaciones,
impermeabilizaciones, desforestación,
explosiones…
RIESGOS GEOLÓGICOS
EXTERNOS

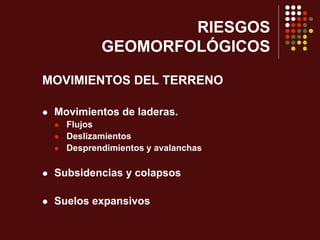

6. RIESGOS
GEOMORFOLÓGICOS
MOVIMIENTOS DEL TERRENO
 Movimientos de laderas.
 Flujos
 Deslizamientos
 Desprendimientos y avalanchas
 Subsidencias y colapsos
 Suelos expansivos

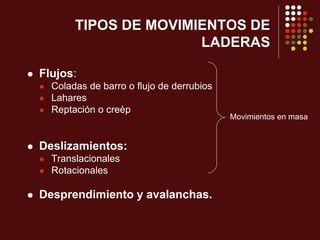

7. TIPOS DE MOVIMIENTOS DE
LADERAS
 Flujos:
 Coladas de barro o flujo de derrubios
 Lahares
 Reptación o creèp
 Deslizamientos:
 Translacionales
 Rotacionales
 Desprendimiento y avalanchas.
Movimientos en masa

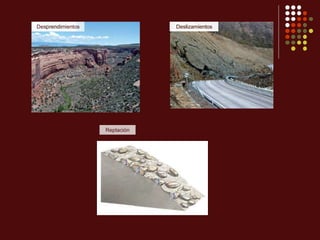

8. Caídas Deslizamientos
Reptación
Desprendimientos Deslizamientos

9. TIPOS DE MOVIMIENTOS DE
LADERAS
 Flujos:

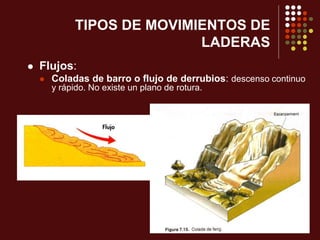

 Coladas de barro o flujo de derrubios: descenso continuo
y rápido. No existe un plano de rotura.

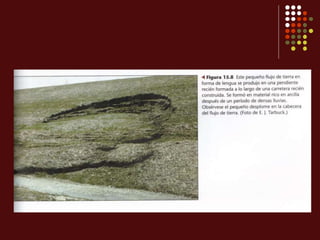

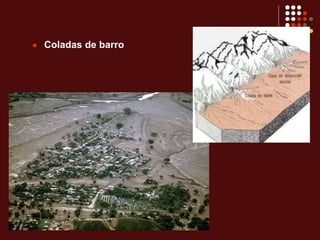

10.  Coladas de barro

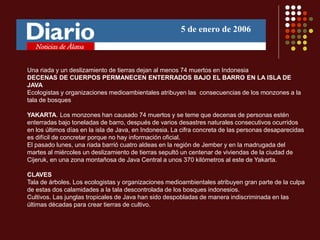

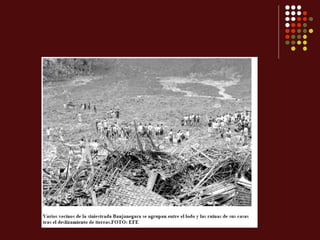

12. Una riada y un deslizamiento de tierras dejan al menos 74 muertos en Indonesia
DECENAS DE CUERPOS PERMANECEN ENTERRADOS BAJO EL BARRO EN LA ISLA DE
JAVA
Ecologistas y organizaciones medioambientales atribuyen las consecuencias de los monzones a la
tala de bosques
YAKARTA. Los monzones han causado 74 muertos y se teme que decenas de personas estén
enterradas bajo toneladas de barro, después de varios desastres naturales consecutivos ocurridos
en los últimos días en la isla de Java, en Indonesia. La cifra concreta de las personas desaparecidas
es difícil de concretar porque no hay información oficial.
El pasado lunes, una riada barrió cuatro aldeas en la región de Jember y en la madrugada del
martes al miércoles un deslizamiento de tierras sepultó un centenar de viviendas de la ciudad de
Cijeruk, en una zona montañosa de Java Central a unos 370 kilómetros al este de Yakarta.
CLAVES
Tala de árboles. Los ecologistas y organizaciones medioambientales atribuyen gran parte de la culpa
de estas dos calamidades a la tala descontrolada de los bosques indonesios.
Cultivos. Las junglas tropicales de Java han sido despobladas de manera indiscriminada en las
últimas décadas para crear tierras de cultivo.
5 de enero de 2006

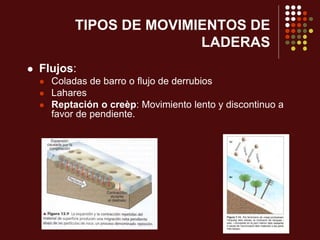

14. TIPOS DE MOVIMIENTOS DE
LADERAS
 Flujos:
 Coladas de barro o flujo de derrubios
 Lahares

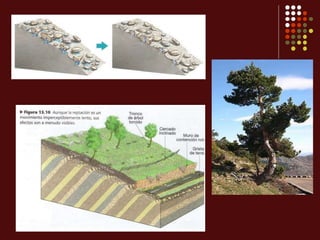

 Reptación o creèp: Movimiento lento y discontinuo a
favor de pendiente.

16. TIPOS DE MOVIMIENTOS DE
LADERAS
 Flujos:

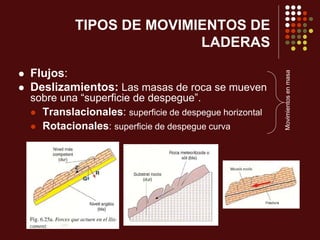

 Deslizamientos: Las masas de roca se mueven
sobre una “superficie de despegue”.
 Translacionales: superficie de despegue horizontal
 Rotacionales: superficie de despegue curva
Movimientosenmasa

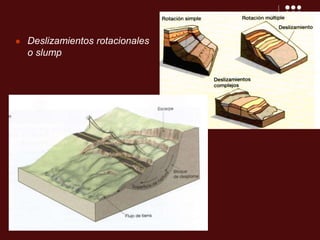

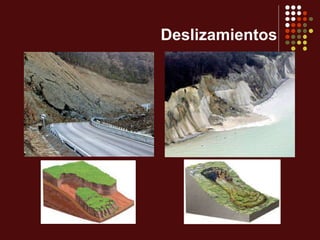

17. Deslizamientos

18.  Deslizamientos rotacionales
o slump

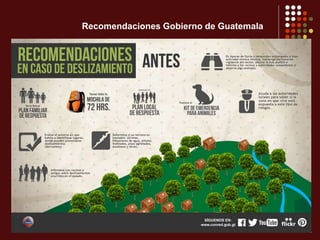

19. Recomendaciones Gobierno de Guatemala

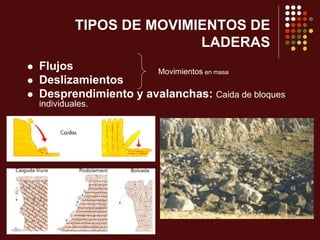

20. TIPOS DE MOVIMIENTOS DE
LADERAS
 Flujos
 Deslizamientos
 Desprendimiento y avalanchas: Caida de bloques
individuales.
Movimientos en masa

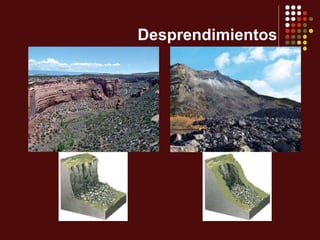

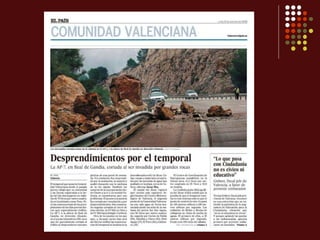

21. Desprendimientos

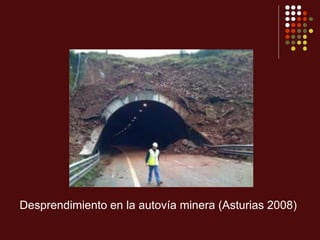

23. Desprendimiento en la autovía minera (Asturias 2008)

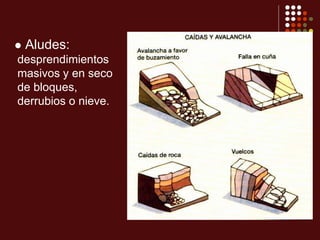

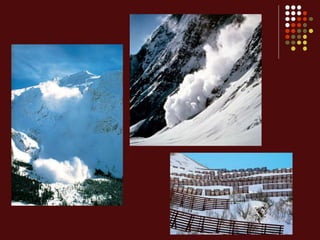

24.  Aludes:
desprendimientos
masivos y en seco
de bloques,
derrubios o nieve.

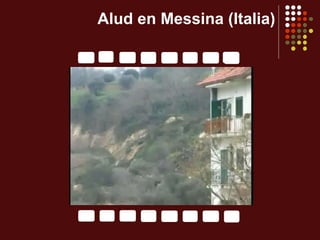

26. Alud en Messina (Italia)

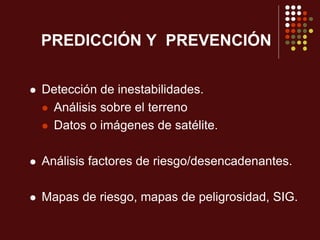

27. PREDICCIÓN Y PREVENCIÓN
 Detección de inestabilidades.
 Análisis sobre el terreno
 Datos o imágenes de satélite.
 Análisis factores de riesgo/desencadenantes.
 Mapas de riesgo, mapas de peligrosidad, SIG.

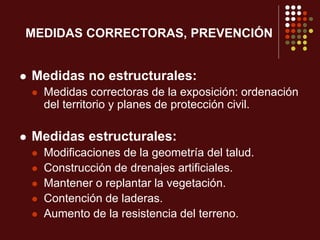

29. MEDIDAS CORRECTORAS, PREVENCIÓN
 Medidas no estructurales:
 Medidas correctoras de la exposición: ordenación
del territorio y planes de protección civil.
 Medidas estructurales:
 Modificaciones de la geometría del talud.
 Construcción de drenajes artificiales.
 Mantener o replantar la vegetación.
 Contención de laderas.
 Aumento de la resistencia del terreno.

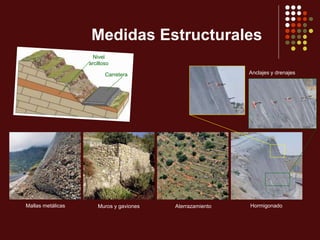

30. Medidas Estructurales
Nivel
arcilloso
Carretera
Mallas metálicas Muros y gaviones Aterrazamiento Hormigonado
Anclajes y drenajes

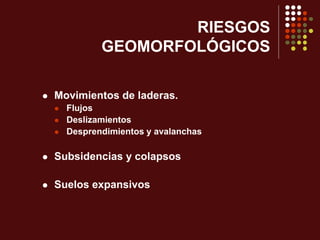

31. RIESGOS
GEOMORFOLÓGICOS
 Movimientos de laderas.
 Flujos
 Deslizamientos
 Desprendimientos y avalanchas
 Subsidencias y colapsos
 Suelos expansivos

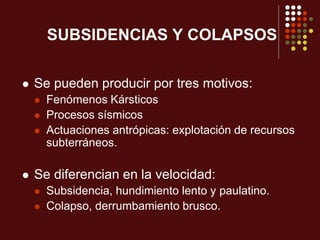

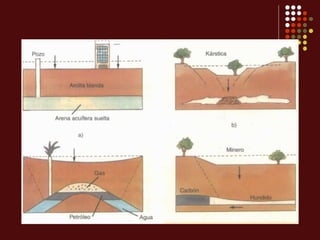

32. SUBSIDENCIAS Y COLAPSOS
 Se pueden producir por tres motivos:
 Fenómenos Kársticos
 Procesos sísmicos
 Actuaciones antrópicas: explotación de recursos
subterráneos.
 Se diferencian en la velocidad:
 Subsidencia, hundimiento lento y paulatino.
 Colapso, derrumbamiento brusco.

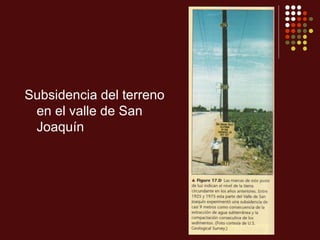

34. Subsidencia del terreno
en el valle de San
Joaquín

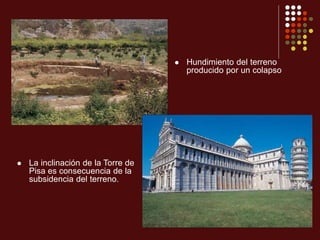

35.  Hundimiento del terreno
producido por un colapso
 La inclinación de la Torre de
Pisa es consecuencia de la
subsidencia del terreno.

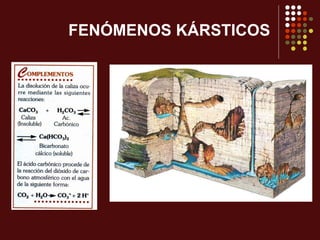

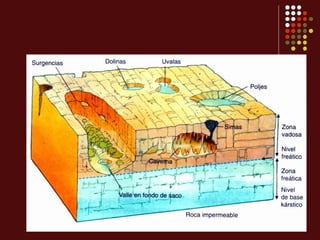

36. FENÓMENOS KÁRSTICOS

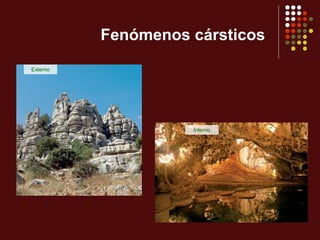

38. Fenómenos cársticos
Externo
Interno

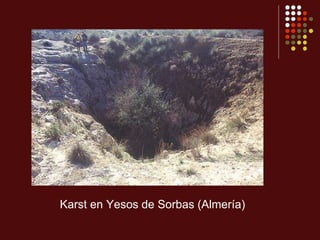

39. Karst en Yesos de Sorbas (Almería)

40. Subsidencias y colapsos

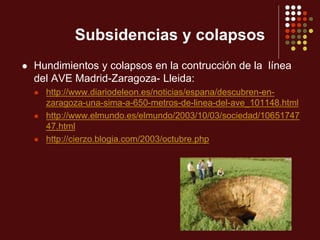

 Hundimientos y colapsos en la contrucción de la línea
del AVE Madrid-Zaragoza- Lleida:
 http://www.diariodeleon.es/noticias/espana/descubren-en-
zaragoza-una-sima-a-650-metros-de-linea-del-ave_101148.html
 http://www.elmundo.es/elmundo/2003/10/03/sociedad/10651747
47.html
 http://cierzo.blogia.com/2003/octubre.php

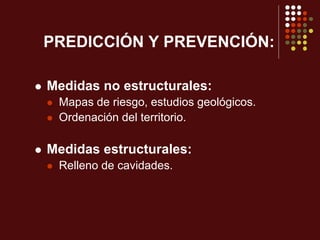

41. PREDICCIÓN Y PREVENCIÓN:
 Medidas no estructurales:
 Mapas de riesgo, estudios geológicos.
 Ordenación del territorio.
 Medidas estructurales:
 Relleno de cavidades.

42. RIESGOS
GEOMORFOLÓGICOS
 Movimientos de laderas.
 Flujos
 Deslizamientos
 Desprendimientos y avalanchas
 Subsidencias y colapsos
 Suelos expansivos

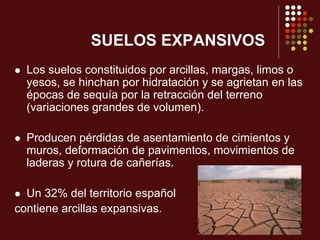

43. SUELOS EXPANSIVOS
 Los suelos constituidos por arcillas, margas, limos o
yesos, se hinchan por hidratación y se agrietan en las
épocas de sequía por la retracción del terreno
(variaciones grandes de volumen).
 Producen pérdidas de asentamiento de cimientos y
muros, deformación de pavimentos, movimientos de
laderas y rotura de cañerías.
 Un 32% del territorio español
contiene arcillas expansivas.

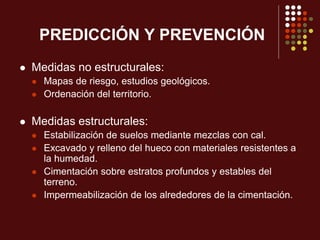

44. PREDICCIÓN Y PREVENCIÓN
 Medidas no estructurales:
 Mapas de riesgo, estudios geológicos.
 Ordenación del territorio.
 Medidas estructurales:
 Estabilización de suelos mediante mezclas con cal.
 Excavado y relleno del hueco con materiales resistentes a
la humedad.
 Cimentación sobre estratos profundos y estables del
terreno.
 Impermeabilización de los alrededores de la cimentación.

45. RIESGOS GEOLÓGICOS
EXTERNOS
 Movimientos del terreno: Riesgos geomorfológicos
 Inundaciones. Asociados a la dinámica fluvial o torrencial
 Riesgos costeros.

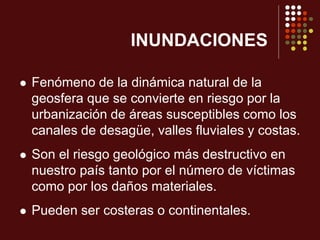

46. INUNDACIONES
 Fenómeno de la dinámica natural de la
geosfera que se convierte en riesgo por la
urbanización de áreas susceptibles como los
canales de desagüe, valles fluviales y costas.
 Son el riesgo geológico más destructivo en
nuestro país tanto por el número de víctimas
como por los daños materiales.
 Pueden ser costeras o continentales.

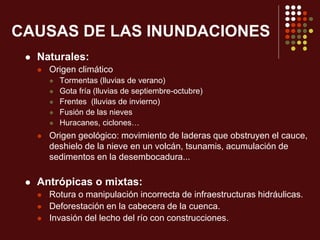

47. CAUSAS DE LAS INUNDACIONES
 Naturales:
 Origen climático
 Tormentas (lluvias de verano)
 Gota fría (lluvias de septiembre-octubre)
 Frentes (lluvias de invierno)
 Fusión de las nieves
 Huracanes, ciclones…
 Origen geológico: movimiento de laderas que obstruyen el cauce,
deshielo de la nieve en un volcán, tsunamis, acumulación de
sedimentos en la desembocadura...
 Antrópicas o mixtas:
 Rotura o manipulación incorrecta de infraestructuras hidráulicas.
 Deforestación en la cabecera de la cuenca.
 Invasión del lecho del río con construcciones.

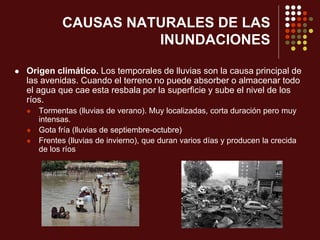

48. CAUSAS NATURALES DE LAS
INUNDACIONES
 Origen climático. Los temporales de lluvias son la causa principal de
las avenidas. Cuando el terreno no puede absorber o almacenar todo
el agua que cae esta resbala por la superficie y sube el nivel de los
ríos.
 Tormentas (lluvias de verano). Muy localizadas, corta duración pero muy
intensas.
 Gota fría (lluvias de septiembre-octubre)
 Frentes (lluvias de invierno), que duran varios días y producen la crecida
de los ríos

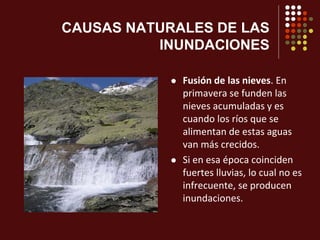

49. CAUSAS NATURALES DE LAS
INUNDACIONES
 Fusión de las nieves. En
primavera se funden las
nieves acumuladas y es
cuando los ríos que se
alimentan de estas aguas
van más crecidos.
 Si en esa época coinciden
fuertes lluvias, lo cual no es
infrecuente, se producen
inundaciones.

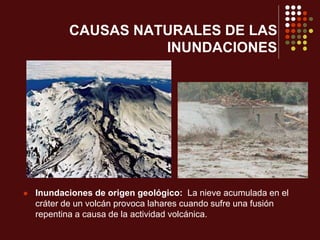

50. CAUSAS NATURALES DE LAS
INUNDACIONES
 Inundaciones de origen geológico: La nieve acumulada en el
cráter de un volcán provoca lahares cuando sufre una fusión
repentina a causa de la actividad volcánica.

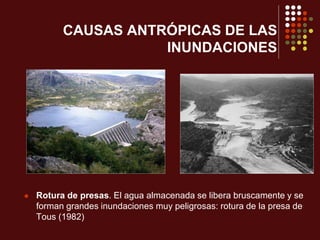

51. CAUSAS ANTRÓPICAS DE LAS
INUNDACIONES
 Rotura de presas. El agua almacenada se libera bruscamente y se
forman grandes inundaciones muy peligrosas: rotura de la presa de
Tous (1982)

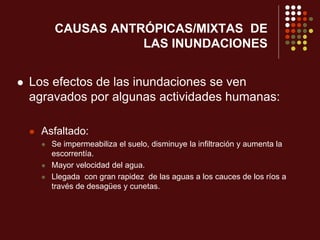

52. CAUSAS ANTRÓPICAS/MIXTAS DE
LAS INUNDACIONES
 Los efectos de las inundaciones se ven
agravados por algunas actividades humanas:
 Asfaltado:
 Se impermeabiliza el suelo, disminuye la infiltración y aumenta la
escorrentía.
 Mayor velocidad del agua.
 Llegada con gran rapidez de las aguas a los cauces de los ríos a
través de desagües y cunetas.

53. CAUSAS ANTRÓPICAS/ MIXTAS DE LAS
INUNDACIONES

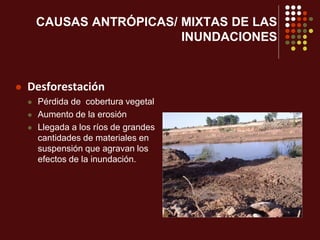

 Desforestación
 Pérdida de cobertura vegetal
 Aumento de la erosión
 Llegada a los ríos de grandes
cantidades de materiales en
suspensión que agravan los
efectos de la inundación.

54. CAUSAS ANTRÓPICAS/ MIXTAS DE
LAS INUNDACIONES

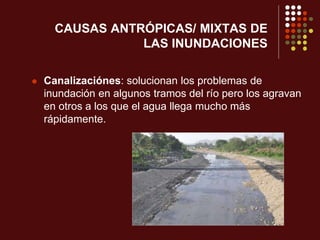

 Canalizaciónes: solucionan los problemas de
inundación en algunos tramos del río pero los agravan
en otros a los que el agua llega mucho más
rápidamente.

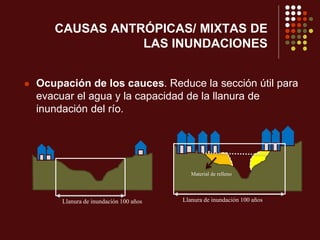

55. CAUSAS ANTRÓPICAS/ MIXTAS DE
LAS INUNDACIONES
 Ocupación de los cauces. Reduce la sección útil para
evacuar el agua y la capacidad de la llanura de
inundación del río.
Material de relleno
Llanura de inundación 100 añosLlanura de inundación 100 años

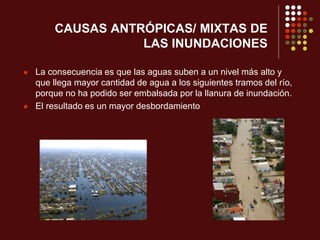

56. CAUSAS ANTRÓPICAS/ MIXTAS DE
LAS INUNDACIONES
 La consecuencia es que las aguas suben a un nivel más alto y
que llega mayor cantidad de agua a los siguientes tramos del río,
porque no ha podido ser embalsada por la llanura de inundación.
 El resultado es un mayor desbordamiento

57. AVENIDAS

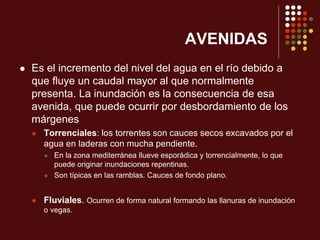

 Es el incremento del nivel del agua en el río debido a
que fluye un caudal mayor al que normalmente
presenta. La inundación es la consecuencia de esa
avenida, que puede ocurrir por desbordamiento de los
márgenes

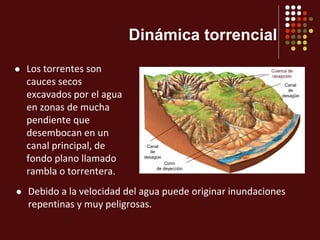

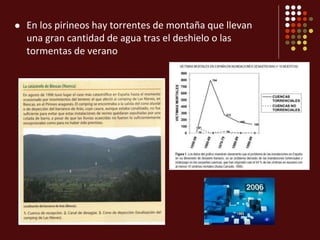

 Torrenciales: los torrentes son cauces secos excavados por el
agua en laderas con mucha pendiente.
 En la zona mediterránea llueve esporádica y torrencialmente, lo que
puede originar inundaciones repentinas.
 Son típicas en las ramblas. Cauces de fondo plano.
 Fluviales. Ocurren de forma natural formando las llanuras de inundación
o vegas.

58. Dinámica torrencial
 Debido a la velocidad del agua puede originar inundaciones
repentinas y muy peligrosas.
 Los torrentes son
cauces secos
excavados por el agua
en zonas de mucha
pendiente que
desembocan en un
canal principal, de
fondo plano llamado
rambla o torrentera.
Canal
de
desagüe
Cono
de deyección
Cuenca de
recepción
Canal
de
desagüe

59.  En los pirineos hay torrentes de montaña que llevan
una gran cantidad de agua tras el deshielo o las
tormentas de verano

60.  Efectos de un flujo detrítico ocurrido en Caraballeda (Venezuela, 1999).
La población estaba situada sobre un extenso abanico aluvial.
 Se estima que murieron unas 3000 personas.

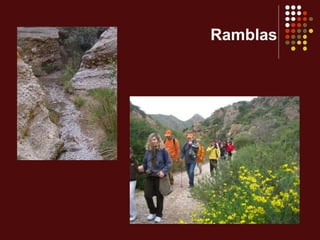

61. Ramblas

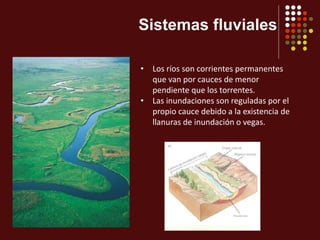

62. Sistemas fluviales
• Los ríos son corrientes permanentes
que van por cauces de menor
pendiente que los torrentes.
• Las inundaciones son reguladas por el
propio cauce debido a la existencia de
llanuras de inundación o vegas.

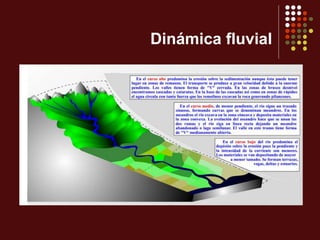

63. Dinámica fluvial

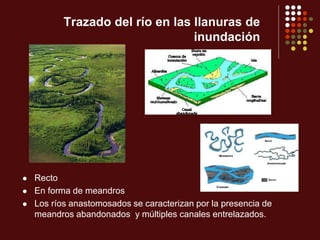

64. Trazado del río en las llanuras de
inundación
 Recto
 En forma de meandros
 Los ríos anastomosados se caracterizan por la presencia de
meandros abandonados y múltiples canales entrelazados.

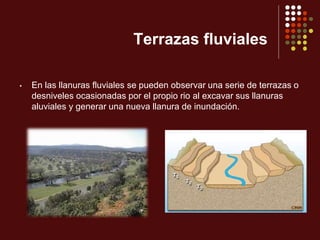

65. Terrazas fluviales
• En las llanuras fluviales se pueden observar una serie de terrazas o
desniveles ocasionadas por el propio rio al excavar sus llanuras
aluviales y generar una nueva llanura de inundación.

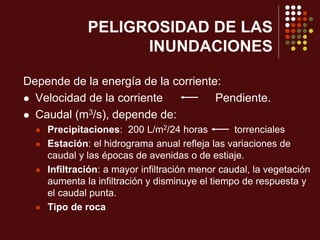

66. PELIGROSIDAD DE LAS
INUNDACIONES
Depende de la energía de la corriente:
 Velocidad de la corriente Pendiente.
 Caudal (m3/s), depende de:
 Precipitaciones: 200 L/m2/24 horas torrenciales
 Estación: el hidrograma anual refleja las variaciones de
caudal y las épocas de avenidas o de estiaje.
 Infiltración: a mayor infiltración menor caudal, la vegetación
aumenta la infiltración y disminuye el tiempo de respuesta y
el caudal punta.
 Tipo de roca

67. Desbordamiento del Ebro

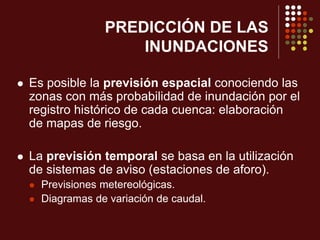

68. PREDICCIÓN DE LAS
INUNDACIONES
 Es posible la previsión espacial conociendo las
zonas con más probabilidad de inundación por el
registro histórico de cada cuenca: elaboración
de mapas de riesgo.
 La previsión temporal se basa en la utilización
de sistemas de aviso (estaciones de aforo).
 Previsiones metereológicas.
 Diagramas de variación de caudal.

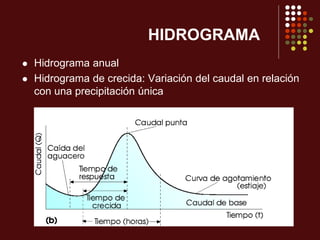

69. HIDROGRAMA
 Hidrograma anual
 Hidrograma de crecida: Variación del caudal en relación
con una precipitación única

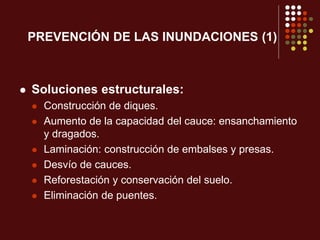

70. PREVENCIÓN DE LAS INUNDACIONES (1)
 Soluciones estructurales:
 Construcción de diques.
 Aumento de la capacidad del cauce: ensanchamiento
y dragados.
 Laminación: construcción de embalses y presas.
 Desvío de cauces.
 Reforestación y conservación del suelo.
 Eliminación de puentes.

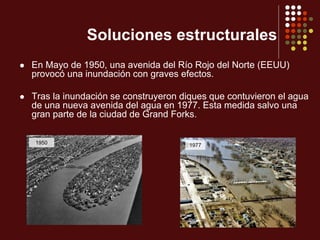

71. Soluciones estructurales
 En Mayo de 1950, una avenida del Río Rojo del Norte (EEUU)
provocó una inundación con graves efectos.
 Tras la inundación se construyeron diques que contuvieron el agua
de una nueva avenida del agua en 1977. Esta medida salvo una
gran parte de la ciudad de Grand Forks.
1950 1977

72. Soluciones estructurales
 Los sistema de
diques en serie
permiten frenar una
avenida torrencial.

73. Sedimentos
Perfil original
Disminución de la
velocidad y menor
sedimentación
Mayor erosión en los
márgenes del cauce y
profundiza el lecho

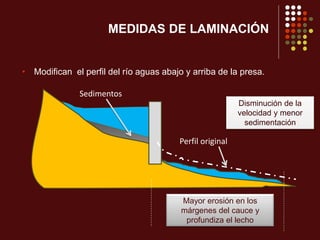

MEDIDAS DE LAMINACIÓN
• Modifican el perfil del río aguas abajo y arriba de la presa.

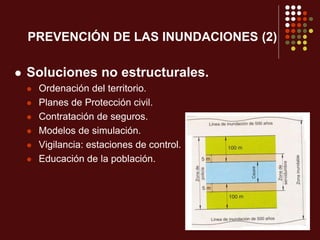

74. PREVENCIÓN DE LAS INUNDACIONES (2)
 Soluciones no estructurales.
 Ordenación del territorio.
 Planes de Protección civil.
 Contratación de seguros.
 Modelos de simulación.
 Vigilancia: estaciones de control.
 Educación de la población.

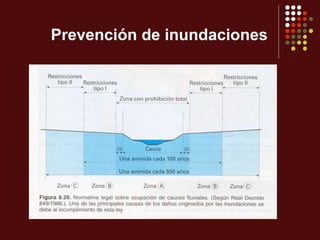

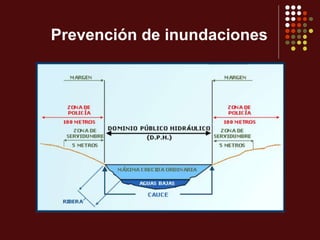

75. Prevención de inundaciones

76. Prevención de inundaciones

77. RIESGOS GEOLÓGICOS
EXTERNOS
 Movimientos del terreno: Riesgos geomorfológicos
 Inundaciones.
 Riesgos costeros

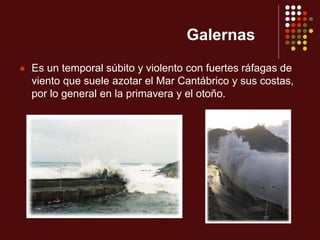

78. Galernas
 Es un temporal súbito y violento con fuertes ráfagas de
viento que suele azotar el Mar Cantábrico y sus costas,
por lo general en la primavera y el otoño.

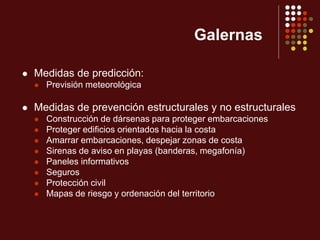

79. Galernas
 Medidas de predicción:
 Previsión meteorológica
 Medidas de prevención estructurales y no estructurales
 Construcción de dársenas para proteger embarcaciones
 Proteger edificios orientados hacia la costa
 Amarrar embarcaciones, despejar zonas de costa
 Sirenas de aviso en playas (banderas, megafonía)
 Paneles informativos
 Seguros
 Protección civil
 Mapas de riesgo y ordenación del territorio

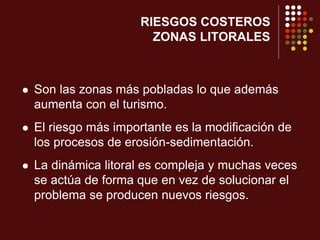

80. RIESGOS COSTEROS
ZONAS LITORALES
 Son las zonas más pobladas lo que además
aumenta con el turismo.
 El riesgo más importante es la modificación de
los procesos de erosión-sedimentación.
 La dinámica litoral es compleja y muchas veces
se actúa de forma que en vez de solucionar el
problema se producen nuevos riesgos.

81. Dinámica litoral
Erosión
Transporte
Sedimentación
Playa
Flecha
Tómbolo

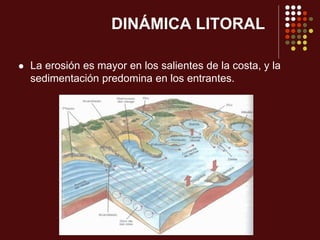

82. DINÁMICA LITORAL
 La erosión es mayor en los salientes de la costa, y la
sedimentación predomina en los entrantes.

83. Acción de las olas
 Efecto erosivo, especialmente por la abrasión de los
materiales que arrastran.
 Según la dirección del viento pueden crear un
movimiento de vaivén, denominado deriva litoral.
Olas
Corriente de deriva

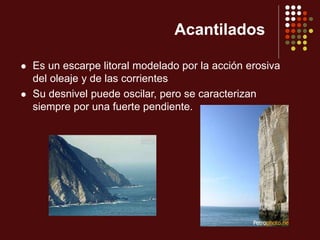

84. Acantilados
 Es un escarpe litoral modelado por la acción erosiva
del oleaje y de las corrientes
 Su desnivel puede oscilar, pero se caracterizan
siempre por una fuerte pendiente.

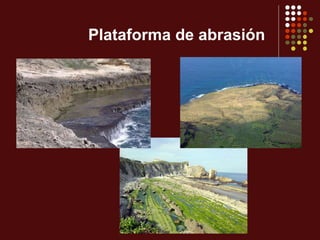

85. Plataforma de abrasión

86. Erosión-sedimentación litoral
 Los principales riesgos derivados son:
 Retroceso de acantilados (retroceso y desaparición
de playas)
 Interrupción de la corriente de deriva
 Destrucción de puertos y áreas urbanas
 Alteración de la dinámica fluvial
 Colmatación de estuarios, rías y puertos
 Alteración de la dinámica de los deltas
 Retroceso de playas

87. Retroceso del acantilado

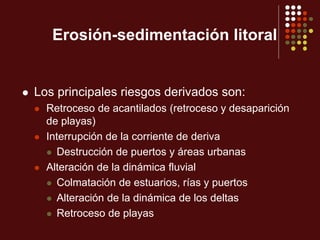

88. Erosión-sedimentación litoral
 Los principales riesgos derivados son:
 Retroceso de acantilados (retroceso y desaparición
de playas)
 Interrupción de la corriente de deriva
 Destrucción de puertos y áreas urbanas
 Alteración de la dinámica fluvial
 Colmatación de estuarios, rías y puertos
 Alteración de la dinámica de los deltas
 Retroceso de playas

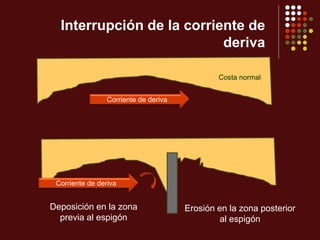

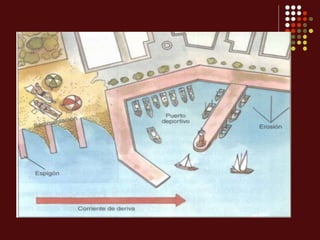

89. Interrupción de la corriente de
deriva
Costa normal
Corriente de deriva
Deposición en la zona
previa al espigón
Erosión en la zona posterior
al espigón
Corriente de deriva

91. Erosión-sedimentación litoral
 Los principales riesgos derivados son:
 Retroceso de acantilados (retroceso y desaparición
de playas)
 Interrupción de la corriente de deriva
 Destrucción de puertos y áreas urbanas
 Alteración de la dinámica fluvial
 Colmatación de estuarios, rías y puertos
 Alteración de la dinámica de los deltas
 Retroceso de playas

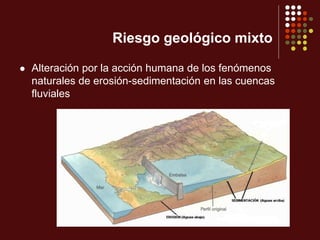

92. Riesgo geológico mixto
 Alteración por la acción humana de los fenómenos
naturales de erosión-sedimentación en las cuencas
fluviales

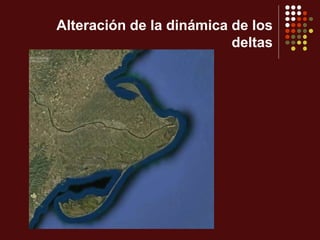

93. Alteración de la dinámica de los
deltas

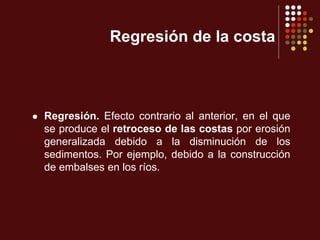

94. Regresión de la costa
 Regresión. Efecto contrario al anterior, en el que
se produce el retroceso de las costas por erosión
generalizada debido a la disminución de los
sedimentos. Por ejemplo, debido a la construcción
de embalses en los ríos.

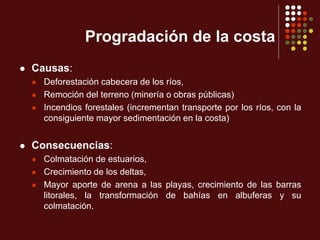

95. Progradación de la costa
 Causas:
 Deforestación cabecera de los ríos,
 Remoción del terreno (minería o obras públicas)
 Incendios forestales (incrementan transporte por los ríos, con la
consiguiente mayor sedimentación en la costa)
 Consecuencias:
 Colmatación de estuarios,
 Crecimiento de los deltas,
 Mayor aporte de arena a las playas, crecimiento de las barras
litorales, la transformación de bahías en albuferas y su
colmatación.

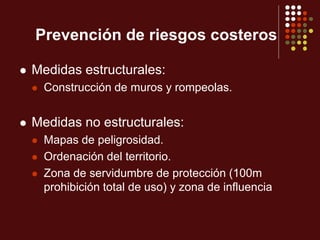

96. Prevención de riesgos costeros
 Medidas estructurales:
 Construcción de muros y rompeolas.
 Medidas no estructurales:
 Mapas de peligrosidad.
 Ordenación del territorio.
 Zona de servidumbre de protección (100m
prohibición total de uso) y zona de influencia

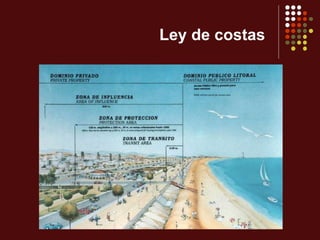

97. Ley de costas
