Este documento describe diferentes tipos de riesgos geológicos como deslizamientos de tierra, subsidencias, suelos expansivos e inundaciones. Explica factores que contribuyen a estos riesgos como la litología, clima, topografía y actividades humanas. También describe métodos para predecir y prevenir riesgos como mapeo de peligrosidad, medidas estructurales como drenaje y contención, y no estructurales como ordenación del territorio.

1. VIIIVIII Ciencias de la Tierra y Medioambientales. 2º
Bachillerato.
http://biologiageologiaiessantaclarabelenruiz.wordpress.com/2o-bachillerato/ctma/
Belén Ruiz
IES Santa Clara.
CTMA 2º BACHILLER
Dpto Biología y Geología
GEOSFERA Y RIESGOS
GEOLÓGICOS II.

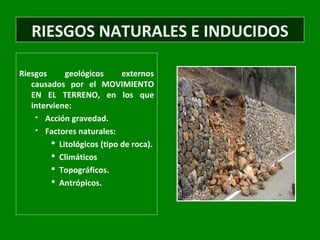

2. RIESGOS NATURALES E INDUCIDOS
Riesgos geológicos externos
causados por el MOVIMIENTO
EN EL TERRENO, en los que
interviene:
 Acción gravedad.
 Factores naturales:
 Litológicos (tipo de roca).
 Climáticos
 Topográficos.
 Antrópicos.

3. 1º.MOVIMIENTOS GRAVITACIONALES DE LADERA
FACTORES CONDICIONANTES
LITOLÓGICOS:
MATERIALES DE
METEORIZACIÓN.
MATERIALES NO COHESIVOS.
ESTRATOS HETEROGÉNEOS
ESTRUCTURALES:
PRESENCIA DE PLIEGUES
FALLAS.
CLIMÁTICOS:
 LLUVÍA-SEQUÍA.
 HIELO-DESHIELO..
HIDROLÓGICOS:
AUMENTO ESCORRENTÍA
SUPERFICIAL.
ESTANCAMIENTO DEL AGUA
CAMBIOS NIVEL FREÁTICO.
ESTRATOS DE DIFERENTE
 PERMEABILIDAD
TOPOGRÁFICOS::
PENDIENTES SUPERIORES
A UN 15% => RIESGO
EROSIÓN.
VEGETACIÓN:
SU PRESENCIA
IMPIDE LA EROSIÓN
DE LAS LADERAS
FACTORES DESENCADENANTES
NATURALES:
•FUERTES PRECIPITACIONES
•INUNDACIONES.
•ERUPCIONES VOLCÁNICAS
•TERREMOTOS.
•HIELO-DESHIELO.
•HUMEDAD-DESECACIÓN
INDUCIDOS:
•ACTIVIDADES HUMANAS:
AUMENTO PESO CABECERA TALUD (POR ACUMULACIÓN DE ESCOMBROS O POR CONSTRUCCIONES.
EXCAVACIONES (RETIRADA MATERIALES PIE DEL TALUD).
CREACIÓN DE TALUDES ARTIFICIALES.
ROTURAS DE PRESAS.
ESTANCAMIENTO DE AGUA TRAS LA IMPERMEABILIZACIÓN Y ASFALTADO DEL TERRENO.
ENCHARCAMIENTO POR EXCESO DE RIEGO.
DEFORESTACIÓN DE TALUDES.
EXPLOSIONES REALIZADAS AL CONSTRUIR UNA VÍA DE COMUNICACIÓN O UNA MINA.

4. TIPOS MOVIMIENTO DE LADERAS
REPTACIÓN O CREEP:
 Descenso lento y discontinuo de los materiales superficiales del
terreno.
 Debido a dos movimientos:
 Expansión: hinchamiento por hidratación.
 Retracción: caída en la vertical por acción de la
deshidratación..
Reptación

6. COLADAS DE BARRO:
 Flujo de caída continua y rápida.
 Materiales plásticos y viscosos.
 La velocidad de la masa que se desliza es
mayor en la pare superior que en la inferior
del talud.
Flujos de barro,
solifluxión

7. SOLIFLUXIÓN:
 Flujo lento y continuo.
 Capa superficial del terreno arcillosa,
empapada en agua.

8. DESLIZAMIENTOS:
 Movimiento de rocas o del suelo ladera abajo.
 La velocidad de la masa que se mueve es igual en todos los puntos.
 Actúa:
 La gravedad.
 El rozamiento.
 Fuerza de cizalla (debido al peso del cuerpo que se desliza).

10. Deslizamiento traslacional

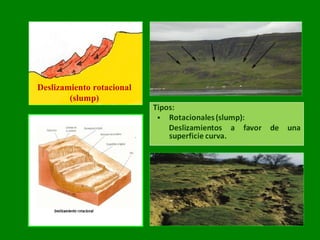

11. Deslizamiento rotacional
(slump)

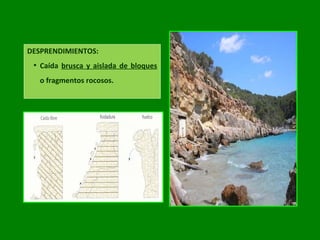

12. DESPRENDIMIENTOS:
 Caída brusca y aislada de bloques
o fragmentos rocosos.

13. Rodadura
Vuelcos
Caída
libre

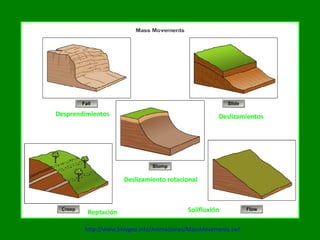

14. Reptación
DeslizamientosDesprendimientos
Deslizamiento rotacional
Solifluxión
http://www.bioygeo.info/Animaciones/MassMovements.swf

15. AVALANCHAS o ALUDES DE NIEVE:
Desprendimientos masivos y en
secos de arena o bloques de piedra.
Avalanchas

17. http://www.consumer.es/web/es/medio_ambiente/naturaleza/2010/03/28/192047.php

18. PREDICCIÓN Y PREVENCIÓN
MÉTODOS DE PREDICCIÓN:
– PREDICCIÓN ESPACIAL:
 TRABAJO DE CAMPO
HACIENDO OBSERVACIONES
SOBRE EL TERRENO.
 FOTOGRAFÍAS
CONVENCIONALES NO
IMÁGENES DE SATÉLITES.
– ANALIZAR FACTORES
CLIMATOLÓGICOS,
TOPOGRÁFICOS,
MORFOLÓGICOS,
ESTRUCTURALES.
– MAPAS DE PELIGROSIDAD.

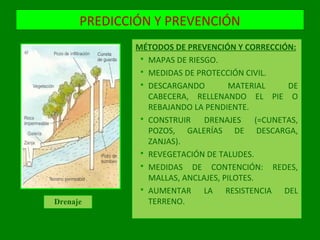

20. PREDICCIÓN Y PREVENCIÓN
MÉTODOS DE PREVENCIÓN Y CORRECCIÓN:
 MAPAS DE RIESGO.
 MEDIDAS DE PROTECCIÓN CIVIL.
 DESCARGANDO MATERIAL DE
CABECERA, RELLENANDO EL PIE O
REBAJANDO LA PENDIENTE.
 CONSTRUIR DRENAJES (=CUNETAS,
POZOS, GALERÍAS DE DESCARGA,
ZANJAS).
 REVEGETACIÓN DE TALUDES.
 MEDIDAS DE CONTENCIÓN: REDES,
MALLAS, ANCLAJES, PILOTES.
 AUMENTAR LA RESISTENCIA DEL
TERRENO.Drenaje

21. Contención Mallas y anclajes Muro de contención

22. 2º.SUBSIDENCIAS Y COLAPSOS
 HUNDIMIENTO DEL TERRENO, TANTO
DE ORIGEN NATURAL COMO INDUCIDOS
POR LA ACTIVIDAD HUMANA.
 TÍPICO DE TERRENOS KÁRSTICOS.
 TIPOS:
– SUBSIDENCIA:
• HUNDIMIENTO LENTO Y
PAULATINO DEL SUELO
– COLAPSOS:
• HUNDIMIENTOS BRUSCOS EN
VERTICAL DEL TERRENO

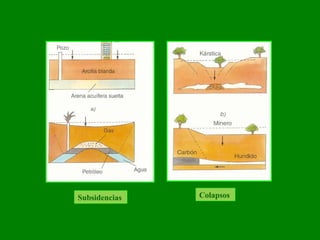

23. Subsidencias Colapsos

24. • KARTS DE CALIZAS Y DISOLUCIÓN
DE YESOS:
– LAPIACES O LENARES:
– DOLINAS O TORCAS:
– GALERÍAS:
– CUEVAS SUBTERRÉNEAS.
• RIESGOS:
– FORMACIÓN DE TÚNELES DE
DISOLUCIÓN O POR FUGAS
DE AGUA.

26. Ejemplo de colapsos: Karst de calizas y yesos.
El agua se infiltra y disuelve verticalmente la roca.
Se desprende el techo de la cueva originando una bóveda.
Se hunde el techo

27. PREDICCIÓN Y PREVENCIÓN
MÉTODOS DE PREDICCIÓN:
– Estudios geológicos del terreno para localizar las zonas susceptibles.
– Mapas de peligrosidad.
MÉTODOS DE PREVENCIÓN:
– No Estructurales:
• Ordenación del territorio.
• Mapas de riesgos.
– Estructurales:
• Relleno de cavidades.

28. 3º.SUELOS EXPANSIVOS
 SUELOS DE ARCILLAS, LIMOS ARCILLOSOS,MARGAS,
ANHIDRITAS HIDRATADAS (=YESO).
 SE HINCHAN POR HIDRATACIÓN Y SE AGRIETAN
DURANTE LA RETRACCIÓN EN ÉPOCAS DE SEQUÍA.
PRODUCE:
– PÉRDIDA DE ASENTAMIENTO DE CIMIENTOS Y
MUROS.
– DEFORMACIÓN DE LOS PAVIMENTOS Y
ACERAS.
– MOVIMIENTOS EN LAS LADERAS.
– ROTURA DE CAÑERÍAS Y DRENAJES.
 CAUSAS:
– NATURALES: ALTERNANCIA ENTRE PERIODOS
DE LLUVIA Y SEQUÍA
– INDUCIDAS: SOBREEXPLOTACIÓN DE
ACUÍFEROS, EXCESO DE RIESGO, FUGAS EN LAS
CAÑERÍAS

29. MÉTODOS PREDICCIÓN:
 PRESENCIA DE BARRO PEGAJOSO.
 SUELO DE COLOR GRISÁCEO, VERDOSO O
ROJIZO.
 GRIETAS DE REFRACCIÓN EN LA ÉPOCA DE
SEQUÍA.
 PERSISTENCIA DE HUELLAS DE PISADAS Y DE
VEHÍCULOS.
 CONOCIMIENTO GEOTÉCNICO DEL SUELO.
 ESTUDIOS DE CONDICIONES CLIMÁTICAS,
IRRIGACIÓN DE LA VEGETACIÓN, DE LA
PENDIENTE, DE LAS REDES DE DRENAJE Y DE
LAS CONSTRUCCIONES.

30. MEDIDAS PREVENTIVAS:
 TIPO NO ESTRUCTURAL:
– ORDENACIÓN DEL TERRITORIO.
– ELABORACIÓN DE MAPAS DE RIESGO:
 TIPO ESTRUCTURAL:
– ESTABILIZACIÓN DE LOS SUELOS ARCILLOSOS MEZCLÁNDOLOS CON CAL.
– EXCAVACIÓN DEL TERRENO ANTES DE CONSTRUIR Y RELLENADO DEL HUECO CON
MATERIALES RESISTENTES AL HINCHAMIENTO.
– CIMENTACIÓN SOBRE PILOTES QUE ATRAVIESEN EN VERTICAL LA TOTALIDAD DE LA CAPA
ACTIVA (ARCILLAS) Y PROFUNDICEN HASTA SITUARSE SOBRE EL ESTRATO ESTABLE DEL
TERENO.
– DEJAR CÁMARA DE AIRE EN LOS CIMIENTOS DE LAS VIVIENDAS PARA FACILITAR LA
EVAPORACIÓN DE LA HUMEDAD DEL SUELO.
– IMPERMEABILIZACIÓN ALREDEDOR DE LA VIVIENDA.

31. Torre de Pisa (Italia)
El suelo de la Torre de Pisa
(Italia) está compuesto en su mayor
parte de arcilla y arena, que se
comprimen y ceden con el tiempo,
haciendo que los grandes edificios
se muevan. La torre empezó a
inclinarse hacia el norte durante la
primera fase de construcción, en el
siglo XII; después cambió de
orientación, encorvándose hacia el
sur durante los ocho siglos
restantes. Actualmente, después de
11 años de restauración la
inclinación es de 5 grados.

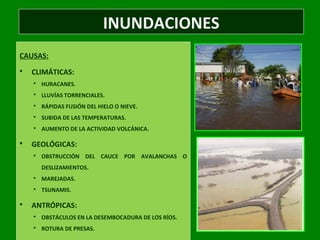

32. INUNDACIONES
CAUSAS:
 CLIMÁTICAS:
 HURACANES.
 LLUVÍAS TORRENCIALES.
 RÁPIDAS FUSIÓN DEL HIELO O NIEVE.
 SUBIDA DE LAS TEMPERATURAS.
 AUMENTO DE LA ACTIVIDAD VOLCÁNICA.
 GEOLÓGICAS:
 OBSTRUCCIÓN DEL CAUCE POR AVALANCHAS O
DESLIZAMIENTOS.
 MAREJADAS.
 TSUNAMIS.
 ANTRÓPICAS:
 OBSTÁCULOS EN LA DESEMBOCADURA DE LOS RÍOS.
 ROTURA DE PRESAS.

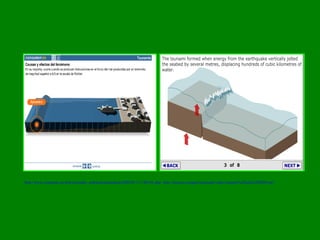

33. http://www.consumer.es/web/es/medio_ambiente/naturaleza/2005/01/11/140181.php http://tanczos.nyugat.hu/cunami/video/tsunami%20asia%202004.swf

34. Mapa mostrando el número de tsunamis que han afectado a las costas
españolas de los que se tienen noticia. El color de la provincia muestra el
número de tsunamis que la han afectado.

35. EL TSUNAMI QUE ARRASÓ LISBOA EN 1755 TAMBIÉN
DEJÓ MILES DE MUERTOS EN ESPAÑA
http://www.elmundo.es/elmundo/2011/03/19/ciencia/1300490608.html

36. INUNDACIONES CONTINENTALES O AVENIDAS
 TIPOS:
– COSTERAS
– CONTINENTALES O AVENIDAS.
 CARACTERÍSTICAS DE LAS AVENIDAS:
PUEDEN SER DE DOS TIPOS:
– TORRENCIALES.
– FLUVIALES.
TORRENTES: CAUCES SECOS
EXCAVADOS EN LAS LADERAS CON MUCHA
PENDIENTE.
CAUDAL DISCONTINUO.
AGUA CIRCULA POR EL CANAL DE DESAGÜE
Y DESEMBOCA EN EL CANAL PRINCIPAL O
RAMBLA O BARRANCO.

37. Cuenca de recepción
Canal de desagüe
Cono de deyección
(abanico aluvial)

38. TORRENTES DE
MONTAÑA
CUENCA DE
RECEPCIÓN
CANAL DE DESAGÜE
CONO DE DEYECCIÓN

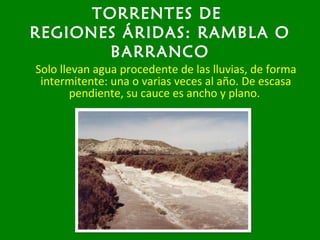

39. TORRENTES DE
REGIONES ÁRIDAS: RAMBLA O
BARRANCO
Solo llevan agua procedente de las lluvias, de forma
intermitente: una o varias veces al año. De escasa
pendiente, su cauce es ancho y plano.

40. Abanicos aluviales

42. • FLUVIALES:
– CORRIENTES DE AGUA CONTINUA
Y ENCAUZADA.
– ESTÁN REGULADOS POR LA
LLANURA DE INUNDACIÓN O
VEGAS, CUANDO SOBREVIENE UNA
AVENIDA, EL AGUA SE EXTIENDE
POR ELLOS PERDIENDO SU
VELOCIDAD.

43. TRAMOS ALTOS de los ríos
prevalecen las formas erosivas
debido a la velocidad de la
corriente, determinada por la
fuerte pendiente, a pesar de que el
caudal sea bajo.
TRAMOS BAJOS de los ríos, aunque el
caudal es alto, la escasa pendiente
determina velocidades bajas y una
capacidad de carga asimismo baja, por lo
que el río transporta o sedimenta de forma
preferente, dominando, por tanto, las
formas sedimentarias o mixtas.

45. FORMAS EROSIVAS
Saltos de agua: cascadas y
cataratas
pueden evolucionar hacia rápidos o progresar hacia
gargantas manteniendo la verticalidad a favor de
estratos horizontales resistentes (cataratas)
Rápidos y raudales
el curso de agua cambia de nivel sin llegar a
adoptar saltos. Puede constituir una forma
evolucionada, por erosión de un salto.

46. Niágara

47. Iguazú

48. Victoria (Zambeze)

50. Gargantas y cañones
El río se encaja fuertemente en el
sustrato rocosa forma gargantas.
a menudo éstas están
condicionadas por características
tectónicas de las rocas (fallas,
etc.)
Valles en V
Los ríos erosionan
en vertical sobre su
sustrato, por lo que
forma n valles con
un perfil en V.
Valles en artesa
El río discurre por tramos medios o
bajos, desarrolla movimientos
laterales (meandros, etc.) que
amplían el valle en el que discurre
al trasladar la capacidad erosiva
del cauce de un lado a otro. Se
forman así valles amplios en
artesa.

51. FORMAS SEDIMENTARIAS
Depósitos en cauces
anastomosados
Cuando el cauce discurre por
zonas subhorizontal puede
adoptar la forma de brazos
intercomunicados (canales
anastomosados) que dejan entre
medias barras de gravas, cantos o
arenas sedimentadas.
Abanicos aluviales
Al finalizar un tramo en
pendiente y alcanzar una zona
subhorizontal, los cauces
pierden energía y depositan
los aluviones en formas
triangulares como abanicos
que suelen aparecer al pie de
formaciones montañosas.
Deltas
Cuando el cauce finaliza en
el mar, un lago o una zona
endorreica, puede depositar
los sedimentos en formas
aproximadamente
triangulares o deltas, que
pueden por ello ser
costeros, lagunares o
interiores.

52. Cauces anastomosados

53. barras fluviales

54. FORMAS
MIXTAS
Meandros
El río discurre por un tramo sin mucha pendiente
puede adoptar un comportamiento serpentiforme o
meandriforme con sucesivas curvas o meandros
móviles que pueden quedar cortados, dejando
cauces abandonados (meandros estrangulados). En
cada meandro hay una parte erosiva (la curva
exterior) y una sedimentaria (la curva interior), lo
que determina la movilidad de dicha forma.

55. Meandro,
forma mixta, erosiva y sedimentaria

56. Meandro abandonado
Duratón, Sepúlveda

57. Terrazas fluviales
los ríos pueden adoptar comportamientos sucesivos en el tiempo, unas
veces erosivos y otras sedimentarios. La alternancia produce terrazas,
como resultado de que en las etapas sedimentarias el río añade depósitos
a su valle y en las erosivas se encaja en sus propios sedimentos.

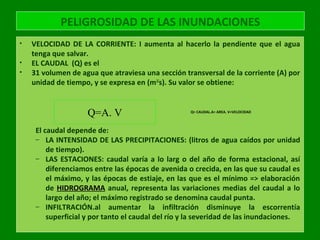

58. PELIGROSIDAD DE LAS INUNDACIONES
• VELOCIDAD DE LA CORRIENTE: I aumenta al hacerlo la pendiente que el agua
tenga que salvar.
• EL CAUDAL (Q) es el
• 31 volumen de agua que atraviesa una sección transversal de la corriente (A) por
unidad de tiempo, y se expresa en (m3/
s). Su valor se obtiene:
El caudal depende de:
– LA INTENSIDAD DE LAS PRECIPITACIONES: (litros de agua caídos por unidad
de tiempo).
– LAS ESTACIONES: caudal varía a lo larg o del año de forma estacional, así
diferenciamos entre las épocas de avenida o crecida, en las que su caudal es
el máximo, y las épocas de estiaje, en las que es el mínimo => elaboración
de HIDROGRAMA anual, representa las variaciones medias del caudal a lo
largo del año; el máximo registrado se denomina caudal punta.
– INFILTRACIÓN.al aumentar la infiltración disminuye la escorrentía
superficial y por tanto el caudal del río y la severidad de las inundaciones.
Q=A. V Q= CAUDAL.A= AREA. V=VELOCIDAD

59. HIDROGRAMA
CAUSAS DE
INUNDACIONES
FLUVIALES:
 ANTRÓPICAS:
URBANIZACIÓN EN
EXCESO. OCUPACIÓN
HUMANA DE LAS
ÁREAS INUNDABLES.

60. HIDROGRAMA DE CRECIDA

61. PREDICCIÓN DE LAS INUNDACIONES
 PREVISIONES METEOROLÓGICAS: a partir
de los informes meteorológicos.
 DIAGRAMAS DE VARIACIÓN DEL CAUDAL:
LAS VARIACIONES DE CAUDAL SON
CÍCLICAS: repitiéndose a intervalos
regulares de tiempo.
 ELABORACIÓN DE MAPAS DE RIESGO, a
partir de datos históricos .

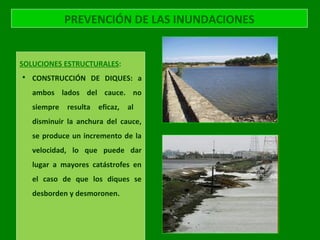

62. PREVENCIÓN DE LAS INUNDACIONES
SOLUCIONES ESTRUCTURALES:
 CONSTRUCCIÓN DE DIQUES: a
ambos lados del cauce. no
siempre resulta eficaz, al
disminuir la anchura del cauce,
se produce un incremento de la
velocidad, lo que puede dar
lugar a mayores catástrofes en
el caso de que los diques se
desborden y desmoronen.

63. El río Queiles a su paso por
Tarazona
(Zaragoza)
CANALIZACIONES

64.  AUMENTO DE LA CAPACIDAD DEL CAUCE: ENSANCHAMIENTO LATERAL O DRAGADO
DEL FONDO.
 DESVÍO DE CAUCES.

65.  REFORESTACIÓN Y CONSERVACIÓN DEL
SUELO. Los bosques retienen el agua,
aumentando la infiltración y
disminuyendo la escorrentía superficial y,
por tanto, la colmatación por relleno de
los cauces con sedimentos, cuyo efecto
sería un incremento del riesgo de
inundaciones, debido a que tapona el
cauce e impedirían la circulación del agua.

66.  MEDIDAS DE LAMINACIÓN. mediante la
construcción de un embalse aguas arriba, con
lo que se logra rebajar los caudales punta,
reduciendo la peligrosidad al producir una
disminución de la cantidad de agua que circula
por unidad de tiempo. Se origina un aumento
del tiempo de respuesta con lo que los sistemas
de alerta pueden resultar más eficaces.

67.  ESTACIONES DE CONTROL. Situadas en
varios puntos a lo largo de los cauces
fluviales y en los embalses, en las que
se instalan pluviómetros Y estaciones
de aforo en los que se miden
mediante varillas las variaciones de
altura de lámina de agua y con un
cable la anchura del cauce.
Las medidas estructurales en ríos cuyas cabeceras estén controladas por las masas
arbóreas y situados en zonas donde las precipitaciones sean regulares. Sin embargo,
en los lugares donde las avenidas se presentan de forma súbita, como en el caso de
las ramblas mediterráneas , el tiempo de respuesta es tan reducido que apenas da
tiempo para alertar a la población.

68. PREVENCIÓN DE LAS INUNDACIONES
SOLUCIONES NO ESTRUCTURALES:
 PLANES DE PROTECCIÓN CIVIL.
 MODELOS DE SIMULACIÓN DE AVENIDAS.
 ORDENACIÓN DEL TERRITORIO:
 ZONA DE SERVIDUMBRE: 5 m a cada lado del cauce, está prohibida toda
construcción, cultivo o plantar árboles.
 ZONA DE POLICÍA: desde su borde hasta 100 m de anchura. Ocurre una
riesgo de inundación de 1/100. Se permite usos agrícolas.
 ZONA INUNDABLE: márgenes con probabilidad de inundación de 1/500, se
establece restricciones de uso, garantizando la seguridad de las personas y
bienes.

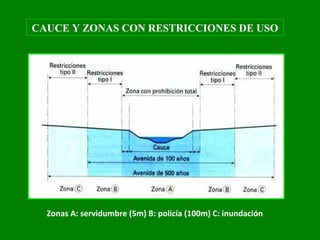

69. Zonas A: servidumbre (5m) B: policía (100m) C: inundación
CAUCE Y ZONAS CON RESTRICCIONES DE USO

70. Delimitación del DPH, Zona de Servidumbre y Zona de Policía en el Río Miera
en las proximidades de Solares (TM de Medio Cudeyo. Marina de Cudeyo y
Entrambasaguas, Cantabria) combinado con la información catastral.

71. RIESGOS MIXTOS
EROSIÓN/SEDIMENTACIÓN EN LAS
ZONAS CONTINENTALES:
– ACELERADO:
– DEFORESTACIÓN
– MINERÍA A CIELO ABIERTO.
– CULTIVOS INADECUADOS.
– RETARDADO:
– CONSTRUCCIÓN DE EMBALSES.

72. Perfil longitudinal de un río.
Línea obtenida al unir las cotas más
bajas del cauce en cada punto, desde el
nacimiento hasta la desembocadura.
El perfil representa las pendientes
medias del río y suele ser una curva con
concavidad hacia arriba.
La dinámica de los cursos fluviales
busca alcanzar un perfil longitudinal
suave o tendido al que se denomina
perfil de equilibrio. Si alcanza este
perfil, el río únicamente utiliza su
energía para desplazar el agua, sin
provocar erosión, por tanto tampoco
hay transporte de material sólido, ni
sedimentación

73. Si el nivel de base asciende => agradación (= intensa sedimentación =>
se rellena el lecho del río)
Ejemplo: construcción de un embalse, o aumento del nivel del mar por
el incremento del efecto invernadero
Si desciende el nivel de base (en una glaciación) se produciría un escalón
en la desembocadura => aumento de la energía potencial => erosión
remontante.

74. EROSIÓN/SEDIMENTACIÓN EN LAS ZONAS
CONTINENTALES

75. Rasa litoral en La Arnía (Cantabria)
Cuando el mar retrocede por un cambio climático
o por un levantamiento del terreno u otra causa,
la costa anterior queda alejada de la nueva orilla
del mar, en ocasiones varios kilómetros.
El terreno que estaba debajo del mar, había sido
allanado por acción erosiva de las olas, como en
las plataformas de abrasión.
Esta zona costera es ahora una superficie
horizontal y llana, fácilmente reconocible, que se
denomina "rasa litoral".
Arco natural en un Islote en Liencres
(Cantabria)
La erosión de las olas provoca el derrumbe
del acantilado, proceso que se produce de
forma diferente según la naturaleza de las
rocas y la disposición de estas.
En ocasiones, una parte cae antes que el
resto dejando arcos, columnas y otras
formaciones.

76. Tómbolo en Covachos (Cantabria)
La refracción de las olas que provoca la presencia
de un islote próximo a la costa, determina que
entre ambos se produzca una formación
sedimentaria llamada tómbolo.
La forma de los tómbolos es típicamente
triangular, y su tamaño es variable desde unas
decenas de metros hasta kilómetros.
En ocasiones, poblaciones enteras se han
construido sobre los tómbolos, al resguardo de
las olas que produce el islote ahora unido al
continente, es el caso de San Sebastián o de Calpe
(Alicante).
Plataforma de abrasión en La Arnía
(Cantabria)
La acción erosiva de las olas provoca la
erosión y por tanto el retroceso del
acantilado.
A medida que el acantilado retrocede, la
parte de éste que no se erosiona por estar
por debajo del nivel del agua, va sufriendo
un proceso similar al "lijado", de manera
que queda una superficie horizontal,
prácticamente lisa, la plataforma de
abrasión.
En la foto observamos esta superficie
resultante del proceso de erosión y
retroceso del acantilado de la izquierda.

77. Flecha litoral en la Bahía de Santander
Las flechas litorales son formaciones
sedimentarias que se producen en algunas
de las desembocaduras de los ríos.
El proceso se produce debido a que la
corriente del río, que transporta arena, se
frena al chocar con las olas procedentes del
mar, que también transportan sedimentos.
Al hacerse nula la velocidad de ambas, la
arena cae al fondo produciendo un depósito
alargado (la flecha) que parte de la zona
donde el río llega al mar y crece en la
dirección que determina el contacto entre
río y frentes de olas.

78. Delta de Río Ebro (Tarragona)
A vista de satélite se aprecia claramente qué es un
delta: un depósito sedimentario de forma
triangular formado mar adentro en la
desembocadura de un río. Precisamente el nombre
de delta procede de su característica forma
triangular.
En la imagen vemos cómo el delta se ha formado a
partir de la desembocadura del río, haciendo que
el continente original, que en la imagen es de color
verde, haya aumentado su superficie
extendiéndose mar adentro.
Se ve, a ambos lados del delta, cómo se han
formado dos largas flechas arenosas, a causa de las
corrientes marinas que transportan sedimentos a
lo largo de la costa.

79. Albufera de Valencia
Una albufera es una laguna costera, que
se forma detrás de un cordón litoral
arenoso que comunica con el mar a través
de canales por varios lugares.
El cordón litoral es una formación
sedimentaria producida a cierta distancia
de la costa. Es el resultado de las
corrientes marinas que van depositando
materiales procedentes de la erosión del
continente entre dos salientes de la costa.
Tradicionalmente, la albufera de Valencia
se ha ido rellenando para obtener tierras
de cultivo, generalmente de arroz, debido
al clima y a lo fácil que es mantener
encharcadas estas tierras, bajas y llanas.
En la foto de satélite, se aprecian
claramente las zonas de arrozales,
encharcadas pero poco profundas, la zona
de laguna sin desecar, los canales de
comunicación con el mar y cómo. el
cordón litoral está colonizado por
vegetación y presenta una considerable
anchura.

80. RIESGOS MIXTOS: DINÁMICA DEL LITORAL
DINÁMICA DEL LITORAL:
• ZONAS COSTERAS.
• RIESGOS:
 RETROCESO DEL ACANTILADO:
derrumbe de las construcciones
situadas sobre el mismo.
Medida de prevención =>
construcción de muros junto a la
base (puede dar lugar a la
aparición de nuevos riesgos,
como la desaparición por
retroceso de las playas)

81. Acantilados
y plataformas de
abrasión

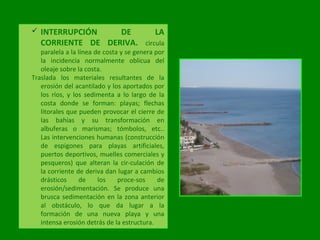

82.  INTERRUPCIÓN DE LA
CORRIENTE DE DERIVA. circula
paralela a la línea de costa y se genera por
la incidencia normalmente oblicua del
oleaje sobre la costa.
Traslada los materiales resultantes de la
erosión del acantilado y los aportados por
los ríos, y los sedimenta a lo largo de la
costa donde se forman: playas; flechas
litorales que pueden provocar el cierre de
las bahías y su transformación en
albuferas o marismas; tómbolos, etc..
Las intervenciones humanas (construcción
de espigones para playas artificiales,
puertos deportivos, muelles comerciales y
pesqueros) que alteran la cir­culación de
la corriente de deriva dan lugar a cambios
drásticos de los proce­sos de
erosión/sedimentación. Se produce una
brusca sedimentación en la zona anterior
al obstáculo, lo que da lugar a la
formación de una nueva playa y una
intensa erosión detrás de la estructura.

83.  ELIMINACIÓN DE ARENA DEL
SISTEMA COSTERO.
La extracción de arena de las playas o de
los sistemas dunares situados tras ellas con
el fin de construir paseos marítimos o
bloques de edificios, para obtener arena
para la construcción o para la regeneración
de otras playas =>
incrementa la erosión costera debido a
la eliminación de una reserva de arena
que serviría para la restauración de la
propia playa tras los temporales.
Produce un aumento de los daños
originados por las inundaciones
costeras, al verse privadas del dique
natural que constituían las dunas.
 REGENERACIÓN DE PLAYAS O
CREACIÓN DE OTRAS NUEVAS.
 ALTERACIONES DE LA DINÁMICA
DE LOS DELTAS.

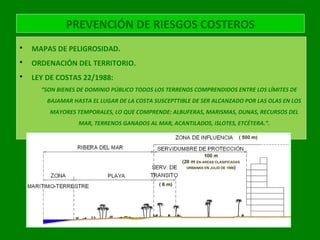

85. PREVENCIÓN DE RIESGOS COSTEROS
 MAPAS DE PELIGROSIDAD.
 ORDENACIÓN DEL TERRITORIO.
 LEY DE COSTAS 22/1988:
“SON BIENES DE DOMINIO PÚBLICO TODOS LOS TERRENOS COMPRENDIDOS ENTRE LOS LÍMITES DE
BAJAMAR HASTA EL LUGAR DE LA COSTA SUSCEPTTIBLE DE SER ALCANZADO POR LAS OLAS EN LOS
MAYORES TEMPORALES, LO QUE COMPRENDE: ALBUFERAS, MARISMAS, DUNAS, RECURSOS DEL
MAR, TERRENOS GANADOS AL MAR, ACANTILADOS, ISLOTES, ETCÉTERA.”.

86. ESTABLECE DOS ZONAS:
• ZONA DE SERVIDUMBRE DE PROTECCIÓN: SE
EXTIENDE 100m TIERRA ADENTRO, EXISTE
PROHIBICIÓN TOTAL PARA CUALQUIER USO, SALVO
PARA INSTALACIÓN DE SERVICIOS DE UTILIDAD
PÚBLICA QUE SEAN NECESARIOS O CONVENIENTES
O LAS INSTALACIONES DEPORTIVAS AL AIRE LIBRE.
» SERVIDUMBRE DE PASO: PARALELA A LA
COSTA Y SITUADA EN LOS PRIMEROS 6m
PRÓXIMOS AL MAR.
» OTRA PERPENDICULAR QUE SIRVE DE
ACCESO AL MAR.
• ZONA DE INFLUENCIA: TERRENOS SITUADOS HASTA
500 m, D LA RIVERA DEL MAR, EN LA QUE EXISTEN
UNAS NORMAS DE ORDENACIÓN URBANÍSTICA,
PERMITIÉNDOSE LA CONSTRUCCIÓN DE
APARCAMIENTOS Y DE EDIFICIOS CUYO NÚMERO Y
DIMENSIONES SE ADAPTE A LA LEGISLACIÓN
URBANÍSTICA LOCAL.

87. PLANIFICACIÓN GENERAL DE RIESGOS
MEDIDAS PREDICTIVAS
(espacial, temporal, intensidad)
MEDIDAS PREVENTIVAS MEDIDAS CORRECTIVAS
PELIGROSIDAD
Investigación
Mapas peligrosidad
Redes de vigilancia
EXPOSICIÓN
Mapas exposición
Ordenación territorio
Legislación
VULNERABILIDAD
No estructurales:
–Mapas vulnerabilidad y
riesgo.
– Ordenación del territorio
– Planes protección civil
– Seguros.
Estructurales:
–Carreteras
–Edificios
–Obras diversas: diques,
mallas, anclajes, muros,
terrazas, revegetación...
No estructurales:
- Información
- Actuación según planes
protección civil
Estructurales:
- Diques, barreras,...

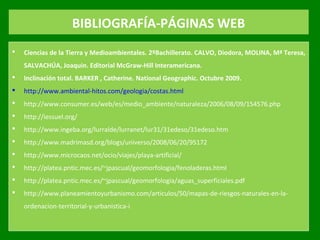

88. BIBLIOGRAFÍA-PÁGINAS WEB
 Ciencias de la Tierra y Medioambientales. 2ºBachillerato. CALVO, Diodora, MOLINA, Mª Teresa,
SALVACHÚA, Joaquin. Editorial McGraw-Hill Interamericana.
 Inclinación total. BARKER , Catherine. National Geographic. Octubre 2009.
 http://www.ambiental­hitos.com/geologia/costas.html
 http://www.consumer.es/web/es/medio_ambiente/naturaleza/2006/08/09/154576.php
 http://iessuel.org/
 http://www.ingeba.org/lurralde/lurranet/lur31/31edeso/31edeso.htm
 http://www.madrimasd.org/blogs/universo/2008/06/20/95172
 http://www.microcaos.net/ocio/viajes/playa­artificial/
 http://platea.pntic.mec.es/~jpascual/geomorfologia/fenoladeras.html
 http://platea.pntic.mec.es/~jpascual/geomorfologia/aguas_superficiales.pdf
 http://www.planeamientoyurbanismo.com/articulos/50/mapas­de­riesgos­naturales­en­la­
ordenacion­territorial­y­urbanistica­i
