Este documento describe varios tipos de riesgos derivados de movimientos de terrenos como hundimientos, deslizamientos e inestabilidad de laderas. Explica fenómenos como subsidencias, suelos expansivos, diapiros y diferentes tipos de movimientos de laderas, así como medidas preventivas y correctoras para cada uno. Los riesgos incluyen pérdidas de vidas y daños a infraestructura cuando estos fenómenos se desencadenan.

1. Riesgos derivados de hundimientos e inestabilidad de laderas

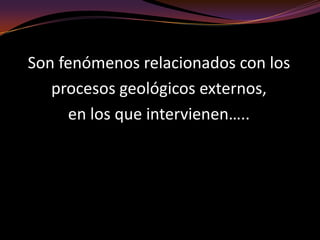

2. Son fenómenos relacionados con los procesos geológicos externos, en los que intervienen…..

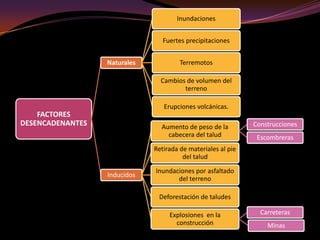

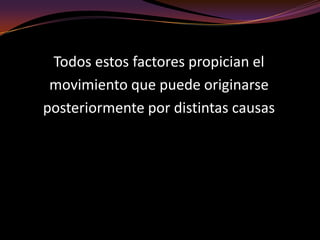

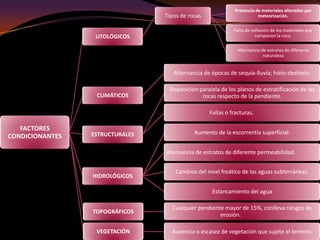

4. Todos estos factores propician el movimiento que puede originarse posteriormente por distintas causas

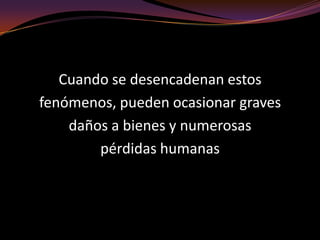

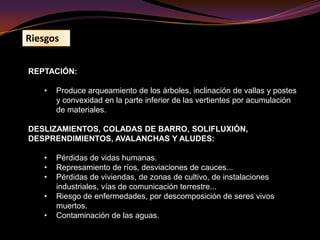

6. Cuando se desencadenan estos fenómenos, pueden ocasionar graves daños a bienes y numerosas pérdidas humanas

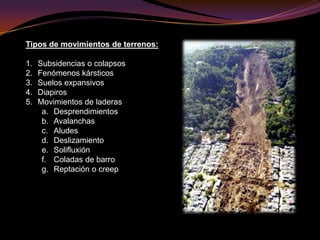

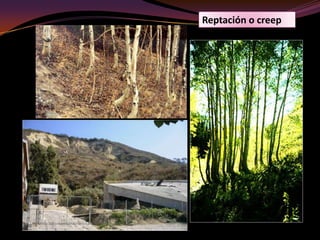

7. Tipos de movimientos de terrenos:Subsidencias o colapsosFenómenos kársticosSuelos expansivosDiapirosMovimientos de laderasDesprendimientosAvalanchasAludesDeslizamientoSolifluxiónColadas de barroReptación o creep

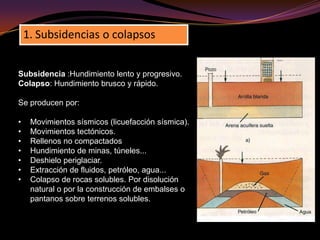

8. Subsidencias o colapsosSubsidencia :Hundimiento lento y progresivo. Colapso: Hundimiento brusco y rápido. Se producen por: Movimientos sísmicos (licuefacción sísmica).

9. Movimientos tectónicos.

10. Rellenos no compactados

11. Hundimiento de minas, túneles...

12. Deshielo periglaciar.

13. Extracción de fluidos, petróleo, agua...

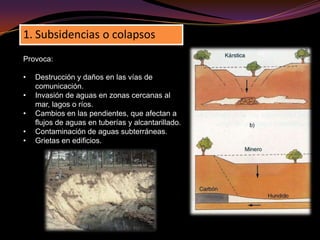

14. Colapso de rocas solubles. Por disolución natural o por la construcción de embalses o pantanos sobre terrenos solubles. Subsidencias o colapsosProvoca: Destrucción y daños en las vías de comunicación.

15. Invasión de aguas en zonas cercanas al mar, lagos o ríos.

16. Cambios en las pendientes, que afectan a flujos de aguas en tuberías y alcantarillado.

17. Contaminación de aguas subterráneas.

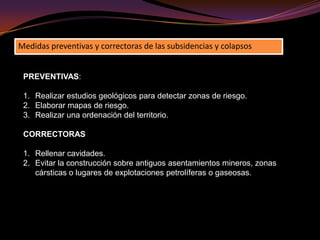

18. Grietas en edificios. Medidas preventivas y correctoras de las subsidencias y colapsosPREVENTIVAS: Realizar estudios geológicos para detectar zonas de riesgo. Elaborar mapas de riesgo. Realizar una ordenación del territorio. CORRECTORAS Rellenar cavidades. Evitar la construcción sobre antiguos asentamientos mineros, zonas cársticas o lugares de explotaciones petrolíferas o gaseosas.

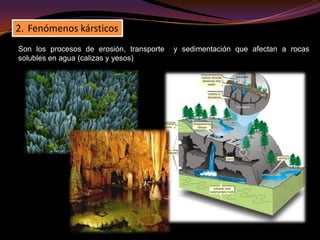

19. Fenómenos kársticosSon los procesos de erosión, transporte y sedimentación que afectan a rocas solubles en agua (calizas y yesos)

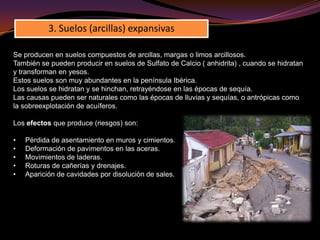

20. 3. Suelos (arcillas) expansivasSe producen en suelos compuestos de arcillas, margas o limos arcillosos. También se pueden producir en suelos de Sulfato de Calcio ( anhidrita) , cuando se hidratan y transforman en yesos. Estos suelos son muy abundantes en la península Ibérica. Los suelos se hidratan y se hinchan, retrayéndose en las épocas de sequía. Las causas pueden ser naturales como las épocas de lluvias y sequías, o antrópicas como la sobreexplotación de acuíferos. Los efectos que produce (riesgos) son: Pérdida de asentamiento en muros y cimientos.

21. Deformación de pavimentos en las aceras.

22. Movimientos de laderas.

23. Roturas de cañerías y drenajes.

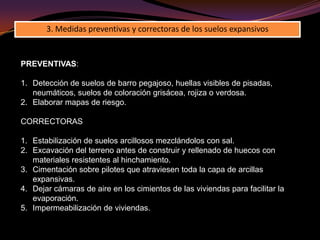

24. Aparición de cavidades por disolución de sales. 3. Medidas preventivas y correctoras de los suelos expansivosPREVENTIVAS: Detección de suelos de barro pegajoso, huellas visibles de pisadas, neumáticos, suelos de coloración grisácea, rojiza o verdosa.Elaborar mapas de riesgo. CORRECTORAS Estabilización de suelos arcillosos mezclándolos con sal. Excavación del terreno antes de construir y rellenado de huecos con materiales resistentes al hinchamiento. Cimentación sobre pilotes que atraviesen toda la capa de arcillas expansivas. Dejar cámaras de aire en los cimientos de las viviendas para facilitar la evaporación. Impermeabilización de viviendas.

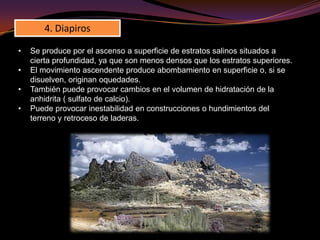

25. 4. DiapirosSe produce por el ascenso a superficie de estratos salinos situados a cierta profundidad, ya que son menos densos que los estratos superiores.

26. El movimiento ascendente produce abombamiento en superficie o, si se disuelven, originan oquedades.

27. También puede provocar cambios en el volumen de hidratación de la anhidrita ( sulfato de calcio).

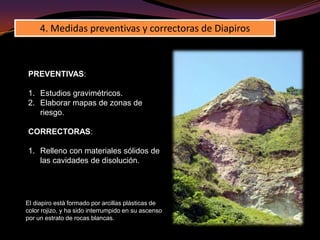

28. Puede provocar inestabilidad en construcciones o hundimientos del terreno y retroceso de laderas. 4. Medidas preventivas y correctoras de DiapirosPREVENTIVAS: Estudios gravimétricos. Elaborar mapas de zonas de riesgo. CORRECTORAS: Relleno con materiales sólidos de las cavidades de disolución. El diapiro está formado por arcillas plásticas de color rojizo, y ha sido interrumpido en su ascenso por un estrato de rocas blancas.

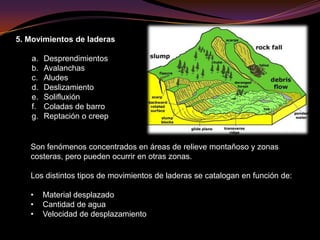

29. 5. Movimientos de laderasDesprendimientosAvalanchasAludesDeslizamientoSolifluxiónColadas de barroReptación o creepSon fenómenos concentrados en áreas de relieve montañoso y zonas costeras, pero pueden ocurrir en otras zonas.Los distintos tipos de movimientos de laderas se catalogan en función de:Material desplazado

30. Cantidad de agua

31. Velocidad de desplazamientoDesprendimientosCaída brusca y aislada de rocas en un talud. Se favorece por:Meteorización mecánica (gelifracción)Ciclos de helada-deshieloErosión de materiales blandos en la baseVuelcos de materialEn la base de las laderas se acumulan rocas en forma de derrubios de gravedad (pedreras)

32. Desprendimientos

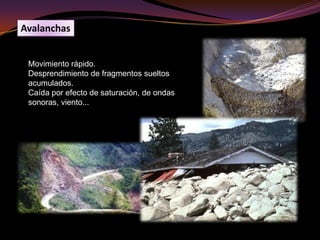

33. AvalanchasMovimiento rápido. Desprendimiento de fragmentos sueltos acumulados. Caída por efecto de saturación, de ondas sonoras, viento...

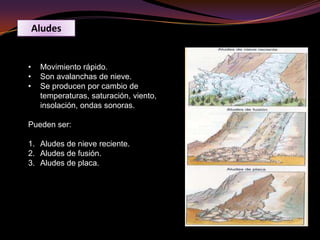

34. AludesMovimiento rápido.

35. Son avalanchas de nieve.

36. Se producen por cambio de temperaturas, saturación, viento, insolación, ondas sonoras. Pueden ser: Aludes de nieve reciente. Aludes de fusión. Aludes de placa.

37. Aludes de fusión. Aludes de nieve reciente. Aludes de placa.

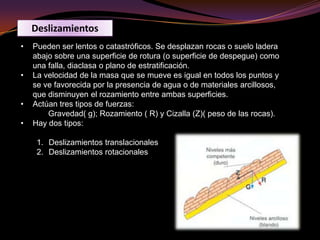

38. DeslizamientosPueden ser lentos o catastróficos. Se desplazan rocas o suelo ladera abajo sobre una superficie de rotura (o superficie de despegue) como una falla, diaclasa o plano de estratificación.

39. La velocidad de la masa que se mueve es igual en todos los puntos y se ve favorecida por la presencia de agua o de materiales arcillosos, que disminuyen el rozamiento entre ambas superficies.

40. Actúan tres tipos de fuerzas: Gravedad( g); Rozamiento ( R) y Cizalla (Z)( peso de las rocas). Hay dos tipos:Deslizamientos translacionalesDeslizamientos rotacionales

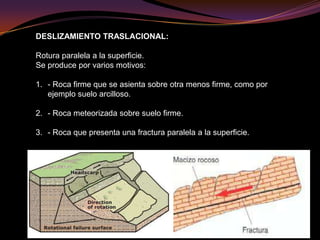

41. DESLIZAMIENTO TRASLACIONAL: Rotura paralela a la superficie. Se produce por varios motivos: - Roca firme que se asienta sobre otra menos firme, como por ejemplo suelo arcilloso. - Roca meteorizada sobre suelo firme. - Roca que presenta una fractura paralela a la superficie.
