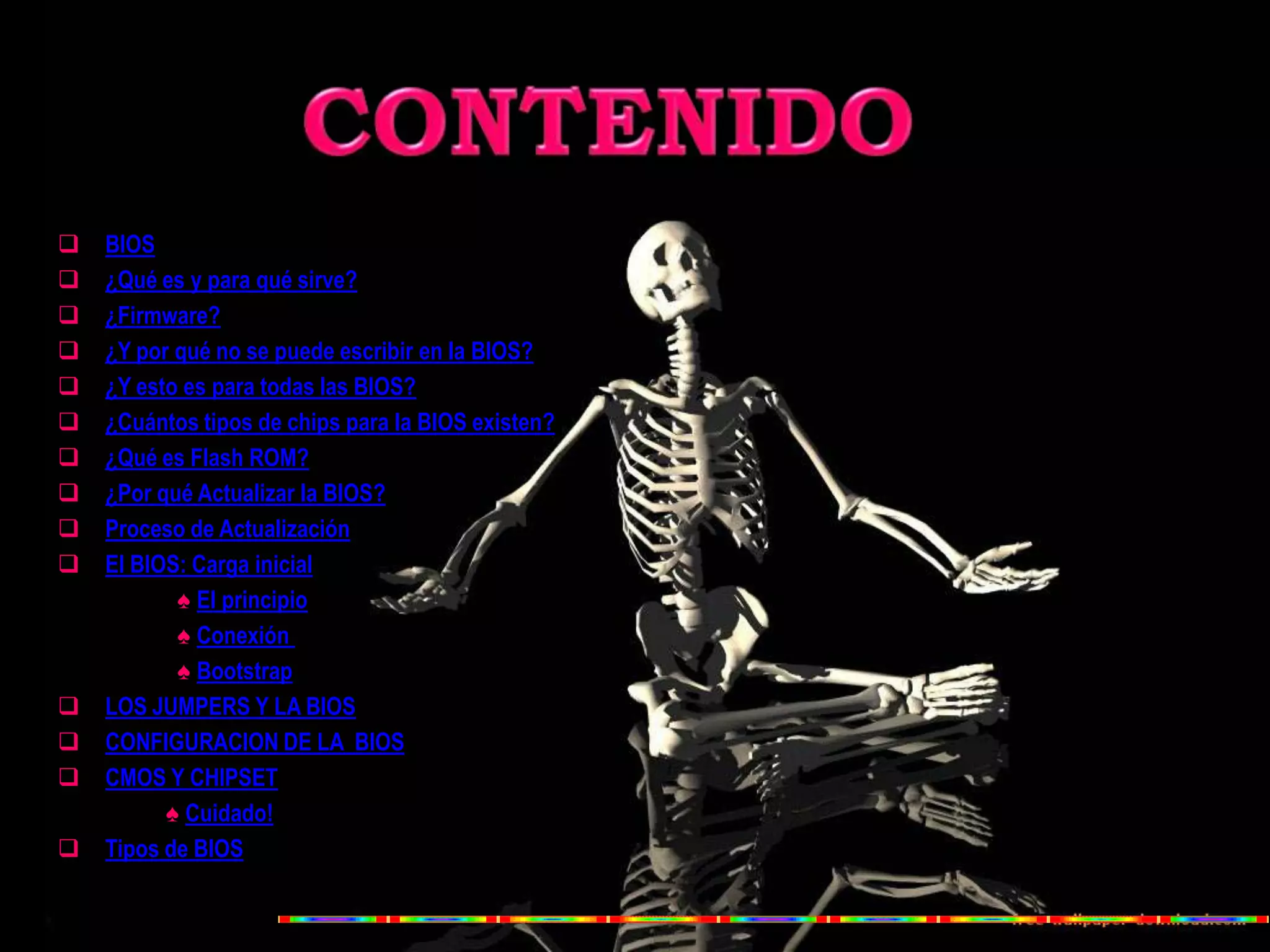

   BIOS
   ¿Qué es y para qué sirve?
   ¿Firmware?
   ¿Y por qué no se puede escribir en la BIOS?
   ¿Y esto es para todas las BIOS?
   ¿Cuántos tipos de chips para la BIOS existen?
   ¿Qué es Flash ROM?
   ¿Por qué Actualizar la BIOS?
   Proceso de Actualización
   El BIOS: Carga inicial
           ♠ El principio
           ♠ Conexión
           ♠ Bootstrap
   LOS JUMPERS Y LA BIOS
   CONFIGURACION DE LA BIOS
   CMOS Y CHIPSET
          ♠ Cuidado!

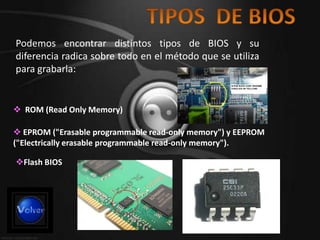

   Tipos de BIOS
BIOS, acrónimo de Basic Input-Output System
Es un tipo de Software muy básico que localiza el Sistema Operativo en la memoria
RAM, brinda una comunicación de muy bajo nivel y configuración del Hardware
residente en nuestro ordenador.
•   La BIOS es un firmware presente en las computadoras, contiene las
    instrucciones más elementales para que puedan funcionar y desempeñarse
    adecuadamente, pueden incluir rutinas básicas de control de los dispositivos.

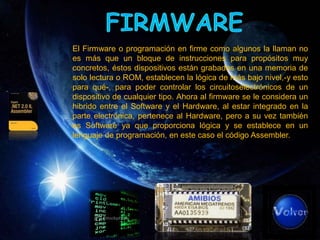

El Firmware o programación en firme como algunos la llaman no
es más que un bloque de instrucciones para propósitos muy
concretos, éstos dispositivos están grabados en una memoria de
solo lectura o ROM, establecen la lógica de más bajo nivel,-y esto
para qué-, para poder controlar los circuitoselectrónicos de un
dispositivo de cualquier tipo. Ahora al firmware se le considera un
hibrido entre el Software y el Hardware, al estar integrado en la
parte electrónica, pertenece al Hardware, pero a su vez también
es Software ya que proporciona lógica y se establece en un
lenguaje de programación, en este caso el código Assembler.

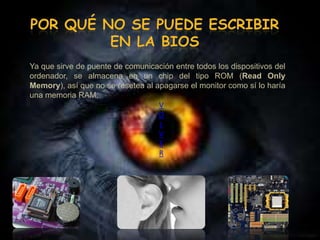

Ya que sirve de puente de comunicación entre todos los dispositivos del
ordenador, se almacena en un chip del tipo ROM (Read Only
Memory), así que no se resetea al apagarse el monitor como sí lo haría
una memoria RAM.
                                   V
                                   O
                                   L
                                   V
                                   E
                                   R
RomBiOs

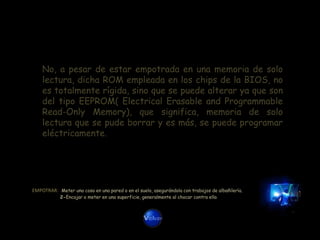

No, a pesar de estar empotrada en una memoria de solo
    lectura, dicha ROM empleada en los chips de la BIOS, no
    es totalmente rígida, sino que se puede alterar ya que son
    del tipo EEPROM( Electrical Erasable and Programmable
    Read-Only Memory), que significa, memoria de solo
    lectura que se pude borrar y es más, se puede programar
    eléctricamente.




EMPOTRAR: Meter una cosa en una pared o en el suelo, asegurándola con trabajos de albañilería.
            2-Encajar o meter en una superficie, generalmente al chocar contra ella

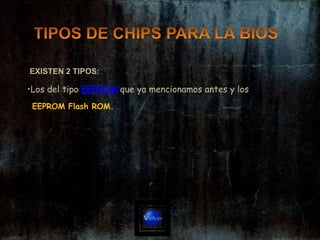

EXISTEN 2 TIPOS:

•Los del tipo EEPROM que ya mencionamos antes y los
 EEPROM Flash ROM.

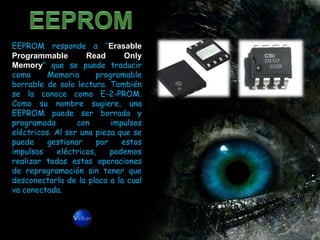

EEPROM responde a “Erasable
Programmable        Read       Only
Memory” que se puede traducir
como     Memoria       programable
borrable de solo lectura. También
se la conoce como E-2-PROM.
Como su nombre sugiere, una
EEPROM puede ser borrada y
programada        con      impulsos
eléctricos. Al ser una pieza que se
puede     gestionar    por    estos
impulsos    eléctricos,    podemos
realizar todas estas operaciones
de reprogramación sin tener que
desconectarla de la placa a la cual
va conectada.

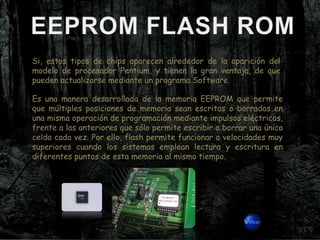

Si, estos tipos de chips aparecen alrededor de la aparición del
modelo de procesador Pentium, y tienen la gran ventaja, de que
pueden actualizarse mediante un programa Software.

Es una manera desarrollada de la memoria EEPROM que permite
que múltiples posiciones de memoria sean escritas o borradas en
una misma operación de programación mediante impulsos eléctricos,
frente a las anteriores que sólo permite escribir o borrar una única
celda cada vez. Por ello, flash permite funcionar a velocidades muy
superiores cuando los sistemas emplean lectura y escritura en
diferentes puntos de esta memoria al mismo tiempo.

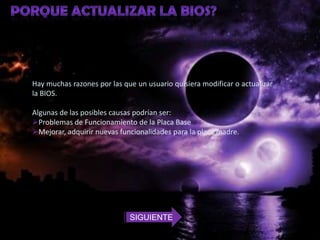

Hay muchas razones por las que un usuario quisiera modificar o actualizar
la BIOS.

Algunas de las posibles causas podrían ser:
Problemas de Funcionamiento de la Placa Base
Mejorar, adquirir nuevas funcionalidades para la placa madre.




                             SIGUIENTE

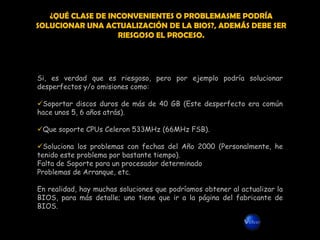

¿QUÉ CLASE DE INCONVENIENTES O PROBLEMASME PODRÍA
SOLUCIONAR UNA ACTUALIZACIÓN DE LA BIOS?, ADEMÁS DEBE SER
                   RIESGOSO EL PROCESO.




Si, es verdad que es riesgoso, pero por ejemplo podría solucionar
desperfectos y/o omisiones como:

Soportar discos duros de más de 40 GB (Este desperfecto era común
hace unos 5, 6 años atrás).

Que soporte CPUs Celeron 533MHz (66MHz FSB).

Soluciona los problemas con fechas del Año 2000 (Personalmente, he
tenido este problema por bastante tiempo).
Falta de Soporte para un procesador determinado
Problemas de Arranque, etc.

En realidad, hay muchas soluciones que podríamos obtener al actualizar la
BIOS, para más detalle; uno tiene que ir a la página del fabricante de
BIOS.

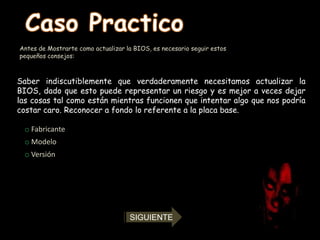

Antes de Mostrarte como actualizar la BIOS, es necesario seguir estos
pequeños consejos:



Saber indiscutiblemente que verdaderamente necesitamos actualizar la
BIOS, dado que esto puede representar un riesgo y es mejor a veces dejar
las cosas tal como están mientras funcionen que intentar algo que nos podría
costar caro. Reconocer a fondo lo referente a la placa base.

 o Fabricante
 o Modelo
 o Versión




                                    SIGUIENTE

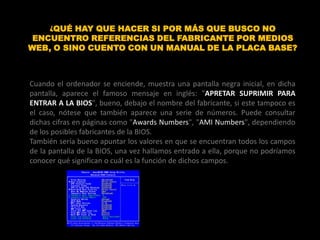

¿QUÉ HAY QUE HACER SI POR MÁS QUE BUSCO NO
 ENCUENTRO REFERENCIAS DEL FABRICANTE POR MEDIOS
WEB, O SINO CUENTO CON UN MANUAL DE LA PLACA BASE?



Cuando el ordenador se enciende, muestra una pantalla negra inicial, en dicha
pantalla, aparece el famoso mensaje en inglés: "APRETAR SUPRIMIR PARA
ENTRAR A LA BIOS", bueno, debajo el nombre del fabricante, si este tampoco es
el caso, nótese que también aparece una serie de números. Puede consultar
dichas cifras en páginas como "Awards Numbers", "AMI Numbers", dependiendo
de los posibles fabricantes de la BIOS.
También sería bueno apuntar los valores en que se encuentran todos los campos
de la pantalla de la BIOS, una vez hallamos entrado a ella, porque no podríamos
conocer qué significan o cuál es la función de dichos campos.

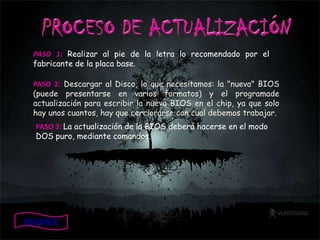

PASO 1: Realizar al pie de la letra lo recomendado por el
  fabricante de la placa base.

  PASO 2: Descargar al Disco, lo que necesitamos: la "nueva" BIOS
  (puede presentarse en varios formatos) y el programade
  actualización para escribir la nueva BIOS en el chip, ya que solo
  hay unos cuantos, hay que cerciorarse con cual debemos trabajar.
   PASO 3: La actualización de la BIOS deberá hacerse en el modo
   DOS puro, mediante comandos.




SIGUIENTE
PASO 4: Para poder llegar al modo DOS, puro, no símbolo del sistema:


   Mediante un disco de Arranque.

   No Utilizar el disco de arranque mediante
   Windows 9x sino mediante el comando FORMAT
   A:/S o SYS A: en un disco ya formateado.

   Arrancando desde el disco duro (F8, entrar al Modo
   Sólo Símbolo del Sistema).
   Arrancar el modo DOS y hacer una copia del BIOS
   actual mediante programas como AWDFLASH por
   ejemplo.
   Grabar la nueva BIOS
   Por ninguna causa, apague el ordenador mientras el
   asistente no haya terminado de actualizar. Hay un alto
   riesgo, ya que el ordenador no podrá arrancar.
   Reiniciar el Equipo

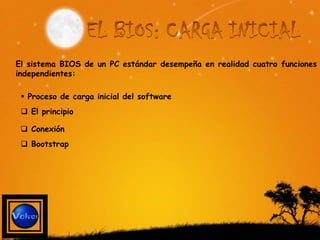

El sistema BIOS de un PC estándar desempeña en realidad cuatro funciones
independientes:

  Proceso de carga inicial del software
  El principio

  Conexión
  Bootstrap

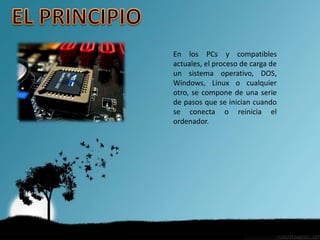

En los PCs y compatibles
actuales, el proceso de carga de
un sistema operativo, DOS,
Windows, Linux o cualquier
otro, se compone de una serie
de pasos que se inician cuando
se conecta o reinicia el
ordenador.
 Se da tensión a la fuente de alimentación

 Señal Power Good
 El procesador arranca cuando se retira la señal de
reset


La finalidad de este proceso es evitar que el
procesador      arranque      prematuramente,
cuando las tensiones de alimentación no son
todavía correctas, lo que podría producir
daños en el hardware. Es el mismo sistema
que se utiliza para un reinicio en caliente
cuando pulsa en el botón marcado “Reset” en
el frontal de su PC. Este botón pone a masa la
línea del bus conectada a la patilla reset de
procesador.

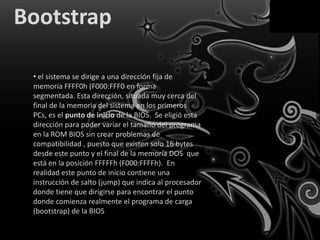

Bootstrap

 • el sistema se dirige a una dirección fija de
 memoria FFFF0h (F000:FFF0 en forma
 segmentada. Esta dirección, situada muy cerca del
 final de la memoria del sistema en los primeros
 PCs, es el punto de inicio de la BIOS. Se eligió esta
 dirección para poder variar el tamaño del programa
 en la ROM BIOS sin crear problemas de
 compatibilidad , puesto que existen solo 16 bytes
 desde este punto y el final de la memoria DOS que
 está en la posición FFFFFh (F000:FFFFh). En
 realidad este punto de inicio contiene una
 instrucción de salto (jump) que indica al procesador
 donde tiene que dirigirse para encontrar el punto
 donde comienza realmente el programa de carga
 (bootstrap) de la BIOS

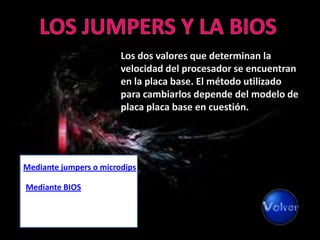

Los dos valores que determinan la
                        velocidad del procesador se encuentran
                        en la placa base. El método utilizado
                        para cambiarlos depende del modelo de
                        placa placa base en cuestión.




Mediante jumpers o microdips

Mediante BIOS
Tanto los jumpers como los microdips actúan como interruptores que sirven
para cambiar la configuración de la placa base y lógicamente están colocados
en ella, por lo que para cambiar su posición hay que abrir el ordenador. Ambos
tienen dos posiciones: "on" y "off" o "close" y "open".
Los jumpers son unas pequeñas patillas metálicas que salen
perpendicularmente de la placa base. Si llevan encima una tapa es que están
en posición "on" o "close" (circuito cerrado) y si no, están en "off" u "open"
(circuito abierto).

     JUMPERS


Los microdips tienen la misma función que los jumpers pero bajo otra forma.
Es como una cajita con pequeñas patillas que pueden tener las dos posiciones
mencionadas anteriormente.
                             MICRODIPS

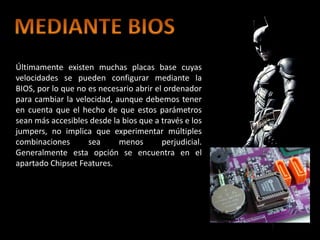

Últimamente existen muchas placas base cuyas
velocidades se pueden configurar mediante la
BIOS, por lo que no es necesario abrir el ordenador
para cambiar la velocidad, aunque debemos tener
en cuenta que el hecho de que estos parámetros
sean más accesibles desde la bios que a través e los
jumpers, no implica que experimentar múltiples
combinaciones       sea     menos        perjudicial.
Generalmente esta opción se encuentra en el
apartado Chipset Features.

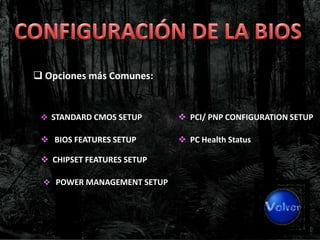

 Opciones más Comunes:


  STANDARD CMOS SETUP       PCI/ PNP CONFIGURATION SETUP

  BIOS FEATURES SETUP       PC Health Status

  CHIPSET FEATURES SETUP

  POWER MANAGEMENT SETUP

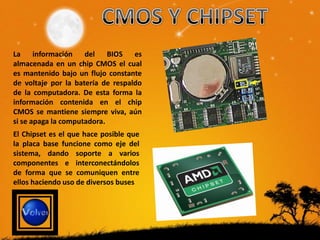

La información       del    BIOS   es
almacenada en un chip CMOS el cual
es mantenido bajo un flujo constante
de voltaje por la batería de respaldo
de la computadora. De esta forma la
información contenida en el chip
CMOS se mantiene siempre viva, aún
si se apaga la computadora.
El Chipset es el que hace posible que
la placa base funcione como eje del
sistema, dando soporte a varios
componentes e interconectándolos
de forma que se comuniquen entre
ellos haciendo uso de diversos buses

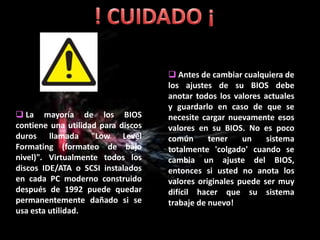

 Antes de cambiar cualquiera de
                                    los ajustes de su BIOS debe
                                    anotar todos los valores actuales
                                    y guardarlo en caso de que se
 La mayoría de los BIOS            necesite cargar nuevamente esos
contiene una utilidad para discos   valores en su BIOS. No es poco
duros llamada "Low Level            común      tener    un    sistema
Formating (formateo de bajo         totalmente 'colgado' cuando se
nivel)". Virtualmente todos los     cambia un ajuste del BIOS,
discos IDE/ATA o SCSI instalados    entonces si usted no anota los
en cada PC moderno construido       valores originales puede ser muy
después de 1992 puede quedar        difícil hacer que su sistema
permanentemente dañado si se        trabaje de nuevo!
usa esta utilidad.
Podemos encontrar distintos tipos de BIOS y su
diferencia radica sobre todo en el método que se utiliza
para grabarla:


 ROM (Read Only Memory)

 EPROM ("Erasable programmable read-only memory") y EEPROM
("Electrically erasable programmable read-only memory").

Flash BIOS

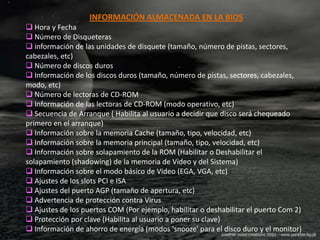

INFORMACIÓN ALMACENADA EN LA BIOS
 Hora y Fecha
 Número de Disqueteras
 información de las unidades de disquete (tamaño, número de pistas, sectores,
cabezales, etc)
 Número de discos duros
 Información de los discos duros (tamaño, número de pistas, sectores, cabezales,
modo, etc)
 Número de lectoras de CD-ROM
 Información de las lectoras de CD-ROM (modo operativo, etc)
 Secuencia de Arranque ( Habilita al usuario a decidir que disco será chequeado
primero en el arranque)
 Información sobre la memoria Cache (tamaño, tipo, velocidad, etc)
 Información sobre la memoria principal (tamaño, tipo, velocidad, etc)
 Información sobre solapamiento de la ROM (Habilitar o Deshabilitar el
solapamiento (shadowing) de la memoria de Video y del Sistema)
 Información sobre el modo básico de Video (EGA, VGA, etc)
 Ajustes de los slots PCI e ISA
 Ajustes del puerto AGP (tamaño de apertura, etc)
 Advertencia de protección contra Virus
 Ajustes de los puertos COM (Por ejemplo, habilitar o deshabilitar el puerto Com 2)
 Protección por clave (Habilita al usuario a poner su clave)
 Información de ahorro de energía (modos 'snooze' para el disco duro y el monitor)

Más contenido relacionado

La actualidad más candente

Manual para subir de lup
Manual para  subir de lupManual para  subir de lup
Manual para subir de lup
Diego Israel Hanenriquez

Rene manual
Rene manualRene manual
Rene manual
guadalupe2392

Memoria ROM BIOS
Memoria ROM BIOSMemoria ROM BIOS
Memoria ROM BIOS
Galo Gallardo Mendoza

Todo lo relacionado sobre la bios
Todo lo relacionado sobre la biosTodo lo relacionado sobre la bios
Todo lo relacionado sobre la bios
cadamecortes237

LA BIOS Y PARA QUE SIRVE
LA BIOS Y PARA QUE SIRVELA BIOS Y PARA QUE SIRVE
LA BIOS Y PARA QUE SIRVE
zohhy Arias

Bios
BiosBios
Bios
lorens26

Todo lo relacionado sobre la bios
Todo lo relacionado sobre la biosTodo lo relacionado sobre la bios
Todo lo relacionado sobre la bios
cadamecortes237

Conocidas como memorias rom
Conocidas como memorias romConocidas como memorias rom
Conocidas como memorias rom
Espinar

Setup o bios_sergio_redondo[1]
Setup o bios_sergio_redondo[1]Setup o bios_sergio_redondo[1]
Setup o bios_sergio_redondo[1]
INGJOINER

B I O S
B I O SB I O S
B I O S
teovera

Bios
BiosBios
Bios
Rafa

La Bios
La Bios La Bios
Bios y set up
Bios y set upBios y set up
Bios y set up
alejandra

Bios powerpoint numero dos
Bios powerpoint numero dosBios powerpoint numero dos
Bios powerpoint numero dos
Thekarinac

Secuencia de Arranque
Secuencia de ArranqueSecuencia de Arranque
Secuencia de Arranque
JOSE ALBERTO DIAZ GARCIA

Bios
Bios Bios
Bios, cmos, pila, setup
Bios, cmos, pila, setupBios, cmos, pila, setup
Bios, cmos, pila, setup
PAGM626


La actualidad más candente (17)

Manual para subir de lup
Manual para  subir de lupManual para  subir de lup
Manual para subir de lup

Rene manual
Rene manualRene manual
Rene manual

Memoria ROM BIOS
Memoria ROM BIOSMemoria ROM BIOS
Memoria ROM BIOS

Todo lo relacionado sobre la bios
Todo lo relacionado sobre la biosTodo lo relacionado sobre la bios
Todo lo relacionado sobre la bios

LA BIOS Y PARA QUE SIRVE
LA BIOS Y PARA QUE SIRVELA BIOS Y PARA QUE SIRVE
LA BIOS Y PARA QUE SIRVE

Bios
BiosBios
Bios

Todo lo relacionado sobre la bios
Todo lo relacionado sobre la biosTodo lo relacionado sobre la bios
Todo lo relacionado sobre la bios

Conocidas como memorias rom
Conocidas como memorias romConocidas como memorias rom
Conocidas como memorias rom

Setup o bios_sergio_redondo[1]
Setup o bios_sergio_redondo[1]Setup o bios_sergio_redondo[1]
Setup o bios_sergio_redondo[1]

B I O S
B I O SB I O S
B I O S

Bios
BiosBios
Bios

La Bios
La Bios La Bios
La Bios

Bios y set up
Bios y set upBios y set up
Bios y set up

Bios powerpoint numero dos
Bios powerpoint numero dosBios powerpoint numero dos
Bios powerpoint numero dos

Secuencia de Arranque
Secuencia de ArranqueSecuencia de Arranque
Secuencia de Arranque

Bios
Bios Bios
Bios

Bios, cmos, pila, setup
Bios, cmos, pila, setupBios, cmos, pila, setup
Bios, cmos, pila, setup


Destacado

Prueba de síntesis tercero medio
Prueba  de síntesis tercero medioPrueba  de síntesis tercero medio
Prueba de síntesis tercero medio
San Sebastián University

1 er trabajo odi 5to bach...
1 er trabajo odi 5to bach...1 er trabajo odi 5to bach...
1 er trabajo odi 5to bach...
eduardo bolaños

Formación del Pensamiento I
Formación del Pensamiento IFormación del Pensamiento I
Formación del Pensamiento I
Rodolfo A. Martinez Ochoa

Innovation - Neue Prozesse, Methoden und Tools sind gefragt
Innovation - Neue Prozesse, Methoden und Tools sind gefragtInnovation - Neue Prozesse, Methoden und Tools sind gefragt
Innovation - Neue Prozesse, Methoden und Tools sind gefragt
Jürg Wyss

Et le français dans tout ça #29
Et le français dans tout ça #29Et le français dans tout ça #29
Et le français dans tout ça #29
Florence Augustine

Une cyberentreprise sur WordPress - WordCamp Montréal 2013
Une cyberentreprise sur WordPress - WordCamp Montréal 2013Une cyberentreprise sur WordPress - WordCamp Montréal 2013
Une cyberentreprise sur WordPress - WordCamp Montréal 2013
Danielle Guerin

Kinder Daniel
Kinder DanielKinder Daniel
Kinder Daniel
Sarah

Pouvoirs du stereotype
Pouvoirs du stereotypePouvoirs du stereotype
Pouvoirs du stereotype
Andre Gunthert

Crónica III Simposio Latinoamericano Pequeños Rumiantes Perú
Crónica III Simposio Latinoamericano Pequeños Rumiantes PerúCrónica III Simposio Latinoamericano Pequeños Rumiantes Perú
Crónica III Simposio Latinoamericano Pequeños Rumiantes Perú
gomezurviola

Sindrome de asperger
Sindrome de aspergerSindrome de asperger
Sindrome de asperger
Jorge Pelaez

First20120426jhm
First20120426jhmFirst20120426jhm
First20120426jhm
University of Geneva

Balda Geschäftsbericht 2012 deutsch
Balda Geschäftsbericht 2012 deutschBalda Geschäftsbericht 2012 deutsch
Balda Geschäftsbericht 2012 deutsch
Balda AG

Linked Open Data Pilotprojekt Österreich - LOD Pilot AT
Linked Open Data Pilotprojekt Österreich - LOD Pilot ATLinked Open Data Pilotprojekt Österreich - LOD Pilot AT
Linked Open Data Pilotprojekt Österreich - LOD Pilot AT
Martin Kaltenböck

Hecho en méxico, hecho en gf k méxico bicentenario-2010
Hecho en méxico, hecho en gf k  méxico bicentenario-2010Hecho en méxico, hecho en gf k  méxico bicentenario-2010
Hecho en méxico, hecho en gf k méxico bicentenario-2010
Walkiria Calva

Funnelblick #1: Alle Macht dem Mitarbeiter: Warum Mitarbeiter Marken werden m...
Funnelblick #1: Alle Macht dem Mitarbeiter: Warum Mitarbeiter Marken werden m...Funnelblick #1: Alle Macht dem Mitarbeiter: Warum Mitarbeiter Marken werden m...
Funnelblick #1: Alle Macht dem Mitarbeiter: Warum Mitarbeiter Marken werden m...
Funnelblick

Clase 1 mesopotamia
Clase 1 mesopotamiaClase 1 mesopotamia
Clase 1 mesopotamia
San Sebastián University

Livre blanc ereputation_portaildespme
Livre blanc ereputation_portaildespmeLivre blanc ereputation_portaildespme
Livre blanc ereputation_portaildespme
Portail des PME

Presentacion Apro Tech Lat Am Colombia Oct 2008 V0.0
Presentacion Apro Tech Lat Am Colombia Oct 2008 V0.0Presentacion Apro Tech Lat Am Colombia Oct 2008 V0.0
Presentacion Apro Tech Lat Am Colombia Oct 2008 V0.0
congresoandicom


Destacado (20)

Prueba de síntesis tercero medio
Prueba  de síntesis tercero medioPrueba  de síntesis tercero medio
Prueba de síntesis tercero medio

1 er trabajo odi 5to bach...
1 er trabajo odi 5to bach...1 er trabajo odi 5to bach...
1 er trabajo odi 5to bach...

Formación del Pensamiento I
Formación del Pensamiento IFormación del Pensamiento I
Formación del Pensamiento I

Innovation - Neue Prozesse, Methoden und Tools sind gefragt
Innovation - Neue Prozesse, Methoden und Tools sind gefragtInnovation - Neue Prozesse, Methoden und Tools sind gefragt
Innovation - Neue Prozesse, Methoden und Tools sind gefragt

Et le français dans tout ça #29
Et le français dans tout ça #29Et le français dans tout ça #29
Et le français dans tout ça #29

Une cyberentreprise sur WordPress - WordCamp Montréal 2013
Une cyberentreprise sur WordPress - WordCamp Montréal 2013Une cyberentreprise sur WordPress - WordCamp Montréal 2013
Une cyberentreprise sur WordPress - WordCamp Montréal 2013

Kinder Daniel
Kinder DanielKinder Daniel
Kinder Daniel

05 nationalpark
05 nationalpark05 nationalpark
05 nationalpark

Pouvoirs du stereotype
Pouvoirs du stereotypePouvoirs du stereotype
Pouvoirs du stereotype

Crónica III Simposio Latinoamericano Pequeños Rumiantes Perú
Crónica III Simposio Latinoamericano Pequeños Rumiantes PerúCrónica III Simposio Latinoamericano Pequeños Rumiantes Perú
Crónica III Simposio Latinoamericano Pequeños Rumiantes Perú

Sindrome de asperger
Sindrome de aspergerSindrome de asperger
Sindrome de asperger

First20120426jhm
First20120426jhmFirst20120426jhm
First20120426jhm

Balda Geschäftsbericht 2012 deutsch
Balda Geschäftsbericht 2012 deutschBalda Geschäftsbericht 2012 deutsch
Balda Geschäftsbericht 2012 deutsch

Linked Open Data Pilotprojekt Österreich - LOD Pilot AT
Linked Open Data Pilotprojekt Österreich - LOD Pilot ATLinked Open Data Pilotprojekt Österreich - LOD Pilot AT
Linked Open Data Pilotprojekt Österreich - LOD Pilot AT

Hecho en méxico, hecho en gf k méxico bicentenario-2010
Hecho en méxico, hecho en gf k  méxico bicentenario-2010Hecho en méxico, hecho en gf k  méxico bicentenario-2010
Hecho en méxico, hecho en gf k méxico bicentenario-2010

Funnelblick #1: Alle Macht dem Mitarbeiter: Warum Mitarbeiter Marken werden m...
Funnelblick #1: Alle Macht dem Mitarbeiter: Warum Mitarbeiter Marken werden m...Funnelblick #1: Alle Macht dem Mitarbeiter: Warum Mitarbeiter Marken werden m...
Funnelblick #1: Alle Macht dem Mitarbeiter: Warum Mitarbeiter Marken werden m...

Clase 1 mesopotamia
Clase 1 mesopotamiaClase 1 mesopotamia
Clase 1 mesopotamia

Livre blanc ereputation_portaildespme
Livre blanc ereputation_portaildespmeLivre blanc ereputation_portaildespme
Livre blanc ereputation_portaildespme

Presentacion Apro Tech Lat Am Colombia Oct 2008 V0.0
Presentacion Apro Tech Lat Am Colombia Oct 2008 V0.0Presentacion Apro Tech Lat Am Colombia Oct 2008 V0.0
Presentacion Apro Tech Lat Am Colombia Oct 2008 V0.0

Pp verda grüne
Pp verda grünePp verda grüne
Pp verda grüne


Similar a RomBiOs

Bios
BiosBios
la bios
la biosla bios
la bios
SharkCuellar

Recuperacion del bios
Recuperacion del biosRecuperacion del bios
Recuperacion del bios
fox44

La bios y para que sirve
La bios y para que sirveLa bios y para que sirve
La bios y para que sirve
oscar859

Que es la bios
Que es la biosQue es la bios
Que es la bios
siiomara

Bios
BiosBios
Bios
cikamelo

Bios
BiosBios
Bios
cikamelo

Bios
BiosBios
Bios
deko

Bios
BiosBios
La BIOS
La BIOSLa BIOS
Manual para subir de lup
Manual para  subir de lupManual para  subir de lup
Manual para subir de lup
Diego Israel Hanenriquez

Bios
BiosBios
Bios
BiosBios
Setup
SetupSetup
Setup
Cinthia

Biosybiossetup
BiosybiossetupBiosybiossetup
Biosybiossetup
Javier Muñoz

Bios
BiosBios
La bios de la computadora
La bios de la computadoraLa bios de la computadora
La bios de la computadora
Teatro Libre

Bios
BiosBios
Bios
BiosBios
Bios y bios setup
Bios y bios setupBios y bios setup
Bios y bios setup
Jair Navarro Rojas


Similar a RomBiOs (20)

Bios
BiosBios
Bios

la bios
la biosla bios
la bios

Recuperacion del bios
Recuperacion del biosRecuperacion del bios
Recuperacion del bios

La bios y para que sirve
La bios y para que sirveLa bios y para que sirve
La bios y para que sirve

Que es la bios
Que es la biosQue es la bios
Que es la bios

Bios
BiosBios
Bios

Bios
BiosBios
Bios

Bios
BiosBios
Bios

Bios
BiosBios
Bios

La BIOS
La BIOSLa BIOS
La BIOS

Manual para subir de lup
Manual para  subir de lupManual para  subir de lup
Manual para subir de lup

Bios
BiosBios
Bios

Bios
BiosBios
Bios

Setup
SetupSetup
Setup

Biosybiossetup
BiosybiossetupBiosybiossetup
Biosybiossetup

Bios
BiosBios
Bios

La bios de la computadora
La bios de la computadoraLa bios de la computadora
La bios de la computadora

Bios
BiosBios
Bios

Bios
BiosBios
Bios

Bios y bios setup
Bios y bios setupBios y bios setup
Bios y bios setup


Más de salesperson

Grupo 4 CONFORMACION DE EQUIPOS
Grupo 4 CONFORMACION DE EQUIPOSGrupo 4 CONFORMACION DE EQUIPOS
Grupo 4 CONFORMACION DE EQUIPOS
salesperson

Configuracion de una red punto a punto
Configuracion de una red punto a puntoConfiguracion de una red punto a punto
Configuracion de una red punto a punto
salesperson

LOS ESTANDARES IEEE
LOS ESTANDARES IEEELOS ESTANDARES IEEE
LOS ESTANDARES IEEE
salesperson

ESTANDARES IEEE
 ESTANDARES IEEE ESTANDARES IEEE
ESTANDARES IEEE
salesperson

Redes ii
Redes iiRedes ii
Redes ii
salesperson

Redes ii
Redes iiRedes ii
Redes ii
salesperson

Redes Inalambricas II
Redes Inalambricas IIRedes Inalambricas II
Redes Inalambricas II
salesperson

Configuración de una red inalámbrica
Configuración de una red inalámbrica Configuración de una red inalámbrica
Configuración de una red inalámbrica
salesperson

Red inalambrica
Red inalambricaRed inalambrica
Red inalambrica
salesperson


Más de salesperson (9)

Grupo 4 CONFORMACION DE EQUIPOS
Grupo 4 CONFORMACION DE EQUIPOSGrupo 4 CONFORMACION DE EQUIPOS
Grupo 4 CONFORMACION DE EQUIPOS

Configuracion de una red punto a punto
Configuracion de una red punto a puntoConfiguracion de una red punto a punto
Configuracion de una red punto a punto

LOS ESTANDARES IEEE
LOS ESTANDARES IEEELOS ESTANDARES IEEE
LOS ESTANDARES IEEE

ESTANDARES IEEE
 ESTANDARES IEEE ESTANDARES IEEE
ESTANDARES IEEE

Redes ii
Redes iiRedes ii
Redes ii

Redes ii
Redes iiRedes ii
Redes ii

Redes Inalambricas II
Redes Inalambricas IIRedes Inalambricas II
Redes Inalambricas II

Configuración de una red inalámbrica
Configuración de una red inalámbrica Configuración de una red inalámbrica
Configuración de una red inalámbrica

Red inalambrica
Red inalambricaRed inalambrica
Red inalambrica


RomBiOs

  • 1. John Eider Cortés Dany Alexis Atehortua Juan David Sánchez John Eider Cortés Piedrahita John Darwin Giraldo Ing. EDWIN ALEXANDER GOMEZ ROBBY 2010
  • 2. BIOS  ¿Qué es y para qué sirve?  ¿Firmware?  ¿Y por qué no se puede escribir en la BIOS?  ¿Y esto es para todas las BIOS?  ¿Cuántos tipos de chips para la BIOS existen?  ¿Qué es Flash ROM?  ¿Por qué Actualizar la BIOS?  Proceso de Actualización  El BIOS: Carga inicial ♠ El principio ♠ Conexión ♠ Bootstrap  LOS JUMPERS Y LA BIOS  CONFIGURACION DE LA BIOS  CMOS Y CHIPSET ♠ Cuidado!  Tipos de BIOS
  • 3. BIOS, acrónimo de Basic Input-Output System Es un tipo de Software muy básico que localiza el Sistema Operativo en la memoria RAM, brinda una comunicación de muy bajo nivel y configuración del Hardware residente en nuestro ordenador.
  • 4. La BIOS es un firmware presente en las computadoras, contiene las instrucciones más elementales para que puedan funcionar y desempeñarse adecuadamente, pueden incluir rutinas básicas de control de los dispositivos.
  • 5. El Firmware o programación en firme como algunos la llaman no es más que un bloque de instrucciones para propósitos muy concretos, éstos dispositivos están grabados en una memoria de solo lectura o ROM, establecen la lógica de más bajo nivel,-y esto para qué-, para poder controlar los circuitoselectrónicos de un dispositivo de cualquier tipo. Ahora al firmware se le considera un hibrido entre el Software y el Hardware, al estar integrado en la parte electrónica, pertenece al Hardware, pero a su vez también es Software ya que proporciona lógica y se establece en un lenguaje de programación, en este caso el código Assembler.
  • 6. Ya que sirve de puente de comunicación entre todos los dispositivos del ordenador, se almacena en un chip del tipo ROM (Read Only Memory), así que no se resetea al apagarse el monitor como sí lo haría una memoria RAM. V O L V E R
  • 8. No, a pesar de estar empotrada en una memoria de solo lectura, dicha ROM empleada en los chips de la BIOS, no es totalmente rígida, sino que se puede alterar ya que son del tipo EEPROM( Electrical Erasable and Programmable Read-Only Memory), que significa, memoria de solo lectura que se pude borrar y es más, se puede programar eléctricamente. EMPOTRAR: Meter una cosa en una pared o en el suelo, asegurándola con trabajos de albañilería. 2-Encajar o meter en una superficie, generalmente al chocar contra ella
  • 9. EXISTEN 2 TIPOS: •Los del tipo EEPROM que ya mencionamos antes y los EEPROM Flash ROM.
  • 10. EEPROM responde a “Erasable Programmable Read Only Memory” que se puede traducir como Memoria programable borrable de solo lectura. También se la conoce como E-2-PROM. Como su nombre sugiere, una EEPROM puede ser borrada y programada con impulsos eléctricos. Al ser una pieza que se puede gestionar por estos impulsos eléctricos, podemos realizar todas estas operaciones de reprogramación sin tener que desconectarla de la placa a la cual va conectada.
  • 11. Si, estos tipos de chips aparecen alrededor de la aparición del modelo de procesador Pentium, y tienen la gran ventaja, de que pueden actualizarse mediante un programa Software. Es una manera desarrollada de la memoria EEPROM que permite que múltiples posiciones de memoria sean escritas o borradas en una misma operación de programación mediante impulsos eléctricos, frente a las anteriores que sólo permite escribir o borrar una única celda cada vez. Por ello, flash permite funcionar a velocidades muy superiores cuando los sistemas emplean lectura y escritura en diferentes puntos de esta memoria al mismo tiempo.
  • 12. Hay muchas razones por las que un usuario quisiera modificar o actualizar la BIOS. Algunas de las posibles causas podrían ser: Problemas de Funcionamiento de la Placa Base Mejorar, adquirir nuevas funcionalidades para la placa madre. SIGUIENTE
  • 13. ¿QUÉ CLASE DE INCONVENIENTES O PROBLEMASME PODRÍA SOLUCIONAR UNA ACTUALIZACIÓN DE LA BIOS?, ADEMÁS DEBE SER RIESGOSO EL PROCESO. Si, es verdad que es riesgoso, pero por ejemplo podría solucionar desperfectos y/o omisiones como: Soportar discos duros de más de 40 GB (Este desperfecto era común hace unos 5, 6 años atrás). Que soporte CPUs Celeron 533MHz (66MHz FSB). Soluciona los problemas con fechas del Año 2000 (Personalmente, he tenido este problema por bastante tiempo). Falta de Soporte para un procesador determinado Problemas de Arranque, etc. En realidad, hay muchas soluciones que podríamos obtener al actualizar la BIOS, para más detalle; uno tiene que ir a la página del fabricante de BIOS.
  • 14. Antes de Mostrarte como actualizar la BIOS, es necesario seguir estos pequeños consejos: Saber indiscutiblemente que verdaderamente necesitamos actualizar la BIOS, dado que esto puede representar un riesgo y es mejor a veces dejar las cosas tal como están mientras funcionen que intentar algo que nos podría costar caro. Reconocer a fondo lo referente a la placa base. o Fabricante o Modelo o Versión SIGUIENTE
  • 15. ¿QUÉ HAY QUE HACER SI POR MÁS QUE BUSCO NO ENCUENTRO REFERENCIAS DEL FABRICANTE POR MEDIOS WEB, O SINO CUENTO CON UN MANUAL DE LA PLACA BASE? Cuando el ordenador se enciende, muestra una pantalla negra inicial, en dicha pantalla, aparece el famoso mensaje en inglés: "APRETAR SUPRIMIR PARA ENTRAR A LA BIOS", bueno, debajo el nombre del fabricante, si este tampoco es el caso, nótese que también aparece una serie de números. Puede consultar dichas cifras en páginas como "Awards Numbers", "AMI Numbers", dependiendo de los posibles fabricantes de la BIOS. También sería bueno apuntar los valores en que se encuentran todos los campos de la pantalla de la BIOS, una vez hallamos entrado a ella, porque no podríamos conocer qué significan o cuál es la función de dichos campos.
  • 16. PASO 1: Realizar al pie de la letra lo recomendado por el fabricante de la placa base. PASO 2: Descargar al Disco, lo que necesitamos: la "nueva" BIOS (puede presentarse en varios formatos) y el programade actualización para escribir la nueva BIOS en el chip, ya que solo hay unos cuantos, hay que cerciorarse con cual debemos trabajar. PASO 3: La actualización de la BIOS deberá hacerse en el modo DOS puro, mediante comandos. SIGUIENTE
  • 17. PASO 4: Para poder llegar al modo DOS, puro, no símbolo del sistema: Mediante un disco de Arranque. No Utilizar el disco de arranque mediante Windows 9x sino mediante el comando FORMAT A:/S o SYS A: en un disco ya formateado. Arrancando desde el disco duro (F8, entrar al Modo Sólo Símbolo del Sistema). Arrancar el modo DOS y hacer una copia del BIOS actual mediante programas como AWDFLASH por ejemplo. Grabar la nueva BIOS Por ninguna causa, apague el ordenador mientras el asistente no haya terminado de actualizar. Hay un alto riesgo, ya que el ordenador no podrá arrancar. Reiniciar el Equipo
  • 18. El sistema BIOS de un PC estándar desempeña en realidad cuatro funciones independientes:  Proceso de carga inicial del software  El principio  Conexión  Bootstrap
  • 19. En los PCs y compatibles actuales, el proceso de carga de un sistema operativo, DOS, Windows, Linux o cualquier otro, se compone de una serie de pasos que se inician cuando se conecta o reinicia el ordenador.
  • 20.  Se da tensión a la fuente de alimentación  Señal Power Good  El procesador arranca cuando se retira la señal de reset La finalidad de este proceso es evitar que el procesador arranque prematuramente, cuando las tensiones de alimentación no son todavía correctas, lo que podría producir daños en el hardware. Es el mismo sistema que se utiliza para un reinicio en caliente cuando pulsa en el botón marcado “Reset” en el frontal de su PC. Este botón pone a masa la línea del bus conectada a la patilla reset de procesador.
  • 21. Bootstrap • el sistema se dirige a una dirección fija de memoria FFFF0h (F000:FFF0 en forma segmentada. Esta dirección, situada muy cerca del final de la memoria del sistema en los primeros PCs, es el punto de inicio de la BIOS. Se eligió esta dirección para poder variar el tamaño del programa en la ROM BIOS sin crear problemas de compatibilidad , puesto que existen solo 16 bytes desde este punto y el final de la memoria DOS que está en la posición FFFFFh (F000:FFFFh). En realidad este punto de inicio contiene una instrucción de salto (jump) que indica al procesador donde tiene que dirigirse para encontrar el punto donde comienza realmente el programa de carga (bootstrap) de la BIOS
  • 22. Los dos valores que determinan la velocidad del procesador se encuentran en la placa base. El método utilizado para cambiarlos depende del modelo de placa placa base en cuestión. Mediante jumpers o microdips Mediante BIOS
  • 23. Tanto los jumpers como los microdips actúan como interruptores que sirven para cambiar la configuración de la placa base y lógicamente están colocados en ella, por lo que para cambiar su posición hay que abrir el ordenador. Ambos tienen dos posiciones: "on" y "off" o "close" y "open". Los jumpers son unas pequeñas patillas metálicas que salen perpendicularmente de la placa base. Si llevan encima una tapa es que están en posición "on" o "close" (circuito cerrado) y si no, están en "off" u "open" (circuito abierto). JUMPERS Los microdips tienen la misma función que los jumpers pero bajo otra forma. Es como una cajita con pequeñas patillas que pueden tener las dos posiciones mencionadas anteriormente. MICRODIPS
  • 24. Últimamente existen muchas placas base cuyas velocidades se pueden configurar mediante la BIOS, por lo que no es necesario abrir el ordenador para cambiar la velocidad, aunque debemos tener en cuenta que el hecho de que estos parámetros sean más accesibles desde la bios que a través e los jumpers, no implica que experimentar múltiples combinaciones sea menos perjudicial. Generalmente esta opción se encuentra en el apartado Chipset Features.
  • 25.  Opciones más Comunes:  STANDARD CMOS SETUP  PCI/ PNP CONFIGURATION SETUP  BIOS FEATURES SETUP  PC Health Status  CHIPSET FEATURES SETUP  POWER MANAGEMENT SETUP
  • 26. La información del BIOS es almacenada en un chip CMOS el cual es mantenido bajo un flujo constante de voltaje por la batería de respaldo de la computadora. De esta forma la información contenida en el chip CMOS se mantiene siempre viva, aún si se apaga la computadora. El Chipset es el que hace posible que la placa base funcione como eje del sistema, dando soporte a varios componentes e interconectándolos de forma que se comuniquen entre ellos haciendo uso de diversos buses
  • 27.  Antes de cambiar cualquiera de los ajustes de su BIOS debe anotar todos los valores actuales y guardarlo en caso de que se  La mayoría de los BIOS necesite cargar nuevamente esos contiene una utilidad para discos valores en su BIOS. No es poco duros llamada "Low Level común tener un sistema Formating (formateo de bajo totalmente 'colgado' cuando se nivel)". Virtualmente todos los cambia un ajuste del BIOS, discos IDE/ATA o SCSI instalados entonces si usted no anota los en cada PC moderno construido valores originales puede ser muy después de 1992 puede quedar difícil hacer que su sistema permanentemente dañado si se trabaje de nuevo! usa esta utilidad.
  • 28. Podemos encontrar distintos tipos de BIOS y su diferencia radica sobre todo en el método que se utiliza para grabarla:  ROM (Read Only Memory)  EPROM ("Erasable programmable read-only memory") y EEPROM ("Electrically erasable programmable read-only memory"). Flash BIOS
  • 29. INFORMACIÓN ALMACENADA EN LA BIOS  Hora y Fecha  Número de Disqueteras  información de las unidades de disquete (tamaño, número de pistas, sectores, cabezales, etc)  Número de discos duros  Información de los discos duros (tamaño, número de pistas, sectores, cabezales, modo, etc)  Número de lectoras de CD-ROM  Información de las lectoras de CD-ROM (modo operativo, etc)  Secuencia de Arranque ( Habilita al usuario a decidir que disco será chequeado primero en el arranque)  Información sobre la memoria Cache (tamaño, tipo, velocidad, etc)  Información sobre la memoria principal (tamaño, tipo, velocidad, etc)  Información sobre solapamiento de la ROM (Habilitar o Deshabilitar el solapamiento (shadowing) de la memoria de Video y del Sistema)  Información sobre el modo básico de Video (EGA, VGA, etc)  Ajustes de los slots PCI e ISA  Ajustes del puerto AGP (tamaño de apertura, etc)  Advertencia de protección contra Virus  Ajustes de los puertos COM (Por ejemplo, habilitar o deshabilitar el puerto Com 2)  Protección por clave (Habilita al usuario a poner su clave)  Información de ahorro de energía (modos 'snooze' para el disco duro y el monitor)
