1. SATELITES
UNIVERSIDAD AUTÓNOMA DE TAMAULIPAS
FACULTAD INGENIERÍA Y CIENCIAS
M.C. ERNESTO LEE RUIZ
NORMATIVIDAD
TELEMATICA
OSCAR FERNANDO RODRIGUEZ RAMIRREZ
EMMANUEL RAMIREZ CANTU
PEDRO MARTIN HERNANDEZ RIVERA
VICTOR MANUEL PEREZ CAMPOS
ANTONIO CASTAÑON SERRATO

2. SATELITES

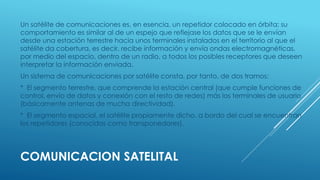

3. COMUNICACION SATELITAL
Un satélite de comunicaciones es, en esencia, un repetidor colocado en órbita: su
comportamiento es similar al de un espejo que reflejase los datos que se le envían
desde una estación terrestre hacia unos terminales instalados en el territorio al que el
satélite da cobertura, es decir, recibe información y envía ondas electromagnéticas,
por medio del espacio, dentro de un radio, a todos los posibles receptores que deseen
interpretar la información enviada.
Un sistema de comunicaciones por satélite consta, por tanto, de dos tramos:
* El segmento terrestre, que comprende la estación central (que cumple funciones de
control, envío de datos y conexión con el resto de redes) más los terminales de usuario
(básicamente antenas de mucha directividad).
* El segmento espacial, el satélite propiamente dicho, a bordo del cual se encuentran
los repetidores (conocidos como transponedores).

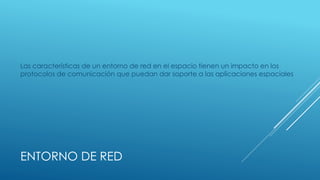

4. ENTORNO DE RED
Las características de un entorno de red en el espacio tienen un impacto en los
protocolos de comunicación que puedan dar soporte a las aplicaciones espaciales

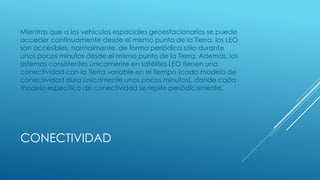

5. CONECTIVIDAD
Mientras que a los vehículos espaciales geoestacionarios se puede
acceder continuamente desde el mismo punto de la Tierra, los LEO
son accesibles, normalmente, de forma periódica sólo durante
unos pocos minutos desde el mismo punto de la Tierra. Además, los
sistemas consistentes únicamente en satélites LEO tienen una
conectividad con la Tierra variable en el tiempo (cada modelo de
conectividad dura únicamente unos pocos minutos), donde cada
modelo específico de conectividad se repite periódicamente.

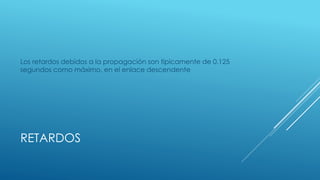

6. RETARDOS
Los retardos debidos a la propagación son típicamente de 0.125
segundos como máximo, en el enlace descendente

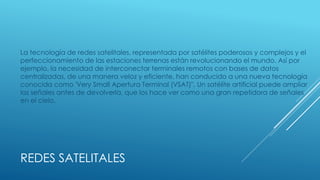

7. REDES SATELITALES
La tecnología de redes satelitales, representada por satélites poderosos y complejos y el
perfeccionamiento de las estaciones terrenas están revolucionando el mundo. Así por
ejemplo, la necesidad de interconectar terminales remotos con bases de datos
centralizadas, de una manera veloz y eficiente, han conducido a una nueva tecnología
conocida como 'Very Small Apertura Terminal (VSAT)". Un satélite artificial puede ampliar
las señales antes de devolverla, que los hace ver como una gran repetidora de señales
en el cielo.

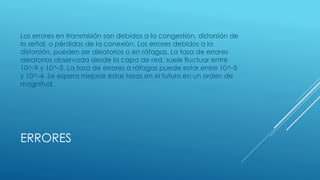

8. ERRORES
Los errores en transmisión son debidos a la congestión, distorsión de
la señal, o pérdidas de la conexión. Los errores debidos a la
distorsión, pueden ser aleatorios o en ráfagas. La tasa de errores
aleatorios observada desde la capa de red, suele fluctuar entre
10^-9 y 10^-5. La tasa de errores a ráfagas puede estar entre 10^-5
y 10^-4. Se espera mejorar estas tasas en el futuro en un orden de
magnitud.

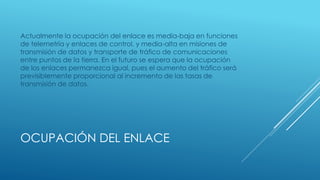

9. OCUPACIÓN DEL ENLACE
Actualmente la ocupación del enlace es media-baja en funciones
de telemetría y enlaces de control, y media-alta en misiones de
transmisión de datos y transporte de tráfico de comunicaciones
entre puntos de la tierra. En el futuro se espera que la ocupación
de los enlaces permanezca igual, pues el aumento del tráfico será
previsiblemente proporcional al incremento de las tasas de
transmisión de datos.

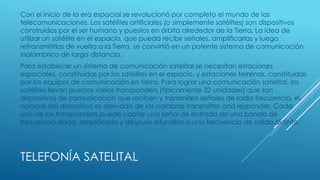

10. TELEFONÍA SATELITAL
Con el inicio de la era espacial se revolucionó por completo el mundo de las
telecomunicaciones. Los satélites artificiales (o simplemente satélites) son dispositivos
construidos por el ser humano y puestos en órbita alrededor de la Tierra. La idea de
utilizar un satélite en el espacio, que pueda recibir señales, amplificarlas y luego
retransmitirlas de vuelta a la Tierra, se convirtió en un potente sistema de comunicación
inalámbrico de larga distancia.
Para establecer un sistema de comunicación satelital se necesitan estaciones
espaciales, constituidas por los satélites en el espacio, y estaciones terrenas, constituidas
por los equipos de comunicación en tierra. Para lograr una comunicación satelital, los
satélites llevan puestos varios transponders (típicamente 32 unidades) que son
dispositivos de comunicación que reciben y transmiten señales de radio frecuencia, el
nombre del dispositivo es derivado de las palabras transmitter and responder. Cada
uno de los transponders puede captar una señal de entrada de una banda de
frecuencia dada, amplificarla y después difundirla a una frecuencia de salida distinta.

11. TIPOS DE ORBITAS
 GEO
 Abreviatura de Órbita Terrestre Geosíncrona. Los satélites GEO orbitan a 35848 kilómetros sobre el ecuador terrestre. A esta
altitud, el periodo de rotación del satélite es exactamente 24 horas y, por lo tanto, parece estar siempre sobre el mismo lugar
de la superficie del planeta. La mayoría de los satélites actuales son GEO, así como los futuros sistemas Spaceway, de
Hughes, y Cyberstar, de Loral. Esta órbita se conoce como órbita de Clarke, en honor al escritor Arthur C. Clarke, que escribió
por primera vez en 1945 acerca de esta posibilidad.
 Los GEO precisan menos satélites para cubrir la totalidad de la superficie terrestre. Sin embargo adolecen de un retraso
(latencia) de 0.24 segundos, debido a la distancia que debe recorrer la señal desde la tierra al satélite y del satélite a la
tierra. Así mismo, los GEO necesitan obtener unas posiciones orbitales específicas alrededor del ecuador para mantenerse lo
suficientemente alejados unos de otros. La ITU y la FCC administran estas posiciones.
 MEO
 Los satélites de órbita terrestre media se encuentran a una altura de entre 10075 y 20150 kilómetros. A diferencia de los GEO,
su posición relativa respecto a la superficie no es fija. Al estar a una altitud menor, se necesita un número mayor de satélites
para obtener cobertura mundial, pero la latencia se reduce substancialmente. En la actualidad no existen muchos satélites
MEO, y se utilizan para posicionamiento.
 LEO
 Las órbitas terrestres de baja altura prometen un ancho de banda extraordinario y una latencia reducida. Existen planes
para lanzar enjambres de cientos de satélites que abarcarán todo el planeta. Los LEO orbitan generalmente por debajo de
los 5035 kilómetros, y la mayoría de ellos se encuentran mucho más abajo, entre los 600 y los 1600 kilómetros. A tan baja
altura, la latencia adquiere valores casi despreciables de unas pocas centésimas de segundo.

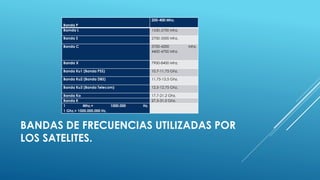

12. BANDAS DE FRECUENCIAS UTILIZADAS POR
LOS SATELITES.
Banda P
200-400 Mhz.
Bamda L 1530-2700 Mhz.
Banda S 2700-3500 Mhz.
Banda C 3700-4200 Mhz.
4400-4700 Mhz.
Banda X 7900-8400 Mhz.
Banda Ku1 (Banda PSS) 10.7-11.75 Ghz.
Banda Ku2 (Banda DBS) 11.75-12.5 Ghz.
Banda Ku3 (Banda Telecom) 12.5-12.75 Ghz.
Banda Ka 17.7-21.2 Ghz.
Banda K 27.5-31.0 Ghz.
1 Mhz.= 1000.000 Hz.
1 Ghz.= 1000.000.000 Hz.

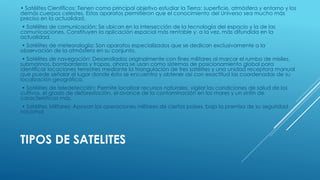

13. TIPOS DE SATELITES
• Satélites Científicos: Tienen como principal objetivo estudiar la Tierra: superficie, atmósfera y entorno y los
demás cuerpos celestes. Estos aparatos permitieron que el conocimiento del Universo sea mucho más
preciso en la actualidad.
• Satélites de comunicación: Se ubican en la intersección de la tecnología del espacio y la de las
comunicaciones. Constituyen la aplicación espacial más rentable y, a la vez, más difundida en la
actualidad.
• Satélites de meteorología: Son aparatos especializados que se dedican exclusivamente a la
observación de la atmósfera en su conjunto.
• Satélites de navegación: Desarrollados originalmente con fines militares al marcar el rumbo de misiles,
submarinos, bombarderos y tropas, ahora se usan como sistemas de posicionamiento global para
identificar locaciones terrestres mediante la triangulación de tres satélites y una unidad receptora manual
que puede señalar el lugar donde ésta se encuentra y obtener así con exactitud las coordenadas de su
localización geográfica.
• Satélites de teledetección: Permite localizar recursos naturales, vigilar las condiciones de salud de los
cultivos, el grado de deforestación, el avance de la contaminación en los mares y un sinfín de
características más.
• Satélites Militares: Apoyan las operaciones militares de ciertos países, bajo la premisa de su seguridad
nacional.

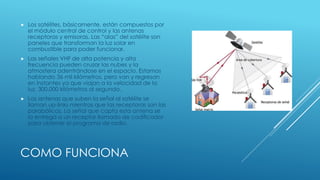

14. COMO FUNCIONA
 Los satélites, básicamente, están compuestos por
el módulo central de control y las antenas
receptoras y emisoras. Las “alas” del satélite son
paneles que transforman la luz solar en
combustible para poder funcionar.
 Las señales VHF de alta potencia y alta
frecuencia pueden cruzar las nubes y la
atmosfera adentrándose en el espacio. Estamos
hablando 36 mil kilómetros, pero van y regresan
en instantes ya que viajan a la velocidad de la
luz, 300.000 kilómetros al segundo.
 Las antenas que suben la señal al satélite se
llaman up-links mientras que las receptoras son las
parabólicas. La señal que capta esta antena se
la entrega a un receptor llamado de codificador
para obtener el programa de radio.

15. REGLAMENTO DE COMUNICACIÓN VÍA
SATÉLITE
 Articulo 3.- gestión de los procedimientos de coordinación ante la unión internacional de telecomunicaciones
 Articulo 4.- concesiones para ocupar posiciones orbitales geoestacionarias y órbitas satelitales asignadas al país
 Articulo 5.- concesiones para ocupar posiciones orbitales geoestacionarias y órbitas satelitales asignadas al país
 Articulo 6.- operadores satelitales deben cubrir el territorio nacional y en caso de remplazo los operadores deberán
cuando menos la misma capacidad satelital
 Articulo 7.- promover el desarrollo eficiente de las telecomunicaciones y coadyuvar al cumplimiento de sus funciones u
objeto
 Articulo 8.- explotar los derechos de emisión y recepción de señales de bandas de frecuencias asociadas a sistemas
satelitales extranjeros que cubran y puedan prestar servicios en el territorio nacional
 Articulo 9.- condiciones específicas para dar cumplimiento a lo previsto por la fracción IX del artículo anterior
 Articulo 11.- El Gobierno Federal, por conducto de la Secretaría, podrá requerir una contraprestación económica por el
otorgamiento de las concesiones a que se refiere el presente Reglamento
 Articulo 12.- Las concesiones previstas en el artículo 11, fracciones III y IV, de la Ley, se otorgarán por un plazo hasta de 20
años y podrán ser prorrogadas hasta por plazos iguales a los originalmente establecidos
 Articulo 13.- La Comisión, previa opinión de los concesionarios y permisionarios, según corresponda, podrá modificar las
características técnicas y operativas de las concesiones y permisos

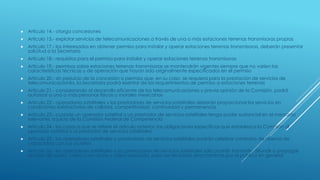

16.  Articulo 14.- otorga concesiones
 Articulo 15.- explotar servicios de telecomunicaciones a través de una o más estaciones terrenas transmisoras propias
 Articulo 17.- los interesados en obtener permiso para instalar y operar estaciones terrenas transmisoras, deberán presentar
solicitud a la Secretaría
 Articulo 18.- requisitos para el permiso para instalar y operar estaciones terrenas transmisoras
 Articulo 19.- permisos sobre estaciones terrenas transmisoras se mantendrán vigentes siempre que no varíen las
características técnicas y de operación que hayan sido originalmente especificados en el permiso
 Articulo 20.- sin perjuicio de la concesión o permiso que, en su caso, se requiera para la prestación de servicios de
telecomunicaciones, la Secretaría podrá exentar de los requerimientos de permiso a estaciones terrenas
 Articulo 21.- considerando el desarrollo eficiente de las telecomunicaciones y previa opinión de la Comisión, podrá
autorizar a una o más personas físicas o morales mexicanas
 Articulo 22.- operadores satelitales y los prestadores de servicios satelitales deberán proporcionar los servicios en
condiciones satisfactorias de calidad, competitividad, continuidad y permanencia
 Articulo 23.- cuando un operador satelital o un prestador de servicios satelitales tenga poder sustancial en el mercado
relevante, a juicio de la Comisión Federal de Competencia
 Articulo 24.- los casos a que se refiere el artículo anterior, las obligaciones específicas que establezca la Comisión al
operador satelital o al prestador de servicios satelitales
 Articulo 25.- los operadores satelitales o prestadores de servicios satelitales podrán celebrar contratos de reserva de
capacidad con sus usuarios
 Articulo 26.- los operadores satelitales o los prestadores de servicios satelitales sólo podrán transmitir, difundir o propagar
señales de audio, video o de audio y video asociado, para ser recibidas directamente por el público en general

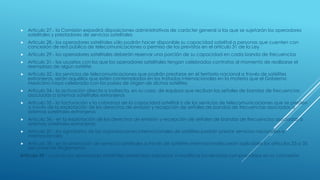

17.  Articulo 27.- la Comisión expedirá disposiciones administrativas de carácter general a las que se sujetarán los operadores
satelitales y prestadores de servicios satelitales
 Articulo 28.- los operadores satelitales sólo podrán hacer disponible su capacidad satelital a personas que cuenten con
concesión de red pública de telecomunicaciones o permiso de los previstos en el artículo 31 de la Ley
 Articulo 29.- los operadores satelitales deberán reservar una porción de su capacidad en cada banda de frecuencias
 Articulo 31.- los usuarios con los que los operadores satelitales tengan celebrados contratos al momento de realizarse el
reemplazo de algún satélite
 Articulo 32.- los servicios de telecomunicaciones que podrán prestarse en el territorio nacional a través de satélites
extranjeros, serán aquéllos que estén contemplados en los tratados internacionales en la materia que el Gobierno
Mexicano haya celebrado con los países de origen de dichos satélites
 Articulo 34.- la activación directa o indirecta, en su caso, de equipos que reciban las señales de bandas de frecuencias
asociadas a sistemas satelitales extranjeros
 Articulo 35.- la facturación y la cobranza de la capacidad satelital o de los servicios de telecomunicaciones que se presten
a través de la explotación de los derechos de emisión y recepción de señales de bandas de frecuencias asociadas a
sistemas satelitales extranjeros
 Articulo 36.- en la explotación de los derechos de emisión y recepción de señales de bandas de frecuencias asociadas a
sistemas satelitales extranjeros
 Articulo 37.- los signatarios de las organizaciones internacionales de satélites podrán prestar servicios nacionales e
internacionales
 Articulo 38.- en la prestación de servicios satelitales a través de satélites internacionales serán aplicables los artículos 33 a 35
del presente Reglamento
Artículo 39.- cuando los operadores satelitales pretendan adicionar o modificar los servicios comprendidos en su concesión

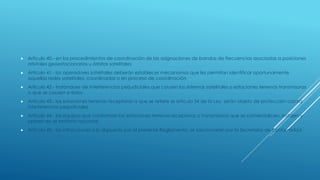

18.  Artículo 40.- en los procedimientos de coordinación de las asignaciones de bandas de frecuencias asociadas a posiciones
orbitales geoestacionarias u órbitas satelitales
 Artículo 41.- los operadores satelitales deberán establecer mecanismos que les permitan identificar oportunamente
aquellas redes satelitales, coordinadas o en proceso de coordinación
 Artículo 42.- tratándose de interferencias perjudiciales que causen los sistemas satelitales o estaciones terrenas transmisoras
o que se causen a éstos
 Artículo 43.- las estaciones terrenas receptoras a que se refiere el artículo 34 de la Ley, serán objeto de protección contra
interferencias perjudiciales
 Artículo 44.- los equipos que conforman las estaciones terrenas receptoras o transmisoras que se comercialicen, instalen y
operen en el territorio nacional
 Artículo 45.- las infracciones a lo dispuesto por el presente Reglamento, se sancionarán por la Secretaría de conformidad

19. REFORMA DE TELECOMUNICACIONES EN
LOS SATELITES

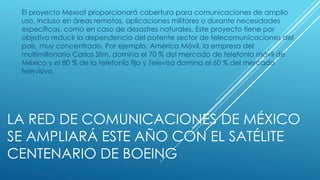

20. LA RED DE COMUNICACIONES DE MÉXICO
SE AMPLIARÁ ESTE AÑO CON EL SATÉLITE
CENTENARIO DE BOEING
El proyecto Mexsat proporcionará cobertura para comunicaciones de amplio
uso, incluso en áreas remotas, aplicaciones militares o durante necesidades
específicas, como en caso de desastres naturales. Este proyecto tiene por
objetivo reducir la dependencia del potente sector de telecomunicaciones del
país, muy concentrado. Por ejemplo, América Móvil, la empresa del
multimillonario Carlos Slim, domina el 70 % del mercado de telefonía móvil de
México y el 80 % de la telefonía fija y Televisa domina el 60 % del mercado
televisivo.

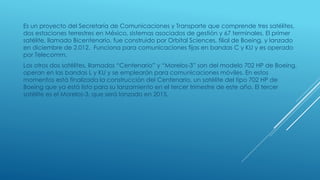

21. Es un proyecto del Secretaría de Comunicaciones y Transporte que comprende tres satélites,
dos estaciones terrestres en México, sistemas asociados de gestión y 67 terminales. El primer
satélite, llamado Bicentenario, fue construido por Orbital Sciences, filial de Boeing, y lanzado
en diciembre de 2.012. Funciona para comunicaciones fijas en bandas C y KU y es operado
por Telecomm.
Los otros dos satélites, llamados “Centenario” y “Morelos-3” son del modelo 702 HP de Boeing,
operan en las bandas L y KU y se emplearán para comunicaciones móviles. En estos
momentos está finalizada la construcción del Centenario, un satélite del tipo 702 HP de
Boeing que ya está listo para su lanzamiento en el tercer trimestre de este año. El tercer
satélite es el Morelos-3, que será lanzado en 2015.
