Subido porRichard Eliseo Mendoza Gafaro
Semana 6 Bases de Datos Relacionales
1) El documento describe los conceptos básicos de las bases de datos relacionales, incluyendo datos vs información, bases de datos, modelos entidad-relación, entidades, atributos, relaciones, cardinalidad y llaves. 2) También presenta ejemplos para ilustrar estos conceptos como parte de la metodología para el diseño lógico de una base de datos. 3) El documento concluye con un ejercicio de modelado que propone diseñar una base de datos para una empresa con proyectos, empleados, recursos y beneficiarios.
Más contenido relacionado
Similar a Semana 6 Bases de Datos Relacionales
Semana 6 Bases de Datos Relacionales
- 1. BASES DE DATOS RELACIONALES Mg.Richard E. Mendoza G.
- 4.

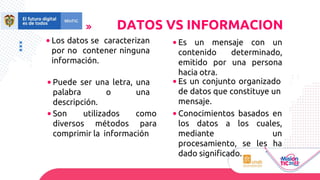

- 6. DATOS VS INFORMACION •Los datos se caracterizan por no contener ninguna información. • Puede ser una letra, una palabra o una descripción. • Son utilizados como diversos métodos para comprimir la información • Es un mensaje con un contenido determinado, emitido por una persona hacia otra. • Es un conjunto organizado de datos que constituye un mensaje. • Conocimientos basados en los datos a los cuales, mediante un procesamiento, se les ha dado significado.

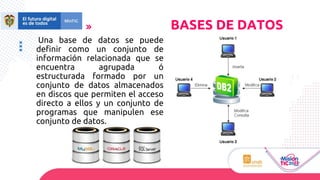

- 7. Una base dedatos se puede definir como un conjunto de información relacionada que se encuentra agrupada ó estructurada formado por un conjunto de datos almacenados en discos que permiten el acceso directo a ellos y un conjunto de programas que manipulen ese conjunto de datos. BASES DE DATOS

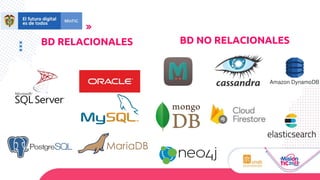

- 9. BD RELACIONALES BDNO RELACIONALES

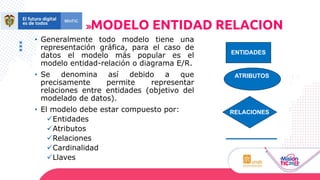

- 10. • Generalmente todomodelo tiene una representación gráfica, para el caso de datos el modelo más popular es el modelo entidad-relación o diagrama E/R. • Se denomina así debido a que precisamente permite representar relaciones entre entidades (objetivo del modelado de datos). • El modelo debe estar compuesto por: ✓Entidades ✓Atributos ✓Relaciones ✓Cardinalidad ✓Llaves MODELO ENTIDAD RELACION ENTIDADES ATRIBUTOS RELACIONES

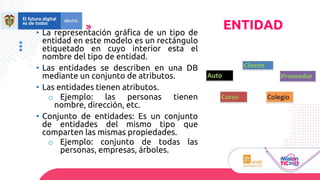

- 11. • La representacióngráfica de un tipo de entidad en este modelo es un rectángulo etiquetado en cuyo interior esta el nombre del tipo de entidad. • Las entidades se describen en una DB mediante un conjunto de atributos. • Las entidades tienen atributos. o Ejemplo: las personas tienen nombre, dirección, etc. • Conjunto de entidades: Es un conjunto de entidades del mismo tipo que comparten las mismas propiedades. o Ejemplo: conjunto de todas las personas, empresas, árboles. ENTIDAD

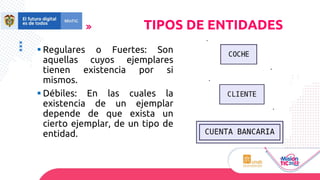

- 12. ▪ Regulares oFuertes: Son aquellas cuyos ejemplares tienen existencia por si mismos. ▪ Débiles: En las cuales la existencia de un ejemplar depende de que exista un cierto ejemplar, de un tipo de entidad. TIPOS DE ENTIDADES

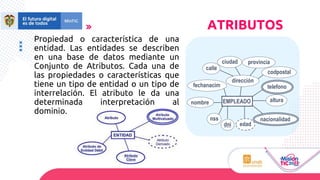

- 13. Propiedad o característicade una entidad. Las entidades se describen en una base de datos mediante un Conjunto de Atributos. Cada una de las propiedades o características que tiene un tipo de entidad o un tipo de interrelación. El atributo le da una determinada interpretación al dominio. ATRIBUTOS dirección EMPLEADO nombre fechanacim telefono calle provincia ciudad codpostal edad nss dni altura nacionalidad

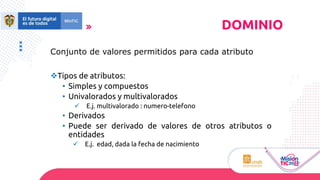

- 14. Conjunto de valorespermitidos para cada atributo ❖Tipos de atributos: • Simples y compuestos • Univalorados y multivalorados ✓ E.j. multivalorado : numero-telefono • Derivados • Puede ser derivado de valores de otros atributos o entidades ✓ E.j. edad, dada la fecha de nacimiento DOMINIO

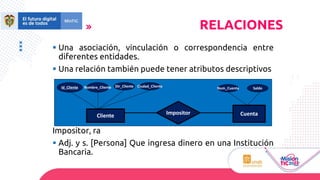

- 15. ▪ Una asociación,vinculación o correspondencia entre diferentes entidades. ▪ Una relación también puede tener atributos descriptivos Impositor, ra ▪ Adj. y s. [Persona] Que ingresa dinero en una Institución Bancaria. Cliente Impositor Cuenta Id_Cliente Nombre_Cliente Dir_Cliente Ciudad_Cliente Num_Cuenta Saldo RELACIONES

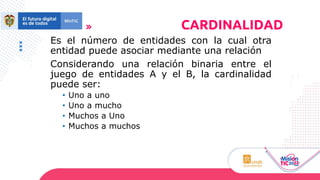

- 16. Es el númerode entidades con la cual otra entidad puede asociar mediante una relación Considerando una relación binaria entre el juego de entidades A y el B, la cardinalidad puede ser: • Uno a uno • Uno a mucho • Muchos a Uno • Muchos a muchos CARDINALIDAD

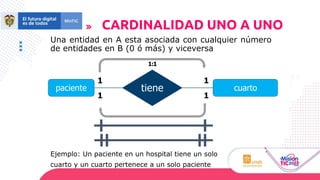

- 17. Una entidad enA esta asociada con cualquier número de entidades en B (0 ó más) y viceversa Ejemplo: Un paciente en un hospital tiene un solo cuarto y un cuarto pertenece a un solo paciente CARDINALIDAD UNO A UNO tiene paciente cuarto 1 1 1 1 1:1
- 18. • Cuando sedecide ingresar un paciente a un hospital se le asigna un cuarto y en un cuarto puede estar un paciente o ninguno (suponiendo un hospital privado). paciente cuarto n_paciente i_paciente# a_paciente i_cuarto# i_cuarto# i_piso q_costo d_ingreso CARDINALIDAD UNO A UNO

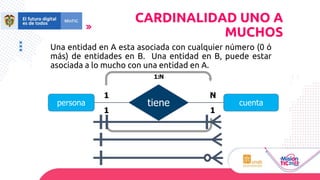

- 19. Una entidad enA esta asociada con cualquier número (0 ó más) de entidades en B. Una entidad en B, puede estar asociada a lo mucho con una entidad en A. CARDINALIDAD UNO A MUCHOS tiene persona cuenta 1 N 1 1 1:N

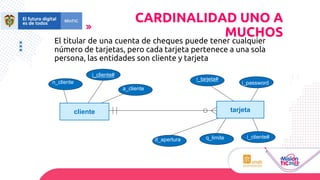

- 20. El titular deuna cuenta de cheques puede tener cualquier número de tarjetas, pero cada tarjeta pertenece a una sola persona, las entidades son cliente y tarjeta cliente tarjeta n_cliente i_cliente# a_cliente i_tarjeta# i_password q_limite d_apertura i_cliente# CARDINALIDAD UNO A MUCHOS

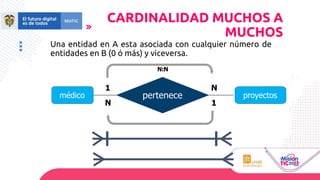

- 21. Una entidad enA esta asociada con cualquier número de entidades en B (0 ó más) y viceversa. CARDINALIDAD MUCHOS A MUCHOS pertenece médico proyectos 1 N 1 N N:N
- 22. ✓ En unproyecto de investigación puede haber cualquier número de médicos, un médico puede participar en cero o varios proyectos medico proyecto n_medico i_medico# a_medico i_especial i_proyecto# n_proyecto t_resumen a_telefono CARDINALIDAD MUCHOS A MUCHOS

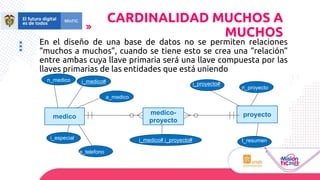

- 23. En el diseñode una base de datos no se permiten relaciones “muchos a muchos”, cuando se tiene esto se crea una “relación” entre ambas cuya llave primaria será una llave compuesta por las llaves primarias de las entidades que está uniendo medico proyecto n_medico i_medico# a_medico i_especial i_proyecto# n_proyecto t_resumen a_telefono medico- proyecto i_medico# i_proyecto# CARDINALIDAD MUCHOS A MUCHOS

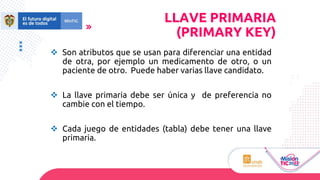

- 24. ❖ Son atributosque se usan para diferenciar una entidad de otra, por ejemplo un medicamento de otro, o un paciente de otro. Puede haber varias llave candidato. ❖ La llave primaria debe ser única y de preferencia no cambie con el tiempo. ❖ Cada juego de entidades (tabla) debe tener una llave primaria. LLAVE PRIMARIA (PRIMARY KEY)

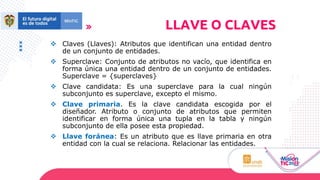

- 25. ❖ Claves (Llaves):Atributos que identifican una entidad dentro de un conjunto de entidades. ❖ Superclave: Conjunto de atributos no vacío, que identifica en forma única una entidad dentro de un conjunto de entidades. Superclave = {superclaves} ❖ Clave candidata: Es una superclave para la cual ningún subconjunto es superclave, excepto el mismo. ❖ Clave primaria. Es la clave candidata escogida por el diseñador. Atributo o conjunto de atributos que permiten identificar en forma única una tupla en la tabla y ningún subconjunto de ella posee esta propiedad. ❖ Llave foránea: Es un atributo que es llave primaria en otra entidad con la cual se relaciona. Relacionar las entidades. LLAVE O CLAVES

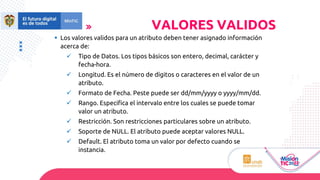

- 26. ▪ Los valoresvalidos para un atributo deben tener asignado información acerca de: ✓ Tipo de Datos. Los tipos básicos son entero, decimal, carácter y fecha-hora. ✓ Longitud. Es el número de dígitos o caracteres en el valor de un atributo. ✓ Formato de Fecha. Peste puede ser dd/mm/yyyy o yyyy/mm/dd. ✓ Rango. Especifica el intervalo entre los cuales se puede tomar valor un atributo. ✓ Restricción. Son restricciones particulares sobre un atributo. ✓ Soporte de NULL. El atributo puede aceptar valores NULL. ✓ Default. El atributo toma un valor por defecto cuando se instancia. VALORES VALIDOS

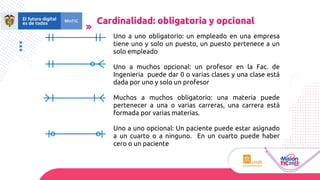

- 27. Cardinalidad: obligatoria yopcional Uno a uno obligatorio: un empleado en una empresa tiene uno y solo un puesto, un puesto pertenece a un solo empleado Uno a muchos opcional: un profesor en la Fac. de Ingeniería puede dar 0 o varias clases y una clase está dada por uno y solo un profesor Muchos a muchos obligatorio: una materia puede pertenecer a una o varias carreras, una carrera está formada por varias materias. Uno a uno opcional: Un paciente puede estar asignado a un cuarto o a ninguno. En un cuarto puede haber cero o un paciente

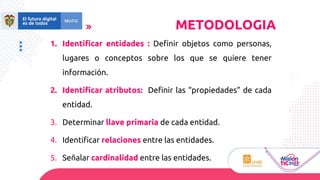

- 28. 1. Identificar entidades: Definir objetos como personas, lugares o conceptos sobre los que se quiere tener información. 2. Identificar atributos: Definir las “propiedades” de cada entidad. 3. Determinar llave primaria de cada entidad. 4. Identificar relaciones entre las entidades. 5. Señalar cardinalidad entre las entidades. METODOLOGIA

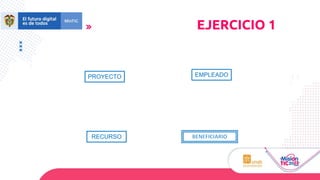

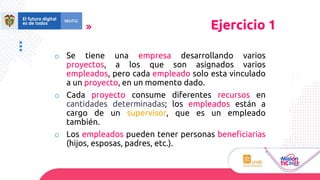

- 29. o Se tieneuna empresa desarrollando varios proyectos, a los que son asignados varios empleados, pero cada empleado solo esta vinculado a un proyecto, en un momento dado. o Cada proyecto consume diferentes recursos en cantidades determinadas; los empleados están a cargo de un supervisor, que es un empleado también. o Los empleados pueden tener personas beneficiarias (hijos, esposas, padres, etc.). Ejercicio 1
- 30.
- 31.
- 32.
- 33.
- 34.
- 35.
- 36.
- 37.
- 38.

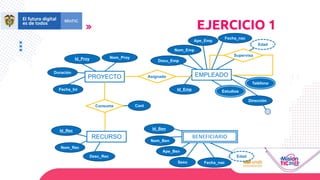

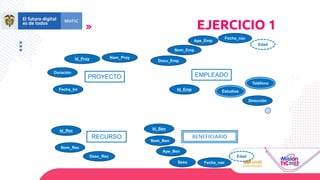

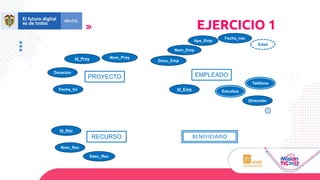

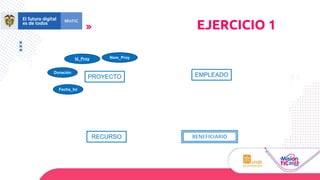

- 39. PROYECTO RECURSO EMPLEADO Asignado Consume Tiene Supervisa Id_Proy Nom_Proy Fecha_Ini Duración Id_Rec Nom_Rec Desc_Rec Nom_Emp Dirección Id_Emp Ape_Emp Teléfono Estudios Cant Parentesco Nom_Ben Ape_Ben SexoFecha_nac Edad Id_Ben Edad Fecha_nac Docu_Emp EJERCICIO 1
- 40. PROYECTO RECURSO EMPLEADO Asignado Consume Tiene Supervisa Id_Proy Nom_Proy Fecha_Ini Duración Id_Rec Nom_Rec Desc_Rec Nom_Emp Dirección Id_Emp Ape_Emp Teléfono Estudios Cant Parentesco Nom_Ben Ape_Ben SexoFecha_nac Edad Id_Ben Edad Fecha_nac 1 m Docu_Emp EJERCICIO 1
- 41. PROYECTO RECURSO EMPLEADO Asignado Consume Tiene Supervisa Id_Proy Nom_Proy Fecha_Ini Duración Id_Rec Nom_Rec Desc_Rec Nom_Emp Dirección Id_Emp Ape_Emp Teléfono Estudios Cant Parentesco Nom_Ben Ape_Ben SexoFecha_nac Edad Id_Ben Edad Fecha_nac 1 m n m Docu_Emp EJERCICIO 1

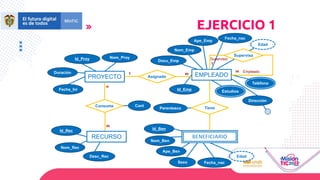

- 42. PROYECTO RECURSO EMPLEADO Asignado Consume Tiene Supervisa Id_Proy Nom_Proy Fecha_Ini Duración Id_Rec Nom_Rec Desc_Rec Nom_Emp Dirección Id_Emp Ape_Emp Teléfono Estudios Cant Parentesco Nom_Ben Ape_Ben SexoFecha_nac Edad Id_Ben Edad Fecha_nac 1 1 m m n m Supervisor Empleado Docu_Emp EJERCICIO 1
- 43. PROYECTO RECURSO EMPLEADO Asignado Consume Tiene Supervisa Id_Proy Nom_Proy Fecha_Ini Duración Id_Rec Nom_Rec Desc_Rec Nom_Emp Dirección Id_Emp Ape_Emp Teléfono Estudios Cant Parentesco Nom_Ben Ape_Ben SexoFecha_nac Edad Id_Ben Edad Fecha_nac 1 1 1 m m m n m Supervisor Empleado Docu_Emp EJERCICIO 1
- 44. BASES DE DATOS RELACIONALES DDL,DML Y DCL Mg. Richard E. Mendoza G.

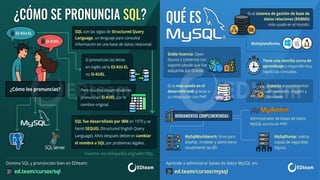

- 46.

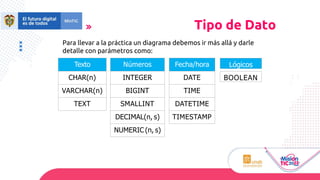

- 47. Texto CHAR(n) VARCHAR(n) TEXT Números INTEGER BIGINT SMALLINT DECIMAL(n, s) NUMERIC (n,s) Fecha/hora DATE TIME DATETIME TIMESTAMP Lógicos BOOLEAN Tipo de Dato Para llevar a la práctica un diagrama debemos ir más allá y darle detalle con parámetros como:

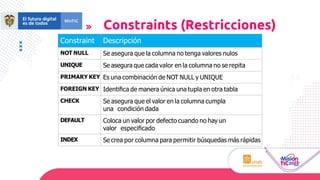

- 48. Constraint Descripción NOT NULLSe asegura que la columna no tenga valores nulos UNIQUE Se asegura que cada valor en la columna no se repita PRIMARY KEY Es una combinación de NOT NULL y UNIQUE FOREIGN KEY Identifica de manera única una tupla en otra tabla CHECK Se asegura que el valor en la columna cumpla una condición dada DEFAULT Coloca un valor por defecto cuando no hay un valor especificado INDEX Se crea por columna para permitir búsquedas más rápidas Constraints (Restricciones)
- 50. Normalización La normalización esel proceso de organizar los datos en una base de datos. Esto incluye la creación de tablas y que establece relaciones entre aquellas tablas según reglas diseñadas para proteger los datos y hacer la base de datos que es más flexible al eliminar redundancia y dependencia incoherente. Las bases de datos relacionales se normalizan para: • Evitar la redundancia de datos. • Evitar problemas de actualización de los datos en las tablas. • Proteger la integridad de los datos.

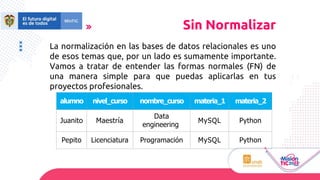

- 51. alumno nivel_curso nombre_cursomateria_1 materia_2 Juanito Maestría Data engineering MySQL Python Pepito Licenciatura Programación MySQL Python Sin Normalizar La normalización en las bases de datos relacionales es uno de esos temas que, por un lado es sumamente importante. Vamos a tratar de entender las formas normales (FN) de una manera simple para que puedas aplicarlas en tus proyectos profesionales.

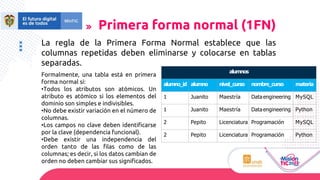

- 52. alumnos alumno_id alumno nivel_cursonombre_curso materia 1 Juanito Maestría Dataengineering MySQL 1 Juanito Maestría Dataengineering Python 2 Pepito Licenciatura Programación MySQL 2 Pepito Licenciatura Programación Python Primera forma normal (1FN) La regla de la Primera Forma Normal establece que las columnas repetidas deben eliminarse y colocarse en tablas separadas. Formalmente, una tabla está en primera forma normal si: •Todos los atributos son atómicos. Un atributo es atómico si los elementos del dominio son simples e indivisibles. •No debe existir variación en el número de columnas. •Los campos no clave deben identificarse por la clave (dependencia funcional). •Debe existir una independencia del orden tanto de las filas como de las columnas; es decir, si los datos cambian de orden no deben cambiar sus significados.

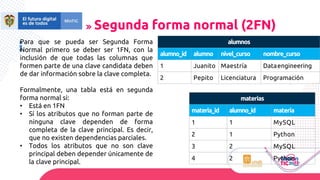

- 53. alumnos alumno_id alumno nivel_cursonombre_curso 1 Juanito Maestría Dataengineering 2 Pepito Licenciatura Programación materias materia_id alumno_id materia 1 1 MySQL 2 1 Python 3 2 MySQL 4 2 Python Segunda forma normal (2FN) Para que se pueda ser Segunda Forma Normal primero se deber ser 1FN, con la inclusión de que todas las columnas que formen parte de una clave candidata deben de dar información sobre la clave completa. Formalmente, una tabla está en segunda forma normal si: • Está en 1FN • Sí los atributos que no forman parte de ninguna clave dependen de forma completa de la clave principal. Es decir, que no existen dependencias parciales. • Todos los atributos que no son clave principal deben depender únicamente de la clave principal.

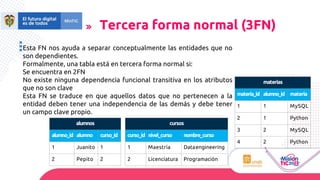

- 54. alumnos alumno_id alumno curso_id 1Juanito 1 2 Pepito 2 materias materia_id alumno_id materia 1 1 MySQL 2 1 Python 3 2 MySQL 4 2 Python cursos curso_id nivel_curso nombre_curso 1 Maestría Dataengineering 2 Licenciatura Programación Tercera forma normal (3FN) Esta FN nos ayuda a separar conceptualmente las entidades que no son dependientes. Formalmente, una tabla está en tercera forma normal si: Se encuentra en 2FN No existe ninguna dependencia funcional transitiva en los atributos que no son clave Esta FN se traduce en que aquellos datos que no pertenecen a la entidad deben tener una independencia de las demás y debe tener un campo clave propio.

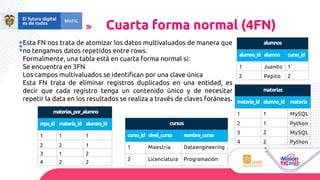

- 55. alumnos alumno_id alumno curso_id 1Juanito 1 2 Pepito 2 materias materia_id alumno_id materia 1 1 MySQL 2 1 Python 3 2 MySQL 4 2 Python cursos curso_id nivel_curso nombre_curso 1 Maestría Dataengineering 2 Licenciatura Programación Cuarta forma normal (4FN) Esta FN nos trata de atomizar los datos multivaluados de manera que no tengamos datos repetidos entre rows. Formalmente, una tabla está en cuarta forma normal si: Se encuentra en 3FN Los campos multivaluados se identifican por una clave única Esta FN trata de eliminar registros duplicados en una entidad, es decir que cada registro tenga un contenido único y de necesitar repetir la data en los resultados se realiza a través de claves foráneas. materias_por_alumno mpa_id materia_id alumno_id 1 1 1 2 2 1 3 1 2 4 2 2

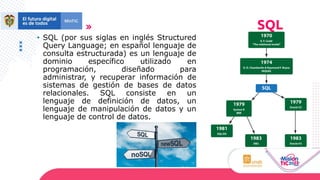

- 57. • SQL (porsus siglas en inglés Structured Query Language; en español lenguaje de consulta estructurada) es un lenguaje de dominio específico utilizado en programación, diseñado para administrar, y recuperar información de sistemas de gestión de bases de datos relacionales. SQL consiste en un lenguaje de definición de datos, un lenguaje de manipulación de datos y un lenguaje de control de datos. SQL

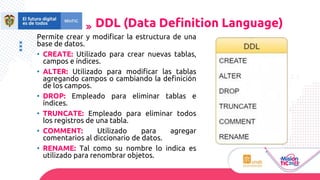

- 58. Permite crear ymodificar la estructura de una base de datos. • CREATE: Utilizado para crear nuevas tablas, campos e índices. • ALTER: Utilizado para modificar las tablas agregando campos o cambiando la definición de los campos. • DROP: Empleado para eliminar tablas e índices. • TRUNCATE: Empleado para eliminar todos los registros de una tabla. • COMMENT: Utilizado para agregar comentarios al diccionario de datos. • RENAME: Tal como su nombre lo indica es utilizado para renombrar objetos. DDL (Data Definition Language)

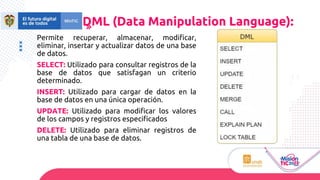

- 59. Permite recuperar, almacenar,modificar, eliminar, insertar y actualizar datos de una base de datos. SELECT: Utilizado para consultar registros de la base de datos que satisfagan un criterio determinado. INSERT: Utilizado para cargar de datos en la base de datos en una única operación. UPDATE: Utilizado para modificar los valores de los campos y registros especificados DELETE: Utilizado para eliminar registros de una tabla de una base de datos. DML (Data Manipulation Language):

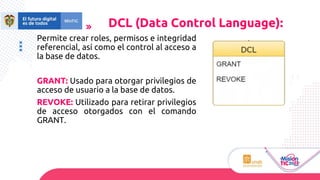

- 60. Permite crear roles,permisos e integridad referencial, así como el control al acceso a la base de datos. GRANT: Usado para otorgar privilegios de acceso de usuario a la base de datos. REVOKE: Utilizado para retirar privilegios de acceso otorgados con el comando GRANT. DCL (Data Control Language):

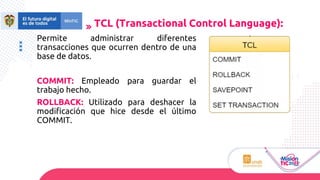

- 61. Permite administrar diferentes transaccionesque ocurren dentro de una base de datos. COMMIT: Empleado para guardar el trabajo hecho. ROLLBACK: Utilizado para deshacer la modificación que hice desde el último COMMIT. TCL (Transactional Control Language):

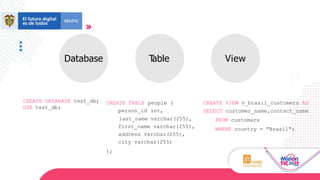

- 62. Database T able View CREATEDATABASE test_db; USE test_db; CREATE TABLE people ( person_id int, last_name varchar(255), first_name varchar(255), address varchar(255), city varchar(255) ); CREATE VIEW v_brasil_customers AS SELECT customer_name,contact_name FROM customers WHERE country = "Brasil";
- 63. Diagrama ER a DiagramaRelacional

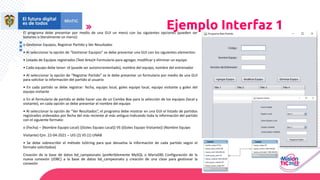

- 64. El programa debepresentar por medio de una GUI un menú con las siguientes opciones (pueden ser botones o literalmente un menú): o Gestionar Equipos, Registrar Partido y Ver Resultados • Al seleccionar la opción de “Gestionar Equipos” se debe presentar una GUI con los siguientes elementos: • Listado de Equipos registrados (Text Area)• Formulario para agregar, modificar y eliminar un equipo • Cada equipo debe tener: id (puede ser autoincrementado), nombre del equipo, nombre del entrenador • Al seleccionar la opción de “Registrar Partido” se le debe presentar un formulario por medio de una GUI para solicitar la información del partido al usuario • En cada partido se debe registrar: fecha, equipo local, goles equipo local, equipo visitante y goles del equipo visitante o En el formulario de partido se debe hacer uso de un Combo Box para la selección de los equipos (local y visitante), en cada opción se debe presentar el nombre del equipo • Al seleccionar la opción de “Ver Resultados”, el programa debe mostrar en una GUI el listado de partidos registrados ordenados por fecha del más reciente al más antiguo indicando toda la información del partido con el siguiente formato: o {Fecha} – {Nombre Equipo Local} {(Goles Equipo Local)} VS {(Goles Equipo Visitante)} {Nombre Equipo Visitante} Ejm. 22-04-2021 – UIS (2) VS (1) UNAB • Se debe sobrescribir el método toString para que devuelva la información de cada partido según el formato solicitadoa) Creación de la base de datos bd_campeonato (preferiblemente MySQL o MariaDB) Configuración de la nueva conexión (JDBC) a la base de datos bd_campeonato y creación de una clase para gestionar la conexión Ejemplo Interfaz 1

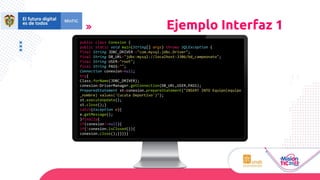

- 65. Ejemplo Interfaz 1 publicclass Conexion { public static void main(String[] args) throws SQLException { final String JDBC_DRIVER ="com.mysql.jdbc.Driver"; final String DB_URL="jdbc:mysql://localhost:3306/bd_campeonato"; final String USER="root"; final String PASS=""; Connection conexion=null; try{ Class.forName(JDBC_DRIVER); conexion=DriverManager.getConnection(DB_URL,USER,PASS); PreparedStatement st=conexion.prepareStatement("INSERT INTO Equipo(equipo _nombre) values('Cucuta Deportivo')"); st.executeUpdate(); st.close();} catch(Exception e){ e.getMessage(); }finally{ if(conexion!=null){ if(!conexion.isClosed()){ conexion.close();}}}}}
- 66. "La motivación másimportante para el trabajo de investigación que dio como resultado el modelo relacional fue el objetivo de proporcionar un límite claro y nítido entre los aspectos lógicos y físicos de la gestión de bases de datos". Frank Codd
