Soluciones de almacenamiento de IBM

Presentación Compañía

PDF created with pdfFactory Pro trial version www.pdffactory.com

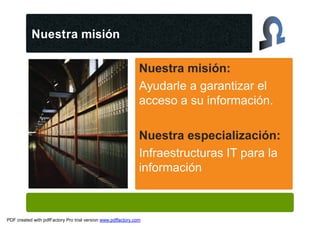

Nuestra misión

Nuestra misión:
Ayudarle a garantizar el
acceso a su información.

Nuestra especialización:
Infraestructuras IT para la
información


Resumen Ejecutivo - I

• Empresa 100% de
capital nacional
– 18 años en el sector TI
– 20,3 Millones de
Facturación en 2.011
– Más de 50
especialistas a su
servicio.
– Oficinas en Barcelona,
Bilbao, Madrid

3


• 10 años de la oficina de Omega -Peripherals
en Bilbao
• Seis Millones y medio de facturación en 2.011
• 22 Colaboradores
• 80 Clientes de Almacenamiento
• 35 Clientes de Virtualización
– 200 Nodos Instalados
– Mas de 1.000 Servidores virtualizados
• 10 Clientes de Servicios Gestionados

4


• Hemos aportado valor • CREATIVIDAD
• Hemos estado cerca • APOYO
• Hemos sabido • CONFIANZA
escuchar
• Hemos mirado a largo • COMPROMISO
• Nos hemos • IMPLICACION
actualizado

5


DIEZ AÑOS CUMPLIDOS

DIEZ AÑOS CUMPLIENDO

6

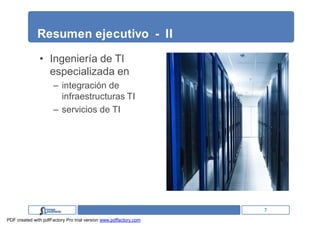

Resumen ejecutivo - II

• Ingeniería de TI
especializada en
– integración de
infraestructuras TI
– servicios de TI

7

Resumen ejecutivo - III

• Valores
– excelencia de
nuestros empleados
– foco permanente en
formación
– satisfacción de
nuestros clientes
– calidad en todas
nuestras actividades.

8

Especialistas en

• Infraestructuras de la
información:
– Almacenamiento de la
información
– Copias de respaldo y
plan contingencia
– Virtualización
infraestructura
– Servicios de gestión

9

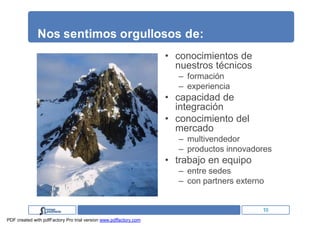

Nos sentimos orgullosos de:
• conocimientos de
nuestros técnicos
– formación
– experiencia
• capacidad de
integración
• conocimiento del
mercado
– multivendedor
– productos innovadores
• trabajo en equipo
– entre sedes
– con partners externo

10

SOLUCIONES QUE
OFRECEMOS


Productos/Proyectos Diferenciales:

• Almacenamiento SSD
• Replicación de bajo coste
• Virtualización escritorio
• Backup deduplicado
• Gestión infraestructura almacenamiento
• Servicios gestionados
• Consultoría (Backup, Virtualización,
almacenamiento)

12

En qué estamos especializados:
Infraestructuras de la información

• Integración de Storage y BackUp
• Proyectos de Restore instantáneo
– SAP, Oracle, Exchange,…
• Aceleradores de bases de datos.
• Virtualización (servidores, escritorio,
almacenamiento, aplicaciones)
• Replicación Remota y Disaster Recovery

13

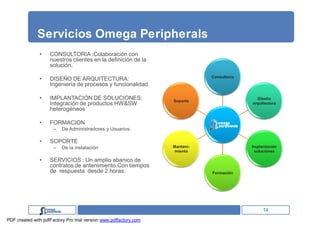

Servicios Omega Peripherals
• CONSULTORIA :Colaboración con
nuestros clientes en la definición de la
solución.
Consultoria
• DISEÑO DE ARQUITECTURA:
Ingeniería de procesos y funcionalidad

• IMPLANTACION DE SOLUCIONES: Soporte
Diseño
Integración de productos HW&SW arquitectura
heterogéneos

• FORMACION
– De Administradores y Usuarios.

• SOPORTE
– De la instalación Manteni- Implantación
miento soluciónes

• SERVICIOS : Un amplio abanico de
contratos de antenimiento.Con tiempos
de respuesta desde 2 horas. Formación

14

CLIENTES RELEVANTES


Clientes relevantes Barcelona

16

Clientes relevantes Bilbao-I
Educación

17

Clientes relevantes Bilbao-II

Clientes relevantes Bilbao-I

18

Clientes relevantes Madrid

19

ORGANIZACIÓN
OFICINAS


Estructura del grupo

Grupo
Omega
Peripherals

SM&C

Omega Omega Omega
Bilbao Madrid Barcelona

21

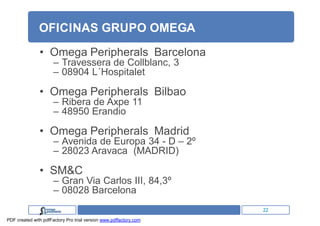

OFICINAS GRUPO OMEGA
• Omega Peripherals Barcelona
– Travessera de Collblanc, 3
– 08904 L´Hospitalet

• Omega Peripherals Bilbao
– Ribera de Axpe 11
– 48950 Erandio

• Omega Peripherals Madrid
– Avenida de Europa 34 - D – 2º
– 28023 Aravaca (MADRID)

• SM&C
– Gran Via Carlos III, 84,3º
– 08028 Barcelona
22

www.omega-peripherals.com

Gracias por su atención


s1

IBM XIV® Storage System
Enterprise Storage Reinvented
José Luis Llorente Gómez
IBM Storage Sales Solutions
(jl_llorente@es.ibm.com)


Diapositiva 1

s1 sp22028; 02/11/2009


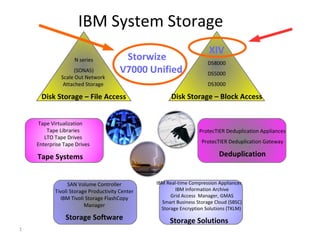

IBM Storage Strategy

2 © 2011 IBM Corporation


IBM System Storage

IBM XIV Storage System
Architecture Overview

© 2012 IBM Corporation
3 >>> IBM Confidential until February 7, 2012<<<

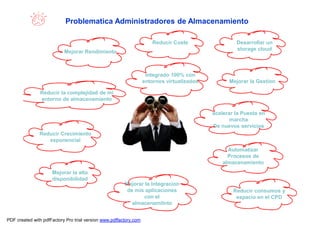

Problematica Administradores de Almacenamiento

Reducir Coste Desarrollar un
storage cloud
Mejorar Rendimiento

Integrado 100% con
entornos virtualizados Mejorar la Gestion

Reducir la complejidad de mi
entorno de almacenamiento

acelerar la Puesta en
marcha
De nuevos servicios
Reducir Crecimiento
exponencial
Automatizar
Procesos de
almacenamiento
Mejorar la alta
disponibilidad
Mejorar la Integracion
de mis aplicaciones Reducir consumos y
con el espacio en el CPD
almacenamitnto


Traditional Storage Distribution

Exchange

Oracle § Hardware Bound
– ILM, Disks, Tiers,
§ Scalability RAID, etc. and
– Spares, is limited
RAID 5
300 GB 15K
RAID 5 not linear
1 TB
§
§ Performance
Hot-Spots and
RAID 5 300 GB § Capacity is added but
– Short-stroking
VMware RAID 5 300 GB Performance issues
performance is reduced
– Requires tuning
RAID 5
require analysis, design
146 GB
§ To improve performance,
and tuning
RAID 5
a redesign/layout is
Hot
300 GB Spares
§ Poor System Utilization
RAID 1/0 RAID 5 required
– Performance
146 GB 146 GB – Capacity
RAID 5 § Lots of work to keep and
ERP 146 GB maintain this array

5 © 2009 IBM Corporation © 2010 IBM Corporation
INTERNAL USE ONLY, NOT FOR PUBLICATION


Design principles:
• Massive parallelism
• Granular distribution
• Off-the-shelf components
• Coupled disk, RAM and CPU
• User simplicity
• Pseudo Random Distribution Algorithm

Interface Interface Interface Interface Interface

Switching Switching

Data Module Data Module Data Module Data Module Data Module Data Module Data Module



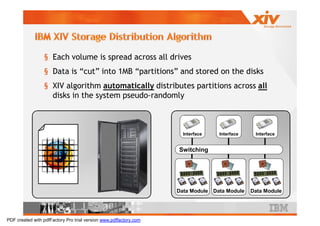

§ Each volume is spread across all drives
§ Data is “cut” into 1MB “partitions” and stored on the disks
§ XIV algorithm automatically distributes partitions across all
disks in the system pseudo-randomly

Interface Interface Interface

Switching

Data Module Data Module Data Module

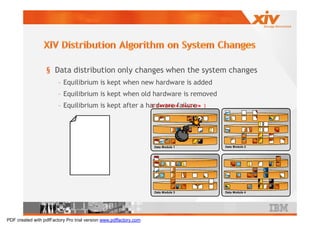

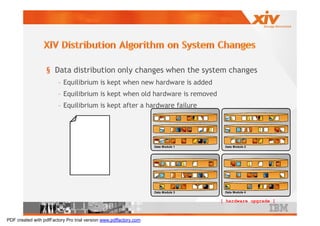

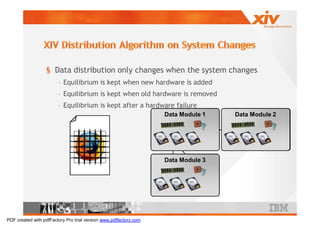

§ Data distribution only changes when the system changes
– Equilibrium is kept when new hardware is added
– Equilibrium is kept when old hardware is removed
– Equilibrium is kept after a hardware failure
Data Module 1 Data Module 2

Node 1 Node 2

Data Module 3

Node 3




Node 4

[ hardware upgrade ]


[ hardware failure ]




Arquitectura tradicionales

§ Todas las operaciones pasan por una u
otra controladora
§ No acceso paralelo -> Es necesario
utilizar discos muy rápidos!
§ Ocurren cuellos de botella por el
layout manual
Interface Interface Interface

– Raid

Controllers
configuration/formating
– Striping

Cache
– etc.
JBOD JBOD


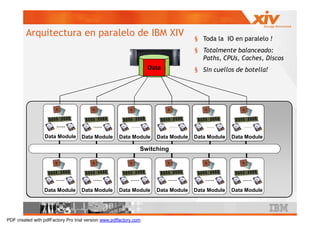

Arquitectura en paralelo de IBM XIV § Toda la IO en paralelo !
§ Totalmente balanceado:
Paths, CPUs, Caches, Discos
Data § Sin cuellos de botella!

Data Module Data Module Data Module Data Module Data Module Data Module

Switching Switching

Data Module Data Module Data Module Data Module Data Module Data Module


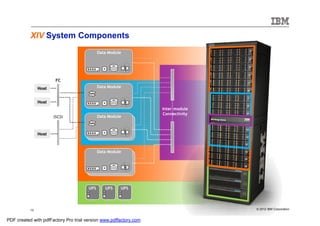

XIV System Components
Data Module

FC
Host Data Module

Host
Inter-module
Connectivity
iSCSI Data Module

Host

Data Module

UPS UPS UPS



Escalabilidad…en capacidad y performance
De 6 a 15 controladoras

- Configuracion máxima ( 15 controladoras):

+ CPU, + CACHE,+ PUERTOS + DISCO
-TERAS NETOS: 161/243 (2/3 TB SAS)
-CORES: 60
-CACHE: 360 Gb
- 6 TB SSD
-PUERTOS: 24FC / 22 ISCSI
-3 UPSs

- Configuracion mínima ( 6 controladoras):
-TERAS NETOS: 55/84 (2/3TB SAS) (y/o 27TB en CoD)
-CORES: 24
-CACHE: 144 Gb
-2.4TB SSD (400GB/módulo)
-PUERTOS: 8FC 8 Gbits / 6 iSCSI
-3 UPSs



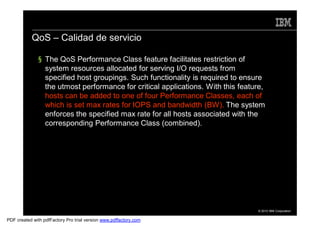

QoS – Calidad de servicio

§ The QoS Performance Class feature facilitates restriction of
system resources allocated for serving I/O requests from
specified host groupings. Such functionality is required to ensure
the utmost performance for critical applications. With this feature,
hosts can be added to one of four Performance Classes, each of
which is set max rates for IOPS and bandwidth (BW). The system
enforces the specified max rate for all hosts associated with the
corresponding Performance Class (combined).



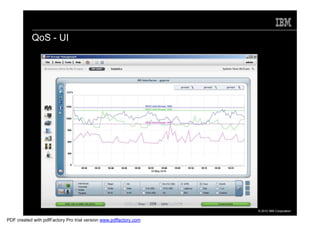

QoS - UI



Layout Arquitectura XIV 1.404 126 horas anuales (entorno 200TB)
Número Duración
Tareas de Administración Mejora
de Tareas Actividad
de almacenamiento por mes XIV
con XIV

Reportes de capacidad 1 20 mins 33%
Planificación de capacidad 1 120 mins 50%
Busqueda de capacidad libre 1 30 mins 97%
Distribución y clasificación de datos 1 30 mins 97%
Provissioning de almacenamiento 1 20 mins 92%
Monitorización del rendimiento 2 60 mins 92%
Ajustes manuales en el rendimiento 2 0 mins 100%
Troubleshooting de almacenamiento 2 60 mins 50%
Diseño y planificación de migraciones de datos 0,5 60 mins 67%
Implementación de migraciones de datos 0,5 40 mins 92%

Número Duración
Tareas de Administración Mejora
de Tareas Actividad
de replicas por mes XIV
con XIV

Diseño y planificación de replicas 0,5 90 mins 81%
Implementación de replicas 0,5 20 mins 83%
Monitorización de replicas 2 10 mins 83%
Cambios en las replicas 0,5 90 mins 81%

à Agilidad y Ahorros en Tareas de Administración !!!!!


Strategic Planning Assumption

By 2013 storage systems will no longer
be manually tunable for performance or
manual data placement. Similar to virtual
memory management the storage array’s
algorithms will determine data placement.


IBM System Storage

IBM XIV 3.1: SSD Caching
Cost effective SSD acceleration for
the entire data center

19 >>> IBM Confidential until February 7, 2012<<<

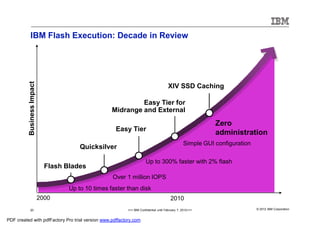

IBM Flash Execution: Decade in Review
Business Impact

XIV SSD Caching

Easy Tier for
Midrange and External
Zero
Easy Tier
administration
Simple GUI configuration
Quicksilver

Up to 300% faster with 2% flash
Flash Blades
Over 1 million IOPS
Up to 10 times faster than disk
2000 2010
20 >>> IBM Confidential until February 7, 2012<<< © 2012 IBM Corporation


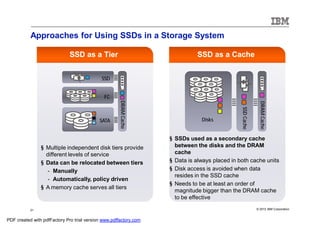

Approaches for Using SSDs in a Storage System

SSD as a Tier SSD as a Cache

SSD

FC

DRAM Cache

DRAM Cache
SSD Cache
SATA Disks

§ SSDs used as a secondary cache
§ Multiple independent disk tiers provide between the disks and the DRAM
different levels of service cache
§ Data can be relocated between tiers § Data is always placed in both cache units
- Manually § Disk access is avoided when data
resides in the SSD cache
- Automatically, policy driven
§ Needs to be at least an order of
§ A memory cache serves all tiers
magnitude bigger than the DRAM cache
to be effective

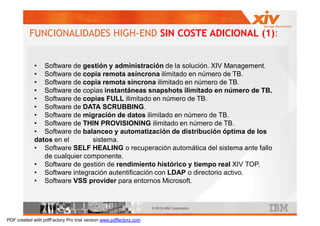

FUNCIONALIDADES HIGH-END SIN COSTE ADICIONAL (1):

• Software de gestión y administración de la solución. XIV Management.
• Software de copia remota asíncrona ilimitado en número de TB.
• Software de copia remota síncrona ilimitado en número de TB.
• Software de copias instantáneas snapshots ilimitado en número de TB.
• Software de copias FULL ilimitado en número de TB.
• Software de DATA SCRUBBING.
• Software de migración de datos ilimitado en número de TB.
• Software de THIN PROVISIONING ilimitado en número de TB.
• Software de balanceo y automatización de distribución óptima de los
datos en el sistema.
• Software SELF HEALING o recuperación automática del sistema ante fallo
de cualquier componente.
• Software de gestión de rendimiento histórico y tiempo real XIV TOP.
• Software integración autentificación con LDAP o directorio activo.
• Software VSS provider para entornos Microsoft.



FUNCIONALIDADES HIGH-END SIN COSTE ADICIONAL (2):

• Software SRA/SRM de IBM XIV para VMWare.
• Software VirtualCenter Plugin IBM XIV.
• Software VMWare VAAI.
• Software IBM XIV remote mirroring agent para VCS para Windows.
• Software IBM XIV remote mirroring agent para VCS para Solaris.
• Software gestión MPIO.
• Software de Microsoft Geocluster.
• Software remote snapshot mirror.
• Software de QoS – Calidad de Servicio
• Software de Truck Initialization

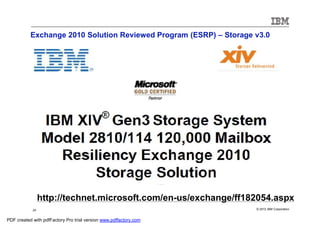

Exchange 2010 Solution Reviewed Program (ESRP) – Storage v3.0

http://technet.microsoft.com/en-us/exchange/ff182054.aspx


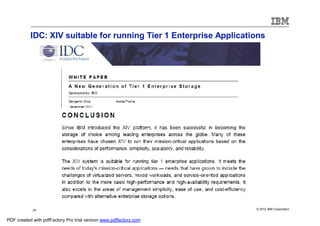

IDC: XIV suitable for running Tier 1 Enterprise Applications

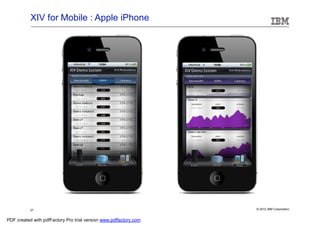

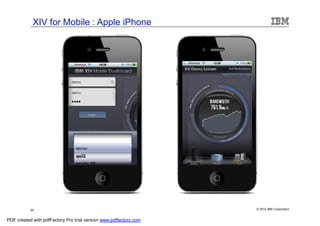

XIV for Mobile : Apple iPhone

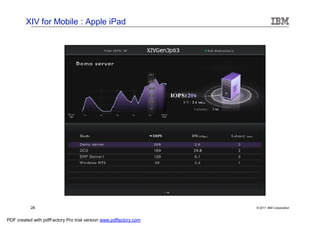

XIV for Mobile : Apple iPad



IBM Storage | Febrero 2012

Retos de Almacenamiento y
Soluciones con Storwize V7000

Bogdan Djoric
IBM

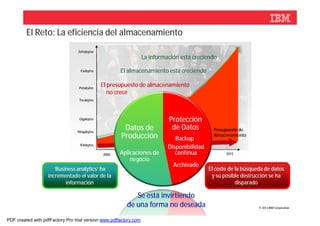

El Reto: La eficiencia del almacenamiento
Zettabytes
La información está creciendo

Exabytes El almacenamiento está creciendo

Petabytes
El presupuesto de almacenamiento
no crece
Terabytes

Gigabytes Protección
Megabytes
Datos de de Datos Presupuesto de
Producción Backup
Almacenamiento

Kilobytes
Disponibilidad
2000 Aplicaciones de
2005 contínua
2010 2015
negocio
Archivado
‘Business analytics’ ha El coste de la búsqueda de datos
incrementado el valor de la y su posible destrucción se ha
información disparado

Se está invirtiendo
de una forma no deseada © 2012 IBM Corporation

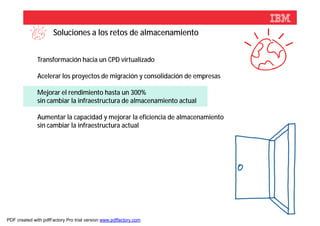

Soluciones a los retos de almacenamiento

Transformación hacia un CPD virtualizado

Acelerar los proyectos de migración y consolidación de empresas

Mejorar el rendimiento hasta un 300%
sin cambiar la infraestructura de almacenamiento actual

Aumentar la capacidad y mejorar la eficiencia de almacenamiento
sin cambiar la infraestructura actual



Creación de un CPD virtualizado

¿Qué sugerimos para su negocio?
Consiga todas las ventajas de la virtualización mediante la utilización de un
hipervisor de almacenamiento. La virtualización de servidores fue el primer
paso, mediante la virtualización de su almacenamiento completará la
transformación de su Centro de Procesos de Datos en un “Virtual Datacenter”.

Complete la transformación de su CPD mediante la utilzación de un hipervisor
de almacenamiento.

Mejore la integración con los hipervisores de servidores.

Mejore la flexibilidad, provisión de servicios, disponibilidad y reduzca sus
costes de IT mejorando el servicio al negocio

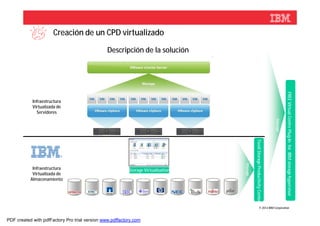

Descripción de la solución

FREE Virtual Centre Plug-In for IBM storage hypervisor
Infraestructura
Virtualizada de
Servidores

Manage
Tivoli Storage Productivity Center
Manage
Infraestructura Storage Virtualisation
Virtualizada de
Almacenamiento




Integración con los hipervisores de servidores
VAAI desctivado VAAI activado

Full copy – creación de clone templates




Integración con los hipervisores de servidores

Integración de las herramientas de gestión

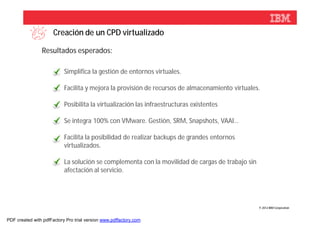

Resultados esperados:

Simplifica la gestión de entornos virtuales.

Facilita y mejora la provisión de recursos de almacenamiento virtuales.

Posibilita la virtualización las infraestructuras existentes

Se integra 100% con VMware. Gestión, SRM, Snapshots, VAAI…

Facilita la posibilidad de realizar backups de grandes entornos
virtualizados.

La solución se complementa con la movilidad de cargas de trabajo sin
afectación al servicio.

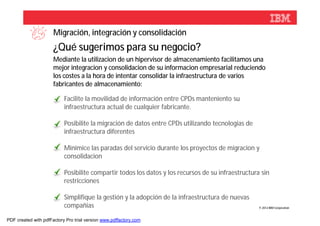

Migración, integración y consolidación
Mediante la utilizacion de un hipervisor de almacenamiento facilitamos una
mejor integracion y consolidacion de su informacion empresarial reduciendo
los costes a la hora de intentar consolidar la infraestructura de varios
fabricantes de almacenamiento:

Facilite la movilidad de información entre CPDs manteniento su
infraestructura actual de cualquier fabricante.

Posibilite la migración de datos entre CPDs utilizando tecnologias de
infraestructura diferentes

Minimice las paradas del servicio durante los proyectos de migracion y
consolidacion

Posibilite compartir todos los datos y los recursos de su infraestructura sin
restricciones

Simplifique la gestión y la adopción de la infraestructura de nuevas
compañias © 2012 IBM Corporation


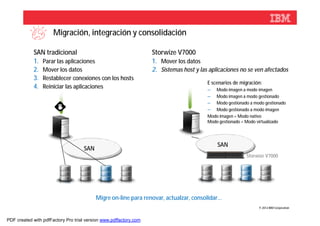

Migración, integración y consolidación

SAN tradicional Storwize V7000
1. Parar las aplicaciones 1. Mover los datos
2. Mover los datos 2. Sistemas host y las aplicaciones no se ven afectados
3. Restablecer conexiones con los hosts
E scenarios de migración:
4. Reiniciar las aplicaciones – Modo imagen a modo imagen
– Modo imagen a modo gestionado
– Modo gestionado a modo gestionado
– Modo gestionado a modo imagen
Modo imagen = Modo nativo
Modo gestionado = Modo virtualizado

SAN
SAN
Storwize V7000

Migre on-line para renovar, actualzar, consolidar…

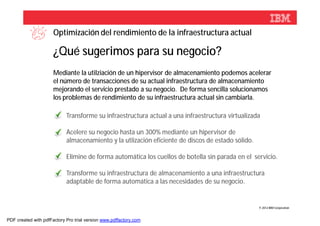

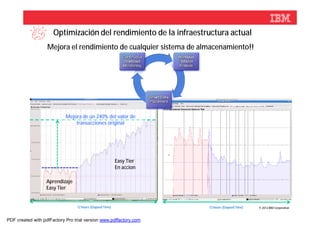

Optimización del rendimiento de la infraestructura actual

Mediante la utilziación de un hipervisor de almacenamiento podemos acelerar
el número de transacciones de su actual infraestructura de almacenamiento
mejorando el servicio prestado a su negocio. De forma sencilla solucionamos
los problemas de rendimiento de su infraestructura actual sin cambiarla.

Transforme su infraestructura actual a una infraestructura virtualizada

Acelere su negocio hasta un 300% mediante un hipervisor de
almacenamiento y la utlización eficiente de discos de estado sólido.

Elimine de forma automática los cuellos de botella sin parada en el servicio.

Transforme su infraestructura de almacenamiento a una infraestructura
adaptable de forma automática a las necesidades de su negocio.




Mejora del rendimiento

Volumen lógico
Increase of
60000 330%!
50000

T h r o u g h p u t (I O / s )
40000

30000

20000

10000

0
SSD 0:00 2:00 4:00 6:00 8:00 10:00 12:00 14:00 16:00 18:00
SATA Time


Mejora el rendimiento de cualquier sistema de almacenamiento!!

Mejora de un 240% del valor de
transacciones original

Easy Tier
En accion

Aprendizaje
Easy Tier

12 hours (Elapsed Time) 12 hours (Elapsed Time) © 2012 IBM Corporation

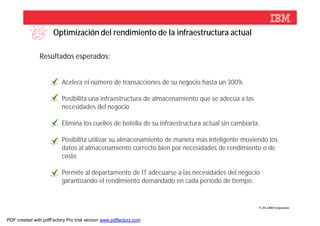

Resultados esperados:

Acelera el número de transacciones de su negocio hasta un 300%

Posibilita una infraestructura de almacenamiento que se adecúa a las
necesidades del negocio

Elimina los cuellos de botella de su infraestructura actual sin cambiarla.

Posibilita utilizar su almacenamiento de manera más inteligente moviendo los
datos al almacenamiento correcto bien por necesidades de rendimiento o de
coste.

Permite al departamento de IT adecuarse a las necesidades del negocio
garantizando el rendimiento demandado en cada periodo de tiempo.



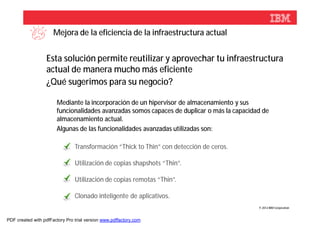

Mejora de la eficiencia de la infraestructura actual

Esta solución permite reutilizar y aprovechar tu infraestructura
actual de manera mucho más eficiente

Mediante la incorporación de un hipervisor de almacenamiento y sus
funcionalidades avanzadas somos capaces de duplicar o más la capacidad de
almacenamiento actual.
Algunas de las funcionalidades avanzadas utilizadas son:

Transformación “Thick to Thin” con detección de ceros.

Utilización de copias shapshots “Thin”.

Utilización de copias remotas “Thin”.

Clonado inteligente de aplicativos.


Mejorar la eficiencia de la infraestructura actual

Copias Snapshots “Thin” Dev/ 50 GB
Test

SAP ERP FCM Master QA 50 GB
Copy

5 TB 5 TB
Edu 50 GB

Tier 1 Tier 2 50 GB
Pool Pool xxx
50 GB
50 GB
50 GB
• El hipervisor de almacenamiento permite crear snapshots THIN sin necesidad
de duplicar, triplicar la capacidad del almacenamiento.
• La solución se completa mediante la utilización de FCM que crea los THIN
Snapshots de manera consistente de cara al aplicativo.
• Flashcopy Manager trabaja con Oracle, SAP, DB2, MS Exchange, MS SQL y
VMWare.

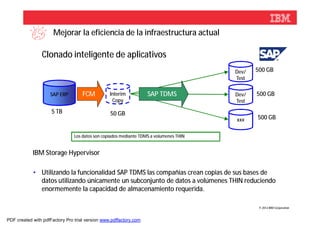

Clonado inteligente de aplicativos
Dev/ 500 GB
Test

SAP ERP FCM Interim SAP TDMS Dev/ 500 GB
Copy Test

5 TB 50 GB
xxx 500 GB

Los datos son copiados mediante TDMS a volumenes THIN

IBM Storage Hypervisor

• Utilizando la funcionalidad SAP TDMS las compañias crean copias de sus bases de
datos utilizando únicamente un subconjunto de datos a volúmenes THIN reduciendo
enormemente la capacidad de almacenamiento requerida.

20 IBM Storage Solutions for SAP



Clonado inteligente de aplicativos
Dev/ 500 GB
ORACLE Test
Sybase
Siebel
MS SQL
FCM Interim IBM OPTIM Dev/ 500 GB
Copy Test

5 TB 50 GB
xxx 500 GB

Los datos son copiados mediante OPTIM a un volumen THIN

IBM Storage Hypervisor

• La utilización de OPTIM permite escoger un subconjunto de datos a clonar de las bases
de datos primarias, descargar las bases de datos primarias mediante su archivo y
mejorando su rendimiento. El destino puede ser cualquier volumen THIN virtualizado
de cualquier almacenamiento.
21 IBM Storage Solutions for SAP


IBM Storwize V7000 Unified Storage System

Almacenamiento con
más eficiencia y
más rendimiento



Continúa la integración de la Tecnología
…IBM ofrece el sistema de almacenamiento IBM Storwize V7000 Unified
Innovative GUI
Snapshots

SAN Easy Tier

Virtualization RAID

V7000 Unified

V7000 Unified

IBM Storwize V7000 Unified

IBM Active Cloud
Clustered File
Engine™
Systems Support

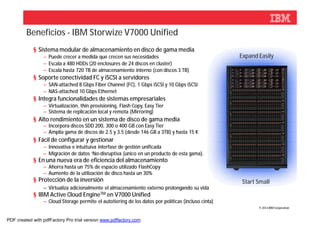

Beneficios - IBM Storwize V7000 Unified
§ Sistema modular de almacenamiento en disco de gama media
– Puede crecer a medida que crecen sus necesidades Expand Easily
– Escala a 480 HDDs (20 enclosures de 24 discos en cluster)
– Escala hasta 720 TB de almacenamiento interno (con discos 3 TB)
§ Soporte conectividad FC y iSCSI a servidores
– SAN-attached 8 Gbps Fiber Channel (FC), 1 Gbps iSCSI y 10 Gbps iSCSI
– NAS-attached 10 Gbps Ethernet
§ Integra funcionalidades de sistemas empresariales
– Virtualización, thin provisioning, Flash Copy, Easy Tier
– Sistema de replicación local y remota (Mirroring)
§ Alto rendimiento en un sistema de disco de gama media
– Incorpora discos SDD 200, 300 o 400 GB con Easy Tier
– Amplia gama de discos de 2.5 y 3.5 (desde 146 GB a 3TB) y hasta 15 K
§ Fácil de configurar y gestionar
– Innovativa e intuituiva interfase de gestión unificada
– Migración de datos ‘No-disruptiva (único en un producto de esta gama).
§ En una nueva era de eficiencia del almacenamiento
– Ahorra hasta un 75% de espacio utilizado FlashCopy
– Aumento de la utilización de disco hasta un 30%
§ Protección de la inversión Start Small
– Virtualiza adicionalmente el almacenamiento externo prolongando su vida
§ IBM Active Cloud EngineTM en V7000 Unified
– Cloud Storage permite el autotiering de los datos por políticas (incluso cinta)


IBM Storwize V7000 Unified Sistemas en Cluster
Los clientes pueden escalar vertical u horizontalmente
según las necesidades de negocio

§ SCALE UP añadiendo capacidad
§ SCALE OUT añadiendo rendimiento
§ Cluster de dos sistemas que proporciona escalabilidad inteligente
§ Pero sólo la capacidad que se necesite, cuando se necesite
§ El cluster incrementa el rendimiento, la conectividad y el caché
§ El cluster se administra y se gestiona como un único sistema

Escalabilidad No-disruptiva vs. Cambios disruptivos



Storwize V7000 Release History
V6.1 (Oct. 2010) V6.2 (May 2011) V6.3 (Oct. 2011)
Further extending IBM’s leadership
A powerful, scalable mid-range storage offering built from position in Storage Efficiency by adding

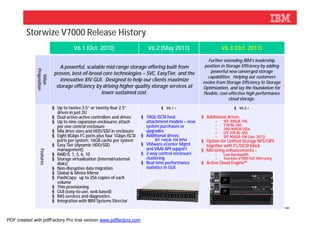

Proposition

proven, best-of-breed core technologies – SVC, EasyTier, and the powerful new converged storage
capabilities. Helping our customers
Value

innovative XIV GUI. Designed to help our clients maximize evolve from Storage Efficiency to Storage
storage efficiency by driving higher quality storage services at Optimization, and lay the foundation for
lower sustained cost. flexible, cost-effective high performance
cloud storage.
§ Up to twelve 3.5” or twenty-four 2.5” § V6.1 + § V6.2 +
drives in just 2U
§ Dual active-active controllers and drives § 10Gb iSCSI host § Additional drives:
§ Up to nine expansion enclosures attach attachment models – new – SFF 300GB-15K,
per one control enclosure system purchases or – 1TB NL-SAS,
– 200/400GB SSDs,
§ Mix drive sizes and HDD/SSD in enclosure upgrades – LFF 3TB NL-SAS
§ Eight 8Gbps FC ports plus four 1Gbps iSCSI § Additional drives: – SFF 900GB-10K (Jan. 2012)
ports per system; 16GB cache per system SFF 146GB-15K RPM § Option for Unified Storage NFS/CIFS
§ Easy Tier (dynamic HDD/SSD § VMware vCenter Mgmt together with FC/iSCSI block
management) and VAAI API support § Mirroring enhancements –
Features

§ RAID 0, 1, 5, 6, 10 § 2-way control enclosure – Low Bandwidth
§ Storage virtualization (internal/external clustering – Storwize V7000-SVC Mirroring
disks) § Real time performance § Active Cloud Engine™
§ Non-disruptive data migration statistics in GUI
§ Global & Metro Mirror
§ FlashCopy: up to 256 copies of each V7000

volume
Unifie
d

§ Thin provisioning
§ GUI (easy-to-use, web based)
V7000
Unifie
d

§ RAS services and diagnostics
§ Integration with IBM Systems Director


IBM Storwize V7000 Unified

¿Qué es ?
§ Sistema de almacenamiento integrado para
SAN y NAS, bloque y file, con una única
consola de gestión totalmente integrado. V7000 Unified

§ Soporte de protocolos file (NFS / CIFS / FTP
/ HTTP / SCP) además de los ya existentes 6U
de bloque V7000 Unified

§ Replica de ficheros y ‘snapshot’ a nivel de
archivo para la continuidad de negocio y
recuperación ante desastres.

¿Cuál es su importancia?
§ Proporciona una gran flexibilidad para el aprovisionamiento de recursos de almacenamiento y
mejora la utilización de la capacidad total
§ La consola unificada simplifica la administración de almacenamiento con una única interfaz de
usuario y CLI comunes
§ Permite el despliegue de un amplio conjunto de aplicaciones desde un único sistema de
almacenamiento, especialmente en entornos de almacenamiento compartido


¿Qué tiene de diferente Storwize V7000 Unified?
Basado en el sistema Storwize V7000 de almacenamiento en ‘bloque’
Interfaz de usuario totalmente integrada para bloque y ficchero, lo que integra y simplifica la gestión
– No es un lanzador de dos interfaces diferentes, es una sola interfaz gráfica de usuario (single GUI)

§ Configuración inicial basada en una sencilla ‘llave USB’

§ IBM Active Cloud Engine™ ofrece funciones automáticas de eficiencia de almacenamiento para fichero.
– Política de gestión de archivos automizadas, que incluyen políticas definidas por el usuario !!!

§ Los procesos de backup/restore están integrados con IBM Tivoli Storage Manager client (también compatible
con NDMP)

Storwize V7000 Unified es un poderoso sistema de
almacenamiento………
de sistema de bloque y archivos.

Que realmente está… Unificado



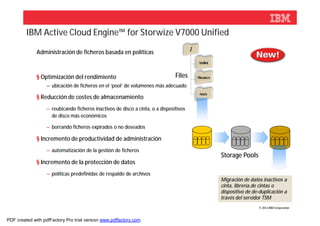

IBM Active Cloud Engine™ for Storwize V7000 Unified

Administración de ficheros basada en políticas

§ Optimización del rendimiento Files
– ubicación de ficheros en el ‘pool’ de volúmenes más adecuado

§ Reducción de costes de almacenamiento
– reubicando ficheros inactivos de disco a cinta, o a dispositivos
de disco más económicos

– borrando ficheros expirados o no deseados

§ Incremento de productividad de administración
– automatización de la gestión de ficheros
Storage Pools
§ Incremento de la protección de datos
– políticas predefinidas de respaldo de archivos
Migración de datos inactivos a
cinta, librería.de cintas o
dispositivo de de-duplicación a
través del servidor TSM

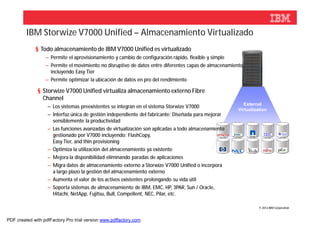

IBM Storwize V7000 Unified – Almacenamiento Virtualizado
§ Todo almacenamiento de IBM V7000 Unified es virtualizado
– Permite el aprovisionamiento y cambio de configuración rápido, flexible y simple
– Permite el movimiento no disruptivo de datos entre diferentes capas de almacenamiento,
incluyendo Easy Tier
– Permite optimizar la ubicación de datos en pro del rendimiento

§ Storwize V7000 Unified virtualiza almacenamiento externo Fibre
Channel
External
– Los sistemas preexistentes se integran en el sistema Storwize V7000
Virtualization
– Interfaz única de gestión independiente del fabricante: Diseñada para mejorar
sensiblemente la productividad
– Las funciones avanzadas de virtualización son aplicadas a todo almacenamiento
gestionado por V7000 incluyendo: FlashCopy,
Easy Tier, and thin provisioning
– Optimiza la utilización del almacenamiento ya existente
– Mejora la disponibilidad eliminando paradas de aplicaciones
– Migra datos de almacenamiento externo a Storwize V7000 Unified o incorpora
a largo plazo la gestión del almacenamiento externo
– Aumenta el valor de los activos existentes prolongando su vida útil
– Soporta sistemas de almacenamiento de IBM, EMC, HP, 3PAR, Sun / Oracle,
Hitachi, NetApp, Fujitsu, Bull, Compellent, NEC, Pilar, etc.

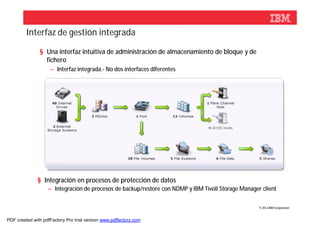

Interfaz de gestión integrada

§ Una interfaz intuitiva de administración de almacenamiento de bloque y de
fichero
– Interfaz integrada.- No dos interfaces diferentes

§ Integración en procesos de protección de datos
– Integración de procesos de backup/restore con NDMP y IBM Tivoli Storage Manager client

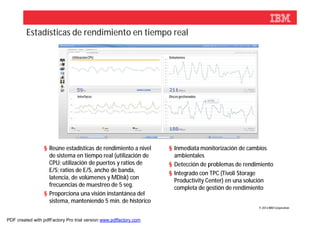

Estadísticas de rendimiento en tiempo real

Utilización CPU Volumenes

Interfaces Discos gestionados

§ Reúne estadísticas de rendimiento a nivel § Inmediata monitorización de cambios
de sistema en tiempo real (utilización de ambientales
CPU; utilización de puertos y ratios de § Detección de problemas de rendimiento
E/S; ratios de E/S, ancho de banda,
§ Integrado con TPC (Tivoli Storage
latencia, de volúmenes y MDisk) con
Productivity Center) en una solución
frecuencias de muestreo de 5 seg.
completa de gestión de rendimiento
§ Proporciona una visión instantánea del
sistema, manteniendo 5 min. de histórico

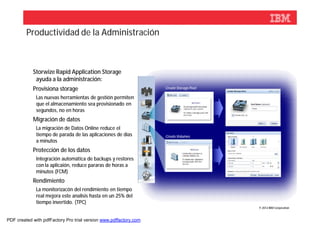

Productividad de la Administración

Storwize Rapid Application Storage
ayuda a la administración:
Provisiona storage Create Storage Pool

§ Las nuevas herramientas de gestión permiten
que el almacenamiento sea provisionado en
segundos, no en horas
Migración de datos
§ La migración de Datos Online reduce el
tiempo de parada de las aplicaciones de días Create Volumes
a minutos
Protección de los datos
§ Integración automática de backups y restores
con la aplicaión, reduce pararas de horas a
minutos (FCM)
Rendimiento
§ La monitorizacón del rendimiento en tiempo
real mejora este analisis hasta en un 25% del
tiempo invertido. (TPC)

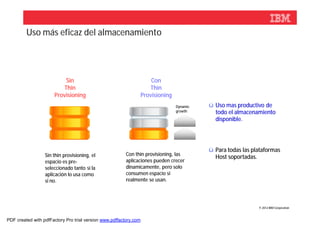

Uso más eficaz del almacenamiento

Sin Con
Thin Thin
Provisioning Provisioning
Dynamic ü Uso mas productivo de
growth todo el almacenamiento
disponible.

ü Para todas las plataformas
Sin thin provisioning, el Con thin provisioning, las
Host soportadas.
espacio es pre- aplicaciones pueden crecer
seleccionado tanto si la dinamicamente, pero solo
aplicación lo usa como consumen espacio si
si no. realmente se usan.

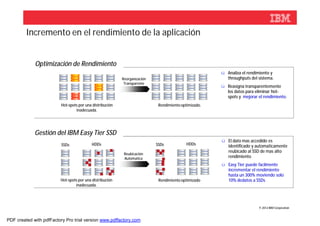

Incremento en el rendimiento de la aplicación

Optimización de Rendimiento
ü Analiza el rendimiento y
Reorganización throughputs del sistema.
Transparente
ü Reasigna transparentemente
los datos para eliminar hot-
spots y mejorar el rendimiento.
Hot-spots por una distribución Rendimiento optimizado.
inadecuada.

Gestión del IBM Easy Tier SSD
ü El dato mas accedido es
SSDs HDDs SSDs HDDs identificado y automaticamente
reubicado al SSD de mas alto
Reubicación
Automatica rendimiento
ü Easy Tier puede facilmente
incrementar el rendimiento
hasta un 300% moviendo solo
Hot-spots por una distribución Rendimiento optimizado 10% dedatos a SSDs
inadecuada.

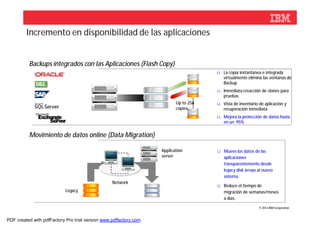

Incremento en disponibilidad de las aplicaciones

Backups integrados con las Aplicaciones (Flash Copy)
ü La copia instantanea e integrada
virtualmente elimina las ventanas de
Backup
ü Inmediata creacción de clones para
pruebas
Up to 256 ü Vista de inventario de aplicación y
copies recuperación inmediata
ü Mejora la protección de datos hasta
en un 95%

Movimiento de datos online (Data Migration)

Application ü Mueve los datos de las
server aplicaciones
transparentemente desde
legacy disk arrays al nuevo
sistema.
Network
ü Reduce el tiempo de
Legacy migración de semanas/meses
a días.



VMware e IBM Storwize V7000
… solución completa de Virtualización
IBM Storwize V7000
§ Storwize V7000 virtualiza tanto su propio almacenamiento
interno como sistemas externos de almacenamiento
Internal
§ Storwize V7000 actúa como la capa de virtualización entre el host y storage
virtualization
el sistema de almacenamiento externo
§ Un único sistema V7000 puede gestionar hasta 32 PB de
almacenamiento externo
§ Storwize V7000 puede realizar la migración no disruptiva de
volúmenes entre sistemas externos e internos External storage virtualization

§ La estrecha integración con VMware proporciona interfases IBM
complementarias con distintos componentes: EMC
§ VMware vCenter Server
HP
§ VMware vStorage APIs para la integración Array (VAAI)
§ VMware Site Recovery Manager (SRM))

§ Integración con los procesos VMware de backup/restore:
§ IBM Tivoli FlashCopy Manager para VMware

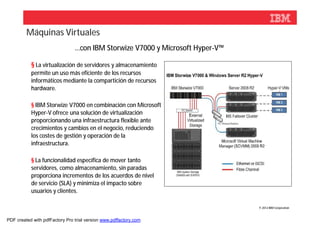

Máquinas Virtuales
…con IBM Storwize V7000 y Microsoft Hyper-V™

§ La virtualización de servidores y almacenamiento
permite un uso más eficiente de los recursos
informáticos mediante la compartición de recursos
hardware.

§ IBM Storwize V7000 en combinación con Microsoft
Hyper-V ofrece una solución de virtualización
proporcionando una infraestructura flexible ante
crecimientos y cambios en el negocio, reduciendo
los costes de gestión y operación de la
infraestructura.

§ La funcionalidad específica de mover tanto
servidores, como almacenamiento, sin paradas
proporciona incrementos de los acuerdos de nivel
de servicio (SLA) y minimiza el impacto sobre
usuarios y clientes.

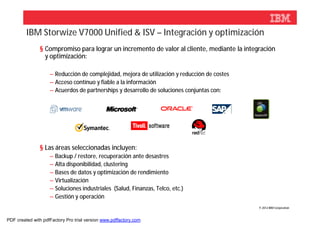

IBM Storwize V7000 Unified & ISV – Integración y optimización
§ Compromiso para lograr un incremento de valor al cliente, mediante la integración
y optimización:

– Reducción de complejidad, mejora de utilización y reducción de costes
– Acceso contínuo y fiable a la información
– Acuerdos de partnerships y desarrollo de soluciones conjuntas con:

§ Las áreas seleccionadas incluyen:
– Backup / restore, recuperación ante desastres
– Alta disponibilidad, clustering
– Bases de datos y optimización de rendimiento
– Virtualización
– Soluciones industriales (Salud, Finanzas, Telco, etc.)
– Gestión y operación

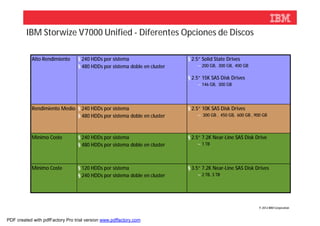

IBM Storwize V7000 Unified - Diferentes Opciones de Discos

Alto Rendimiento § 240 HDDs por sistema § 2.5” Solid State Drives
§ 480 HDDs por sistema doble en cluster – 200 GB, 300 GB, 400 GB

§ 2.5” 15K SAS Disk Drives
– 146 GB, 300 GB

Rendimiento Medio § 240 HDDs por sistema § 2.5” 10K SAS Disk Drives
§ 480 HDDs por sistema doble en cluster – 300 GB , 450 GB, 600 GB , 900 GB

Mínimo Coste § 240 HDDs por sistema § 2.5” 7.2K Near-Line SAS Disk Drive
§ 480 HDDs por sistema doble en cluster – 1 TB

Mínimo Coste § 120 HDDs por sistema § 3.5” 7.2K Near-Line SAS Disk Drives
§ 240 HDDs por sistema doble en cluster – 2 TB, 3 TB

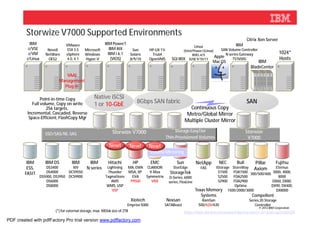

Storwize V7000 Supported Environments
Citrix Xen Server
IBM VMware IBM Power7 IBM
Linux
z/VSE Novell ESX 3.5 Microsoft IBM AIX Sun HP-UX 11i (Intel/Power/zLinux) SAN Volume Controller
z/VM NetWare vSphere Windows IBM i 6.1 Solaris Tru64 RHEL 4/5 N series Gateway 1024*
z/Linux (VIOS) Apple Hosts
OES2 4.0, 4.1 Hyper-V 8/9/10 OpenVMS SGI IRIX SUSE 9/10/11 TS7650G
Mac OS IBM
BladeCenter
VAAI
Management
Plug-in

Point-in-time Copy Native iSCSI
Full volume, Copy on write 1 or 10-GbE 8Gbps SAN fabric SAN
256 targets, Continuous Copy
Incremental, Cascaded, Reverse Metro/Global Mirror
Space-Efficient, FlashCopy Mgr
Multiple Cluster Mirror

Storwize V7000 Storage EasyTier Storwize
SSD/SAS/NL-SAS
Thin-Provisioned Volumes V7000
New! New! New!
Volume Mirroring

IBM IBM DS IBM IBM Hitachi HP EMC Sun NetApp NEC Bull Pillar Fujitsu
ESS, DS3400 XIV N series Lightning MA, EMA CLARiiON StorEdge FAS iStorage StoreWay AxiomEternus
FAStT DS4000 DCS9550 Thunder MSA, XP V-Max StorageTek S1500 FDA1500 300/500/600 3000, 4000,
DS5000, DS3950 DCS9900 TagmaStore EVA Symmetrix D-Series, 6000 S2500 FDA2500 8000
DS6000 AMS P9500 VNX series, FlexLine S2900 FDA2900 DX60, DX80,
DS8000 WMS, USP Optima DX90, DX400,
VSP Texas Memory 1500/2000/3000 DX8000
Systems Compellent
Xiotech Nexsan RamSan Series 20 Storage
Emprise 5000 SATABeast 500/620/630 Controller
(*) for external storage, max. MDisk size of 2TB https://www-304.ibm.com/support/docview.wss?rs=591&uid=ssg1S1003798


El poder Unificado – IBM Storwize V7000 Unified
Un sistema
Una platafoma de getsión
Una interfase gráfica
Una solución unificada para bloque y fichero
§ V7000 es una solución de 6U para gestión unificada de almacenamiento de bloque y
fichero.
§ IBM Active Cloud EngineTM
§ Interfaz gráfica de usuario mejorada (GUI)
§ Capacidad Empresarial (Enterprise-class)
§ Alto rendimiento en un sistema de almacenamiento de gama media
§ Función integrada de migración no-disruptiva
§ Función integrada de Easy Tier sin cargo
§ Función integrada de aprovisionamiento ligero (‘thin provisioning’) sin cargo
§ Virtualización de sistemas externos de almacenamiento (similar al SVC)


¡Gracias!

Eskerrik asko!



IBM System Storage
XIV
N series Storwize DS8000
(SONAS) V7000 Unified DS5000
Scale Out Network
Attached Storage DS3000

Disk Storage – File Access Disk Storage – Block Access

Tape Virtualization
Tape Libraries ProtecTIER Deduplication Appliances
LTO Tape Drives
Enterprise Tape Drives ProtecTIER Deduplication Gateway

Tape Systems Deduplication

SAN Volume Controller IBM Real-time Compression Appliances
Tivoli Storage Productivity Center IBM Information Archive
IBM Tivoli Storage FlashCopy Grid Access Manager, GMAS
Smart Business Storage Cloud (SBSC)
Manager
Storage Encryption Solutions (TKLM)
Storage Software Storage Solutions
1

Soluciones de almacenamiento de IBM

Más contenido relacionado

Destacado

Similar a Soluciones de almacenamiento de IBM

Más de Omega Peripherals

Soluciones de almacenamiento de IBM
