1. +3.00
GSPublisherEngine 0.28.100.67
A A
B B
D D
C C

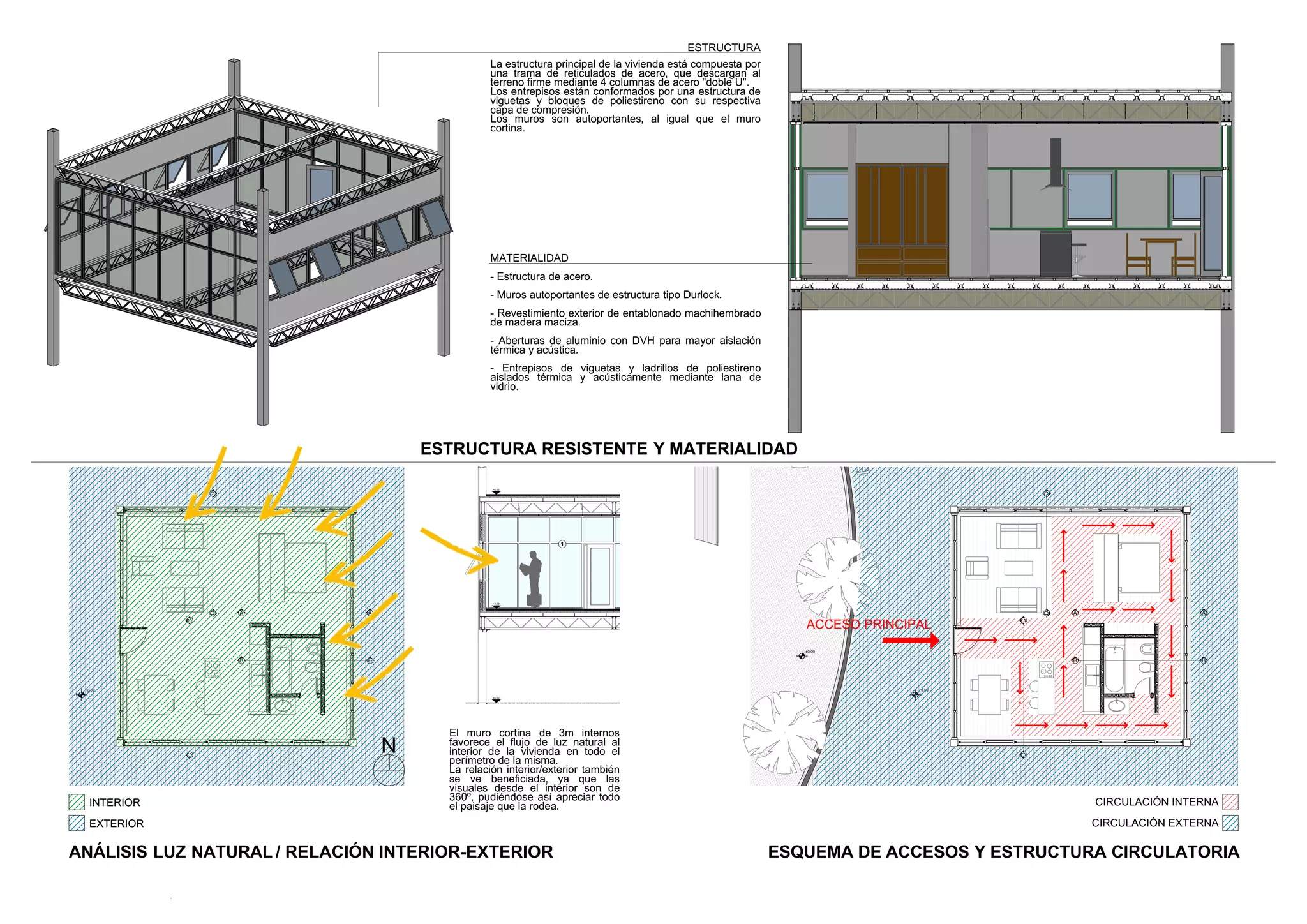

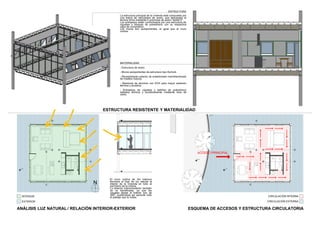

ESTRUCTURA
La estructura principal de la vivienda está compuesta por
una trama de reticulados de acero, que descargan al
terreno firme mediante 4 columnas de acero "doble U".
Los entrepisos están conformados por una estructura de
viguetas y bloques de poliestireno con su respectiva
capa de compresión.
Los muros son autoportantes, al igual que el muro
cortina.
MATERIALIDAD
- Estructura de acero.
- Muros autoportantes de estructura tipo Durlock.
- Revestimiento exterior de entablonado machihembrado
de madera maciza.
- Aberturas de aluminio con DVH para mayor aislación
térmica y acústica.
- Entrepisos de viguetas y ladrillos de poliestireno
aislados térmica y acústicamente mediante lana de
vidrio.
INTERIOR GSPublisherEngine 0.29.100.66
CIRCULACIÓN INTERNA
PISO SUPERIOR (UNIDAD FUNCIONAL 2 DORMITORIOS)
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12cm Y CAPA DE COMPRESIÓN 5cm.
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
CLAVADERA 2x2 Y ENTABLONADO EXTERIOR VERTICAL 1" MADERA MACIZA
CERRAMIENTO EXTERIOR TIPO DURLOCK
PERFIL SOLERA 70mm / PERFIL MONTANTE 6mm / MATERIAL AISLANTE 70mm
PLACA DURLOCK BLANCO EN INTERIOR
PLACA DURLOCK RESISTENTE A LA HUMEDAD EN EXTERIOR / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS
4x4 / ENTABLONADO VERTICAL MACHIHEMBRADO 1" 12cm
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
CLAVADERA 2x2 Y ENTABLONADO EXTERIOR VERTICAL 1" MADERA MACIZA
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12cm Y CAPA DE COMPRESIÓN 5cm.
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
CLAVADERA 2x2 Y ENTABLONADO EXTERIOR VERTICAL 1" MADERA MACIZA
CLAVADERA 2x2 Y ENTABLONADO EXTERIOR VERTICAL 1" MADERA MACIZA
0 1 2
2.37 0.40 0.23 0.89 1.22 0.88 0.40 0.23
2.37 0.40 0.23 0.89 1.22 0.88 0.40 0.23
+6.63
CORTE C-C' 1:20
DETALLE UNIÓN PISO/TECHO SECTOR CURTAIN WALL
SUELO INUNDADO
SUELO FIRME
±0.00
CORTE D-D' 1:20
DETALLE COCINA/BAÑO
+3.00
CIELO RASO SUSPENDIDO 60x60 h=40cm BAJO RETICULADO.
CERRAMIENTO EXTERIOR TIPO "CURTAIN WALL" e=20cm CON DVH Y ABERTURAS DE ALUMINIO ANODIZADO DE
ABERTURA INFERIOR h=3m
ZÓCALO PERIMETRAL TAPA JUNTA DE HIERRO.
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12x100cm Y CAPA DE COMPRESIÓN 5cm.
PLACA SOPORTE PARA RETICULADO SOLDADO Y ABULONADO.
COLUMNA PERFIL "DOBLE U" 25x25CM HIERRO GALVANIZADO.
-5.00
CONTINÚA COLUMNA DENTRO DE PILOTÍN HORMIGÓN Ø35cm
SUELO INUNDADO
SUELO FIRME
+6.63
+3.00
-5.00
PISO SUPERIOR (UNIDAD FUNCIONAL 2 DORMITORIOS)
CIELO RASO SUSPENDIDO 60x60 h=40cm BAJO RETICULADO.
ARTEFACTOS SANITARIO LINEA FERRUM MOD. MARINA
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12cm Y CAPA DE COMPRESIÓN 5cm.
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
PLACA SOPORTE PARA RETICULADO SOLDADO Y ABULONADO.
COLUMNA PERFIL "DOBLE U" 25x25CM HIERRO GALVANIZADO.
CONTINÚA COLUMNA DENTRO DE PILOTÍN HORMIGÓN Ø35cm
±0.00
TABIQUERÍA INTERIOR TIPO DURLOCK
PERFIL SOLERA 55mm / PERFIL MONTANTE 55mm / MATERIAL AISLANTE 55mm
PLACA DURLOCK BLANCO EN LOS AMBIENTES, INTERIOR PLACA RESISTENTE A LA HUMEDAD
REVESTIMIENTO EN BAÑO AZULEJO 30x30cm BLANCO
1. COMEDOR
2. DORMITORIO
1
CERRAMIENTO EXTERIOR TIPO DURLOCK
PERFIL SOLERA 70mm / PERFIL MONTANTE 6mm / MATERIAL AISLANTE 70mm
PLACA DURLOCK BLANCO EN INTERIOR
PLACA DURLOCK RESISTENTE A LA HUMEDAD EN EXTERIOR / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS
4x4 / ENTABLONADO VERTICAL MACHIHEMBRADO 1" 12cm
2
+3.00
±0.00
A A
B B
D D
C C
N
ESQUEMA DE ACCESOS Y ESTRUCTURA CIRCULATORIA
El muro cortina de 3m internos
favorece el flujo de luz natural al
interior de la vivienda en todo el
perímetro de la misma.
La relación interior/exterior también
se ve beneficiada, ya que las
visuales desde el interior son de
360º, pudiéndose así apreciar todo
el paisaje que la rodea.
EXTERIOR
ANÁLISIS LUZ NATURAL / RELACIÓN INTERIOR-EXTERIOR
CIRCULACIÓN EXTERNA
ESTRUCTURA RESISTENTE Y MATERIALIDAD
ACCESO PRINCIPAL
2. INNOVACIÓN ARQUITECTÓNICA
GSPublisherEngine 0.28.100.67
0.78
0.78
0.63
8.60
1.81
1.98
1.86
1.02
0.72
0.77
0.77
8.60
1.01
7.86
7.86
INNOVACIÓN
El concepto de construcción en seco permite que las
unidades de viviendas sean construídas muy
rápidamente y de manera sistemática.
Las aislaciones térmicas, hidrófugas y acústicas en
todas las caras, proporcionan a quien la habita una
calidad de vida superior, y un ahorro energético muy
importante a mediano y largo plazo.
ESPACIALIDAD
La idea de partido era generar un volumen simple que
sea capaz de multiplicarse verticalmente manteniendo
una estructura vertical lineal, aún en los desfasajes entre
unidades.
Interiormente es una caja vidriada casi por completo,
generando integridad de espacio y continuidades
visuales en cualquiera de sus vistas, dando la sensación
de un único y gran ambiente.
C
VACIOS / CLAROS
LLENOS / OPACOS
PROPUESTA ESPACIAL
A
C C C C C C C C C C C C C C C
B
A
A
B
A
C
C
C
C
C
C
C
C
ESCALA Y PROPORCIÓN / COMPOSICIÓN ESQUEMA DE DIMENSIONES MÍNIMAS DE FACHADAS
3. GSPublisherEngine 0.28.100.67
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA
LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12cm Y CAPA DE COMPRESIÓN 5cm.
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
CIELO RASO SUSPENDIDO 60x60 h=40cm BAJO RETICULADO.
PERFIL SOLERA 70mm / PERFIL MONTANTE 6mm / MATERIAL AISLANTE 70mm
PLACA DURLOCK BLANCO EN INTERIOR
PLACA DURLOCK RESISTENTE A LA HUMEDAD EN EXTERIOR
CERRAMIENTO EXTERIOR TIPO "CURTAIN WALL" e=20cm CON DVH Y ABERTURAS DE ALUMINIO ANODIZADO DE ABERTURA INFERIOR
LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4
ENTABLONADO VERTICAL MACHIHEMBRADO 1" 12cm
ZÓCALO PERIMETRAL TAPA JUNTA DE HIERRO.
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA
LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12cm Y CAPA DE COMPRESIÓN 5cm.
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
COLUMNA PERFIL "DOBLE U" 25x25CM HIERRO GALVANIZADO.
AXONOMÉTRICA EXPLOTADA
DETALLE UNIDAD FUNCIONAL 1 DORMITORIO
4. GSPublisherEngine 0.29.100.66
2.37 0.40 0.23 0.89 1.22 0.88 0.40 0.23
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12cm Y CAPA DE COMPRESIÓN 5cm.
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12cm Y CAPA DE COMPRESIÓN 5cm.
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
CLAVADERA 2x2 Y ENTABLONADO EXTERIOR VERTICAL 1" MADERA MACIZA
1 2 3 4 5
CLAVADERA 2x2 Y ENTABLONADO EXTERIOR VERTICAL 1" MADERA MACIZA
0 1 2
2.37 0.40 0.23 3.00 0.40 0.23
CORTE A-A' 1:20
DETALLE UNIÓN PISO/TECHO
+6.63
±0.00
SUELO INUNDADO
SUELO FIRME
+6.63
+3.00
SUELO INUNDADO
CORTE B-B' 1:20
DETALLE COCINA/BAÑO
+3.00
PISO SUPERIOR (UNIDAD FUNCIONAL 2 DORMITORIOS)
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
CLAVADERA 2x2 Y ENTABLONADO EXTERIOR VERTICAL 1" MADERA MACIZA
CIELO RASO SUSPENDIDO 60x60 h=40cm BAJO RETICULADO.
CERRAMIENTO EXTERIOR TIPO DURLOCK
PERFIL SOLERA 70mm / PERFIL MONTANTE 6mm / MATERIAL AISLANTE 70mm
PLACA DURLOCK BLANCO EN INTERIOR (EXTERIOR VER CORTE C-C')
CERRAMIENTO EXTERIOR TIPO "CURTAIN WALL" e=20cm CON DVH Y ABERTURAS DE ALUMINIO ANODIZADO DE
ABERTURA INFERIOR.
TABIQUERÍA TIPO DURLOCK
PERFIL SOLERA 70mm / PERFIL MONTANTE 6mm / MATERIAL AISLANTE 70mm
PLACA DURLOCK BLANCO EN INTERIOR (EXTERIOR VER DETALLE 2)
ZÓCALO PERIMETRAL TAPA JUNTA DE HIERRO.
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12cm Y CAPA DE COMPRESIÓN 5cm.
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
CLAVADERA 2x2 Y ENTABLONADO EXTERIOR VERTICAL 1" MADERA MACIZA
PLACA SOPORTE PARA RETICULADO SOLDADO Y ABULONADO.
COLUMNA PERFIL "DOBLE U" 25x25CM HIERRO GALVANIZADO.
-5.00
CONTINÚA COLUMNA DENTRO DE PILOTÍN HORMIGÓN Ø35cm
SUELO FIRME
-5.00
PISO SUPERIOR (UNIDAD FUNCIONAL 2 DORMITORIOS)
CIELO RASO SUSPENDIDO 60x60 h=40cm BAJO RETICULADO.
ARTEFACTOS SANITARIO LINEA FERRUM MOD. MARINA
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12cm Y CAPA DE COMPRESIÓN 5cm.
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
PLACA SOPORTE PARA RETICULADO SOLDADO Y ABULONADO.
COLUMNA PERFIL "DOBLE U" 25x25CM HIERRO GALVANIZADO.
CONTINÚA COLUMNA DENTRO DE PILOTÍN HORMIGÓN Ø35cm
±0.00
TABIQUERÍA INTERIOR TIPO DURLOCK
PERFIL SOLERA 55mm / PERFIL MONTANTE 55mm / MATERIAL AISLANTE 55mm
PLACA DURLOCK BLANCO EN LOS AMBIENTES, INTERIOR PLACA RESISTENTE A LA HUMEDAD
REVESTIMIENTO EN BAÑO AZULEJO 30x30cm BLANCO
1. ESTAR
2. DORMITORIO
3. COCINA
4. BAÑO
5. CIRCULACIÓN
5. GSPublisherEngine 0.29.100.66
PISO SUPERIOR (UNIDAD FUNCIONAL 2 DORMITORIOS)
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12cm Y CAPA DE COMPRESIÓN 5cm.
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
CLAVADERA 2x2 Y ENTABLONADO EXTERIOR VERTICAL 1" MADERA MACIZA
CERRAMIENTO EXTERIOR TIPO DURLOCK
PERFIL SOLERA 70mm / PERFIL MONTANTE 6mm / MATERIAL AISLANTE 70mm
PLACA DURLOCK BLANCO EN INTERIOR
PLACA DURLOCK RESISTENTE A LA HUMEDAD EN EXTERIOR / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS
4x4 / ENTABLONADO VERTICAL MACHIHEMBRADO 1" 12cm
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
CLAVADERA 2x2 Y ENTABLONADO EXTERIOR VERTICAL 1" MADERA MACIZA
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12cm Y CAPA DE COMPRESIÓN 5cm.
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
CLAVADERA 2x2 Y ENTABLONADO EXTERIOR VERTICAL 1" MADERA MACIZA
CLAVADERA 2x2 Y ENTABLONADO EXTERIOR VERTICAL 1" MADERA MACIZA
0 1 2
2.37 0.40 0.23 0.89 1.22 0.88 0.40 0.23
2.37 0.40 0.23 0.89 1.22 0.88 0.40 0.23
+6.63
CORTE C-C' 1:20
DETALLE UNIÓN PISO/TECHO SECTOR CURTAIN WALL
SUELO INUNDADO
SUELO FIRME
±0.00
CORTE D-D' 1:20
DETALLE COCINA/BAÑO
+3.00
CIELO RASO SUSPENDIDO 60x60 h=40cm BAJO RETICULADO.
CERRAMIENTO EXTERIOR TIPO "CURTAIN WALL" e=20cm CON DVH Y ABERTURAS DE ALUMINIO ANODIZADO DE
ABERTURA INFERIOR h=3m
ZÓCALO PERIMETRAL TAPA JUNTA DE HIERRO.
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12x100cm Y CAPA DE COMPRESIÓN 5cm.
PLACA SOPORTE PARA RETICULADO SOLDADO Y ABULONADO.
COLUMNA PERFIL "DOBLE U" 25x25CM HIERRO GALVANIZADO.
-5.00
CONTINÚA COLUMNA DENTRO DE PILOTÍN HORMIGÓN Ø35cm
SUELO INUNDADO
SUELO FIRME
+6.63
+3.00
-5.00
PISO SUPERIOR (UNIDAD FUNCIONAL 2 DORMITORIOS)
CIELO RASO SUSPENDIDO 60x60 h=40cm BAJO RETICULADO.
ARTEFACTOS SANITARIO LINEA FERRUM MOD. MARINA
ENTABLONADO MACHIHEMBRADO 1" MADERA MACIZA / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS 4x4 c/40 cm.
VIGUETAS TIPO SHAP 115x90mm / BLOQUES DE POLIESTIRENO EXPANDIDO 42x12cm Y CAPA DE COMPRESIÓN 5cm.
VIGA PRINCIPAL RETICULADA h=40cm PERFIL ÁNGULO
PLACA SOPORTE PARA RETICULADO SOLDADO Y ABULONADO.
COLUMNA PERFIL "DOBLE U" 25x25CM HIERRO GALVANIZADO.
CONTINÚA COLUMNA DENTRO DE PILOTÍN HORMIGÓN Ø35cm
±0.00
TABIQUERÍA INTERIOR TIPO DURLOCK
PERFIL SOLERA 55mm / PERFIL MONTANTE 55mm / MATERIAL AISLANTE 55mm
PLACA DURLOCK BLANCO EN LOS AMBIENTES, INTERIOR PLACA RESISTENTE A LA HUMEDAD
REVESTIMIENTO EN BAÑO AZULEJO 30x30cm BLANCO
1. COMEDOR
2. DORMITORIO
1
CERRAMIENTO EXTERIOR TIPO DURLOCK
PERFIL SOLERA 70mm / PERFIL MONTANTE 6mm / MATERIAL AISLANTE 70mm
PLACA DURLOCK BLANCO EN INTERIOR
PLACA DURLOCK RESISTENTE A LA HUMEDAD EN EXTERIOR / LANA DE VIDRIO e=4cm ENTRE CLAVADERAS
4x4 / ENTABLONADO VERTICAL MACHIHEMBRADO 1" 12cm
2
