El documento explora el concepto de envolventes en arquitectura, que sustituyen la idea tradicional de fachada con un enfoque en la flexibilidad, transparencia y aspectos visuales. Se destaca su capacidad de proteger el espacio arquitectónico, y la interrelación entre masa, superficie y estructura, así como su influencia en la expresión arquitectónica contemporánea. A través de ejemplos de diversos arquitectos, se ilustran las distintas propiedades y funciones de estas envolventes en la proyección arquitectónica.

2. Envolventes Sustituye el concepto tradicional de fachada, anula la frontalidad
renacentista en favor de la flexibilidad y la transparencia.
Cualifican y protegen el espacio arquitectónico, se presenta como
totalidad fusionada o como segmentos ensamblados.
Expresa la forma arquitectónica a través de
propiedades visuales: Contorno, tamaño, color,
textura, dirección y escala.
Modelo de organización material, atravesado
por la historia, la cultura y la evolución tecnológica.
No es estructura ni espacio, pero es cerramiento.
Capaz de contener instalaciones y servicios y; recibir y transmitir energía.

3. Envolventes
Concepto
Norman Foster
Sainsbury centre for visual arts
Norwich, UK - 1974-78
Efecto
enrejado
Prosolve 370e
Hospital
Manuel
Gea González
México
2013

4. Enric Ruiz Geli + Cloud 9
Media-TIC
Barcelona, España - 2009
Envolventes
Es una lámina flexible, movible o porosa
que intercepta, facilita o regula la
comunicación entre dos partes.
Diafragma
Jakob + Macfarlane Archs.
The Orange Cube
Lyon, France - 2011

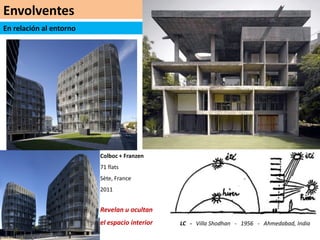

5. Envolventes
En relación al entorno
LC - Villa Shodhan - 1956 - Ahmedabad, India
Colboc + Franzen
71 flats
Sète, France
2011
Revelan u ocultan
el espacio interior

6. Envolventes
Mies van der Rohe - Seagram Building - New York , USA - 1958
Estructura / Cerramiento
Piel y Esqueleto
Aquello que no es
estructura ni espacio,
pero es cerramiento.

7. Alvar Aalto
Riola Parish Church
Grizzana, Italy - 1978
Como Superficie
Envolventes
Estructura / Cerramiento

8. Envolventes
Como Línea
Como Superficie
Como Volumen
Como Línea
Yong Ju Lee
Myeonmok Fire Station
Seoul, South Korea - 2017
Como Línea (enfatizar de direcciones)

9. Envolventes
Kurchan + Ferrari Hardoy
Edificio Los Eucaliptos - CABA - 1941
Como Línea Marco de contención (definición de contorno)
Ludwig Troost - Haus der Deutschen Kunst - Munich, Alemania - 1937
Giusseppe Terragni - Casa del Fascio - Como,Italia - 1936
30 Social Housing Units
Nantes, France - 2014
Antonini + Darmon
Como Línea Retícula (estructuración del plano y el volumen)

10. Envolventes
Como Superficie
Como Superficie
Como plano (Muro + Ventana) (Porosidad) (muro como ventana = transparencia)
Como repetición (ensamblaje) (Impresas, Tatuadas, Enmascaradas, Aparentes)
Como desarrollo continuo (Plegados)
LC - Maison Jaoul - Neuilly-sur-Seine, Paris, France - 1956
Superficie
como Plano
(Muro + Ventana)
El ideal del hecho
constructivo

11. Como Superficie
Envolventes
Superficie como Plano (Porosidad)
Herzog & de Meuron
TEA - Tenerife, SP - 2008
USJ Campus de L’Innovation et du Sport, Beirut, Lebanon
2011 - 109 Architects + Youssef Tohmé

12. Como Superficie
Envolventes
Superficie como Plano
(Muro como Ventana = transparencia)
Sauerbruch Hutton Archs.
GSW Headquarters
Berlin, Germany - 1999
Jean Nouvel - Cartier Foundation - Paris, France - 1994

13. Como Superficie
Envolventes
Superficie como repetición o campo
Eladio Dieste
Iglesia Cristo Obrero - Atlántida, Uy - 1952
MVRDV - Viviendas Silodam - Amsterdam, Holanda - 2002

14. Como Superficie
Envolventes
Superficie como
desarrollo continuo
(Plegado o piel)
Rem Koolhaas - Casa da Música - Porto, Portugal - 2005
Renzo Piano
Zentrum Paul Klee - Berna, suiza - 2005

15. Volumen
Interrelación de volúmenes
Síntesis del espacio (ocultamiento o revelación de espacios)
Relación entre transparencia y opacidad
Como Volumen
Envolventes
Christian de Portzamparc
Conservatoire Paris, France - 1990
Georges Vantongerloo
Interrelation of Volumes
1919 / 24
interrelación de volúmenes

16. Como Volumen
Envolventes
Síntesis del espacio
(ocultamiento o
revelación de espacios)
OMA + Rem Koolhaas
Très Grande Bibliothèque
France, París - 1989
Relación entre transparencia y opacidad
Philip Johnson - Casa de vidrio
New Canaan, Connecticut, USA
1949
Herzog + de Meuron
MH de Young Museum
San Franciso, California, USA
2005

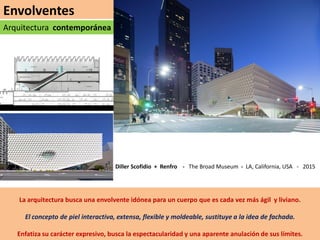

17. Envolventes
Arquitectura contemporánea
La arquitectura busca una envolvente idónea para un cuerpo que es cada vez más ágil y liviano.
El concepto de piel interactiva, extensa, flexible y moldeable, sustituye a la idea de fachada.
Enfatiza su carácter expresivo, busca la espectacularidad y una aparente anulación de sus límites.
Diller Scofidio + Renfro - The Broad Museum - LA, California, USA - 2015

18. Jean Nouvel
Institut Du Monde Arabe
Paris, France - 1980
Envolventes
La envolvente como
artefacto tecnológico
Diafragma

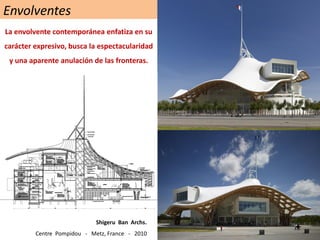

19. Envolventes
Shigeru Ban Archs.
Centre Pompidou - Metz, France - 2010
La envolvente contemporánea enfatiza en su
carácter expresivo, busca la espectacularidad
y una aparente anulación de las fronteras.

20. MASA
Clara presencia de la gravedad y la densidad.
Transmite solidez, impenetrabilidad, longevidad.
En ella se talla el espacio.
Pirámide de Keops
2500 aC.

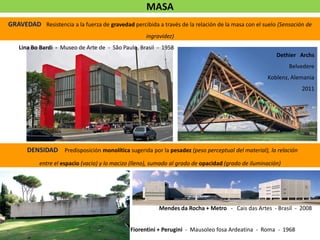

21. GRAVEDAD Resistencia a la fuerza de gravedad percibida a través de la relación de la masa con el suelo (Sensación de
ingravidez)
MASA
Dethier Archs
Belvedere
Koblenz, Alemania
2011
DENSIDAD Predisposición monolítica sugerida por la pesadez (peso perceptual del material), la relación
entre el espacio (vacio) y lo macizo (lleno), sumado al grado de opacidad (grado de iluminación)
Lina Bo Bardi - Museo de Arte de - São Paulo, Brasil - 1958
Mendes da Rocha + Metro - Cais das Artes - Brasil - 2008
Fiorentini + Perugini - Mausoleo fosa Ardeatina - Roma - 1968

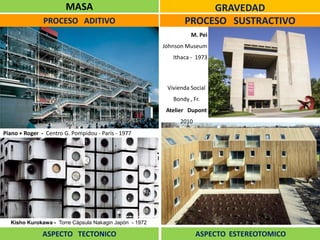

22. GRAVEDAD
ASPECTO TECTONICO
Vivienda Social
Bondy , Fr.
Atelier Dupont
2010
ASPECTO ESTEREOTOMICO
MASA
M. Pei
Johnson Museum
Ithaca - 1973
Piano + Roger - Centro G. Pompidou - París - 1977
PROCESO ADITIVO PROCESO SUSTRACTIVO
Kisho Kurokawa - Torre Cápsula Nakagin Japón - 1972

23. Sou Fujimoto - Casa de madera - Jp. - 2010
ASPECTO TECTONICO
Acumulación / RepeticiónTejidos / Entrelazamiento / Superposición
PROCESO ADITIVO
Shigeru Ban - Centre Pompidou - Metz, France - 2010
MASA

24. Deformación / Pliegues
ASPECTO ESTEREOTOMICO
Sancho + Madridejos
Capilla de Valleacerón - Sp. - 2001
Sustracción
PROCESO SUSTRACTIVO
Manuel Aires Mateus - Leiria House - Portugal - 2010
MASA

25. MASA SUPERFICIE ESPACIO
Christian Norberg-Schulz
Masa y Espacio son volúmenes tridimensionales y medibles.
La superficie es el límite lateral, inferior y superior de la Masa y el
Espacio, Y define el carácter de ambos.
Portan elementos subordinados: perforaciones y plásticos
Limite
Masa vs. Esqueleto
Museo de Historia
China
Wang Shu - 2008
Herzog + de Meuron
Parking garage
Miami, USA - 2008

26. Rem Koolhaas
Nexus Complex
Fukuoka, Jp. - 1991
MASA Disposición de la masa
Jean Nouvel
Nemausus
Francia - 1987
Edificio San Luis - Rosario
Rafael Iglesia - 2001
Alvaro Siza -
Bouça
Porto, Portugal
– 1976 / 08
Townhouses - Japón
Kasuyo Seijima - 2005
Bloque
Tira
Torre
Hileras
Formas dispersas
Cto. Los Andes
Caba - 1928
F Beretervide
Mies van der Rohe
Weissenhof - Stuttgart
Alemania - 1927
Lake Shore Drive
Chicago, USA
Mies Van Der Rohe - 1948
Weissenhof
Stuttgart, Alemania
JJ Pieter Oud - 1927

27. Masa y materia
Componer superficies
Descomponer superficies
Plegar superficies
Mallas sobre superficies
Transparencias
MASA

28. Masa y materia
E. Moureaux - Sugamo Shinkin Bank
2010 - Tokyo, Jp.
Iglesia - Foligno, It – M. Fuksas - 2009
SI NO
Tratamiento de la masa y articulación
de superficies
MASA

29. Componer superficies
MVRDV
Double House - Utrecht, Holanda - 1995
House N - Sou Fujimoto - Oita, Jp. - 2008
SI NO
Tratamiento de la masa y articulación
de superficies
MASA

30. Descomponer superficies
Steven Holl
Planar House - Arizona, USA - 2005
SI NO
Vesna + Vozlic
Linde M.P.A. Building - Liubliana, Eslovenia - 2006
Tratamiento de la masa y articulación
de superficies
MASA

31. Plegar superficies
Calveen Office building - Amersfoort, Netherlands
1999 - MVRDV
Educatorium - Rem Koolhaas
1997 - Utrecht, Netherlands
SI NO
Tratamiento de la masa y articulación
de superficies
MASA

32. Toyo Ito - 2004 - TOD’s - Tokyo, Jp.
Estadio Olímpico - Pekín, China
2008 - Herzog + de Meuron
SI NO
Tratamiento de la masa y articulación
de superficies
Mallas sobre superficies
MASA

33. Transparencias
Peter Zumthor
Museo de arte
contemporáneo
Bregenz, Austria
1997
Library
Utrecht , Holanda
Wiel Arets - 2004
SI NO
Tratamiento de la masa y articulación
de superficies
MASA

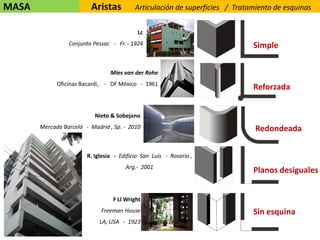

34. Lc
Conjunto Pessac - Fr. - 1924
Mies van der Rohe
Oficinas Bacardi, - DF México - 1961
Nieto & Sobejano
Mercado Barceló - Madrid , Sp. - 2010
R. Iglesia - Edificio San Luis - Rosario ,
Arg.- 2001
F Ll Wright
Freeman House
LA, USA - 1923
Simple
Reforzada
Redondeada
Planos desiguales
Sin esquina
MASA Aristas Articulación de superficies / Tratamiento de esquinas

35. La arista fortalece la sensación de macizo.
Mies van der rohe - Weissenhoff
Stuttgart , Al. 1927
Mies van der Rohe - Pabellón
Barcelona, Sp. 1929
Consolidación de la caja Ruptura de la caja
MASA Aristas Articulación de superficies / Tratamiento de esquinas
No existe contacto entre planos, las aristas
desaparecen, las superficies se desarticulan
y trasmiten una sensación de
desmaterialización.

36. https://masdisenomasarquitectura.blogspot.com.ar/
RAFFAELLI, Baires - The Fast Guide to Architectural Form. Bis Publishers. Amsterdam. 2016.
TROVATO, Graziella - Des-velos: autonomía de la envolvente en la arquitectura contemporánea
CHING, Francis - Arquitectura: Forma, espacio y orden – Barcelona, Editorial Gustavo Gili. 1992.
WONG, Wucius – Fundamentos del diseño – Barcelona, Editorial Gustavo Gili. 2001.
BAKER, Geoffrey - Le Corbusier. Análisis de la forma – Barcelona, Editorial Gustavo Gili. 1995.
LEUPEN, Bernard – Proyecto y análisis – Barcelona, Editorial Gustavo Gili. 1999.
BAKER, Geoffrey - Análisis de la forma – Barcelona, Editorial Gustavo Gili. 1998.
WESTON, Richard – 100 ideas que cambiaron la arquitectura – Barcelona, Blume. 2011.
DUTARI, Ian – Arquitectura Inicial, Una mirada sobre los primeros pasos en la enseñanza de la arquitectura – Córdoba, Ed.
Universidad Católica. 2006.
DEPLAZES, Andrea – Construir la arquitectura, del material en bruto al edificio, un manual - Barcelona, Ed. GG. 2010.
Revista Tectónica - 01 Fachadas ligeras // 02 Envolventes II
