switches y routers

SERVICIO NACIONAL DE APRENDIZAJE SENA
SISTEMA INTEGRADO DE GESTIÓN
Procedimiento Ejecución de la Formación Profesional Integral
GUÍA DE APRENDIZAJE
Versión: 02
Fecha: 30/09/2013
Código: F004-P006-
GFPI
Programa de Formación: Técnico en Sistemas Código: 228172 Versión: 1
Nombre del Proyecto: Administración del soporte técnico online
a equipos de cómputo y redes mediante la integración de
recursos Tecnológicos para Mipymes e instituciones educativas.
Los dispositivos de interconexión de redes y de red se dividen en cuatro categorías: repetidores, puentes, encaminadores
y pasarelas. Cada uno de los cuatro tipos interactúa en diferentes niveles del modelo OSI, los repetidores actúan sólo
sobre los componentes eléctricos de una señal y sólo son activos en el nivel físico. Los puentes utilizan protocolos de
direccionamiento y pueden afectar al control de una única red, la mayoría son activos en el nivel de enlace de datos.
3.1 Actividades de Reflexión inicial.
Mediante el trabajo colaborativo, conformar equipos de trabajo, donde cada equipo va a escribir una lluvia de ideas a
partir de las pregunta o situaciones que plante el instructor.
Una vez finalizada esta actividad, un integrante de cada equipo socializa el trabajo realizado, y al mismo tiempo un
aprendiz va escribiendo sin repetir la lluvia de ideas; posteriormente se realiza un conversatorio para priorizar en orden
de importancia los aspectos, actividades o tareas con la ayuda del Instructor.
Página 1 de 35
Código: 472624
Fase del proyecto: FASE 3: EJECUCIÓN
Actividad (es) del Proyecto:
Documentar la estructura de la
red cableada o inalámbrica de
acuerdo a las normas y
estándares vigentes a nivel
internacional.
Actividad (es) de
Aprendizaje: Dispositivos
activos y pasivos de red (Hub,
swiche, router, accespoint,
etc)
Ambiente de
formación
EESCENARIO
(Aula,
Laboratorio,
taller, unidad
productiva) y
elementos y
condiciones de
seguridad
industrial, salud
ocupacional y
medio
ambiente.
MATERIALES DE FORMACIÓN
DEVOLUTIVO
Salas de
sistemas y
laboratorio de
mantenimient
o de PC.
CONSUMIBLE
Herramientas,
equipos
pasivos y
activos.
Resultados de Aprendizaje:
Instalar el cableado
estructurado y/o la red
inalámbrica de acuerdo con las
normas y estándares de
cableado y seguridad vigentes.
Competencia: implementar
la estructura de la red de
acuerdo con un diseño
Preestablecido a partir de
normas técnicas
internacionales.
Duración de la guía ( en horas): 4
GUÍA DE APRENDIZAJE N°7 SWITCH
1. IDENTIFICACIÓN DE LA GUÍA DE APRENDIZAJE
2. INTRODUCCIÓN
3. ESTRUCTURACIÓN DIDÁCTICA DE LAS ACTIVIDADES DE APRENDIZAJE

Proceso Gestión de la Formación Profesional Integral
Versión: 02
Fecha: 30/09/2013
Código: F004-P006-GFPI
3.2 Investigue los siguientes términos y elabore un informe de la consulta para su posterior entrega.
1. Que es un cable de consola y cuáles son sus principales características.
2. Que es un cable serial y cuáles son sus principales características.
3. Consultar los principales cables e interfaces que se utilizan en redes LAN y WAN (características principales,
Página 2 de 35
funcionamiento, marcas, precios y fotos).
3.3 Actividades de contextualización e identificación de conocimientos necesarios para el aprendizaje.)
Conocimientos en informática y manejo de las nuevas Tecnologías de la Información y la Comunicación TIC.
3.4. Actividades de apropiación del conocimiento (Conceptualización y Teorización).
Con el fin de lograr el afianzamiento y posesión integral de los conocimientos los aprendices desarrollaran actividades
complementarias que demuestren la consolidación de los conceptos y aplicaciones teórico practicas del proceso
realizando:
ACTIVIDAD DE APRENDIZAJE 3: INVESTIGACIÓN SOBRE COMANDOS.
1. Consultar los comandos básicos de configuración del SWITCH.
2. Realizar practica guiada por el instructor sobre comandos en el SWITCH y niveles de administración.
3. Realizar configuración básica del SWITCH con sus verificaciónes y anexar evidencias
3.4 Actividades de transferencia del conocimiento.
3.5.1 Realice una socialización o exposición sobre los comandos para configuración del SWITCH.
3.6 Actividades de evaluación.
Evidencias de Aprendizaje Criterios de Evaluación Técnicas e Instrumentos de
Evaluación
Evidencias de Conocimiento :
El aprendiz deberá entregar un cuestionario resulto sobre los
diferentes puntos tratados en las actividades de aprendizaje.
Evidencias de Desempeño:
El cuestionario e informe debe ser socializado en presencia
del instructor y compañeros.
Evidencias de Producto:
Las evidencias de informes y cuestionarios se realizaran de
forma física por medio de papel o por medio virtual en la
plataforma Blackboard.
Selecciona los recursos físicos
del proyecto de cableado
estructurado y/o de la red.
Elabora la documentación
técnica de la instalación de
acuerdo con las normas
establecidas.
Realiza la certificación del
cableado de acuerdo con los
estándares establecidos.
Ejercicios y practicas
realizadas en clase o por fuera
de ella si la actividad no es
completada, de igual forma se
aplica la observación
sistemática y pruebas sobre lo
ejecutado por medio de la
exposición del tema,
resolución de ejercicios,
cuestionarios.

Versión: 02
Fecha: 30/09/2013
4. RECURSOS PARA EL APRENDIZAJE
ACTIVIDADES
DEL PROYECTO
DURACIÓN
(Horas)
Materiales de formación
devolutivos:
(Equipos/Herramientas)
Materiales de formación
(consumibles)
Talento Humano (Instructores)
5. GLOSARIO DE TÉRMINOS
Cable Cruzado: Permite la conexión entre equipos diferentes.
Cable Directo: Permite la conexión entre equipos iguales.
Modelo OSI: una normativa formada por siete capas que define las diferentes fases por las que deben pasar los datos
para viajar de un dispositivo a otro sobre una red de comunicaciones.
Traceroute: Consola de diagnóstico que permite seguir la pista de los paquetes que vienen desde un host (punto de red).
6. REFERENTES BIBLIOGRÁFICOS
Seis grados de separación: la ciencia de las redes en la era del acceso / Duncan J. Watts; Traducción de Ferran Meler-
Orti; Watts, Duncan J.; Barcelona: Paidós, 2006; 390 p: il.; Clasificación 004.6 W17
Redes y servicios de banda ancha: tecnologías y aplicaciones / José Manuel Huidobro Moya, David Roldán Martínez;
Madrid: McGraw-Hill, 2004; 309 p; Clasificación 621.38456 H84
Página 3 de 35
CISCO CCNA 4.0 Exploration – Modulo 2,3,4,5 y 6.
http://www.cisco.com/web/learning/netacad/index.html < Citado el 7 de mayo del 2014>
http://es.wikipedia.org/wiki/Ping <Citado el 7 de mayo del 2014>
http://es.wikipedia.org/wiki/Traceroute <Citado el 7 de mayo del 2014>
http://es.wikipedia.org/wiki/VLAN <Citado el 7 de mayo del 2014>
AMBIENTES DE
APRENDIZAJE TIPIFICADOS
Descripción Cantidad Descripción Cantidad Especialidad Cantidad
ESCENARIO (Aula, Laboratorio,
taller, unidad productiva) y
elementos y condiciones de
seguridad industrial, salud
ocupacional y medio ambiente
ACTIVIDAD 1
ACTIVIDAD 2
1 Hora
3 Horas
Respuesta a las
preguntas
1 0 0
Tecnólogo o
ingeniero en
telecomunicaciones
1
Buena posición de trabajo, pausa
activa de descanso.
7. CONTROL DEL DOCUMENTO (ELABORADA POR)
Documento elaborado por el instructor: Jhosimar Solipá Salas, para el área de teleinformática el 7 de mayo del 2014.

Versión: 02
Fecha: 30/09/2013
Página 4 de 35
RESPUESTA A LA GUÍA DE APRENDIZAJE 7: SWITCH Y ROUTER
TÉCNICO EN SISTEMAS
FICHA: 495104
APRENDICES: LAURA MANCO, ANGELICA CASAS, MANUELA SALAZAR, ALEXANDRA ZAPATA
LUGAR, FECHA Y HORA DE INICIO: jueves, 18 de septiembre de 2014
NOTA: Las actividades deben ser realizadas en su totalidad en el tiempo o fecha indicada, así mismo deben
tener una buena argumentación y explicación sobre el tema resuelto.
3.3 INVESTIGUE LOS SIGUIENTES TÉRMINOS Y ELABORE UN INFORME DE LA CONSULTA PARA SU
POSTERIOR ENTREGA.
1. Que es un cable de consola y cuáles son sus principales características.
R:
El cable de consola o rollover se trata de un cable transpuesto, es decir, el pin 1 de un extremoestá
conectado al pin 8 del otro; el pin 2 al pin 7; y así sucesivamente.
En ocasiones, lo más común es que en terminal de cable para la conexión con el PC sea mediante el
puerto serieutilizando un adaptador de RJ-45 a DB9.
La administración y configuración de los Router se hace regularmente por medio de un cable de consola,
el cual consi
Características
-Diseño portátil
-Fácil de usar y de instalar
-El cable roll over se usa para conectar una estación de trabajo o terminal no inteligente al puerto de
consola de un router o switch Ethernet para poder configurar el router o switch. Se utilizan conectores
RJ-45, donde un extremo se conecta al puerto de administración de consola RJ45 en la parte posterior y
el otro s a un adaptador de terminal RJ-45 a DB9. También se utiliza un software de emulación de

Versión: 02
Fecha: 30/09/2013
Página 5 de 35
terminal.
2. Que es un cable serial y cuáles son sus principales características.
R:
Un cable serie es un cable utilizado para transferir información entre dos dispositivos mediante una
comunicación serie de protocolos. La forma de conectores depende de la particular, puerto serie
utilizado. Un cable de cableado para conectar dos DTE directamente se conoce como un módem nulo
cable.
CARACTERISITCAS
• Se utilizaba principalmente para la conexión del ratón (Mouse), algunos tipos antiguos de
escáneres y actualmente para dispositivos como PDA´s ("Personal Digital Assistant") ó asistentes
personales digitales.
• La longitud máxima de trabajo de un cable varía en función de las características de los
transmisores y receptores, la velocidad de transmisión en el cable, y la capacitancia y la impedancia
eléctrica del cable.
• Los RS-232 estándar señala que un puerto compatible debe proporcionar definidas
características de la señal para una carga capacitiva de 2 500 pF
• Cada pin puede ser de entrada o de salida, teniendo una función específica cada uno de ellos.
Las más importantes son:
Pin-Función
TXD (Transmitir Datos)
RXD (Recibir Datos)
DTR (Terminal de Datos Listo)
DSR (Equipo de Datos Listo)
RTS (Solicitud de Envío)
CTS (Libre para Envío)
DCD (Detección de Portadora)
3. Consultar los principales cables e interfaces que se utilizan en redes LAN y WAN (características
principales, funcionamiento, marcas, precios y fotos).
R:
Cables directos: establecido por la normativa T568-A y T568-B sirven para conectar equipos que NO
trabajen en la misma capa o que NO sean equipos iguales. Para los cables directos para su construcción

Versión: 02
Fecha: 30/09/2013
deben contar en sus extremos la normativa T568-A y en el otro extremo la T568-A, ó se puede utilizar la
otra normativa así mismo en un extremo la T568-B y en el otro extremo la T568-B.
Página 6 de 35
Blanco/Naranja Pin 1 a Pin 1 Blanco/Naranja
Naranja Pin 2 a Pin 2 Naranja
Blanco/Verde Pin 3 a Pin 3 Blanco/Verde
Azul Pin 4 a Pin 4 Azul
Blanco/Azul Pin 5 a Pin 5 Blanco/Azul
Verde Pin 6 a Pin 6 Verde
Blanco/Marrón Pin 7 a Pin 7 Blanco/Marrón
Marrón Pin 8 a Pin 8 Marrón
Cables Cruzados: establecido por la normativa T568-A y T568-B sirven para conectar equipos que trabajen
en la misma capa o que sean equipos iguales. Para los cables cruzados para su construcción deben contar
en sus extremos la normativa T568-A y en el otro extremo la T568-B, o se puede utilizar la otra normativa
así mismo en un extremo la T568-B y en el otro extremo la T568-A.
Conector 1 (568-B) Nº Pin Nº Pin Conector 2 (568-A)
Blanco/Naranja Pin 1 Pin 1 Blanco/Verde
Naranja Pin 2 Pin 2 Verde
Blanco/Verde Pin 3 Pin 3 Blanco/Naranja
Azul Pin 4 Pin 4 Azul
Blanco/Azul Pin 5 Pin 5 Blanco/Azul
Verde Pin 6 Pin 6 Naranja
Blanco/Marrón Pin 7 Pin 7 Blanco/Marrón
Marrón Pin 8 Pin 8 Marrón

Versión: 02
Fecha: 30/09/2013
INTERFAZ
Es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5,
5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones
eléctricas, que normalmente se usan como extremos de cables de par trenzado
Página 7 de 35
$ 27.000

Versión: 02
Fecha: 30/09/2013
3.4 INVESTIGUE LOS SIGUIENTES TÉRMINOS Y ELABORE UN INFORME DE LA CONSULTA PARA SU
Página 8 de 35
POSTERIOR ENTREGA.
1. Informe con las características principales del Router (Características, ventajas y desventajas,
dibujo técnico de un Router, interfaces que maneja (Tecnología, cantidad de puertos y velocidad),
ubicación en el modelo OSI).
R:
CARACTERISTICAS ROUTER:
» Se conecta fácilmente al PC vía Ethernet
» Hasta 8 Mbps de flujo entrante, 1 Mbps de flujo saliente
» Permite a múltiples usuarios compartir una sola conexión ADSL con una dirección WAN IP
» Servidor integrado LAN DHCP
» Servidor DNS integrado y relé
» Sistema operativo independiente (funciona con: Windows 95, 98, NT, Mac OS, Unix, Linux)
» "Siempre activado "(ponteado) o por marcación (PPP)
» Programa de inicio rápido basado en navegador
» Firewall de software actualizable
» Voz de datos simultáneos en una sola línea de teléfono
» No requiere instalación de software
» Aprobado para conexiones a todos los operadores más importantes de la red
» Cumple estándares ADSL (ANSI T1.413 Issue2, G.dmt, G.lite)
» Disponible como hub de 4 puertos o con conexión ATMF
VENTAJAS:
.- administración de VLAN (Red de Área Local Virtual)
.-seguridad en sus interfaces (puertos)
.-administración de ancho de banda.
.-es un dispositivo inteligente le da prioridad de ancho de banda al pc o la que lo necesite
.-aumenta la seguridad de la señal de Internet, esto es, podrás poner una contraseña diferente a la de la
línea que te da tu proveedor de servicios de Internet.
.-puedes restringir el acceso a las páginas que tu desees
DESVENTAJAS:
-Requieren una cantidad significativa de tiempo para instalarlos y configurarlos dependiendo de la
topología de la red y de los protocolos usados.
-Son dependientes del protocolo, cada protocolo a rutear debe ser conocido por el Router.

Versión: 02
Fecha: 30/09/2013
Página 9 de 35
-Tienen un mayor costo que los Bridges.
-Son más complejos.
-Lentitud de proceso de paquetes respecto a los bridges.
-Necesidad de gestionar el su direccionamiento en el Nivel de Enlace
DIBUJO TECNICO DE UN ROUTER
LAS INTERFACES DE UN ROUTER:
Una interfaz de router suministra la conexión física entre el router y un tipo de medio físico de la red. Las
interfaces Cisco a menudo se denominan puertos. Los puertos incorporados se designan por su tipo de
conexión seguido de un número. Por ejemplo, E0 para el primer puerto Ethernet, E1 para el segundo, S0
para el primero puerto Serial, etc.
Los routers de gama baja como la serie 2500, son básicamente routers de estándar que vienen con un
número predeterminado de puertos LAN, WAN y serie. Los routers de gama media o alta, como las series
4500 y 7500, son modulares y contienen ranuras abiertas en las que pueden instalarse varias tarjetas de
interfaz
Una interfaz, puede encontrarse en cualquiera de los siguientes estados, que podemos conocer en
cualquier momento mediante el comando show interface:
*Activa (Up). Funciona con normalidad desde el punto de vista eléctrico, y recibe la señal adecuada de los
cables que tiene conectados.
*Inactiva (Down). Se encuentra activa, pero no se comunica correctamente con el medio al que está
conectada.

Versión: 02
Fecha: 30/09/2013
*Administrativamente inactiva (administratively down). Está configurada para estar apagada y no está
operativa. Utilizaremos el comando shutdown para desactivar administrativamente una interfaz.
TECNOLOGIA: Los routers de Cisco ayudan a acceder a aplicaciones y servicios, y a integrar tecnologías.
Página 10 de 35
PUERTOS DE ROUTER:
Generalmente tienen 4 puertos Ethernet
VELOCIDAD:
Velocidad del router permite 450 Mbps
UBICACIÓN EN EL MODELO OSI:
El router trabaja en la capa de red ósea en la capa 3, mira tenemos la capa 1 que es la encargada del
cableado, hubs y todo eso, por eso se llama capa física, de allí la información pasa a la tarjeta de red,
switchs, puentes donde se tiene una dirección propia de la tarjeta de red esta es la capa2 que es de enlace
de datos, y de allí se pasa la información a la capa 3 que es donde está el router y ya se utiliza una
dirección IP para enviar la información
2. Consultar las características principales y funcionamiento del protocolo RIP.
R: : Caracteristicas
- RIP es un protocolo de enrutamiento vector distancia.
- RIP utiliza el conteo de saltos como su única métrica para la selección de rutas.
- Las rutas publicadas con conteo de saltos mayores que 15 son inalcanzables.
- Se transmiten mensajes cada 30 segundos.
Funcionamiento de RIP
Solicitud y respuesta
RIP utiliza dos tipos de mensajes especificados en el campo Comando: Mensaje de solicitud y Mensaje de
respuesta.
Cada interfaz configurada con RIP envía un mensaje de solicitud durante el inicio solicita que todos los RIP
vecinos envíen sus tablas de enrutamiento completas. Se envía de regreso un mensaje de respuesta por
parte de los vecinos habilitados con RIP.
Cuando el router que realiza la solicitud recibe las respuestas, evalúa cada entrada de ruta. Si una entrada
de ruta es nueva, el router receptor instala la ruta en la tabla de enrutamiento. Si la ruta ya se encuentra en
la tabla, la entrada existente se reemplaza si la nueva entrada tiene un mejor conteo de saltos.

Versión: 02
Fecha: 30/09/2013
El router de inicio luego envía un triggered update desde todas las interfaces habilitadas con RIP que
incluyen su propia tabla de enrutamiento para que los RIP vecinos puedan recibir la información acerca de
todas las nuevas rutas.
Página 11 de 35
Clases de direcciones IP y enrutamiento con clase
Puede recordar a partir de estudios anteriores que las direcciones IP asignadas a los hosts se dividieron
inicialmente en 3 clases: clase A, clase B y clase C. A cada clase se le asignó una máscara de subred
predeterminada, como se muestra en la figura. Es importante conocer la máscara de subred
predeterminada para cada clase a fin de entender el funcionamiento del RIP.
El RIP es un protocolo de enrutamiento con clase. Como puede haberlo notado en la discusión anterior
sobre el formato de los mensajes, RIPv1 no envía información sobre la máscara de subred en la
actualización. Por lo tanto, un router utiliza la máscara de subred configurada en una interfaz local o aplica
la máscara de subred predeterminada según la clase de dirección. Debido a esta limitación, las redes de
RIPv1 no pueden ser no contiguas ni pueden implementar VLSM.
El direccionamiento IP se discute más adelante en el Capítulo 6, "VLSM y CIDR". También puede visitar los
enlaces que se indican a continuación para obtener una revisión de las clases.
3. Consultar las características principales y funcionamiento del protocolo EIGRP.
R: Características Generales de EIGRP:
• Es un protocolo de transporte confiable
• Establece adyacencias
• Usa tablas de vecinos y topología
• Utiliza el algoritmo de actualización por difusión (DUAL).
• Usa actualizaciones ilimitadas
• El protocolo de transporte confiable (RTP) proporciona una entrega confiable y no confiable de
paquetes EIGRP.
• EIGRP establece relaciones con routers conectados directamente que también están habilitados
para EIGRP. Estas relaciones crean adyacencias.
• Todo esto es utilizado por el algoritmo de actualización por difusión (DUAL).
DUAL garantiza rutas simples y rutas de respaldo a través del dominio de enrutamiento.
• Al igual que RIP v2, EIGRP funciona con enrutamiento sin clase o con clase.

Versión: 02
Fecha: 30/09/2013
Podemos deshabilitar las sumarización automática y resumir manualmente redes para reducir el tamaño
de las tablas de enrutamiento (comando no auto-summary)
El protocolo EIGRP (Enhanced Interior Gateway Routing Protocol) representa una evolución en su
predecesor, el protocolo IGRP. Este avance resulto de cambios en el mundo de las redes y por
requerimientos de las grandes compañías que manejar el mundo de Internet. El protocolo EIGRP integra
la capacidad de los protocolos de estado de enlace, como es OSPF, con los de vector de distancia. De
forma adicional, este sistema de enrutamiento dinámico contiene otros protocolos importantes que
pueden aumentar su eficacia operacional relativamente a otros protocolos de routing.
4. Consultar las características principales y funcionamiento del protocolo OSPF.
R: es un protocolo de routing interno basado en el estado del enlace o algoritmo Short Path First, estándar
de Internet, que ha sido desarrollado por un grupo de trabajo del Internet Engineering task Force, cuya
especificación viene recogida en el RFC 2328.
OSPF, ha sido pensado para el entorno de Internet y su pila de protocolos TCP/IP, como un protocolo de
routing interno, es decir, que distribuye información entre routers que pertenecen al mismo Sistema
Autónomo.
El fundamento principal en el cual se basa un protocolo de estado de enlace es en la existencia de un
mapa de la red el cual es poseído por todos los nodos y que regularmente es actualizado.
Página 12 de 35
Características:
 Respuesta rápida y sin bucles ante cambios.
 Seguridad ante los cambios.
 Soporte de múltiples métricas.
 Balanceado de carga en múltiples caminos
 Escalabilidad en el crecimiento de rutas externas.
ACTIVIDAD DE APRENDIZAJE 2: INVESTIGACIÓN SOBRE COMANDOS.
1. Consultar los comandos básicos de configuración del SWITCH y ROUTER.

Versión: 02
Fecha: 30/09/2013
Página 13 de 35
R: CONFIGURACIÓN DE SWITCH
Switch(config)# hostname (NOMBRE DEL SWITCH)
Switch(config)# enable secret (CLAVE)
Switch(config)# Banner motd # Mensaje Del Día #
Switch(config)# service password-encryption
Switch(config)# line con 0
Switch(config-line)# password (CLAVE DE CONSOLA)
Switch(config-line)# login
Switch(config-line)# motd-banner
Switch(config-line)# line vty 0 15
Switch(config-line)# password (CLAVE DE TELNET)
Switch(config-line)# login
Switch(config-line)# motd-banner
CONFIGURACIÓN BÁSICA DE ROUTER
Router (config)# hostname "Nombre del router"
Router (config)# enable secret “contraseña”
Router (config)# Banner motd # Mensaje Del Día #
Router (config)# service password-encryption
Router (config) # line console 0
Router (config-line) # password “contraseña”
Router (config-line) # login
Router (config-line) # motd-banner
Router (config) # line vty 0 15
Router (config-line) # password “contraseña”
Router (config-line) # login
Router (config-line) # motd-banner
Router (config) # interface Fastethernet 0/0 o Ethernet 0
Router (config-if) # no shutdown
Router (config-if) # description # “descripcion de la interfaz”
Router (config-if) # ip address “direccion ip” “Mascara de subred”
Router (config) # interface Serial 0/0
Router (config-if) # no shutdown
Router (config-if) # description # “descripcion de la interfaz”
Router (config-if) # ip address “direccion IP” “Mascara”
Router (config-if) # clock rate “velocidad de reloj si es DCE”

Versión: 02
Fecha: 30/09/2013
2. Realizar practica guiada por el instructor sobre comandos en el SWITCH y ROUTER con niveles de
Página 14 de 35
administración.
R: NOMBRE
CONTRASEÑA GENERAL
MENSAJE DEL DIA
LINEA DE CONSOLA
CONTRASEÑA LINEA CONSOLA
LINEA VTY
CONTRASEÑA LINEA VTY

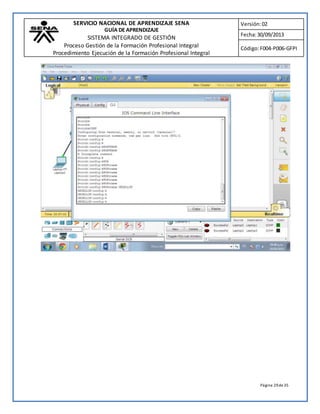

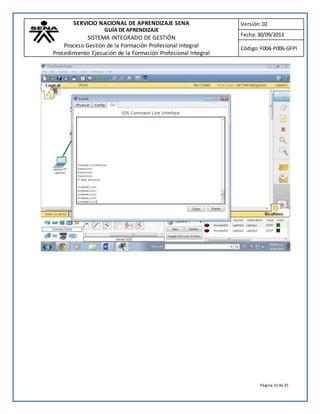

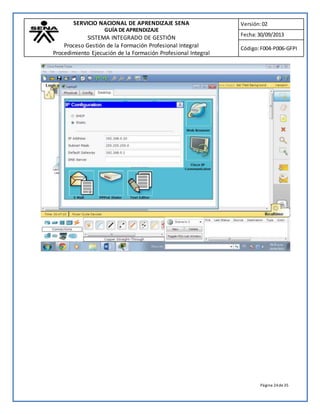

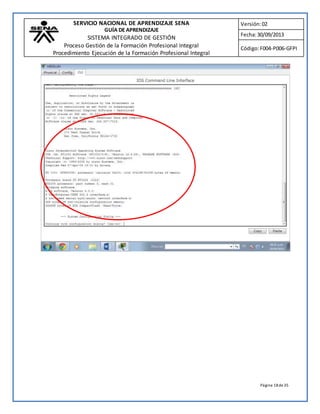

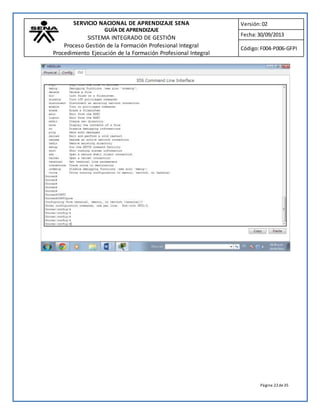

PANTALLASOS DE LA PRÁCTICA

Versión: 02
Fecha: 30/09/2013
Página 15 de 35

Versión: 02
Fecha: 30/09/2013
Página 16 de 35

Versión: 02
Fecha: 30/09/2013
Página 17 de 35

Versión: 02
Fecha: 30/09/2013
Página 18 de 35

Versión: 02
Fecha: 30/09/2013
Página 19 de 35

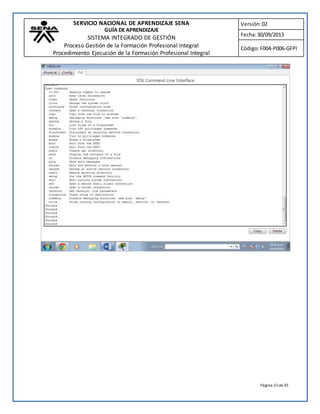

EL SIGNO DE INTORROGACION SIRVE PARA MOSTRAR LAS AYUDAS

Versión: 02
Fecha: 30/09/2013
Página 20 de 35

Versión: 02
Fecha: 30/09/2013
Página 21 de 35

Versión: 02
Fecha: 30/09/2013
Página 22 de 35

Versión: 02
Fecha: 30/09/2013
Página 23 de 35

Versión: 02
Fecha: 30/09/2013
Página 24 de 35

Versión: 02
Fecha: 30/09/2013
Página 25 de 35

Versión: 02
Fecha: 30/09/2013
Página 26 de 35

Versión: 02
Fecha: 30/09/2013
Página 27 de 35

Versión: 02
Fecha: 30/09/2013
Página 28 de 35
CLI

Versión: 02
Fecha: 30/09/2013
Página 29 de 35

Versión: 02
Fecha: 30/09/2013
Página 30 de 35

Versión: 02
Fecha: 30/09/2013
Página 31 de 35

Versión: 02
Fecha: 30/09/2013
Página 32 de 35

Versión: 02
Fecha: 30/09/2013
Página 33 de 35

Versión: 02
Fecha: 30/09/2013
Página 34 de 35

Versión: 02
Fecha: 30/09/2013
Página 35 de 35
BIBLIOGRAFÍA
https://espanol.answers.yahoo.com/question/index?qid=20090926183942AAYzlM7
http://www.buenastareas.com/ensayos/Cable-Consola/311195.html
http://www.ecured.cu/index.php/Protocolo_RIP
http://www.ehowenespanol.com/diferencia-redes-wan-lan-info_242171/
https://www.youtube.com/watch?v=8wjNIQUX0wI

switches y routers

Más contenido relacionado

La actualidad más candente

Destacado

Similar a switches y routers

switches y routers
