Este documento presenta los cálculos para la instalación eléctrica de un edificio de dos niveles con un total de 60 usuarios. Incluye tablas con el número de usuarios y áreas por nivel y departamento, así como los detalles de la carga eléctrica requerida para el elevador, la escalera de escape y el total de la instalación. También incluye planos de la planta arquitectónica baja, planta arquitectónica alta, planta de conjunto, isométrico y sección del elevador.

1. INSTITUTO
TECNOLÓGICO
DE COLIMA
ARQUITECTURA
INSTALACIONES II
PROFESOR: JOSE
ALBERTO TORRES
VELASCO
ROCIO CRUZ
CARDENAS
[INSTALACIONES DE ELECTROMECANICOS]
11/NOVIEMBRE/2014

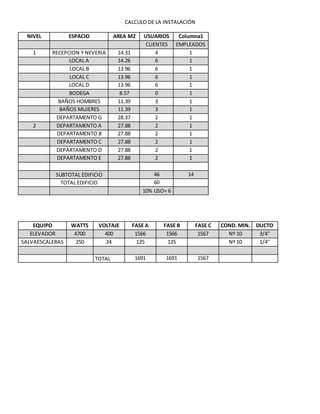

2. CALCULO DE LA INSTALACIÓN
NIVEL ESPACIO AREA M2 USUARIOS Columna1
CLIENTES EMPLEADOS
1 RECEPCION Y NEVERIA 14.31 4 1
LOCAL A 14.26 6 1
LOCAL B 13.96 6 1
LOCAL C 13.96 6 1
LOCAL D 13.96 6 1
BODEGA 8.57 0 1
BAÑOS HOMBRES 11.39 3 1
BAÑOS MUJERES 11.39 3 1
DEPARTAMENTO G 28.37 2 1
2 DEPARTAMENTO A 27.88 2 1
DEPARTAMENTO B 27.88 2 1
DEPARTAMENTO C 27.88 2 1
DEPARTAMENTO D 27.88 2 1
DEPARTAMENTO E 27.88 2 1
SUBTOTAL EDIFICIO 46 14
TOTAL EDIFICIO 60
10% USO= 6
EQUIPO WATTS VOLTAJE FASE A FASE B FASE C COND. MIN. DUCTO
ELEVADOR 4700 400 1566 1566 1567 Nº 10 3/4"
SALVAESCALERAS 250 24 125 125 Nº 10 1/4"
TOTAL 1691 1691 1567

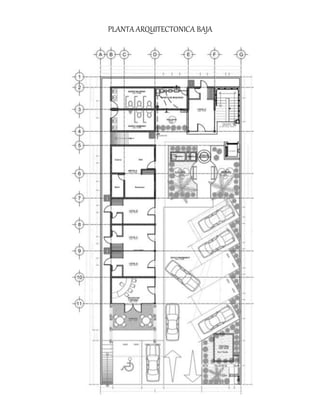

3. PLANTA ARQUITECTONICA BAJA

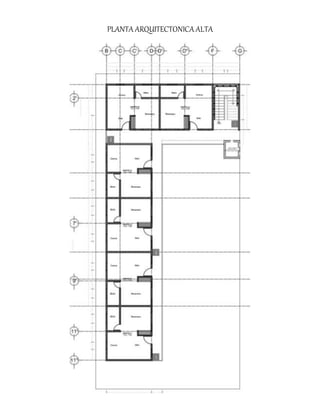

4. PLANTA ARQUITECTONICA ALTA

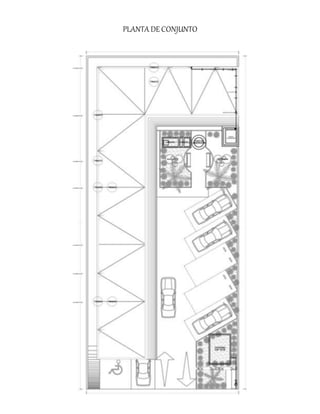

5. PLANTA DE CONJUNTO

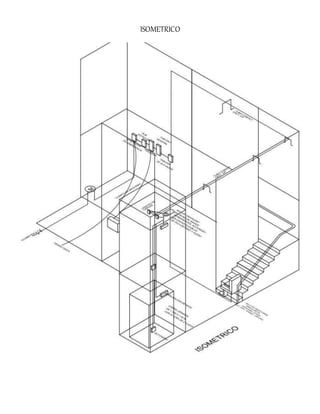

6. ISOMETRICO

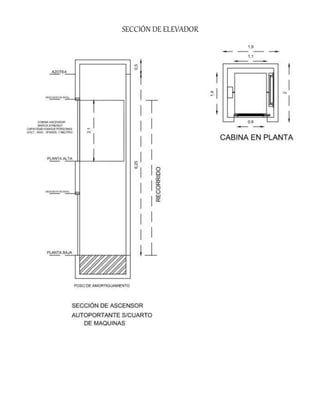

7. SECCIÓN DE ELEVADOR

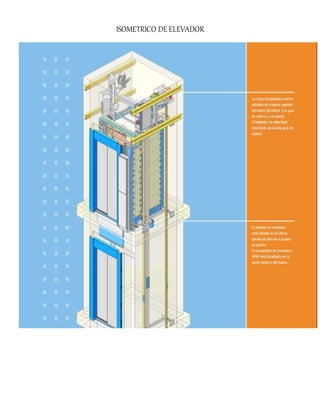

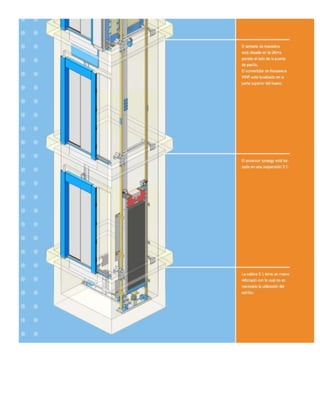

8. ISOMETRICO DE ELEVADOR
