El documento presenta los objetivos y pasos para calcular la instalación eléctrica de edificios de viviendas. Explica cómo determinar la previsión de potencia considerando las viviendas, servicios generales, locales comerciales y garajes. Además, muestra cómo calcular los consumos e intensidades y los criterios para dimensionar los conductores, incluyendo un ejemplo de cálculo. Por último, propone dos problemas de aplicación práctica.

1. OBJETIVOS:
1.APLICAR LOS CONOCIMIENTOS DE CIRCUITOS
ESTUDIADOS PREVIAMENTE.
2.CONOCER LAS NORMAS LEGALES DE CÁLCULO DE
EDIFICIOS DE VIVIENDA.
3.RESOLVER UN CASO REAL DE DIMENSIONADO.

2. CÁLCULO DE INSTALACIÓN
ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS
1. GENERALIDADES:
SE TRATA DE DETERMINAR LA SECCIÓN DE LOS
CONDUCTORES Y EL TIPO DE MATERIAL
ELÉCTRICO NECESARIO.
2. PASOS A SEGUIR:
 CALCULAR LA POTENCIA ELÉCTRICA A
INSTALAR
 CALCULAR LA POTENCIA CONSUMIDA.
 DETERMINAR LA INTENSIDAD ELÉCTRICA.

3. CÁLCULO DE INSTALACIÓN
ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS
CÁLCULO DE CONDUCTORES:
1. DETERMINAR LA PREVISIÓN DE POTENCIA.
2.DETERMINAR EL CONSUMO O INTENSIDAD.
3. ESTABLECER UN CRITERIO DE CÁLCULO DE
CONDUCTORES: POR CALENTAMIENTO Y POR
CAÍDA DE TENSIÓN.

4. CÁLCULO DE INSTALACIÓN
ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS
DETERMINACIÓN PREVISIÓN POTENCIA:
POTENCIA PARA VIVIENDAS.
POTENCIA PARA SERVICIOS GENERALES.
POTENCIA LOCALES COMERCIALES.
POTENCIA PARA GARAGE.

5. CÁLCULO DE INSTALACIÓN
ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS
POTENCIA PARA VIVIENDAS:
POTENCIA MÁXIMA DE CADA VIVIENDA (GRADO
DE ELECTRIFICACIÓN) POR EL COEFICIENTE DE
SUMULTANEIDAD.
GRADO DE ELECTRIFICACIÓN BÁSICO: 5750W
GRADO ELECTRIFICACIÓN ELEVADO: 9200 W
Pv=PmxCs
Pv=(Pm1xCs1 + Pm2xCs2 +…)

6. CÁLCULO DE INSTALACIÓN
ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS
POTENCIA PARA SERVICIOS GENERALES:
Pg = P1 + P2 + P3 + P4 + ……
P1: alumbrado y fuerza zonas comunes: portales,
escaleras, pasillos, vestíbulo, cuarto basura, trasteros,
jardines, fachadas: 40w ó 10 w metro cuadrado.
P2: potencia elevadores P= Q. V/p tabla XIV-3
P3: potencia grupos presión agua P= q.p.d/75Þ
P4: potencia otros equipos: piscinas, magafonía,
portero, ventilación: porcentaje estimado.

7. CÁLCULO DE INSTALACIÓN
ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS
POTENCIA LOCALES COMERCIALES
100 vatios por metro cuadrado y planta con un
mínimo por local de 3450w a 230 voltios.
POTENCIA PARA GARAGES:
10 vatios por metro cuadrado si ventilación natural
20 vatios por metro cuadrado si ventilación forzada
Siempre con un mínimo de 3450 vatios a 230 voltios.

8. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS
DETERMINACIÓN DE CONSUMOS:
DISTRIBUCIÓN MONOFÁSICA:
I = W/E . Cos ψ
DISTRIBUCIÓN TRIFÁSICA:
I = W/√3 E . Cos ψ
CORRIENTE CONTÍNUA:
I = W / E

9. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE
EDIFICIOS DE VIVIENDAS
CRITERIOS DE CÁLCULO PARA CONDUCTORES:
POR CALENTAMIENTO:
La intensidad no debe sobrepasar unos valores
preestablecidos para evitar el calentamiento. Tablas
XIV-4,5,6,7,8,9,10,11,12,13,14,15.
POR CAÍDA DE TENSIÓN: se fijan unos valores
reglados de caída de tensión dependiendo del tramo
de la instalación. Tabla XIV-16
S = 2 . L . I . Cos ψ/ v . C alterna monofásica
S = √3 . L . I . Cos ψ / v . C alterna trifásica
C = conductividad; v=caida tension; L= longitud linea

10. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE
EDIFICIOS DE VIVIENDAS
EJEMPLO: calcula la sección que deberá tener una línea
general de alimentación de un edificio empotrada bajo
tubo que sirve una potencia eléctrica de 126 Kw,
suponiendo que es trifásica con neutro y protección a
230/400 v y cosψ = 0.8 y tiene una longitud de 25 m,
admitiendo una caída de tensión de o,5% y se realiza
mediante conductores de cobre unipolares aislados con
polietileno reticulado con nivel de aislamiento 1000V.
I = W/√3 E . Cos ψ
S = √3 . L . I . Cos ψ / v . C
Tabla XIV-5

11. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

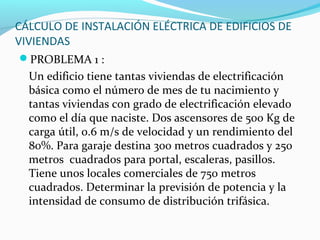

PROBLEMA 1 :
Un edificio tiene tantas viviendas de electrificación
básica como el número de mes de tu nacimiento y
tantas viviendas con grado de electrificación elevado
como el día que naciste. Dos ascensores de 500 Kg de
carga útil, 0.6 m/s de velocidad y un rendimiento del
80%. Para garaje destina 300 metros cuadrados y 250
metros cuadrados para portal, escaleras, pasillos.
Tiene unos locales comerciales de 750 metros
cuadrados. Determinar la previsión de potencia y la
intensidad de consumo de distribución trifásica.

12. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE
EDIFICIOS DE VIVIENDAS

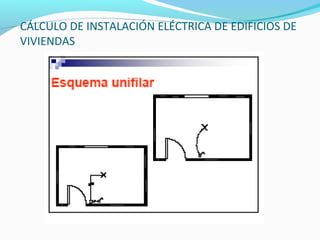

13. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

14. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

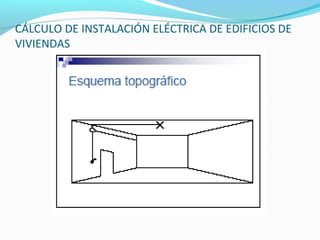

15. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

16. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

17. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

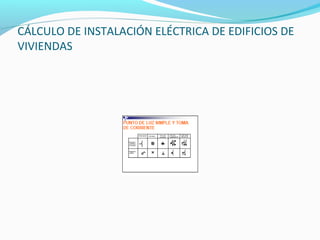

18. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

19. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

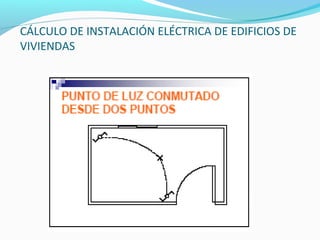

20. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

21. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

22. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

23. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

24. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

25. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

26. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

27. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS

28. CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE
VIVIENDAS
PROBLEMA 2:
Realiza la instalación unifilar completa de una
vivienda.
Acorde con el grado de electrificación de la misma,
diseña el cuadro de mando y protección indicando el
número de circuitos necesarios y las dimensiones de
los elementos de protección necesarios
