El documento presenta los cálculos eléctricos de una instalación residencial monofásica de 220V y 60Hz. Se calcula la carga instalada total en 17374W, la máxima demanda de 11572W y se seleccionan los conductores para el alimentador principal de 16mm2 y los circuitos derivados de 10mm2 y 4mm2.

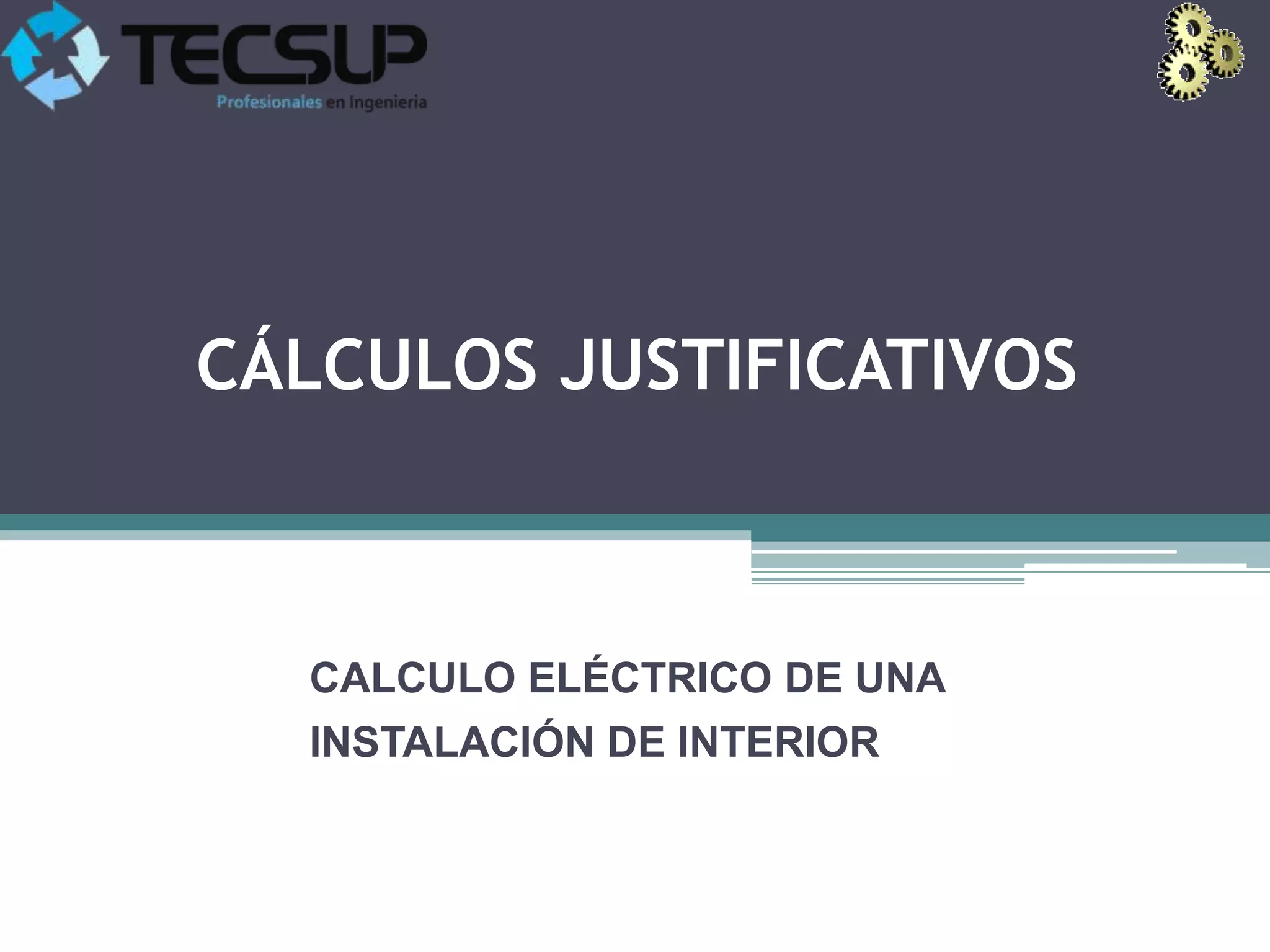

1. CÁLCULOS JUSTIFICATIVOS
CALCULO ELÉCTRICO DE UNA
INSTALACIÓN DE INTERIOR

2. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR

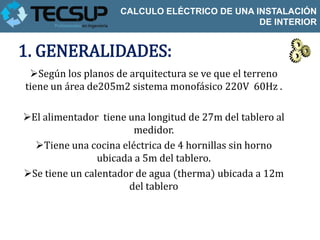

1. GENERALIDADES:
Según los planos de arquitectura se ve que el terreno
tiene un área de205m2 sistema monofásico 220V 60Hz .
El alimentador tiene una longitud de 27m del tablero al
medidor.
Tiene una cocina eléctrica de 4 hornillas sin horno
ubicada a 5m del tablero.
Se tiene un calentador de agua (therma) ubicada a 12m
del tablero

3. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR

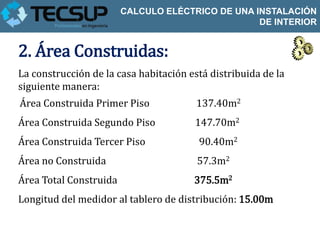

2. Área Construidas:
La construcción de la casa habitación está distribuida de la
siguiente manera:
Área Construida Primer Piso 137.40m2
Área Construida Segundo Piso 147.70m2
Área Construida Tercer Piso 90.40m2
Área no Construida 57.3m2
Área Total Construida 375.5m2
Longitud del medidor al tablero de distribución: 15.00m

4. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR

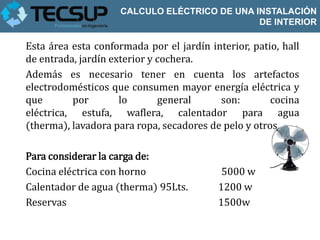

Esta área esta conformada por el jardín interior, patio, hall
de entrada, jardín exterior y cochera.
Además es necesario tener en cuenta los artefactos
electrodomésticos que consumen mayor energía eléctrica y
que por lo general son: cocina
eléctrica, estufa, waflera, calentador para agua
(therma), lavadora para ropa, secadores de pelo y otros.
Para considerar la carga de:
Cocina eléctrica con horno 5000 w
Calentador de agua (therma) 95Lts. 1200 w
Reservas 1500w

5. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR

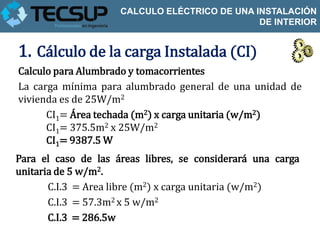

1. Cálculo de la carga Instalada (CI)
Calculo para Alumbrado y tomacorrientes
La carga mínima para alumbrado general de una unidad de
vivienda es de 25W/m2
CI1= Área techada (m2) x carga unitaria (w/m2)
CI1= 375.5m2 x 25W/m2
CI1= 9387.5 W
Para el caso de las áreas libres, se considerará una carga
unitaria de 5 w/m2.
C.I.3 = Area libre (m2) x carga unitaria (w/m2)
C.I.3 = 57.3m2 x 5 w/m2
C.I.3 = 286.5w

6. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR

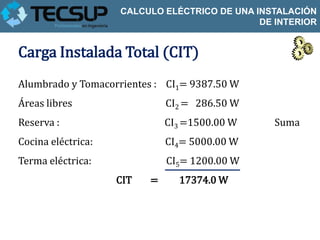

Carga Instalada Total (CIT)
Alumbrado y Tomacorrientes : CI1= 9387.50 W
Áreas libres CI2 = 286.50 W
Reserva : CI3 =1500.00 W Suma
Cocina eléctrica: CI4= 5000.00 W
Terma eléctrica: CI5= 1200.00 W
CIT = 17374.0 W

7. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR

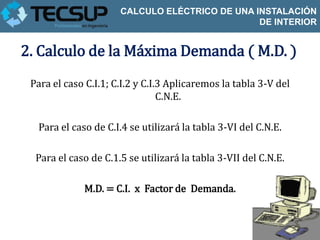

2. Calculo de la Máxima Demanda ( M.D. )
Para el caso C.I.1; C.I.2 y C.I.3 Aplicaremos la tabla 3-V del
C.N.E.
Para el caso de C.I.4 se utilizará la tabla 3-VI del C.N.E.
Para el caso de C.1.5 se utilizará la tabla 3-VII del C.N.E.
M.D. = C.I. x Factor de Demanda.

8. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR

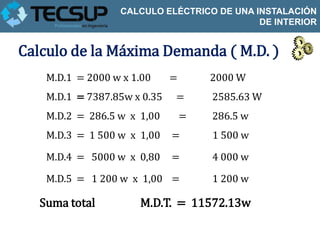

Calculo de la Máxima Demanda ( M.D. )
M.D.1 = 2000 w x 1.00 = 2000 W
M.D.1 = 7387.85w x 0.35 = 2585.63 W
M.D.2 = 286.5 w x 1,00 = 286.5 w
M.D.3 = 1 500 w x 1,00 = 1 500 w
M.D.4 = 5000 w x 0,80 = 4 000 w
M.D.5 = 1 200 w x 1,00 = 1 200 w
Suma total M.D.T. = 11572.13w

9. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR

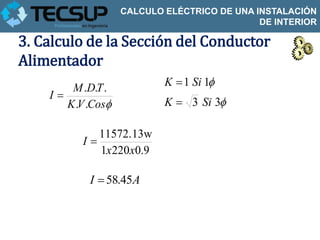

3. Calculo de la Sección del Conductor
Alimentador
M .D.T . K  1 Si 1
I
K .V .Cos K  3 Si 3
11572.13w
I
1x 220x0.9
I  58.45A

10. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR

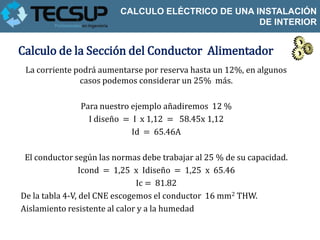

Calculo de la Sección del Conductor Alimentador
La corriente podrá aumentarse por reserva hasta un 12%, en algunos
casos podemos considerar un 25% más.
Para nuestro ejemplo añadiremos 12 %
I diseño = I x 1,12 = 58.45x 1,12
Id = 65.46A
El conductor según las normas debe trabajar al 25 % de su capacidad.
Icond = 1,25 x Idiseño = 1,25 x 65.46
Ic = 81.82

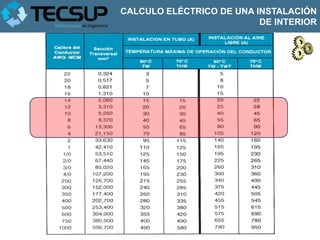

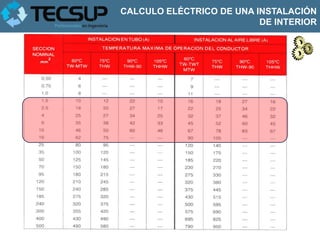

De la tabla 4-V, del CNE escogemos el conductor 16 mm2 THW.
Aislamiento resistente al calor y a la humedad

11. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR

12. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR

13. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR

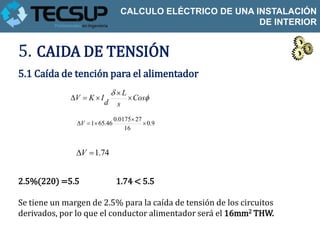

5. CAIDA DE TENSIÓN
5.1 Caída de tención para el alimentador
 L
V  K  I  Cos
d s
0.0175 27
V  1 65.46  0.9
16
V  1.74
2.5%(220) =5.5 1.74 < 5.5
Se tiene un margen de 2.5% para la caída de tensión de los circuitos
derivados, por lo que el conductor alimentador será el 16mm2 THW.

14. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR
6. CALCULO DE CIRCUITOS DERIVADOS
6.1 ALUMBRADO Y TOMACORRIENTES
P
I
k .V .Cos
9387.5
I
1x220x0.9
I  49.43
De la tabla 4-V, del CNE escogemos el conductor 10 mm2 THW.
Aislamiento resistente al calor y a la humedad
Por lo que cada circuito de alumbrado y tomacorrientes tendrán
como protección un interruptor monofásico de 2x40 A.

15. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR
6.2 Corriente y Caída de Tensión para Cocina
Corriente Caída de tensión
P  L
I V  K  I d  Cos
k .V .Cos s
0.0175 5
I
5000 V  1 25.25 1
1x220x0.9 4
V  0.55
I  25.25A
• 2.5%(220) =5.5 0.55< 5.5
De acuerdo a la tabla 3-III
del CNE, el circuito para la • Se tiene un margen de 2.5% para la caída
cocina eléctrica puede ser de tensión de los circuitos derivados, por
de 32 A con conductor de lo que el conductor alimentador será el
4mm2 4mm2 THW.

16. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR
6.2 Corriente y Caída de Tensión para Calentador de Agua
Corriente Caída de tensión
P  L
I V  K  I d  Cos
k .V .Cos s
0.017512
I
1200 V  1 6.06 1
1x220x0.9 2.5
V  0.51
I  6.06 A
• 2.5%(220) =5.5 0.51< 5.5
• De acuerdo a la tabla 3-
III del CNE, el circuito • Se tiene un margen de 2.5% para la caída
para la terma eléctrica de tensión de los circuitos derivados, por
puede ser de 10 A con lo que el conductor alimentador será el
2.5mm2 THW.
conductor de 2.5mm2.

17. CALCULO ELÉCTRICO DE UNA INSTALACIÓN
DE INTERIOR
