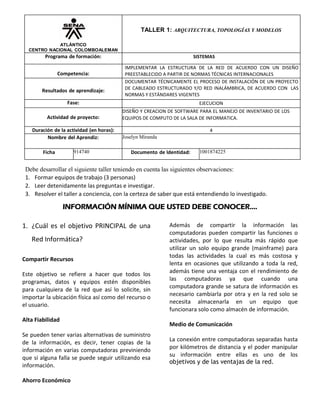

1. ATLÁNTICO
CENTRO NACIONAL COLOMBOALEMAN
TALLER 1: ARQUITECTURA, TOPOLOGÍAS Y MODELOS
Programa de formación: SISTEMAS
Competencia:
IMPLEMENTAR LA ESTRUCTURA DE LA RED DE ACUERDO CON UN DISEÑO
PREESTABLECIDO A PARTIR DE NORMAS TÉCNICAS INTERNACIONALES
Resultados de aprendizaje:
DOCUMENTAR TÉCNICAMENTE EL PROCESO DE INSTALACIÓN DE UN PROYECTO
DE CABLEADO ESTRUCTURADO Y/O RED INALÁMBRICA, DE ACUERDO CON LAS
NORMAS Y ESTÁNDARES VIGENTES
Fase: EJECUCION
Actividad de proyecto:
DISEÑO Y CREACION DE SOFTWARE PARA EL MANEJO DE INVENTARIO DE LOS
EQUIPOS DE COMPUTO DE LA SALA DE INFORMATICA.
Duración de la actividad (en horas): 4
Nombre del Aprendiz: Joselyn Miranda
Ficha 914740 Documento de Identidad: 1001874225
Debe desarrollar el siguiente taller teniendo en cuenta las siguientes observaciones:
1. Formar equipos de trabajo (3 personas)
2. Leer detenidamente las preguntas e investigar.
3. Resolver el taller a conciencia, con la certeza de saber que está entendiendo lo investigado.
INFORMACIÓN MÍNIMA QUE USTED DEBE CONOCER….
1. ¿Cuál es el objetivo PRINCIPAL de una
Red Informática?
Compartir Recursos
Este objetivo se refiere a hacer que todos los
programas, datos y equipos estén disponibles
para cualquiera de la red que así lo solicite, sin
importar la ubicación física así como del recurso o
el usuario.
Alta Fiabilidad
Se pueden tener varias alternativas de suministro
de la información, es decir, tener copias de la
información en varias computadoras previniendo
que si alguna falla se puede seguir utilizando esa
información.
Ahorro Económico
Además de compartir la información las
computadoras pueden compartir las funciones o
actividades, por lo que resulta más rápido que
utilizar un solo equipo grande (mainframe) para
todas las actividades la cual es más costosa y
lenta en ocasiones que utilizando a toda la red,
además tiene una ventaja con el rendimiento de
las computadoras ya que cuando una
computadora grande se satura de información es
necesario cambiarla por otra y en la red solo se
necesita almacenarla en un equipo que
funcionara solo como almacén de información.
Medio de Comunicación
La conexión entre computadoras separadas hasta
por kilómetros de distancia y el poder manipular
su información entre ellas es uno de los
objetivos y de las ventajas de la red.

2. 2. ¿Qué es Comunicación Sincrónica y
Asincrónica?
Comunicación sincrónica: La comunicación
sincrónica es el intercambio de información por
Internet en tiempo real. Es un concepto que se
enmarca dentro de la CMC (computer mediated
comunication), que es aquel tipo de comunicación
que se da entre personas y que está mediatizada
por ordenadores.
Comunicación asincrónica: La otra gran categoría
del CMC es la comunicación asincrónica, cuyo
ejemplo más claro seria el correo electrónico. La
comunicación asincrónica seria aquella que
permite la comunicación por Internet entre
personas de forma no simultánea.
3. Haga relaciones:
1 Interface
Card
A Cable, Wi-Fi, Fibra Óptica…
2 Estación
de Trabajo
B Centraliza la información y el
trabajo
3 Medio C Tarjeta de Red del PC
4 Servidor D Nodo, PC, Tablet…
4. Hable sobre Paquete de Información y
cómo se calcula su envío con el
siguiente ejemplo:
Como ejemplo, supongamos que mandamos un correo
electrónico a un amigo. El correo es de 3,500 bits de
tamaño. La red por la que lo enviamos, usa paquetes de
tamaño fijo de 1,024 bits. El Encabezado de cada paquete
utiliza 96 bits y la Cola 32 bits, dejando 896 bits para el
Cuerpo
5. ¿Qué significa WorkStation? Y tres
ejemplos
Workstation, en informática, una estación de
trabajo
6. ¿Técnicamente qué es Acceso Remoto?
El acceso remoto es una nueva característica que
te permite conectarte a tu PC desde cualquier
lugar, a través de Internet. Para utilizar esta
característica, tu PC deberá estar encendido y el
acceso remoto deberá estar instalado y activo. Si
se dan estas condiciones y has configurado el
acceso remoto correctamente, podrás acceder a
tu PC desde cualquier otro equipo a través de
Internet y trabajar con él, dondequiera de
estés.No es necesario que el acceso remoto esté
instalado en el equipo desde el que deseas
acceder a tu PC. Podrás utilizar cualquier equipo
con una conexión a Internet, preferiblemente de
banda ancha.
7. Mencione 2 características de la
Arquitectura Cliente – Servidor.
El cliente es el proceso que permite al usuario
formular los requerimientos y pasarlos al servidor,
se le conoce con el término front-end.
El Cliente normalmente maneja todas las
funciones relacionadas con la manipulación y
despliegue de datos, por lo que están
desarrollados sobre plataformas que permiten
construir interfaces gráficas de usuario (GUI),
además de acceder a los servicios distribuidos en
cualquier parte de una red.

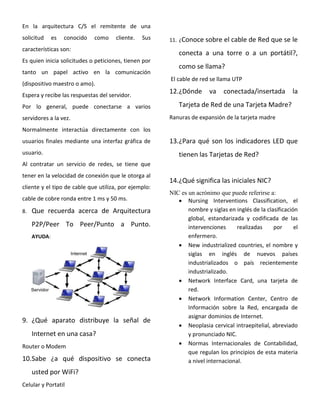

3. En la arquitectura C/S el remitente de una
solicitud es conocido como cliente. Sus
características son:
Es quien inicia solicitudes o peticiones, tienen por
tanto un papel activo en la comunicación
(dispositivo maestro o amo).
Espera y recibe las respuestas del servidor.
Por lo general, puede conectarse a varios
servidores a la vez.
Normalmente interactúa directamente con los
usuarios finales mediante una interfaz gráfica de
usuario.
Al contratar un servicio de redes, se tiene que
tener en la velocidad de conexión que le otorga al
cliente y el tipo de cable que utiliza, por ejemplo:
cable de cobre ronda entre 1 ms y 50 ms.
8. Que recuerda acerca de Arquitectura
P2P/Peer To Peer/Punto a Punto.
AYUDA:
9. ¿Qué aparato distribuye la señal de
Internet en una casa?
Router o Modem
10.Sabe ¿a qué dispositivo se conecta
usted por WiFi?
Celular y Portatil
11. ¿Conoce sobre el cable de Red que se le
conecta a una torre o a un portátil?,
como se llama?
El cable de red se llama UTP
12.¿Dónde va conectada/insertada la
Tarjeta de Red de una Tarjeta Madre?
Ranuras de expansión de la tarjeta madre
13.¿Para qué son los indicadores LED que
tienen las Tarjetas de Red?
14.¿Qué significa las iniciales NIC?
NIC es un acrónimo que puede referirse a:
 Nursing Interventions Classification, el
nombre y siglas en inglés de la clasificación
global, estandarizada y codificada de las
intervenciones realizadas por el
enfermero.
 New industrialized countries, el nombre y
siglas en inglés de nuevos países
industrializados o país recientemente
industrializado.
 Network Interface Card, una tarjeta de
red.
 Network Information Center, Centro de
Información sobre la Red, encargada de
asignar dominios de Internet.
 Neoplasia cervical intraepitelial, abreviado
y pronunciado NIC.
 Normas Internacionales de Contabilidad,
que regulan los principios de esta materia
a nivel internacional.

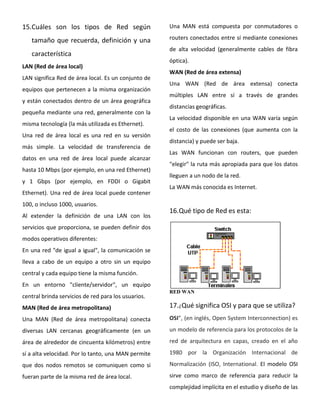

4. 15.Cuáles son los tipos de Red según
tamaño que recuerda, definición y una
característica
LAN (Red de área local)
LAN significa Red de área local. Es un conjunto de
equipos que pertenecen a la misma organización
y están conectados dentro de un área geográfica
pequeña mediante una red, generalmente con la
misma tecnología (la más utilizada es Ethernet).
Una red de área local es una red en su versión
más simple. La velocidad de transferencia de
datos en una red de área local puede alcanzar
hasta 10 Mbps (por ejemplo, en una red Ethernet)
y 1 Gbps (por ejemplo, en FDDI o Gigabit
Ethernet). Una red de área local puede contener
100, o incluso 1000, usuarios.
Al extender la definición de una LAN con los
servicios que proporciona, se pueden definir dos
modos operativos diferentes:
En una red "de igual a igual", la comunicación se
lleva a cabo de un equipo a otro sin un equipo
central y cada equipo tiene la misma función.
En un entorno "cliente/servidor", un equipo
central brinda servicios de red para los usuarios.
MAN (Red de área metropolitana)
Una MAN (Red de área metropolitana) conecta
diversas LAN cercanas geográficamente (en un
área de alrededor de cincuenta kilómetros) entre
sí a alta velocidad. Por lo tanto, una MAN permite
que dos nodos remotos se comuniquen como si
fueran parte de la misma red de área local.
Una MAN está compuesta por conmutadores o
routers conectados entre sí mediante conexiones
de alta velocidad (generalmente cables de fibra
óptica).
WAN (Red de área extensa)
Una WAN (Red de área extensa) conecta
múltiples LAN entre sí a través de grandes
distancias geográficas.
La velocidad disponible en una WAN varía según
el costo de las conexiones (que aumenta con la
distancia) y puede ser baja.
Las WAN funcionan con routers, que pueden
"elegir" la ruta más apropiada para que los datos
lleguen a un nodo de la red.
La WAN más conocida es Internet.
16.Qué tipo de Red es esta:
RED WAN
17.¿Qué significa OSI y para que se utiliza?
OSI”, (en inglés, Open System Interconnection) es
un modelo de referencia para los protocolos de la
red de arquitectura en capas, creado en el año
1980 por la Organización Internacional de
Normalización (ISO, International. El modelo OSI
sirve como marco de referencia para reducir la
complejidad implícita en el estudio y diseño de las

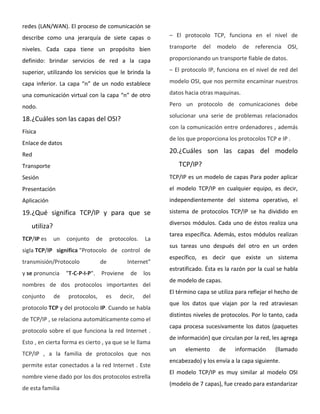

5. redes (LAN/WAN). El proceso de comunicación se
describe como una jerarquía de siete capas o
niveles. Cada capa tiene un propósito bien
definido: brindar servicios de red a la capa
superior, utilizando los servicios que le brinda la
capa inferior. La capa “n” de un nodo establece
una comunicación virtual con la capa “n” de otro
nodo.
18.¿Cuáles son las capas del OSI?
Física
Enlace de datos
Red
Transporte
Sesión
Presentación
Aplicación
19.¿Qué significa TCP/IP y para que se
utiliza?
TCP/IP es un conjunto de protocolos. La
sigla TCP/IP significa "Protocolo de control de
transmisión/Protocolo de Internet"
y se pronuncia "T-C-P-I-P". Proviene de los
nombres de dos protocolos importantes del
conjunto de protocolos, es decir, del
protocolo TCP y del protocolo IP. Cuando se habla
de TCP/IP , se relaciona automáticamente como el
protocolo sobre el que funciona la red Internet .
Esto , en cierta forma es cierto , ya que se le llama
TCP/IP , a la familia de protocolos que nos
permite estar conectados a la red Internet . Este
nombre viene dado por los dos protocolos estrella
de esta familia
– El protocolo TCP, funciona en el nivel de
transporte del modelo de referencia OSI,
proporcionando un transporte fiable de datos.
– El protocolo IP, funciona en el nivel de red del
modelo OSI, que nos permite encaminar nuestros
datos hacia otras maquinas.
Pero un protocolo de comunicaciones debe
solucionar una serie de problemas relacionados
con la comunicación entre ordenadores , además
de los que proporciona los protocolos TCP e IP .
20.¿Cuáles son las capas del modelo
TCP/IP?
TCP/IP es un modelo de capas Para poder aplicar
el modelo TCP/IP en cualquier equipo, es decir,
independientemente del sistema operativo, el
sistema de protocolos TCP/IP se ha dividido en
diversos módulos. Cada uno de éstos realiza una
tarea específica. Además, estos módulos realizan
sus tareas uno después del otro en un orden
específico, es decir que existe un sistema
estratificado. Ésta es la razón por la cual se habla
de modelo de capas.
El término capa se utiliza para reflejar el hecho de
que los datos que viajan por la red atraviesan
distintos niveles de protocolos. Por lo tanto, cada
capa procesa sucesivamente los datos (paquetes
de información) que circulan por la red, les agrega
un elemento de información (llamado
encabezado) y los envía a la capa siguiente.
El modelo TCP/IP es muy similar al modelo OSI
(modelo de 7 capas), fue creado para estandarizar

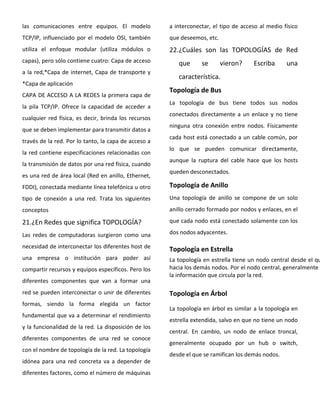

6. las comunicaciones entre equipos. El modelo
TCP/IP, influenciado por el modelo OSI, también
utiliza el enfoque modular (utiliza módulos o
capas), pero sólo contiene cuatro: Capa de acceso
a la red,*Capa de internet, Capa de transporte y
*Capa de aplicación
CAPA DE ACCESO A LA REDES la primera capa de
la pila TCP/IP. Ofrece la capacidad de acceder a
cualquier red física, es decir, brinda los recursos
que se deben implementar para transmitir datos a
través de la red. Por lo tanto, la capa de acceso a
la red contiene especificaciones relacionadas con
la transmisión de datos por una red física, cuando
es una red de área local (Red en anillo, Ethernet,
FDDI), conectada mediante línea telefónica u otro
tipo de conexión a una red. Trata los siguientes
conceptos
21.¿En Redes que significa TOPOLOGÍA?
Las redes de computadoras surgieron como una
necesidad de interconectar los diferentes host de
una empresa o institución para poder así
compartir recursos y equipos específicos. Pero los
diferentes componentes que van a formar una
red se pueden interconectar o unir de diferentes
formas, siendo la forma elegida un factor
fundamental que va a determinar el rendimiento
y la funcionalidad de la red. La disposición de los
diferentes componentes de una red se conoce
con el nombre de topología de la red. La topología
idónea para una red concreta va a depender de
diferentes factores, como el número de máquinas
a interconectar, el tipo de acceso al medio físico
que deseemos, etc.
22.¿Cuáles son las TOPOLOGÍAS de Red
que se vieron? Escriba una
característica.
Topología de Bus
La topología de bus tiene todos sus nodos
conectados directamente a un enlace y no tiene
ninguna otra conexión entre nodos. Físicamente
cada host está conectado a un cable común, por
lo que se pueden comunicar directamente,
aunque la ruptura del cable hace que los hosts
queden desconectados.
Topología de Anillo
Una topología de anillo se compone de un solo
anillo cerrado formado por nodos y enlaces, en el
que cada nodo está conectado solamente con los
dos nodos adyacentes.
Topología en Estrella
La topología en estrella tiene un nodo central desde el qu
hacia los demás nodos. Por el nodo central, generalmente
la información que circula por la red.
Topología en Árbol
La topología en árbol es similar a la topología en
estrella extendida, salvo en que no tiene un nodo
central. En cambio, un nodo de enlace troncal,
generalmente ocupado por un hub o switch,
desde el que se ramifican los demás nodos.

7. 23.Cuál es el procedimiento para Ponchar
cable UTP y los JACK, escríbalo
Materiales:
 Conectores RJ-45 (Registered Jack).
 Cable UTP.
Herramientas:
 Crimping tool para cable UTP de hasta 4
pares.
 Alicate.
 Cuchilla.
Procedimiento:
1. Eliminar los excedentes o extremos
maltratados.
2. Quitar la cubierta exterior
aproximadamente 2.5cm, de modo de
tener los pares trenzados expuestos.
Evitar dañar el revestimiento de los pares
trenzados.
3. Separar cada par trenzado y desarmar el
trenzado.
4. Ordenar los hilos, de acuerdo a la norma
elegida, como se muestra en la siguiente
imagen.
24. ¿Cuál es el propósito de las IP, y cuál es
su formato?
Proposito de una Direccion IP
Para participar en Internet, un host necesita una
dirección IP. La dirección IP es una dirección de
red lógica que identifica un host en particular.
Para poder comunicarse con otros dispositivos en
Internet, dicha dirección debe estar
adecuadamente configurada y debe ser única.
Formato de dirección IP Todo sistema en una red
ip debe tener una dirección IP exclusiva. Las
direcciones IP parecen complejas, pero son muy
simples cuando se sabe cómo funcionan. Para ver
una dirección IP típica, vaya a un sistema que esté
conectado con Internet y ejecute IPCONFIG desde
símbolo de sistema (MS2) 2
25.Escriba los componentes de una IP,
recuerde que son 2.
• ID de red: es la primera parte de una dirección
IP, que identifica el segmento de red en el que
está ubicado el equipo. Todos los equipos del
mismo segmento deben tener el mismo ID de red
(al igual que las casas con el mismo código
postal).
• ID de Host: es la segunda parte de una dirección
IP e identifica un equipo, un router u otro
dispositivo de un segmento. El ID de cada host
debe ser exclusivo en el ID de red (al igual que la
dirección de una casa es exclusiva dentro de la
zona del código postal).
Dos equipos con diferentes IDs de red pueden
tener el mismo ID de host. Sin embargo, la
combinación del ID de red y el ID de host debe ser
exclusivo para todos los equipos que se
comuniquen entre sí.
26. ¿Cuáles son las Clases de IP que
existen?
Hay tres clases de direcciones IP que una
organización puede recibir de parte de la

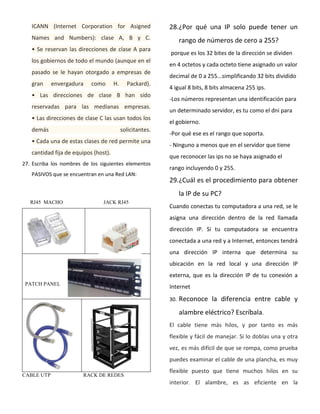

8. ICANN (Internet Corporation for Asigned
Names and Numbers): clase A, B y C.
• Se reservan las direcciones de clase A para
los gobiernos de todo el mundo (aunque en el
pasado se le hayan otorgado a empresas de
gran envergadura como H. Packard).
• Las direcciones de clase B han sido
reservadas para las medianas empresas.
• Las direcciones de clase C las usan todos los
demás solicitantes.
• Cada una de estas clases de red permite una
cantidad fija de equipos (host).
27. Escriba los nombres de los siguientes elementos
PASIVOS que se encuentran en una Red LAN:
RJ45 MACHO JACK RJ45
PATCH PANEL
CABLE UTP RACK DE REDES
28.¿Por qué una IP solo puede tener un
rango de números de cero a 255?
porque es los 32 bites de la dirección se dividen
en 4 octetos y cada octeto tiene asignado un valor
decimal de 0 a 255...simplificando 32 bits dividido
4 igual 8 bits, 8 bits almacena 255 ips.
-Los números representan una identificación para
un determinado servidor, es tu como el dni para
el gobierno.
-Por qué ese es el rango que soporta.
- Ninguno a menos que en el servidor que tiene
que reconocer las ips no se haya asignado el
rango incluyendo 0 y 255.
29.¿Cuál es el procedimiento para obtener
la IP de su PC?
Cuando conectas tu computadora a una red, se le
asigna una dirección dentro de la red llamada
dirección IP. Si tu computadora se encuentra
conectada a una red y a Internet, entonces tendrá
una dirección IP interna que determina su
ubicación en la red local y una dirección IP
externa, que es la dirección IP de tu conexión a
Internet
30. Reconoce la diferencia entre cable y
alambre eléctrico? Escríbala.
El cable tiene más hilos, y por tanto es más
flexible y fácil de manejar. Si lo doblas una y otra
vez, es más difícil de que se rompa, como prueba
puedes examinar el cable de una plancha, es muy
flexible puesto que tiene muchos hilos en su
interior. El alambre, es as eficiente en la

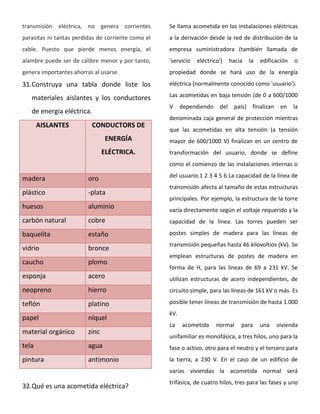

9. transmisión eléctrica, no genera corrientes
parasitas ni tantas perdidas de corriente como el
cable. Puesto que pierde menos energía, el
alambre puede ser de calibre menor y por tanto,
genera importantes ahorras al usarse.
31.Construya una tabla donde liste los
materiales aislantes y los conductores
de energía eléctrica.
AISLANTES CONDUCTORS DE
ENERGÍA
ELÉCTRICA.
madera oro
plástico -plata
huesos aluminio
carbón natural cobre
baquelita estaño
vidrio bronce
caucho plomo
esponja acero
neopreno hierro
teflón platino
papel níquel
material orgánico zinc
tela agua
pintura antimonio
32.Qué es una acometida eléctrica?
Se llama acometida en las instalaciones eléctricas
a la derivación desde la red de distribución de la
empresa suministradora (también llamada de
'servicio eléctrico') hacia la edificación o
propiedad donde se hará uso de la energía
eléctrica (normalmente conocido como 'usuario').
Las acometidas en baja tensión (de 0 a 600/1000
V dependiendo del país) finalizan en la
denominada caja general de protección mientras
que las acometidas en alta tensión (a tensión
mayor de 600/1000 V) finalizan en un centro de
transformación del usuario, donde se define
como el comienzo de las instalaciones internas o
del usuario.1 2 3 4 5 6 La capacidad de la línea de
transmisión afecta al tamaño de estas estructuras
principales. Por ejemplo, la estructura de la torre
varía directamente según el voltaje requerido y la
capacidad de la línea. Las torres pueden ser
postes simples de madera para las líneas de
transmisión pequeñas hasta 46 kilovoltios (kV). Se
emplean estructuras de postes de madera en
forma de H, para las líneas de 69 a 231 kV. Se
utilizan estructuras de acero independientes, de
circuito simple, para las líneas de 161 kV o más. Es
posible tener líneas de transmisión de hasta 1.000
kV.
La acometida normal para una vivienda
unifamiliar es monofásica, a tres hilos, uno para la
fase o activo, otro para el neutro y el tercero para
la tierra, a 230 V. En el caso de un edificio de
varias viviendas la acometida normal será
trifásica, de cuatro hilos, tres para las fases y uno

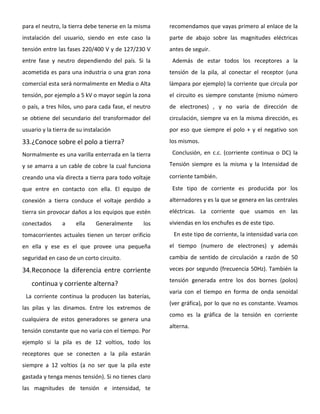

10. para el neutro, la tierra debe tenerse en la misma
instalación del usuario, siendo en este caso la
tensión entre las fases 220/400 V y de 127/230 V
entre fase y neutro dependiendo del país. Si la
acometida es para una industria o una gran zona
comercial esta será normalmente en Media o Alta
tensión, por ejemplo a 5 kV o mayor según la zona
o país, a tres hilos, uno para cada fase, el neutro
se obtiene del secundario del transformador del
usuario y la tierra de su instalación
33.¿Conoce sobre el polo a tierra?
Normalmente es una varilla enterrada en la tierra
y se amarra a un cable de cobre la cual funciona
creando una vía directa a tierra para todo voltaje
que entre en contacto con ella. El equipo de
conexión a tierra conduce el voltaje perdido a
tierra sin provocar daños a los equipos que estén
conectados a ella Generalmente los
tomacorrientes actuales tienen un tercer orificio
en ella y ese es el que provee una pequeña
seguridad en caso de un corto circuito.
34.Reconoce la diferencia entre corriente
continua y corriente alterna?
La corriente continua la producen las baterías,
las pilas y las dinamos. Entre los extremos de
cualquiera de estos generadores se genera una
tensión constante que no varia con el tiempo. Por
ejemplo si la pila es de 12 voltios, todo los
receptores que se conecten a la pila estarán
siempre a 12 voltios (a no ser que la pila este
gastada y tenga menos tensión). Si no tienes claro
las magnitudes de tensión e intensidad, te
recomendamos que vayas primero al enlace de la
parte de abajo sobre las magnitudes eléctricas
antes de seguir.
Además de estar todos los receptores a la
tensión de la pila, al conectar el receptor (una
lámpara por ejemplo) la corriente que circula por
el circuito es siempre constante (mismo número
de electrones) , y no varia de dirección de
circulación, siempre va en la misma dirección, es
por eso que siempre el polo + y el negativo son
los mismos.
Conclusión, en c.c. (corriente continua o DC) la
Tensión siempre es la misma y la Intensidad de
corriente también.
Este tipo de corriente es producida por los
alternadores y es la que se genera en las centrales
eléctricas. La corriente que usamos en las
viviendas en los enchufes es de este tipo.
En este tipo de corriente, la intensidad varia con
el tiempo (numero de electrones) y además
cambia de sentido de circulación a razón de 50
veces por segundo (frecuencia 50Hz). También la
tensión generada entre los dos bornes (polos)
varia con el tiempo en forma de onda senoidal
(ver gráfica), por lo que no es constante. Veamos
como es la gráfica de la tensión en corriente
alterna.
