Este documento describe un taller transportable diseñado para Geotec. El taller está compuesto de contenedores marítimos modificados que pueden transportarse en camiones y ensamblarse con una grúa en el sitio, proporcionando un espacio para el almacenamiento, mantenimiento de maquinaria y mejorando las condiciones de trabajo. El documento incluye planos, especificaciones de los materiales de construcción y detalles sobre el sistema de transporte.

1. TTR/A001 Geotec Taller Transportable Armable

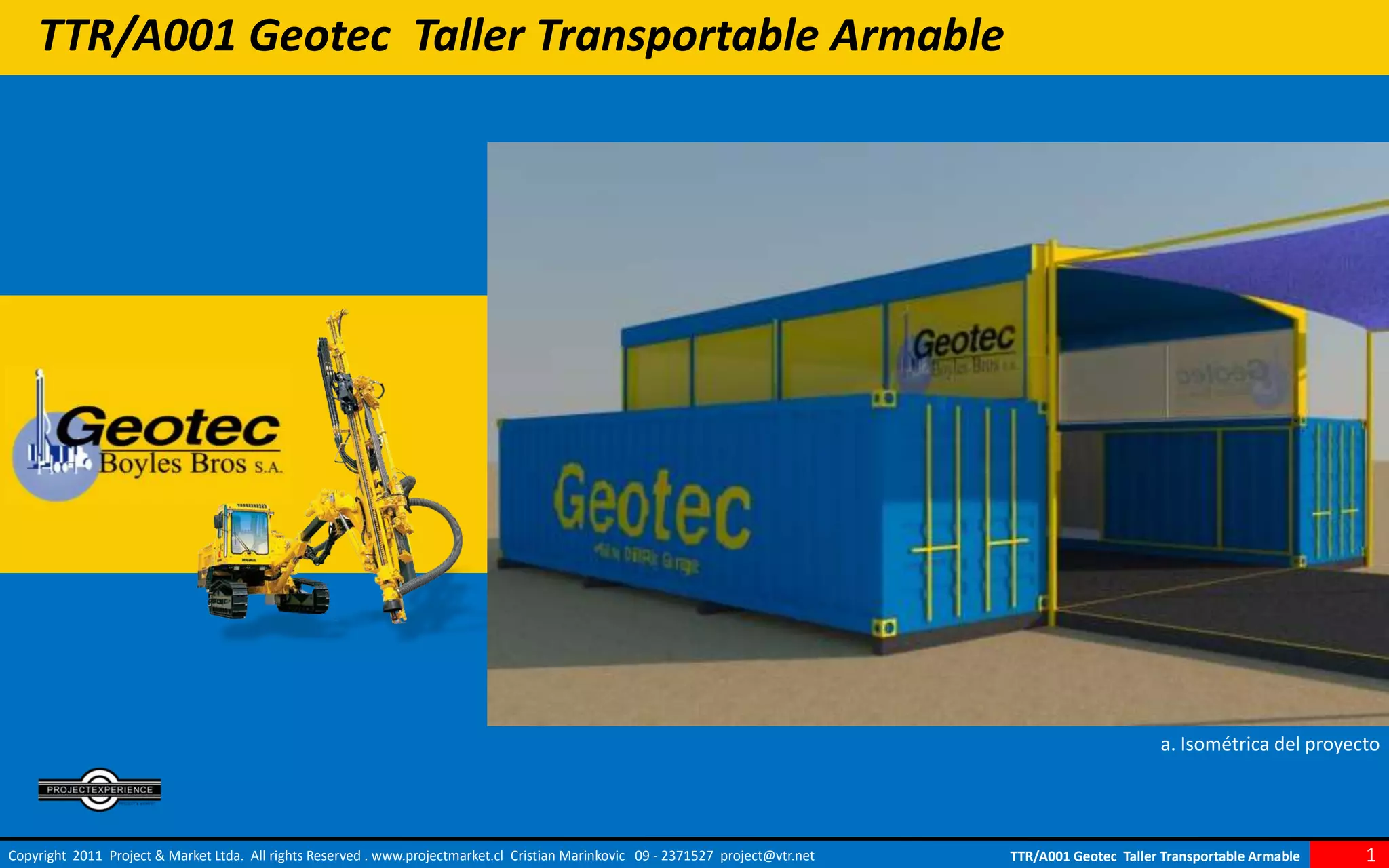

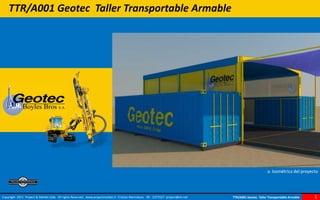

a. Isométrica del proyecto
Copyright 2011 Project & Market Ltda. All rights Reserved . www.projectmarket.cl Cristian Marinkovic 09 - 2371527 project@vtr.net TTR/A001 Geotec Taller Transportable Armable 1

2. b. Vista interior del galpón c. Vista aérea del galpón d. Vista interior en taller
e. Galpón en faena
a. Galpón en faena
Sobre el taller y su función
El taller especialmente diseñado para Geotec, busca satisfacer las
necesidades de bodegaje y acopio de materiales, taller para
faenas de reparación y mantención de maquinaria y a su vez
mejorar las condiciones de trabajo, ordenado, entregando
comodidad y aumentando la producción.
Copyright 2011 Project & Market Ltda. All rights Reserved . www.projectmarket.cl Cristian Marinkovic 09 - 2371527 project@vtr.net TTR/A001 Geotec Taller Transportable Armable 2

3. 1. Elevación 1
2. Corte frontal
a. Isométrica del galpón
Elevaciones y cortes
3. Elevación 2
b. Galpón en faena b. Vista posterior c. Vista galpón
Copyright 2011 Project & Market Ltda. All rights Reserved . www.projectmarket.cl Cristian Marinkovic 09 - 2371527 project@vtr.net TTR/A001 Geotec Taller Transportable Armable 3

4. Cubierta instapanel PV4
1 con aplicación de marca.
2 Taller
3 Baños de personal
4 Oficina
5 bodega a. Vista aérea del galpón
6 Sala generador Especificaciones
Panel perforado b. Vista entrada del galpón
7 metálico
8 Malla Raschel
Radier 15cm con malla de
9 retraccion
Perfiles tubest
10 200x100x2mm
Copyright 2011 Project & Market Ltda. All rights Reserved . www.projectmarket.cl Cristian Marinkovic 09 - 2371527 project@vtr.net TTR/A001 Geotec Taller Transportable Armable 4

5. Especificaciones Generales
Tolerancia: ET-16/MA-7-2
Largo Normal: 6, 7 y 8mts.
Terminación: Extremos lisos de máquina
Calidades Normales: A42-27ES
Dimensiones Nominales: H= 200mm a 350mm.
a. Vista aérea del galpón
Estructuras metálicas
TuBest-C, se compone de una serie de perfiles tubulares. Sólo tiene que
cortar y soldar, y ya puede armar los marcos de su galpón. Liviano armando
los marcos en terreno, usted puede montarlos a la fundación sin necesidad b. Vista en perspectiva
de grúa. Resistente por su diseño tubular y composición de acero
estructural, el nuevo TuBest soporta eficientemente las cargas de trabajo,
adecuándose a los requerimientos de estructuras de distintos tipos.
d. Vista interior 1 e. Vista interior 2 f. Vista interior 3
c. Especificaciones perfil tubest
Copyright 2011 Project & Market Ltda. All rights Reserved . www.projectmarket.cl Cristian Marinkovic 09 - 2371527 project@vtr.net TTR/A001 Geotec Taller Transportable Armable 5

6. b. textura
a. Especificación de medidas
Cubierta PV4 prepintado
Panel estructural, constituido por cuatro trapecios rigidizantes que
c. Textura de cubierta
garantizan estanquedad y condiciones de resistencia. Se fabrica en
acero Zinc Alum según norma ASTM 792 Az 50 (150 gr/m2), calidad
estructural, Gr 37 o acero prepintado por una o ambas caras
d. Aplicaciones de PV-4 curvo e. Colores de PV-4
Copyright 2011 Project & Market Ltda. All rights Reserved . www.projectmarket.cl Cristian Marinkovic 09 - 2371527 project@vtr.net TTR/A001 Geotec Taller Transportable Armable 6

7. a. Aplicaciones del material c. Panel PIT colores
b. Textura de la plancha
Ficha técnica de celosía y aislación
paneles de acero PIT, conformados en frío prepintados o zincalum, para naves
comerciales e industriales y galpones de uso en general.
Paneles Arquitectónicos de acero con un alto valor estético, para uso en
revestimientos, siendo estos microperforados, para permitir la entrada del luz
d. Aplicaciones de poliuretano proyectado e. Poliuretano proyectado aplicado f. Vista taller
Copyright 2011 Project & Market Ltda. All rights Reserved . www.projectmarket.cl Cristian Marinkovic 09 - 2371527 project@vtr.net TTR/A001 Geotec Taller Transportable Armable 7

8. a. Grúa pluma para instalación
Sistema de transporte
Los contenedores, la cubierta y estructuras metálicas son reutilizables para
montarlos en otro lugar si es necesario el traslado, por este motivo se ha
diseñado este modelo para ser transportado por una flota de 3 camiones y
una grúa pluma que es necesaria tanto para su instalación como para su
desmontaje.
b. Soporte de camión para trasporte de conteiners.
c. Contenedor marítimo
