1. Cristian Camilo Leal Muñoz
Lida Zamora Marin
SENA
Armenia – Quindío
04/05/2015

2. 1)La impresora EPSON LX 810, es una impresora de matriz de punto que tiene una
capacidad de 3.000.000 de caracteres. A continuación se hace un paso a paso de como
ensamblar, desensamblar y realizar mantenimiento preventivo a este periférico del
computador:
NORMAS DE SEGURIDAD PARA REALIZAR MANTENIMIENTO PREVENTIVO A LA
IMPRESORA
1. Despojarse de manillas, anillos, relojes o algún otro elemento que pueda generar algún
corto.
2. Las mujeres deben tener el cabello recogido para que no halla riesgo de estática.
3. Tener ropa cómoda y adecuada como zapatos con suela de goma y prendas que no sean
conductoras de electricidad.
4. Mantener las herramientas de trabajo organizadas de forma que sean fáciles de ubicar
y que no obstruyan el mantenimiento de la impresora.
HERRAMIENTAS PARA EL MANTENIMIENTO DE IMPRESORAS

3. 1. Destornilladores de pala y estrella
2. Cinta
3. Bayetilla libre de pelusa
4. Limpiador Espumoso
5. Limpia contactos
6. Aire comprimido
7. Mesa cómoda en donde realizar el mantenimiento de la impresora
DESENSAMBLE DE LA IMPRESORA EPSON LX 810
1. Verificar el funcionamiento de la impresora
2. Apagar la impresora
3. Desconectar el cable de poder y el cable cetronix
4. Retirar la cubierta de la impresora separándola con mucho cuidado de los extremos ya
que está sujeta a unas muescas.
5. Procedemos a quitar la cinta que se encuentra en el interior halando hacia arriba para
separarla de unos pasadores en donde está sujeta.

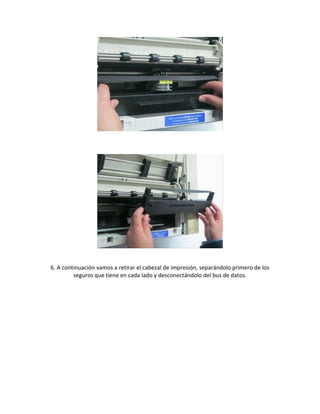

4. 6. A continuación vamos a retirar el cabezal de impresión, separándolo primero de los
seguros que tiene en cada lado y desconectándolo del bus de datos.

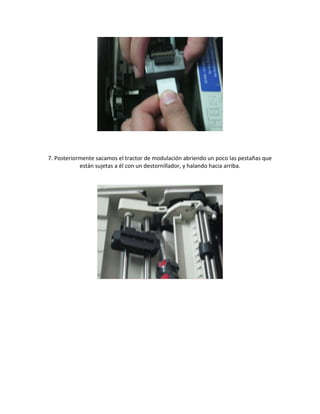

6. 7. Posteriormente sacamos el tractor de modulación abriendo un poco las pestañas que
están sujetas a él con un destornillador, y halando hacia arriba.

8. 8. Después retiramos los rodillos de presión haciendo palanca con un destornillador de
pala y sacándola hacia arriba.

9. 9. Para retirar la carcasa damos vuelta a la impresora de forma que podamos ver la parte
posterior de la impresora y con un destornillador de pala, hacemos palanca y con mucho
cuidado y despacio vamos retirando la carcasa, pero no con demasiada fuerza ya que
antes de retirarla debemos desconectar otro cable de datos que esta corresponde a los
botones del menú de la impresora.

12. 10. Luego de haber retirado la carcasa de la impresora vamos a desconectar los cables de
alimentación que están en la placa de la impresora.
11. También desconectamos el bus de datos
12. Con el destornillador de estrella retiramos los tres tornillos de la placa y con mucho
cuidado extraemos está placa.

14. 13. Procedemos ahora a retirar el rodillo de la impresora abriendo las pestañas que lo
tienen sujeto, y luego lo sacamos hacia arriba con mucho cuidado.
14. Por último queda la fuente de poder la cual no se puede sacar debido a que está sujeta
a la carcasa y no es posible su extracción.
LIMPIEZA DE LA IMPRESORA EPSON LX 810

15. Vamos a tomar el limpiador espumoso y la bayetilla libre de pelusa para limpiar la carcasa
de la impresora, teniendo en cuenta que el espumoso se aplica primero en la bayetilla y
no en la carcasa.
Continuamos con la parte interna de la impresora tanto por dentro como por fuera, luego
limpiamos el rodillo, el tractor de modulación y los rodillos de presión de la misma forma
que limpiamos la carcasa.

16. El cabezal se limpia con una brocha con mucho cuidado para que las agujas no se vayan a
dañar, y la placa se limpia con aire comprimido al igual que la fuente.
ENSAMBLE DE LA IMPRESORA EPSON LX 810
Para realizar el ensamble da la impresora se hace en el mismo orden en que se
desensambló, es decir, hay que empezar desde la parte que se extrajo primero hasta la
primera.
1. Tomamos el rodillo y lo encajamos dentro de la carcasa de la impresora soló la
encajamos en las pestañas correspondientes y hacemos presión hacia abajo.
2. Colocamos la board con mucho cuidado y procedemos a colocar los correspondientes
tornillos (3), con el destornillador de estrella.
3. Volvemos a colocar los conectores de la fuente y el bus de datos en el lugar
correspondiente dentro de la board.
4. Continuamos colocando la carcasa de la impresora encajándola y haciendo presión
hacia abajo, verificando que se ajusten los seguros que se encuentran en la parte
posterior.

17. 5. Colocamos el rodillo de presión de papel el cual se debe encajar y hacer presión hacia
abajo de forma que los seguros encajen de forma adecuada.
6. Ahora encajamos el tractor de modulación detrás del rodillo de presión haciendo
presión hacia abajo.
7. Ponemos el cabezal de impresión encajándolo en los seguros que se encuentra a los
extremos y proseguimos a conectar el bus de datos al cabezal.
8. Encajamos la cinta dentro de la impresora de forma que el rodillo que ajusta la cinta
vaya en la parte derecha de la impresora.
9. Por último encajamos la cubierta de impresora.
10. Cuando ya estamos seguros de que la impresora quedo correctamente ensamblada,
conectamos el cable de poder, el cable cetronix, la encendemos e imprimimos una hoja de
prueba.
2) Con una aspiradora se quita el polvo que haya fuera de la impresora y se
destapa para hacer lo mismo por dentro, ya hecho esto se lubrica la parte del
cabezal, luego se limpian los contactos del cabezal con un limpiador electrónico y
hacemos lo mismo con el resto de los contactos, también lubricamos algunas de
sus partes para mejor funcionamiento.
3) permite mover la hoja de manera mecánica Rodillo: se encarga de introducir
la hoja y colocarla frente al cabezal

18. 4) limpiando el cabezal con alcohol isopropilico , procuramos que la guía metálica
no se reseque para esto se aplica un poco de grase con base de grafito.
5)Para hacer limpieza y desechar los líquidos contaminados
6) A este rodillo también se le realiza una limpieza, para ello utilizamos alcohol sin aditivos. Con
este alcohol empapamos un paño y limpiamos de formbba enérgica dicho rodillo, secándolo bien.
7) Es importante ya que diseñando un dibujo o tomando fotos detalladamente en
el proceso de desensamble de esta, podemos ir identificando donde van
conectados los cables de un punto a otro, y asi no tener problemas al momento
del ensamble.
8) A parte de lubricar los diferentes engranajes de la impresora matriz de punto en
general en todas las impresoras de lubrican los engranajes para evitar saltos de
impresión y para que no se frene el rodillo de goma en esta impresora, además de
esto se deben de lubricar los rieles para permitir un correcto deslizamiento del
cabezal de impresión para evitar saltos en impresión (espacios blancos o letras a
medias).
9) El sensor de papel sirve para detectar si hay papel dentro de la impresora, si
este no funciona correctamente lo que se debe hacer es su limpieza respectiva
para mejorar el rendimiento de este, pero si el problema sigue lo mejor y más
eficaz será cambiarlo
10) Enumere algunos componentes de la tarjeta o mainboard de la impresora
matriz de punto
1- Transistores
2- Condensadores
3- Resistencias
4- Diodos
5- Reguladores de corriente
6- Bobinas
7- Conector db-25
8- datasheets
 Memoria RAM o buffer
 Memoria ROM
 Drivers
 Circuitos de control
 Fuente de alimentación
 Interfaz

19. 11)¿Cuál es el error más frecuente de la fuente de poder o alimentación?
que la fuente de alimentación no es capaz de suministrar la potencia necesaria, por
corto circuito o algún componente interno quemado debido a altas y bajas de
energía
12) Para hacerle mantenimiento a estos componentes es necesario limpiarlos con
alcohol isopropilico y con un paño debido a que este es el indicado para
componentes eléctricos ya en segundo lugar se debe impregnar todos los
componentes para así remover todas las partículas de suciedad ya que con el
polvo este lo que hace es dañar los componentes y recalentarlos.
