El documento proporciona información sobre diferentes tipos de impresoras y sus respectivos mantenimientos preventivos. Describe las impresoras de matriz, de inyección de tinta, láser y sus funciones. Luego detalla los pasos para realizar el mantenimiento preventivo de cada una, incluyendo limpiar diferentes partes externas e internas con brochas, trapos y alcohol isopropílico. También cubre monitores CRT, LCD y TFT, explicando sus principios de funcionamiento y cómo limpiar sus superficies con cuidado.

1. Impresoras
Impresora de matriz
La impresora matricial o impresora de matriz de puntos es un tipo de impresora con la cabeza de impresión que se
desplaza de izquierda a derecha imprimiendo sobre la página por impacto, oprimiendo una cinta de tinta contra el
papel, de forma similar al funcionamiento de una máquina de escribir. Al contrario que las máquinas de escribir o
impresoras de margarita, las letras son obtenidas por selección de puntos de una matriz, y por tanto es posible producir
distintos tipos de letra, y gráficos en general.
Funcionamiento
Cada punto es producido por un diminuto bastón metálico, también llamado alambre o pin, que es empujado por un
pequeño electroimán, bien directamente o mediante un mecanismo de palancas. Enfrente de la cinta de tinta y del
papel hay una pequeña guía agujereada para servir de guía a los bastones.
La parte móvil de la impresora es conocida como la cabeza de impresión, que generalmente imprime una línea de
texto en cada movimiento horizontal sobre el papel. La mayoría de impresoras matriciales tienen una sola línea vertical
de bastones metálicos de impresión. Otras tienen varias columnas entrelazadas para incrementar la densidad de
puntos y, por tanto, la resolución de la impresión.
Mantenimiento Preventivo
• Hacer Test: enchufarla y prenderla, Imprimir página de prueba con botón LF.
• Apagar la impresora, desenchufar y enrollar el cable.
• Ficha técnica de recepción: marca, modelo, serial, número de parte, voltaje
• Quitar los cartuchos de tinta. Los receptáculos de los cartuchos se limpian con copitos y alcohol iso. Para
reactivar cartuchos se los pone al baño de María metidos en una bolsa.
• Quitar la bandeja del papel y limpiarla con brocha y blower
• Se baja la capa superior y la carcasa
• El cabezal se puede sumergir en alcohol iso propílico por unos 15 segundos o más.
• Quitar la guía de papel de formas continuas (la de las dos varillas). (que sirve para varios tamaños de papel).
Limpiar con brocha, blower y algún champú.
• Quitar la perilla jalando hacia afuera
• Identificar si los tornillos son tipo Torks o estrella. No usar destornilladores imantados y usar destornilladores
iguales o más grandes que los tornillos. Quitar los tornillos y sacar la parte.
• La varilla del carro: retirar y lubricar con grafito, Nunca con aceite.
• Retirar el Encoder que es la cinta con los 255 caracteres. Se limpia con un trapo ligeramente humedecido
con agua. No USAR ALCOHOL. NUNCA PONER LOS NÚMEROS INVERTIDOS, MIRAR EN ELOS
EXTREMOS CUÁLES VENIAN AL DERECHO Y CUALES AL REVES.
• Quitar correa dentada.

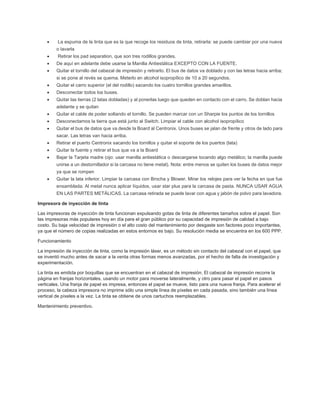

2. • La espuma de la tinta que es la que recoge los residuos de tinta, retirarla: se puede cambiar por una nueva
o lavarla
• Retirar los pad separation, que son tres rodillos grandes.
• De aquí en adelante debe usarse la Manilla Antiestática EXCEPTO CON LA FUENTE.
• Quitar el tornillo del cabezal de impresión y retirarlo. El bus de datos va doblado y con las letras hacia arriba;
si se pone al revés se quema. Meterlo en alcohol isopropílico de 10 a 20 segundos.
• Quitar el carro superior (el del rodillo) sacando los cuatro tornillos grandes amarillos.
• Desconectar todos los buses.
• Quitar las tierras (2 latas dobladas) y al ponerlas luego que queden en contacto con el carro. Se doblan hacia
adelante y se quitan
• Quitar el cable de poder soltando el tornillo. Se pueden marcar con un Sharpie los puntos de los tornillos
• Desconectamos la tierra que está junto al Switch. Limpiar el cable con alcohol isopropílico
• Quitar el bus de datos que va desde la Board al Centronix. Unos buses se jalan de frente y otros de lado para
sacar. Las letras van hacia arriba.
• Retirar el puerto Centronix sacando los tornillos y quitar el soporte de los puertos (lata)
• Quitar la fuente y retirar el bus que va a la Board
• Bajar la Tarjeta madre (ojo: usar manilla antiestática o descargarse tocando algo metálico; la manilla puede
unirse a un destornillador si la carcasa no tiene metal). Nota: entre menos se quiten los buses de datos mejor
ya que se rompen
• Quitar la lata inferior. Limpiar la carcasa con Brocha y Blower. Mirar los relojes para ver la fecha en que fue
ensamblada. Al metal nunca aplicar líquidos, usar star plus para la carcasa de pasta. NUNCA USAR AGUA
EN LAS PARTES METÁLICAS. La carcasa retirada se puede lavar con agua y jabón de polvo para lavadora.
Impresora de inyección de tinta
Las impresoras de inyección de tinta funcionan expulsando gotas de tinta de diferentes tamaños sobre el papel. Son
las impresoras más populares hoy en día para el gran público por su capacidad de impresión de calidad a bajo
costo. Su baja velocidad de impresión o el alto costo del mantenimiento por desgaste son factores poco importantes,
ya que el número de copias realizadas en estos entornos es bajo. Su resolución media se encuentra en los 600 PPP.
Funcionamiento
La impresión de inyección de tinta, como la impresión láser, es un método sin contacto del cabezal con el papel, que
se inventó mucho antes de sacar a la venta otras formas menos avanzadas, por el hecho de falta de investigación y
experimentación.
La tinta es emitida por boquillas que se encuentran en el cabezal de impresión. El cabezal de impresión recorre la
página en franjas horizontales, usando un motor para moverse lateralmente, y otro para pasar el papel en pasos
verticales. Una franja de papel es impresa, entonces el papel se mueve, listo para una nueva franja. Para acelerar el
proceso, la cabeza impresora no imprime sólo una simple línea de píxeles en cada pasada, sino también una línea
vertical de píxeles a la vez. La tinta se obtiene de unos cartuchos reemplazables.
Mantenimiento preventivo.

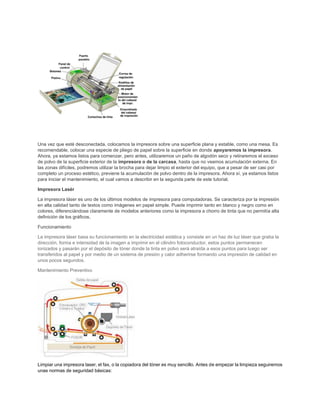

3. Una vez que esté desconectada, colocamos la impresora sobre una superficie plana y estable, como una mesa. Es
recomendable, colocar una especie de pliego de papel sobre la superficie en donde apoyaremos la impresora.
Ahora, ya estamos listos para comenzar, pero antes, utilizaremos un paño de algodón seco y retiraremos el exceso
de polvo de la superficie exterior de la impresora o de la carcasa, hasta que no veamos acumulación externa. En
las zonas difíciles, podremos utilizar la brocha para dejar limpio el exterior del equipo, que a pesar de ser casi por
completo un proceso estético, previene la acumulación de polvo dentro de la impresora. Ahora sí, ya estamos listos
para iniciar el mantenimiento, el cual vamos a describir en la segunda parte de este tutorial.
Impresora Lasér
La impresora láser es uno de los últimos modelos de impresora para computadoras. Se caracteriza por la impresión
en alta calidad tanto de textos como imágenes en papel simple. Puede imprimir tanto en blanco y negro como en
colores, diferenciándose claramente de modelos anteriores como la impresora a chorro de tinta que no permitía alta
definición de los gráficos.
Funcionamiento
La impresora láser basa su funcionamiento en la electricidad estática y consiste en un haz de luz láser que graba la
dirección, forma e intensidad de la imagen a imprimir en el cilindro fotoconductor, estos puntos permanecen
ionizados y pasarán por el depósito de tóner donde la tinta en polvo será atraída a esos puntos para luego ser
transferidos al papel y por medio de un sistema de presión y calor adherirse formando una impresión de calidad en
unos pocos segundos.
Mantenimiento Preventivo
Limpiar una impresora laser, el fax, o la copiadora del tóner es muy sencillo. Antes de empezar la limpieza seguiremos
unas normas de seguridad básicas:

4. • Asegurarnos que la impresora este apagada y el cable de alimentación desconectado.
• No haber impreso nada en los últimos 10 minutos ya que existe riesgo de quemaduras por parte del fusor
de la impresora.
Una vez hemos hecho las comprobaciones anteriores procederemos a la limpieza del siguiente modo:
• Retiramos la bandeja de alimentación del papel y todo los consumibles del interior de la impresora.
• Con ayuda del aspirador y la brocha iremos barriendo el tóner y la suciedad interna que haya en el interior a
la vez que barremos la boca del aspirador estará justo al lado de la brocha para ir recogiendo el tóner.
• Una vez limpio todo el interior de la impresora con el aspirador, limpiaremos los contactos eléctricos con el
paño humedecido en alcohol. Limpiaremos suavemente sin ejercer excesiva presión sobre ellos para no
deformarlos.
• Por último iremos al hueco que hemos dejado al retirar la bandeja de papel, en este hueco localizaremos un
rodillo de goma, generalmente de color gris. Limpiaremos la goma de este rodillo con el paño humedecido en
alcohol. Es importante limpiar este rodillo, ya que en caso de suciedad puede provocar atascos de papel o
una fea mancha negra en la cabecera del papel.
Una vez hecho estos procesos instalaremos nuevamente los consumibles y la bandeja de papel, conectaremos la
impresora y listo para imprimir. Esta operación tan sencilla es conveniente realizarla cada vez que agotamos un
cartucho para que nuestras impresiones tengan la misma calidad que el primer día.
Monitor
Monitor CTR
Definición de CRT. (Cathode Ray Tube). Tubo de rayos catódicos. Se llama genéricamente así a los monitores
basados en un tubo de vacío donde un haz de electrones pinta la imagen en la pantalla.
Los monitores CRT funcionan enviando flujos deelectrones a alta velocidad procedentes del cátododel tubo. El rayo
es desviado al ánodo cubierto deun material fosforescente. Cuando los electronesgolpean esta superficie, se emite
luz.
Mantenimiento preventivo:
1.- Desconecta la acometida eléctrica así como la conexión de información.

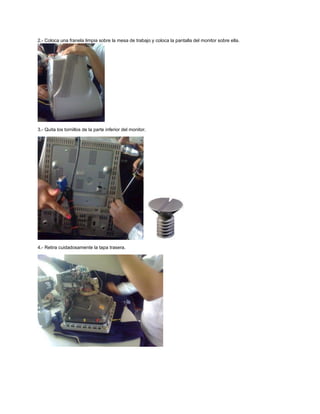

5. 2.- Coloca una franela limpia sobre la mesa de trabajo y coloca la pantalla del monitor sobre ella.
3.- Quita los tornillos de la parte inferior del monitor.
4.- Retira cuidadosamente la tapa trasera.

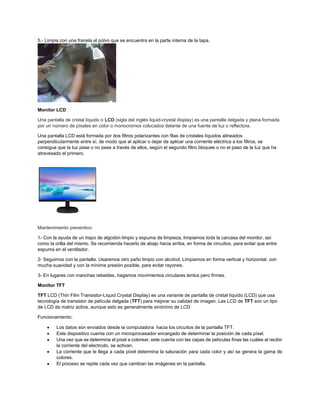

6. 5.- Limpia con una franela el polvo que se encuentra en la parte interna de la tapa.
Monitor LCD
Una pantalla de cristal líquido o LCD (sigla del inglés liquid-crystal display) es una pantalla delgada y plana formada
por un número de píxeles en color o monocromos colocados delante de una fuente de luz o reflectora.
Una pantalla LCD está formada por dos filtros polarizantes con filas de cristales líquidos alineados
perpendicularmente entre sí, de modo que al aplicar o dejar de aplicar una corriente eléctrica a los filtros, se
consigue que la luz pase o no pase a través de ellos, según el segundo filtro bloquee o no el paso de la luz que ha
atravesado el primero.
Mantenimiento preventivo:
1- Con la ayuda de un trapo de algodón limpio y espuma de limpieza, limpiamos toda la carcasa del monitor, así
como la orilla del mismo. Se recomienda hacerlo de abajo hacia arriba, en forma de circuitos, para evitar que entre
espuma en el ventilador.
2- Seguimos con la pantalla. Usaremos otro paño limpio con alcohol. Limpiamos en forma vertical y horizontal, con
mucha suavidad y con la mínima presión posible, para evitar rayones.
3- En lugares con manchas rebeldes, hagamos movimientos circulares lentos pero firmes.
Monitor TFT
TFT LCD (Thin Film Transistor-Liquid Crystal Display) es una variante de pantalla de cristal líquido (LCD) que usa
tecnología de transistor de película delgada (TFT) para mejorar su calidad de imagen. Las LCD de TFT son un tipo
de LCD de matriz activa, aunque esto es generalmente sinónimo de LCD
Funcionamiento:
• Los datos son enviados desde la computadora hacia los circuitos de la pantalla TFT.
• Este dispositivo cuenta con un microprocesador encargado de determinar la posición de cada píxel.
• Una vez que se determina el píxel a colorear, este cuenta con las capas de películas finas las cuáles al recibir
la corriente del electrodo, se activan.
• La corriente que le llega a cada píxel determina la saturación para cada color y así se genera la gama de
colores.
• El proceso se repite cada vez que cambian las imágenes en la pantalla.

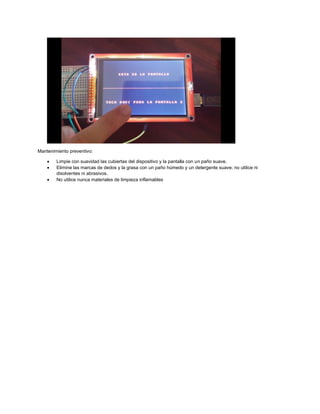

7. Mantenimiento preventivo:
• Limpie con suavidad las cubiertas del dispositivo y la pantalla con un paño suave.
• Elimine las marcas de dedos y la grasa con un paño húmedo y un detergente suave; no utilice ni
disolventes ni abrasivos.
• No utilice nunca materiales de limpieza inflamables
