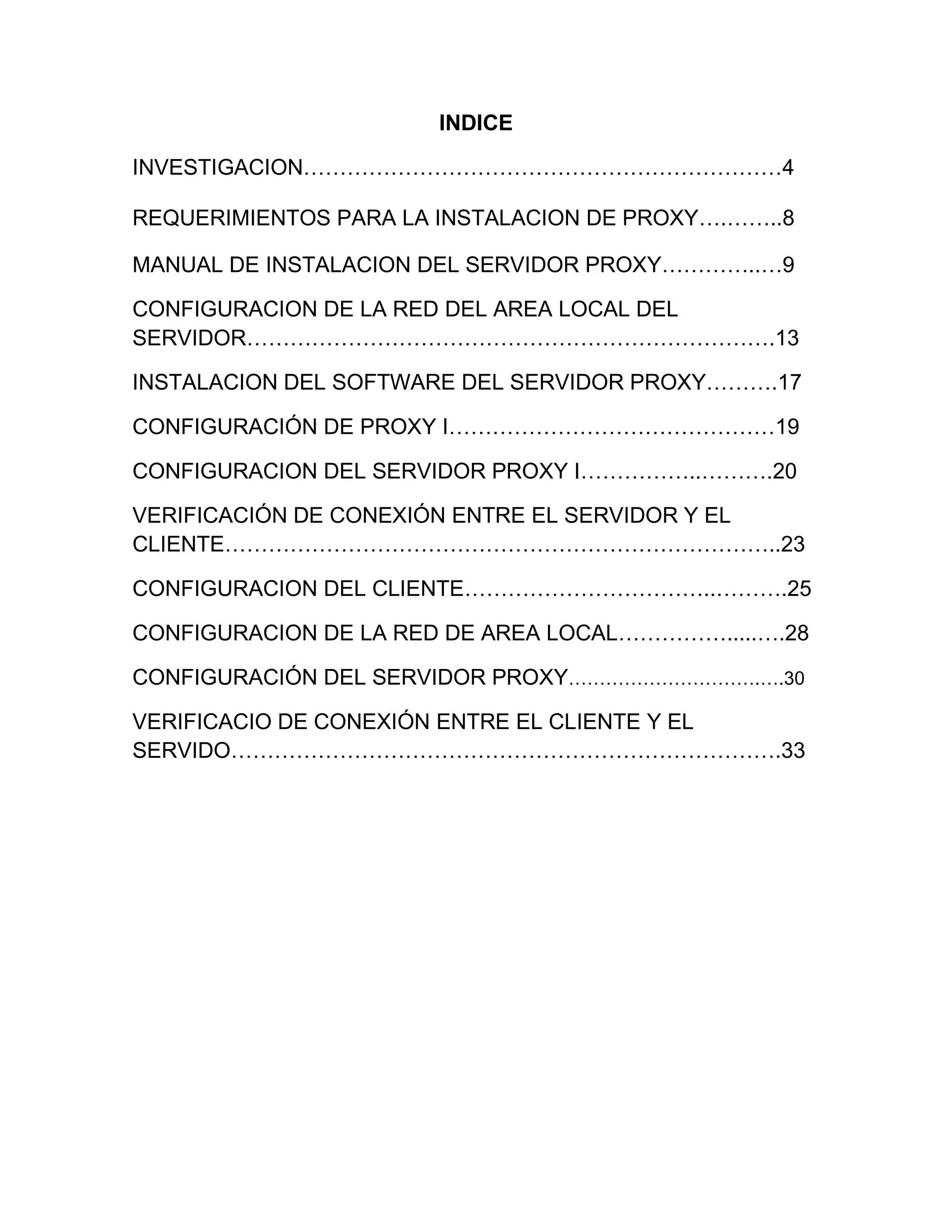

2. INDICE
INVESTIGACION…………………………………………………………4
REQUERIMIENTOS PARA LA INSTALACION DE PROXY….……..8
MANUAL DE INSTALACION DEL SERVIDOR PROXY…………..…9
CONFIGURACION DE LA RED DEL AREA LOCAL DEL
SERVIDOR……………………………………………………………….13
INSTALACION DEL SOFTWARE DEL SERVIDOR PROXY……….17
CONFIGURACIÓN DE PROXY I………………………………………19
CONFIGURACION DEL SERVIDOR PROXY I……………..……….20
VERIFICACIÓN DE CONEXIÓN ENTRE EL SERVIDOR Y EL
CLIENTE…………………………………………………………………..23
CONFIGURACION DEL CLIENTE……………………………..……….25
CONFIGURACION DE LA RED DE AREA LOCAL…………….....….28
CONFIGURACIÓN DEL SERVIDOR PROXY………………………….….30
VERIFICACIO DE CONEXIÓN ENTRE EL CLIENTE Y EL
SERVIDO………………………………………………………………….33

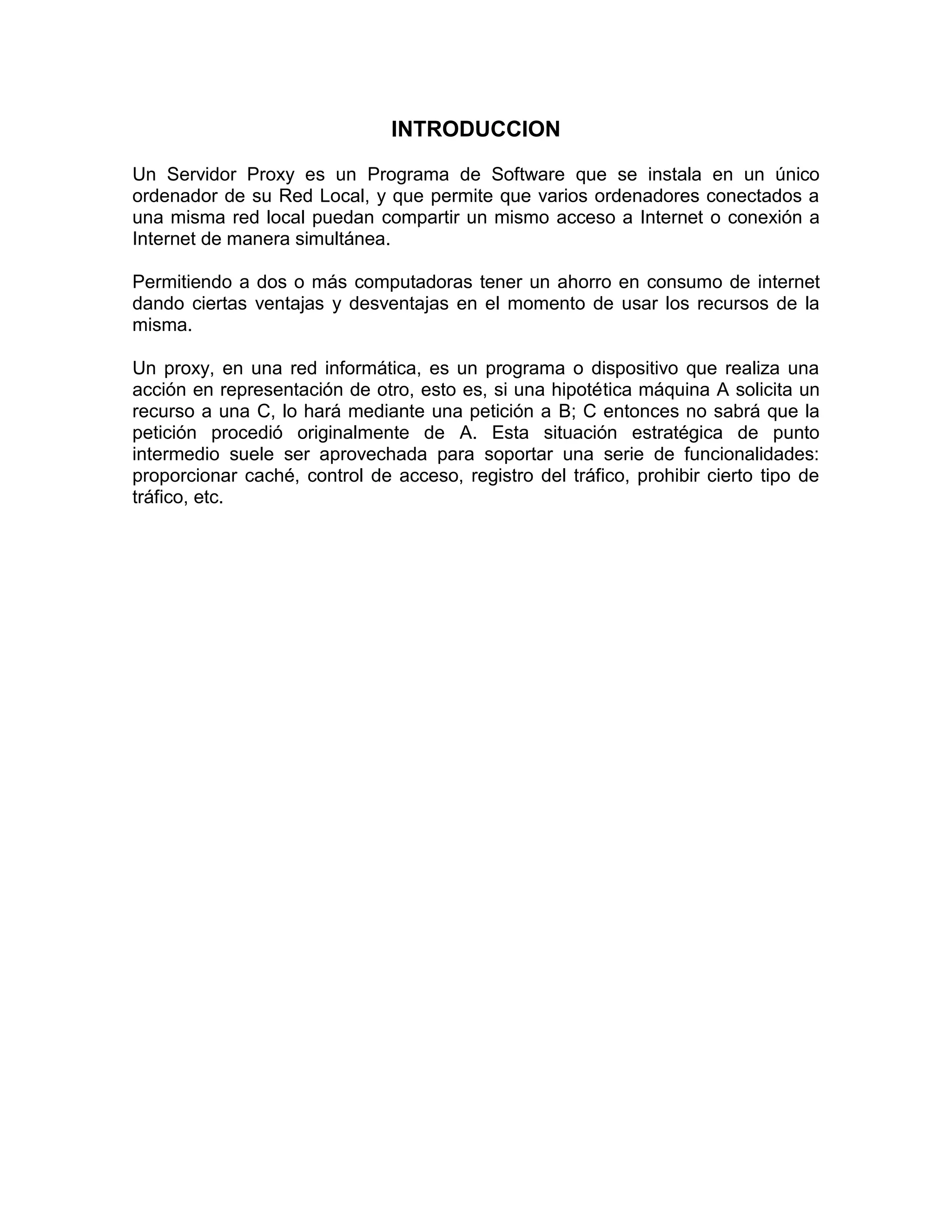

3. INTRODUCCION
Un Servidor Proxy es un Programa de Software que se instala en un único
ordenador de su Red Local, y que permite que varios ordenadores conectados a
una misma red local puedan compartir un mismo acceso a Internet o conexión a
Internet de manera simultánea.
Permitiendo a dos o más computadoras tener un ahorro en consumo de internet
dando ciertas ventajas y desventajas en el momento de usar los recursos de la
misma.
Un proxy, en una red informática, es un programa o dispositivo que realiza una
acción en representación de otro, esto es, si una hipotética máquina A solicita un
recurso a una C, lo hará mediante una petición a B; C entonces no sabrá que la
petición procedió originalmente de A. Esta situación estratégica de punto
intermedio suele ser aprovechada para soportar una serie de funcionalidades:
proporcionar caché, control de acceso, registro del tráfico, prohibir cierto tipo de
tráfico, etc.

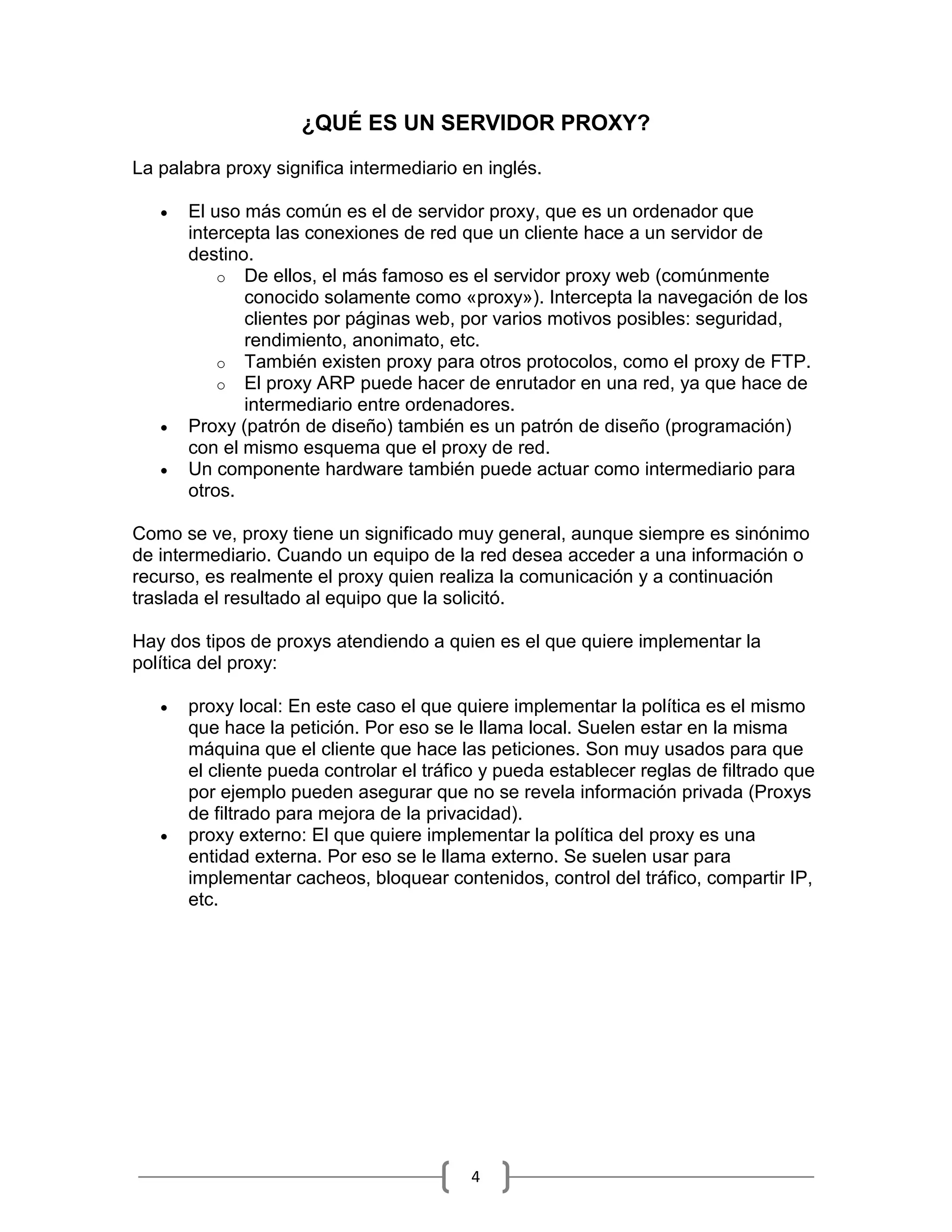

4. ¿QUÉ ES UN SERVIDOR PROXY?
La palabra proxy significa intermediario en inglés.
 El uso más común es el de servidor proxy, que es un ordenador que
intercepta las conexiones de red que un cliente hace a un servidor de
destino.
o De ellos, el más famoso es el servidor proxy web (comúnmente
conocido solamente como «proxy»). Intercepta la navegación de los
clientes por páginas web, por varios motivos posibles: seguridad,
rendimiento, anonimato, etc.
o También existen proxy para otros protocolos, como el proxy de FTP.
o El proxy ARP puede hacer de enrutador en una red, ya que hace de
intermediario entre ordenadores.
 Proxy (patrón de diseño) también es un patrón de diseño (programación)
con el mismo esquema que el proxy de red.
 Un componente hardware también puede actuar como intermediario para
otros.
Como se ve, proxy tiene un significado muy general, aunque siempre es sinónimo
de intermediario. Cuando un equipo de la red desea acceder a una información o
recurso, es realmente el proxy quien realiza la comunicación y a continuación
traslada el resultado al equipo que la solicitó.
Hay dos tipos de proxys atendiendo a quien es el que quiere implementar la
política del proxy:
 proxy local: En este caso el que quiere implementar la política es el mismo
que hace la petición. Por eso se le llama local. Suelen estar en la misma
máquina que el cliente que hace las peticiones. Son muy usados para que
el cliente pueda controlar el tráfico y pueda establecer reglas de filtrado que
por ejemplo pueden asegurar que no se revela información privada (Proxys
de filtrado para mejora de la privacidad).
 proxy externo: El que quiere implementar la política del proxy es una
entidad externa. Por eso se le llama externo. Se suelen usar para
implementar cacheos, bloquear contenidos, control del tráfico, compartir IP,
etc.
4

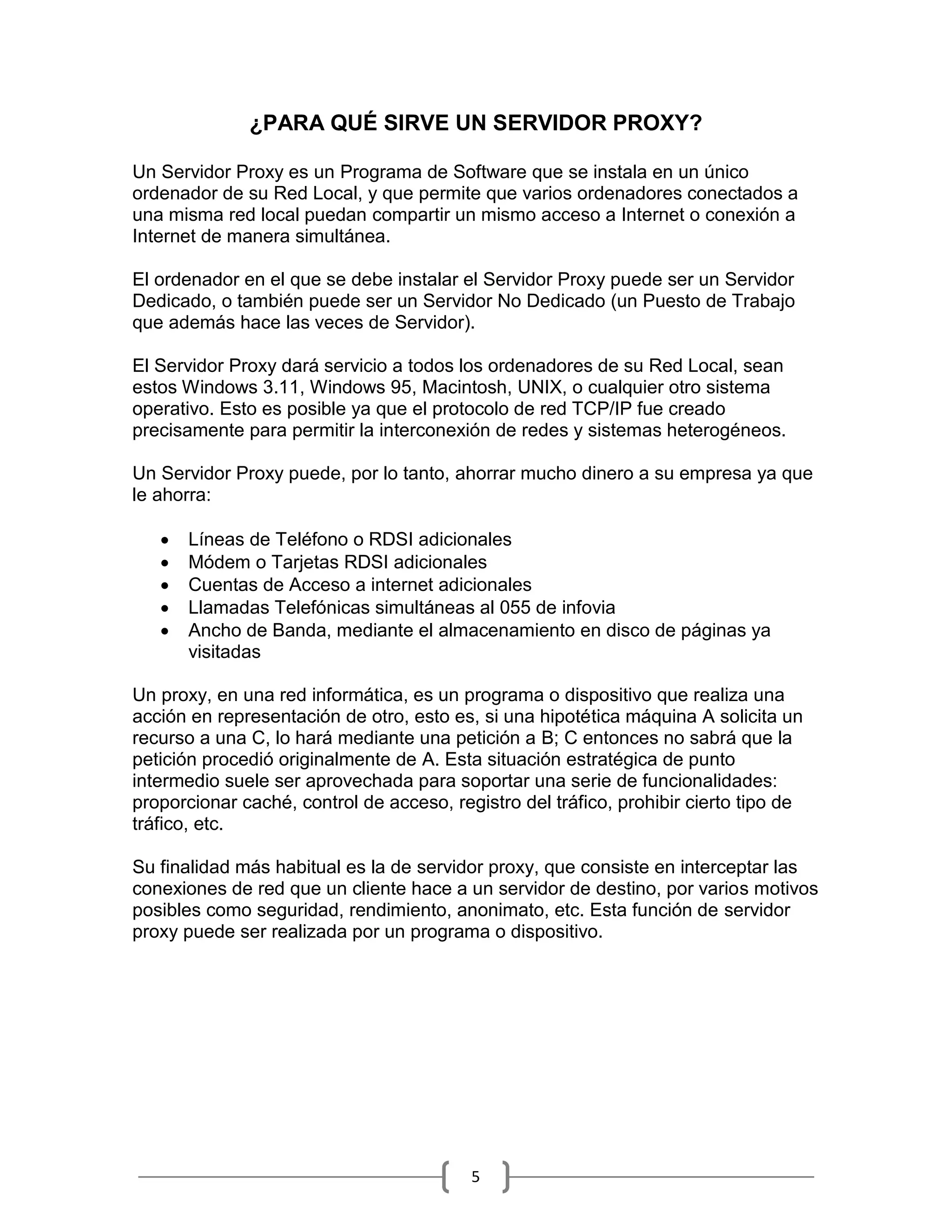

5. ¿PARA QUÉ SIRVE UN SERVIDOR PROXY?
Un Servidor Proxy es un Programa de Software que se instala en un único
ordenador de su Red Local, y que permite que varios ordenadores conectados a
una misma red local puedan compartir un mismo acceso a Internet o conexión a
Internet de manera simultánea.
El ordenador en el que se debe instalar el Servidor Proxy puede ser un Servidor
Dedicado, o también puede ser un Servidor No Dedicado (un Puesto de Trabajo
que además hace las veces de Servidor).
El Servidor Proxy dará servicio a todos los ordenadores de su Red Local, sean
estos Windows 3.11, Windows 95, Macintosh, UNIX, o cualquier otro sistema
operativo. Esto es posible ya que el protocolo de red TCP/IP fue creado
precisamente para permitir la interconexión de redes y sistemas heterogéneos.
Un Servidor Proxy puede, por lo tanto, ahorrar mucho dinero a su empresa ya que
le ahorra:
 Líneas de Teléfono o RDSI adicionales
 Módem o Tarjetas RDSI adicionales
 Cuentas de Acceso a internet adicionales
 Llamadas Telefónicas simultáneas al 055 de infovia
 Ancho de Banda, mediante el almacenamiento en disco de páginas ya
visitadas
Un proxy, en una red informática, es un programa o dispositivo que realiza una
acción en representación de otro, esto es, si una hipotética máquina A solicita un
recurso a una C, lo hará mediante una petición a B; C entonces no sabrá que la
petición procedió originalmente de A. Esta situación estratégica de punto
intermedio suele ser aprovechada para soportar una serie de funcionalidades:
proporcionar caché, control de acceso, registro del tráfico, prohibir cierto tipo de
tráfico, etc.
Su finalidad más habitual es la de servidor proxy, que consiste en interceptar las
conexiones de red que un cliente hace a un servidor de destino, por varios motivos
posibles como seguridad, rendimiento, anonimato, etc. Esta función de servidor
proxy puede ser realizada por un programa o dispositivo.
5

6. TIPOS DE PROXY

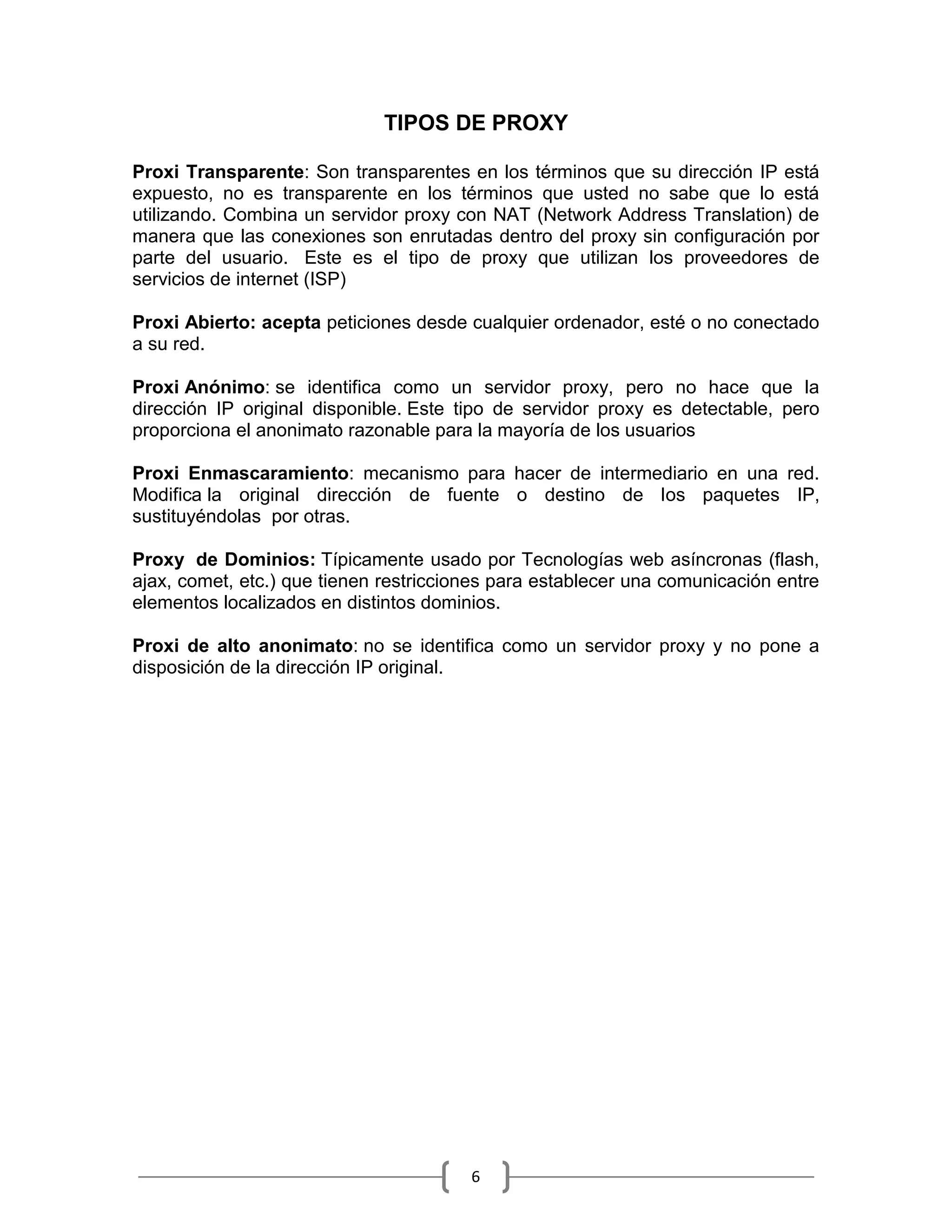

Proxi Transparente: Son transparentes en los términos que su dirección IP está
expuesto, no es transparente en los términos que usted no sabe que lo está
utilizando. Combina un servidor proxy con NAT (Network Address Translation) de
manera que las conexiones son enrutadas dentro del proxy sin configuración por
parte del usuario. Este es el tipo de proxy que utilizan los proveedores de
servicios de internet (ISP)
Proxi Abierto: acepta peticiones desde cualquier ordenador, esté o no conectado
a su red.
Proxi Anónimo: se identifica como un servidor proxy, pero no hace que la
dirección IP original disponible. Este tipo de servidor proxy es detectable, pero
proporciona el anonimato razonable para la mayoría de los usuarios
Proxi Enmascaramiento: mecanismo para hacer de intermediario en una red.
Modifica la original dirección de fuente o destino de los paquetes IP,
sustituyéndolas por otras.
Proxy de Dominios: Típicamente usado por Tecnologías web asíncronas (flash,
ajax, comet, etc.) que tienen restricciones para establecer una comunicación entre
elementos localizados en distintos dominios.
Proxi de alto anonimato: no se identifica como un servidor proxy y no pone a
disposición de la dirección IP original.
6

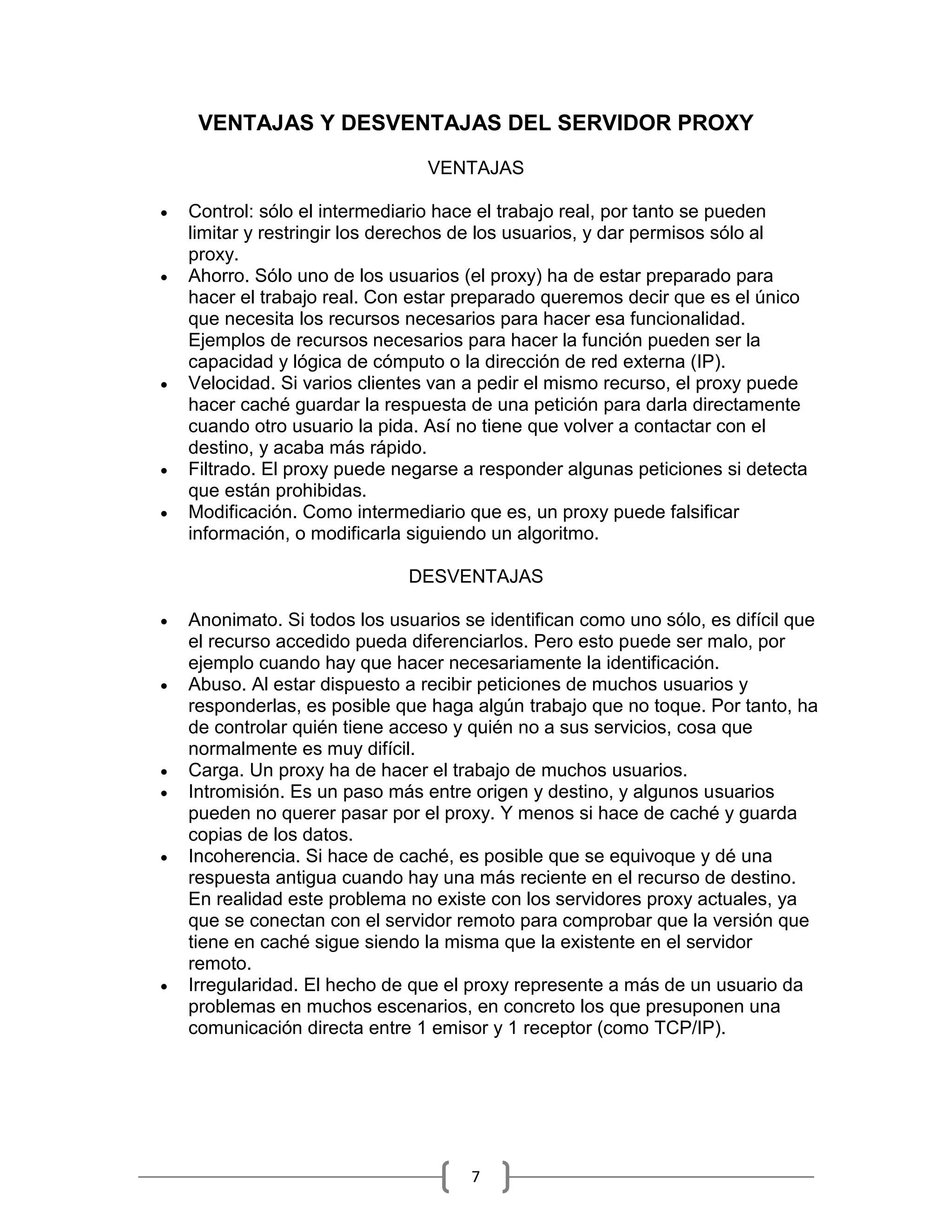

7. VENTAJAS Y DESVENTAJAS DEL SERVIDOR PROXY
VENTAJAS
 Control: sólo el intermediario hace el trabajo real, por tanto se pueden
limitar y restringir los derechos de los usuarios, y dar permisos sólo al
proxy.
 Ahorro. Sólo uno de los usuarios (el proxy) ha de estar preparado para
hacer el trabajo real. Con estar preparado queremos decir que es el único
que necesita los recursos necesarios para hacer esa funcionalidad.
Ejemplos de recursos necesarios para hacer la función pueden ser la
capacidad y lógica de cómputo o la dirección de red externa (IP).
 Velocidad. Si varios clientes van a pedir el mismo recurso, el proxy puede
hacer caché guardar la respuesta de una petición para darla directamente
cuando otro usuario la pida. Así no tiene que volver a contactar con el
destino, y acaba más rápido.
 Filtrado. El proxy puede negarse a responder algunas peticiones si detecta
que están prohibidas.
 Modificación. Como intermediario que es, un proxy puede falsificar
información, o modificarla siguiendo un algoritmo.
DESVENTAJAS
 Anonimato. Si todos los usuarios se identifican como uno sólo, es difícil que
el recurso accedido pueda diferenciarlos. Pero esto puede ser malo, por
ejemplo cuando hay que hacer necesariamente la identificación.
 Abuso. Al estar dispuesto a recibir peticiones de muchos usuarios y
responderlas, es posible que haga algún trabajo que no toque. Por tanto, ha
de controlar quién tiene acceso y quién no a sus servicios, cosa que
normalmente es muy difícil.
 Carga. Un proxy ha de hacer el trabajo de muchos usuarios.
 Intromisión. Es un paso más entre origen y destino, y algunos usuarios
pueden no querer pasar por el proxy. Y menos si hace de caché y guarda
copias de los datos.
 Incoherencia. Si hace de caché, es posible que se equivoque y dé una
respuesta antigua cuando hay una más reciente en el recurso de destino.
En realidad este problema no existe con los servidores proxy actuales, ya
que se conectan con el servidor remoto para comprobar que la versión que
tiene en caché sigue siendo la misma que la existente en el servidor
remoto.
 Irregularidad. El hecho de que el proxy represente a más de un usuario da
problemas en muchos escenarios, en concreto los que presuponen una
comunicación directa entre 1 emisor y 1 receptor (como TCP/IP).
7

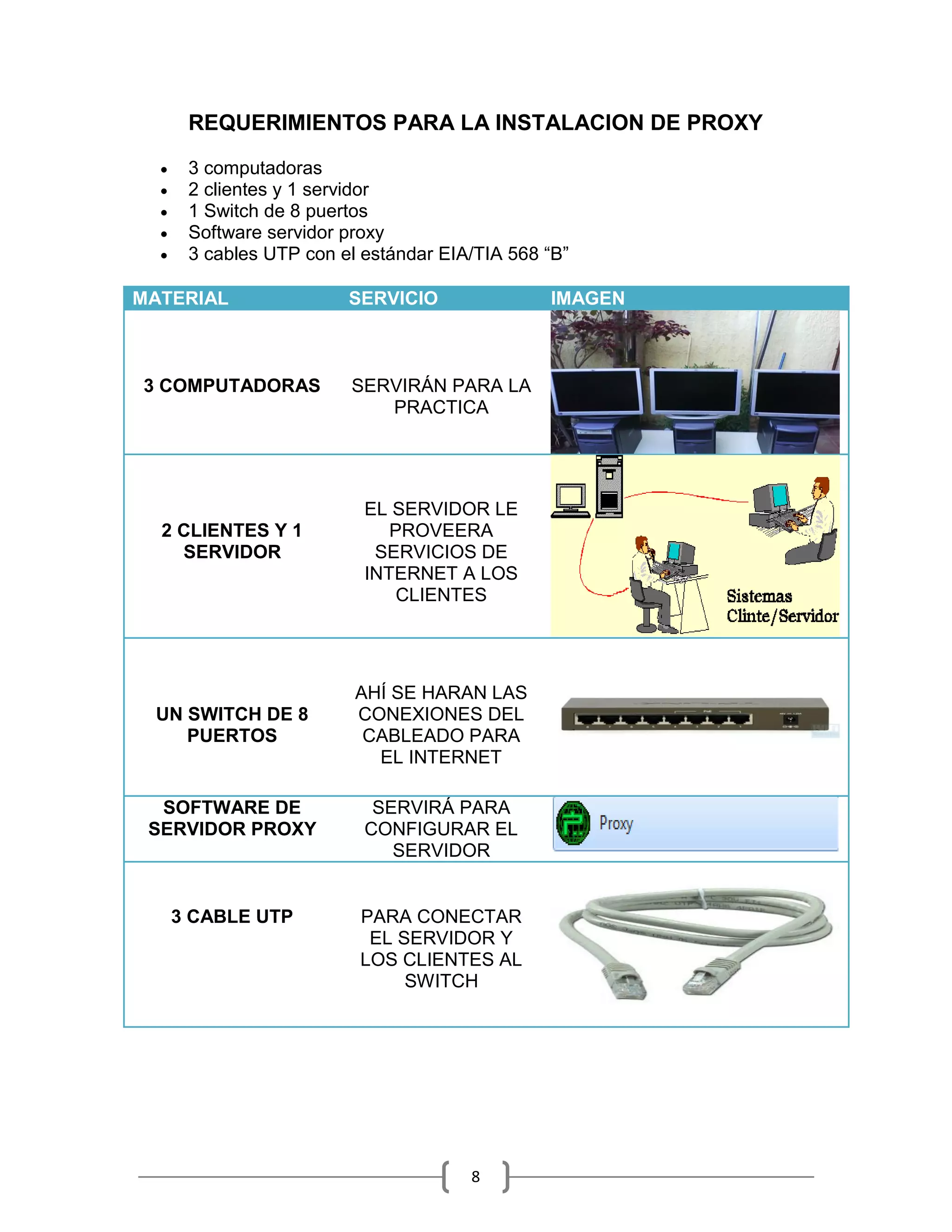

8. REQUERIMIENTOS PARA LA INSTALACION DE PROXY
 3 computadoras
 2 clientes y 1 servidor
 1 Switch de 8 puertos
 Software servidor proxy
 3 cables UTP con el estándar EIA/TIA 568 “B”
MATERIAL SERVICIO IMAGEN
3 COMPUTADORAS SERVIRÁN PARA LA
PRACTICA
EL SERVIDOR LE
2 CLIENTES Y 1 PROVEERA
SERVIDOR SERVICIOS DE
INTERNET A LOS
CLIENTES
AHÍ SE HARAN LAS
UN SWITCH DE 8 CONEXIONES DEL
PUERTOS CABLEADO PARA
EL INTERNET
SOFTWARE DE SERVIRÁ PARA
SERVIDOR PROXY CONFIGURAR EL
SERVIDOR
3 CABLE UTP PARA CONECTAR
EL SERVIDOR Y
LOS CLIENTES AL
SWITCH
8

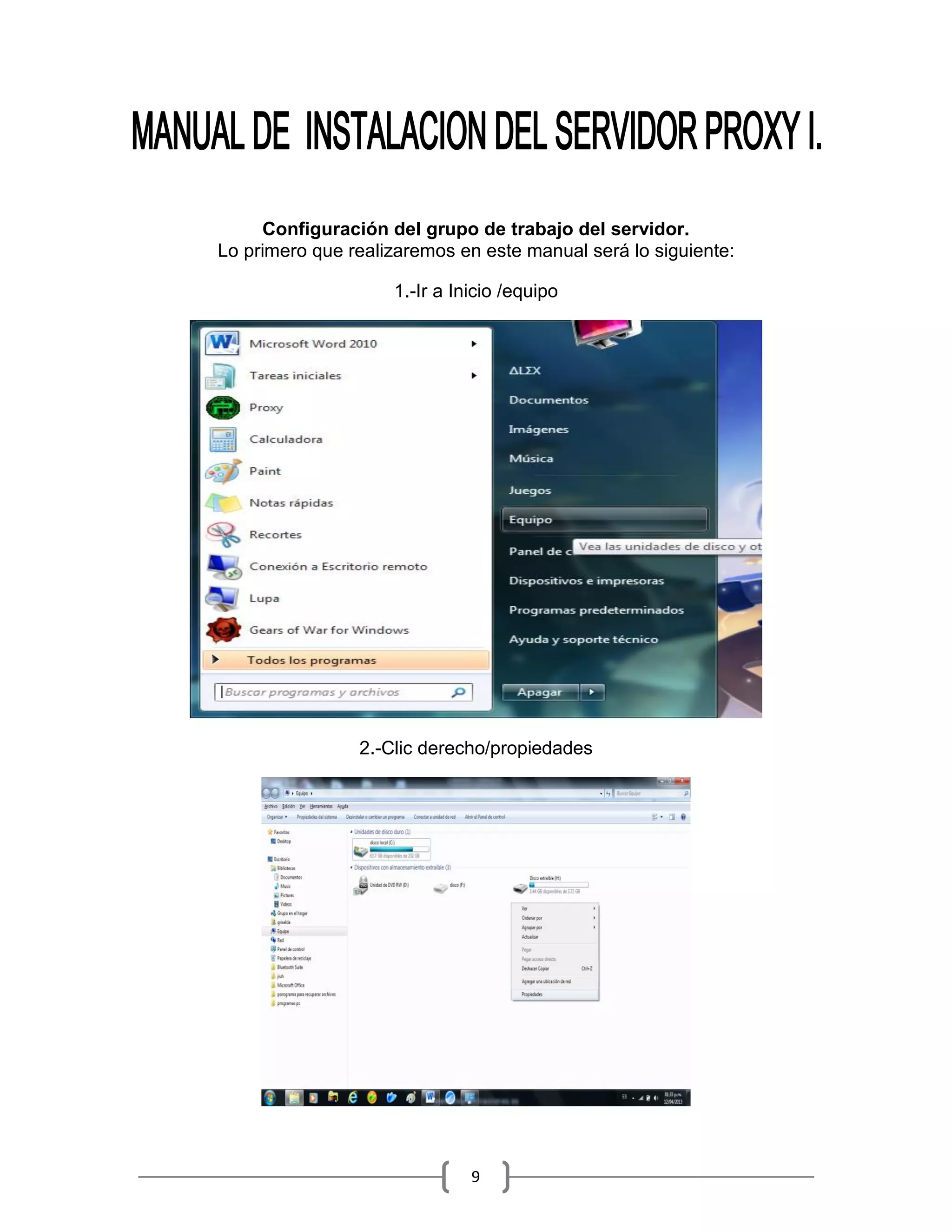

9. Configuración del grupo de trabajo del servidor.
Lo primero que realizaremos en este manual será lo siguiente:
1.-Ir a Inicio /equipo
2.-Clic derecho/propiedades
9

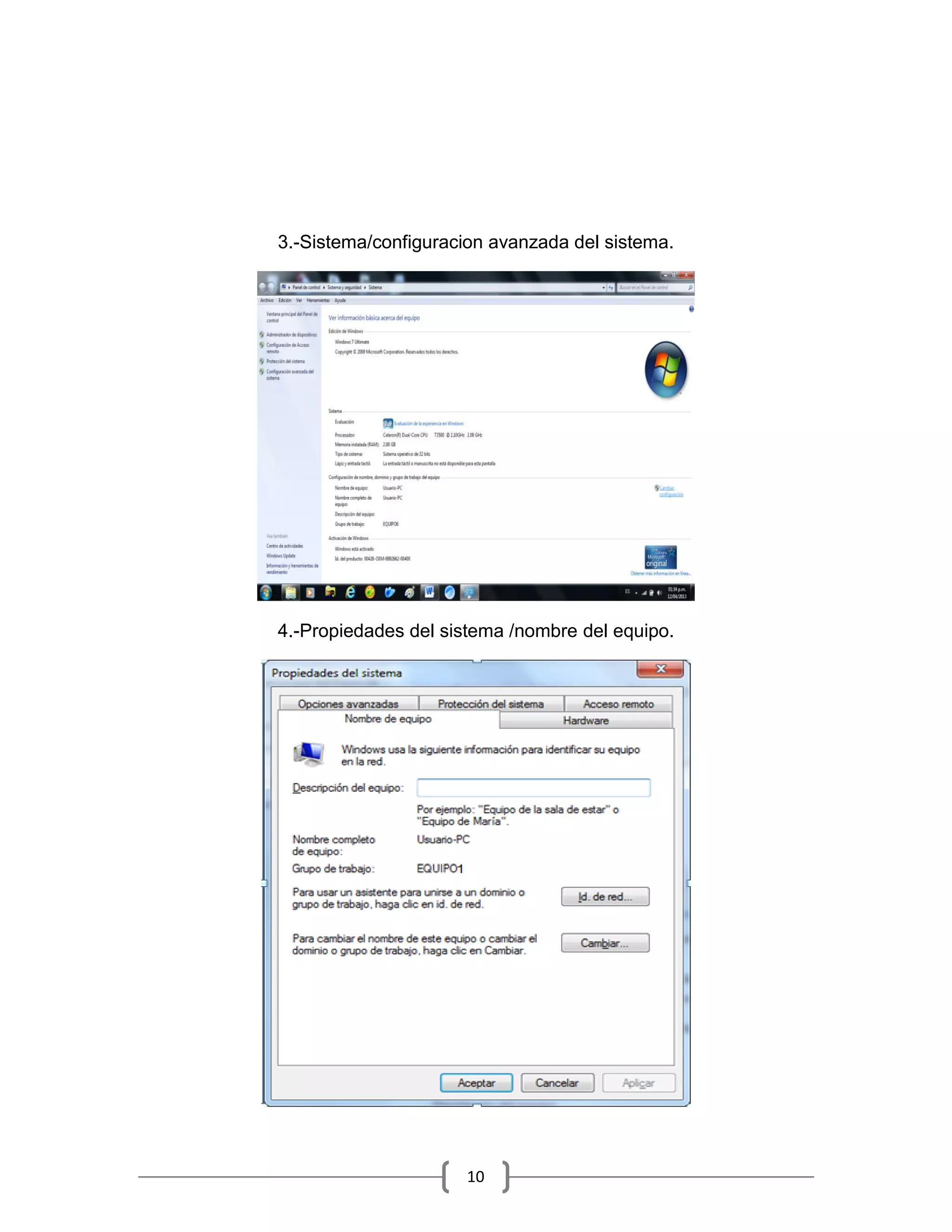

10. 3.-Sistema/configuracion avanzada del sistema.
4.-Propiedades del sistema /nombre del equipo.
10

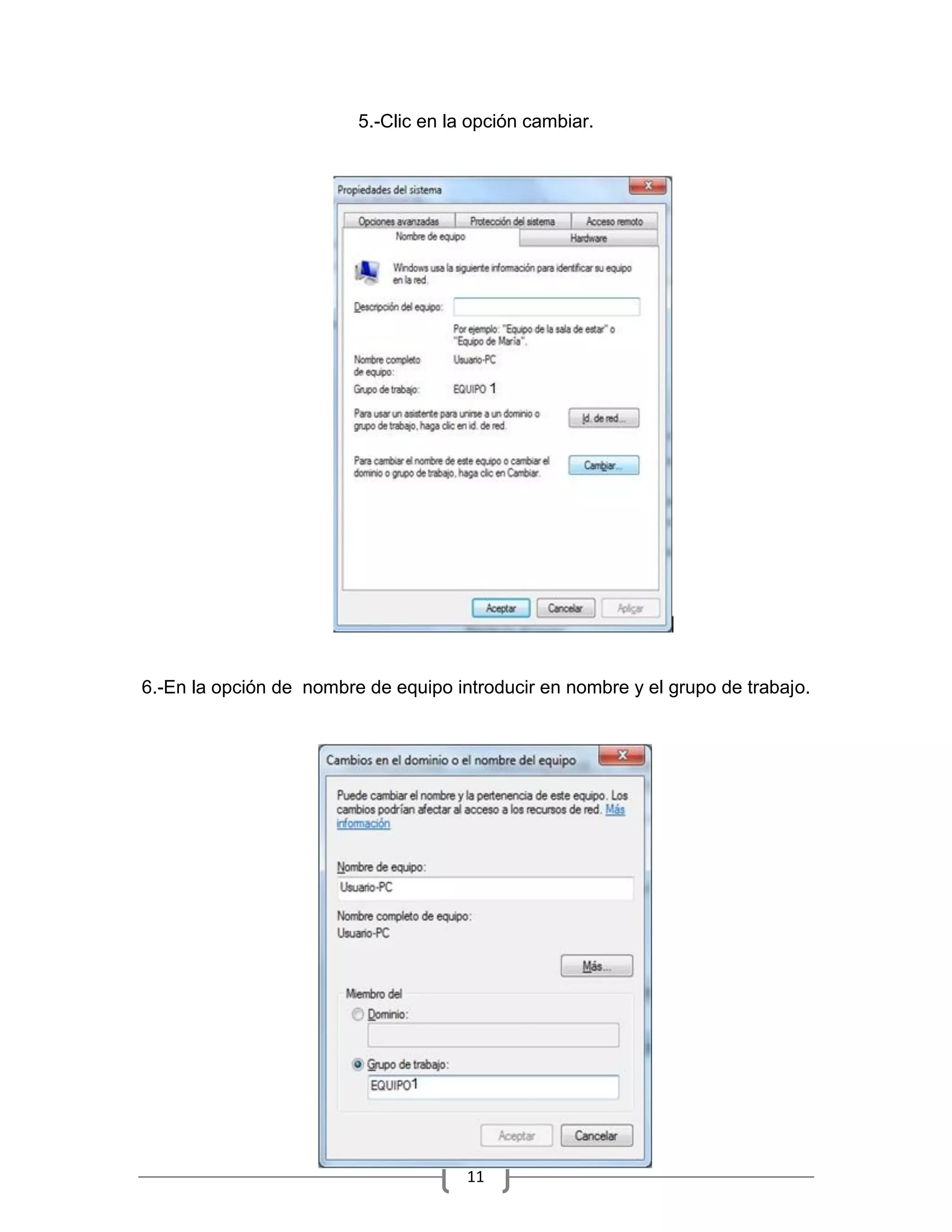

11. 5.-Clic en la opción cambiar.
6.-En la opción de nombre de equipo introducir en nombre y el grupo de trabajo.
11

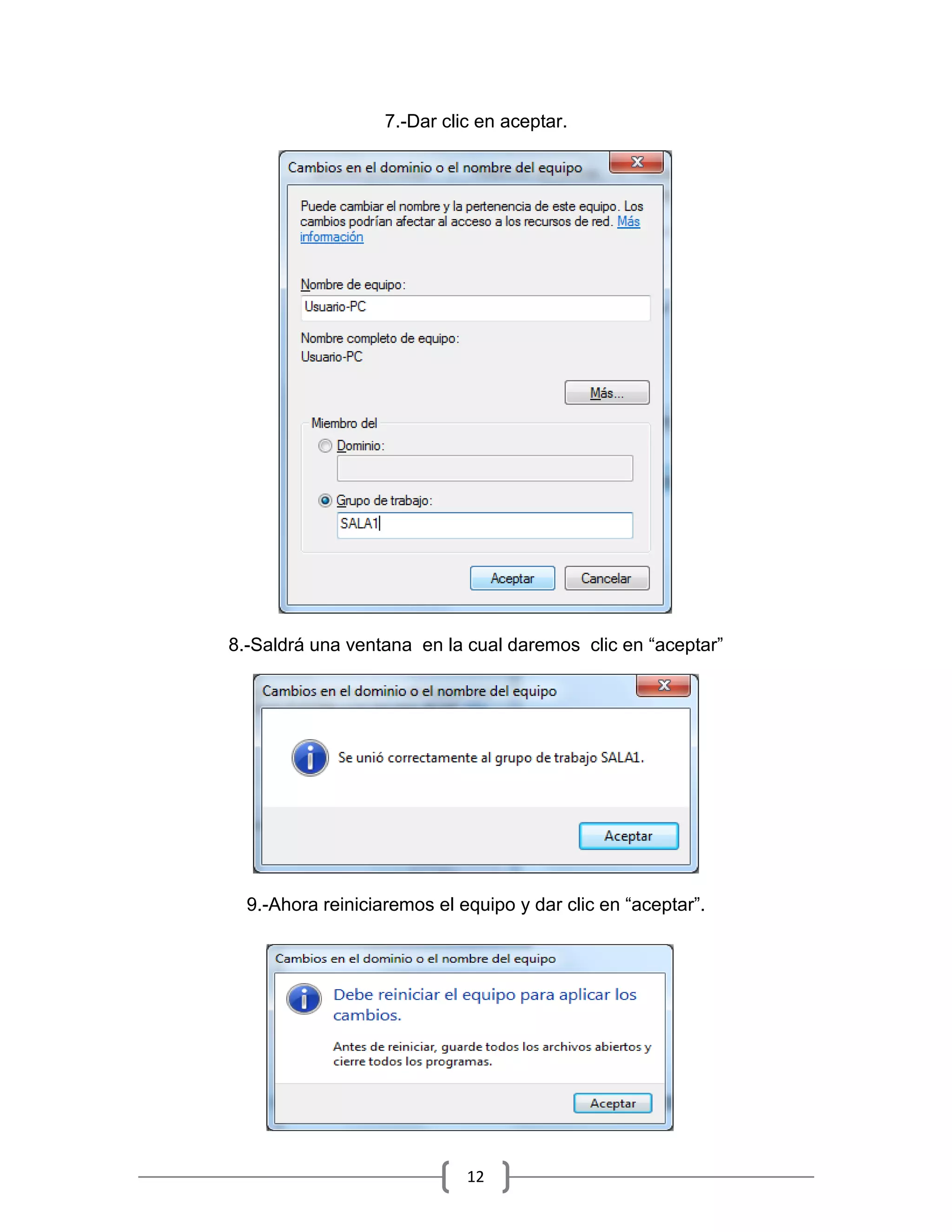

12. 7.-Dar clic en aceptar.
8.-Saldrá una ventana en la cual daremos clic en “aceptar”
9.-Ahora reiniciaremos el equipo y dar clic en “aceptar”.
12

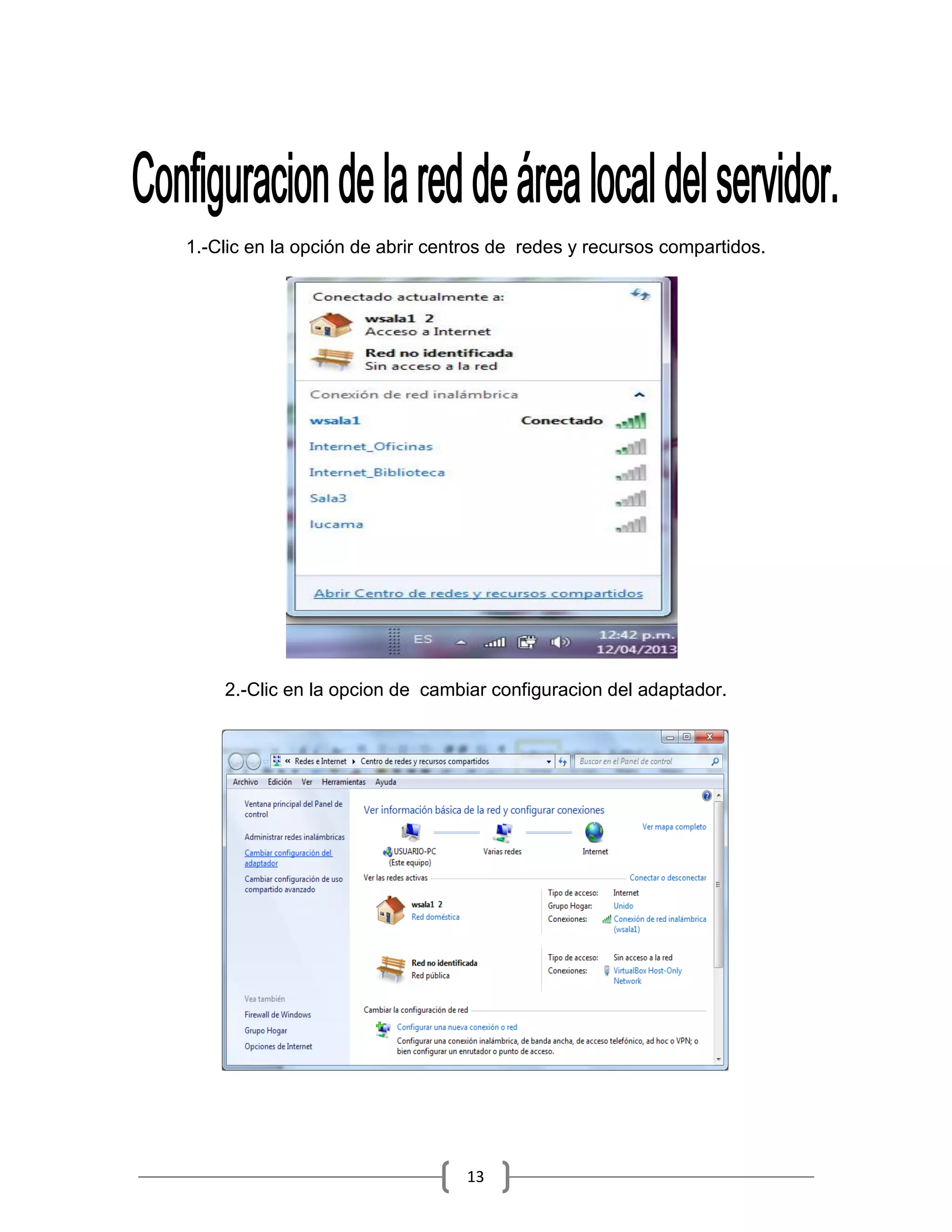

13. 1.-Clic en la opción de abrir centros de redes y recursos compartidos.
2.-Clic en la opcion de cambiar configuracion del adaptador.
13

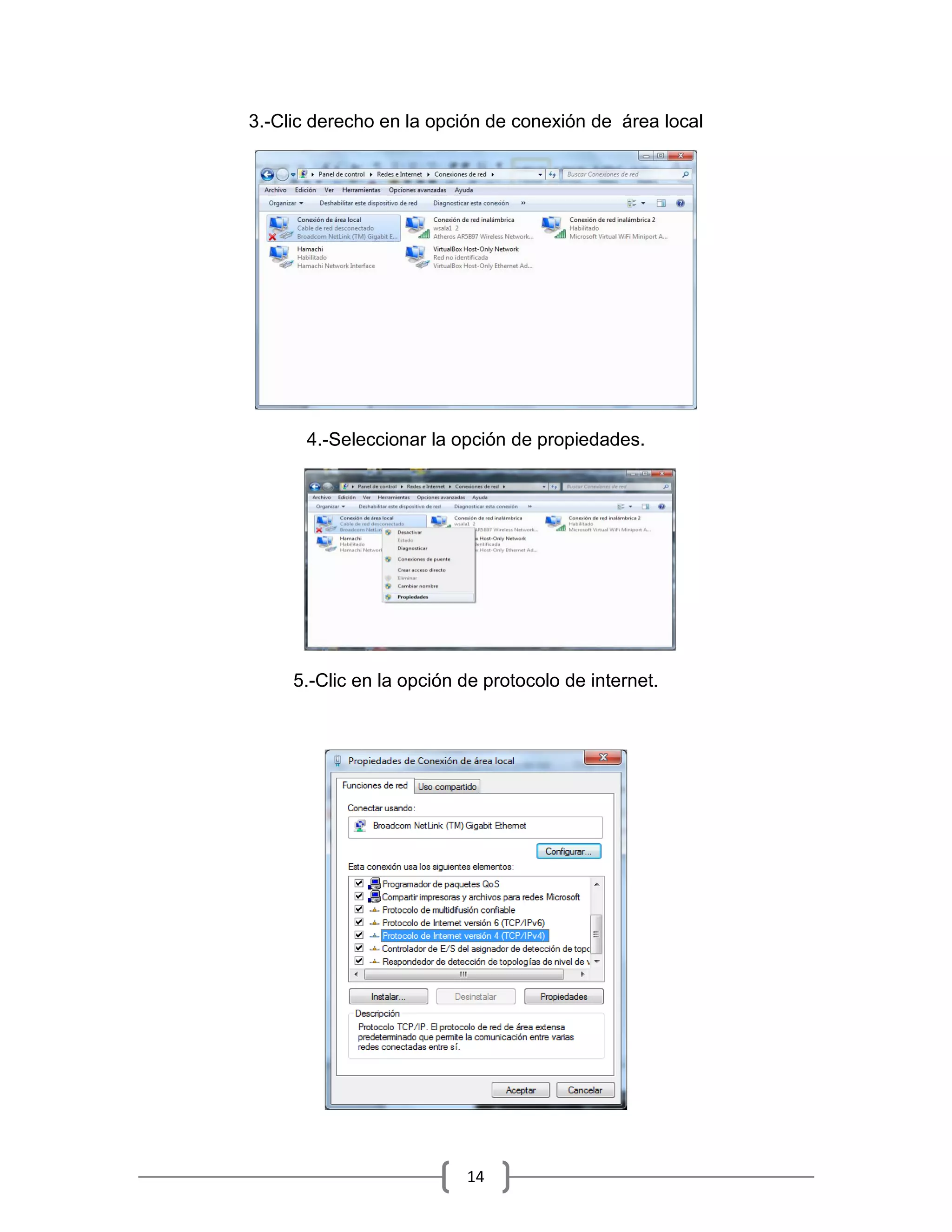

14. 3.-Clic derecho en la opción de conexión de área local
4.-Seleccionar la opción de propiedades.
5.-Clic en la opción de protocolo de internet.
14

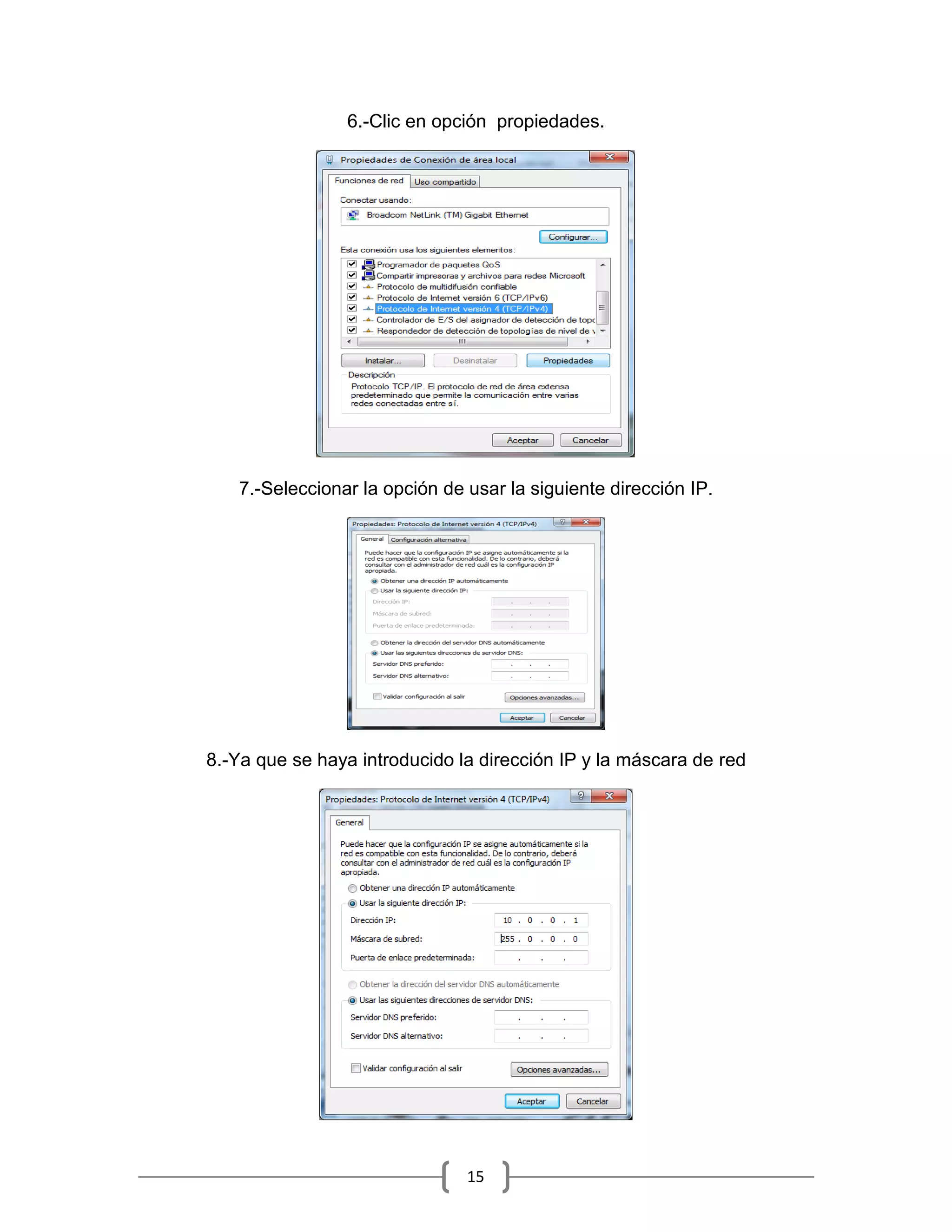

15. 6.-Clic en opción propiedades.
7.-Seleccionar la opción de usar la siguiente dirección IP.
8.-Ya que se haya introducido la dirección IP y la máscara de red
15

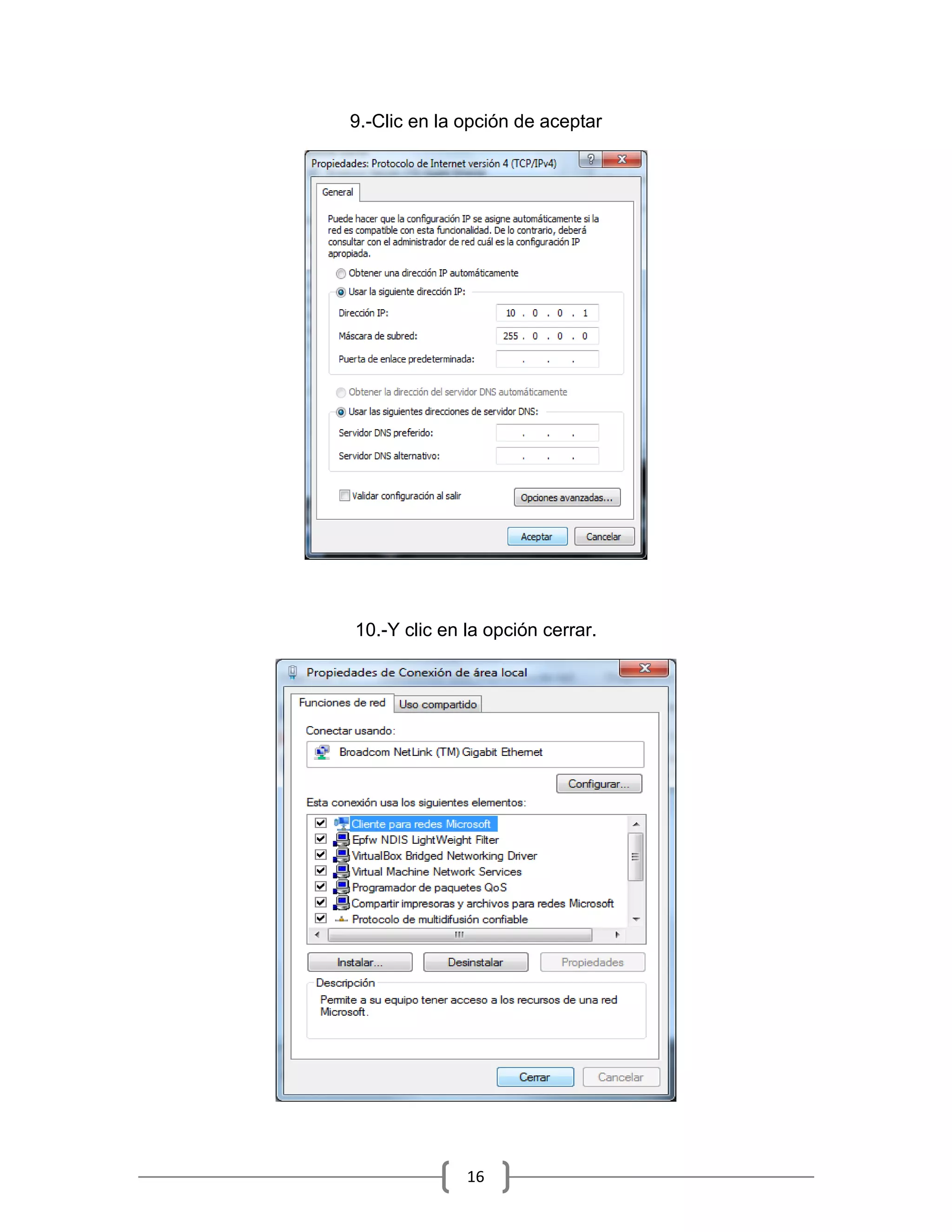

16. 9.-Clic en la opción de aceptar
10.-Y clic en la opción cerrar.
16

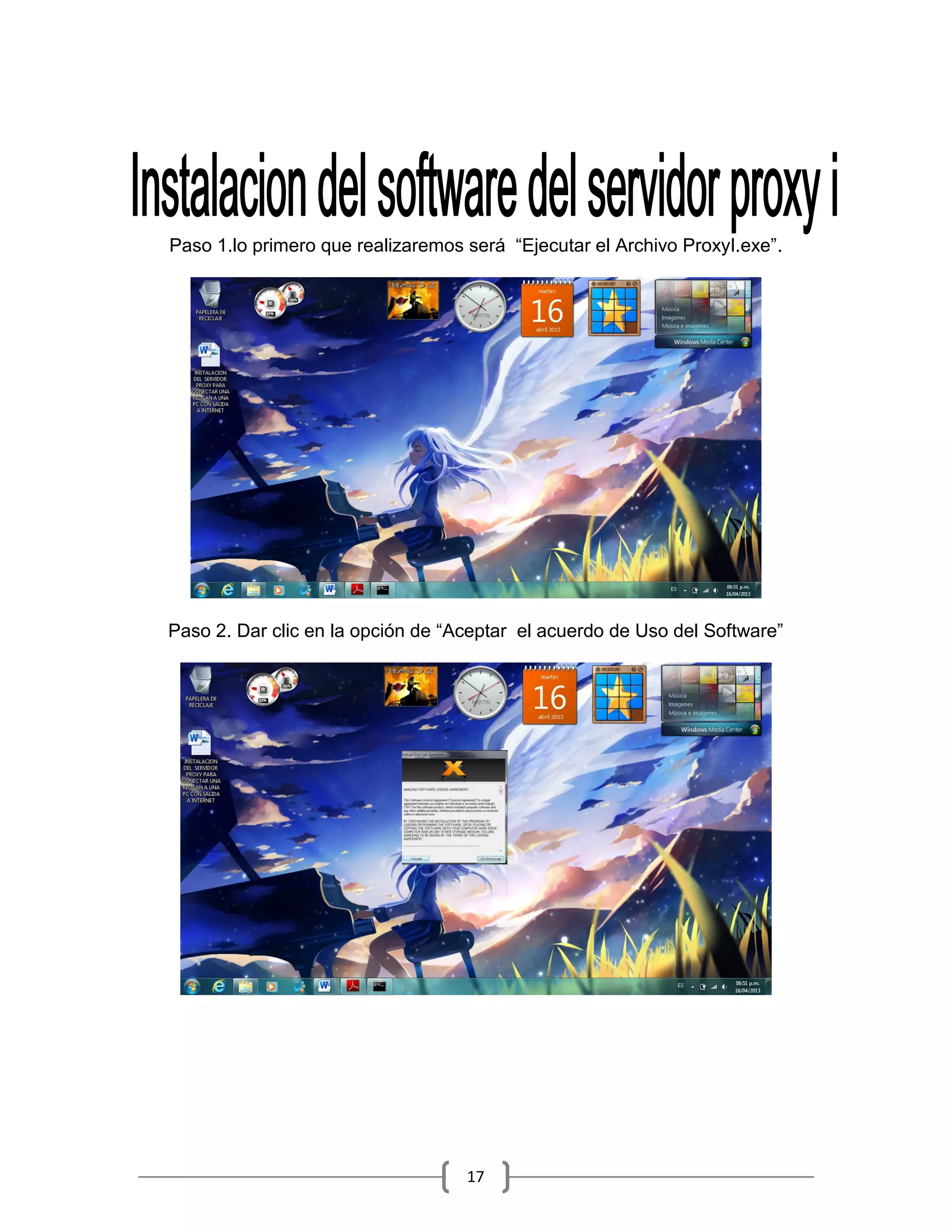

17. Paso 1.lo primero que realizaremos será “Ejecutar el Archivo ProxyI.exe”.
Paso 2. Dar clic en la opción de “Aceptar el acuerdo de Uso del Software”
17

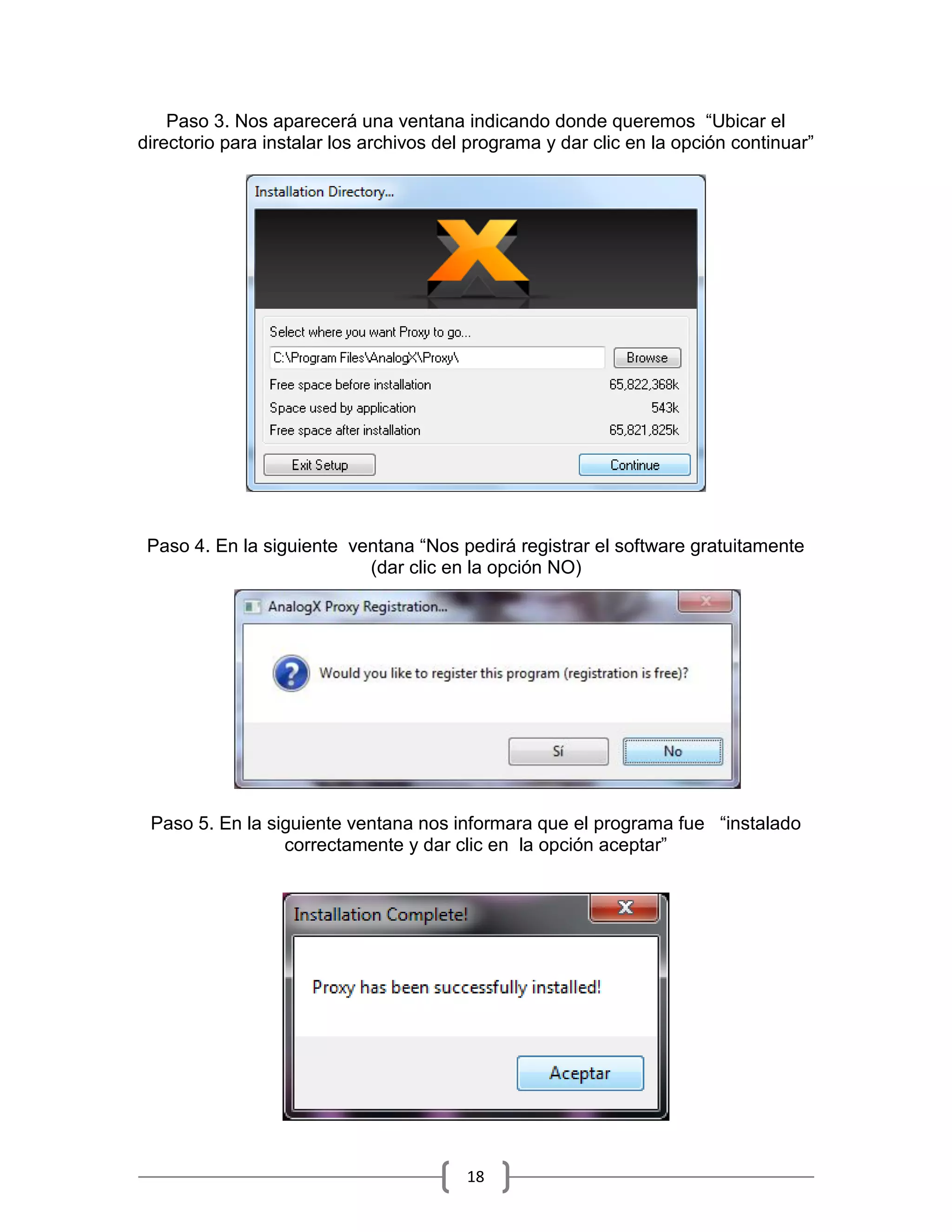

18. Paso 3. Nos aparecerá una ventana indicando donde queremos “Ubicar el
directorio para instalar los archivos del programa y dar clic en la opción continuar”
Paso 4. En la siguiente ventana “Nos pedirá registrar el software gratuitamente
(dar clic en la opción NO)
Paso 5. En la siguiente ventana nos informara que el programa fue “instalado
correctamente y dar clic en la opción aceptar”
18

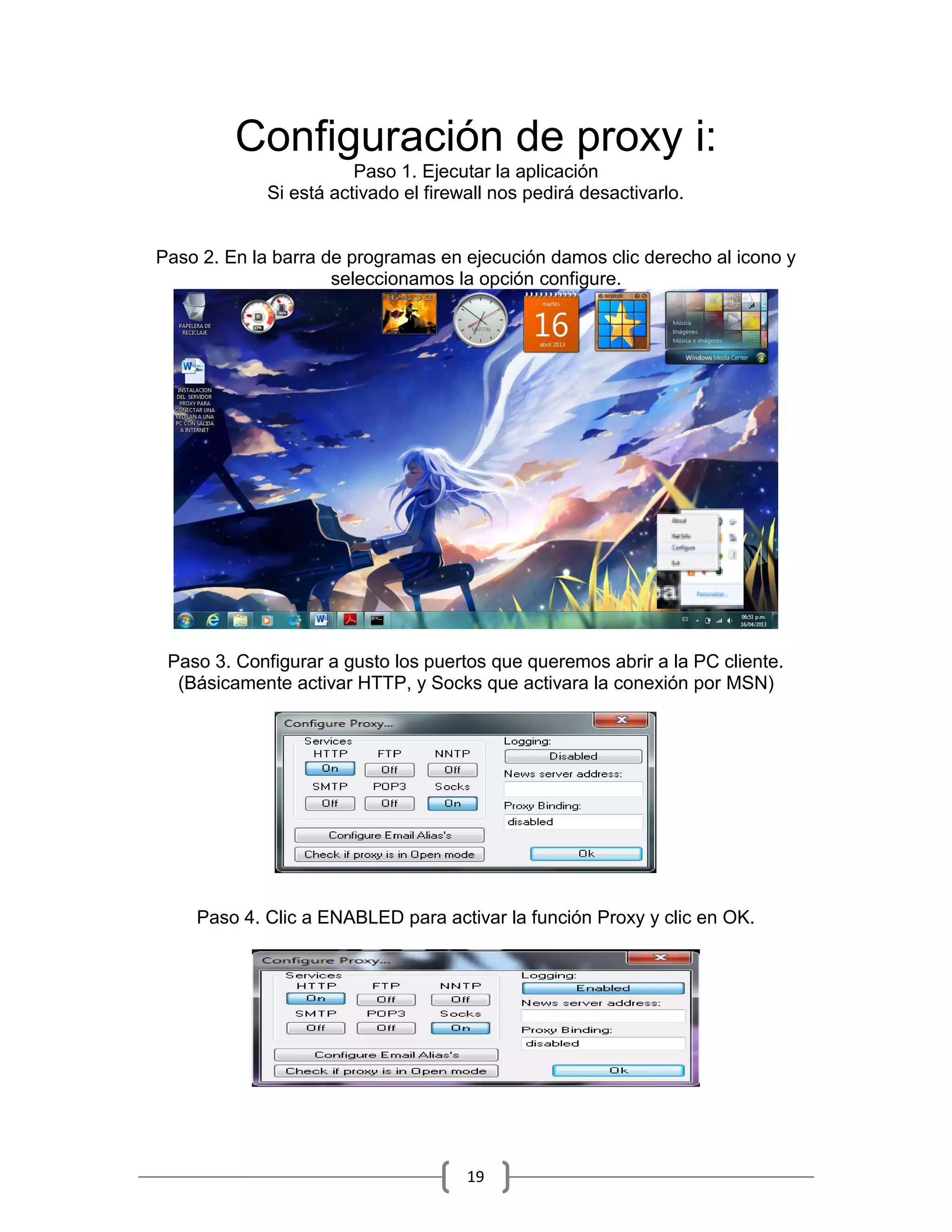

19. Configuración de proxy i:
Paso 1. Ejecutar la aplicación
Si está activado el firewall nos pedirá desactivarlo.
Paso 2. En la barra de programas en ejecución damos clic derecho al icono y
seleccionamos la opción configure.
Paso 3. Configurar a gusto los puertos que queremos abrir a la PC cliente.
(Básicamente activar HTTP, y Socks que activara la conexión por MSN)
Paso 4. Clic a ENABLED para activar la función Proxy y clic en OK.
19

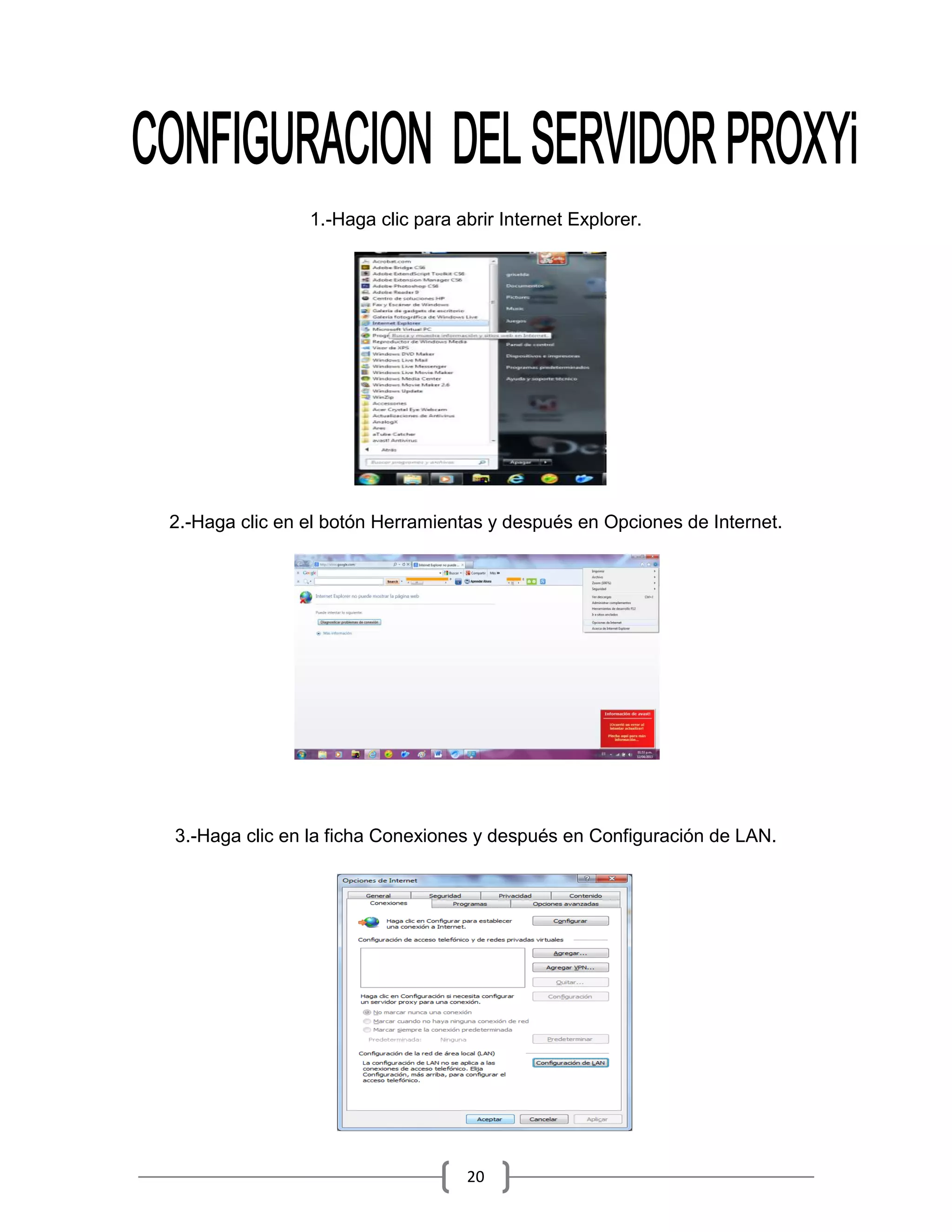

20. 1.-Haga clic para abrir Internet Explorer.
2.-Haga clic en el botón Herramientas y después en Opciones de Internet.
3.-Haga clic en la ficha Conexiones y después en Configuración de LAN.
20

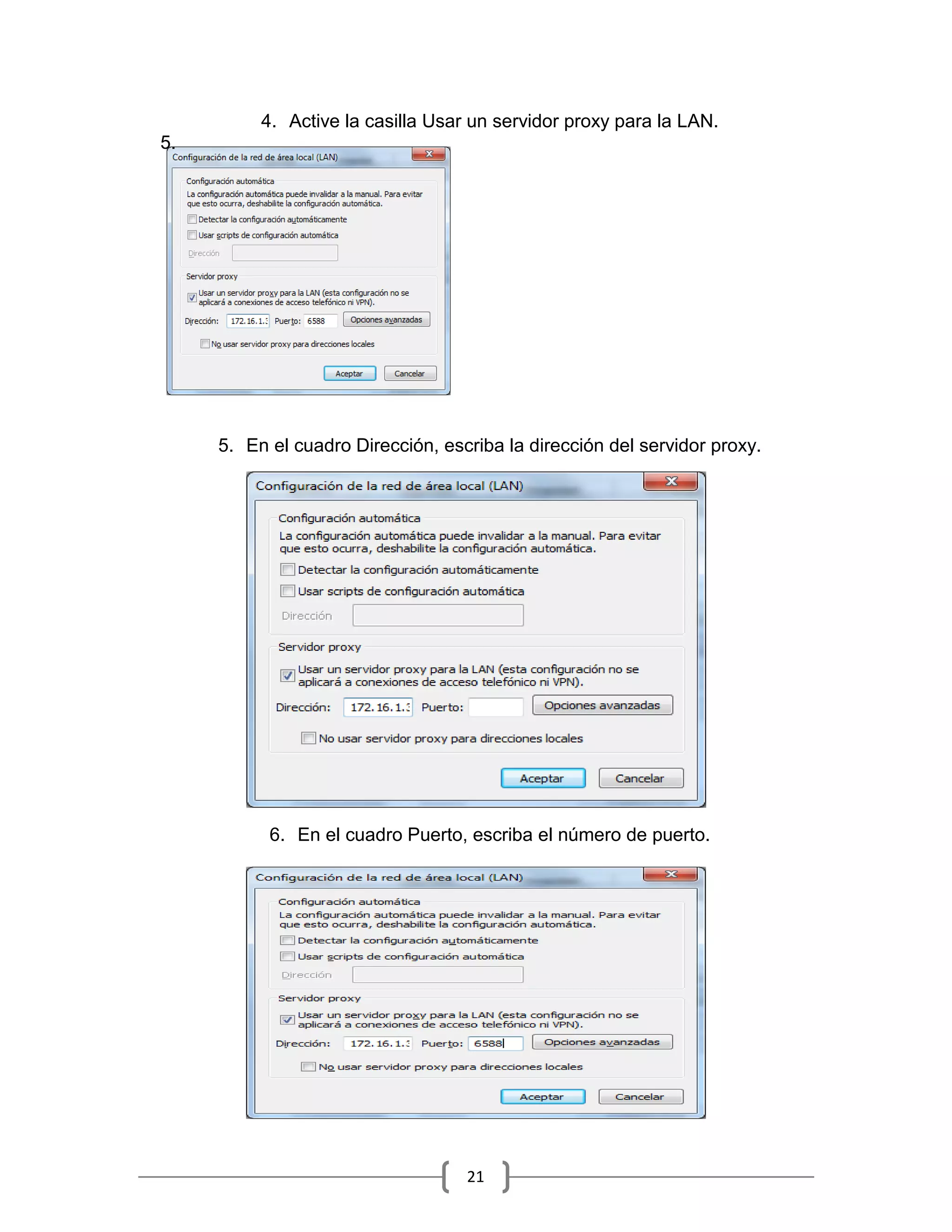

21. 4. Active la casilla Usar un servidor proxy para la LAN.
5.
5. En el cuadro Dirección, escriba la dirección del servidor proxy.
6. En el cuadro Puerto, escriba el número de puerto.
21

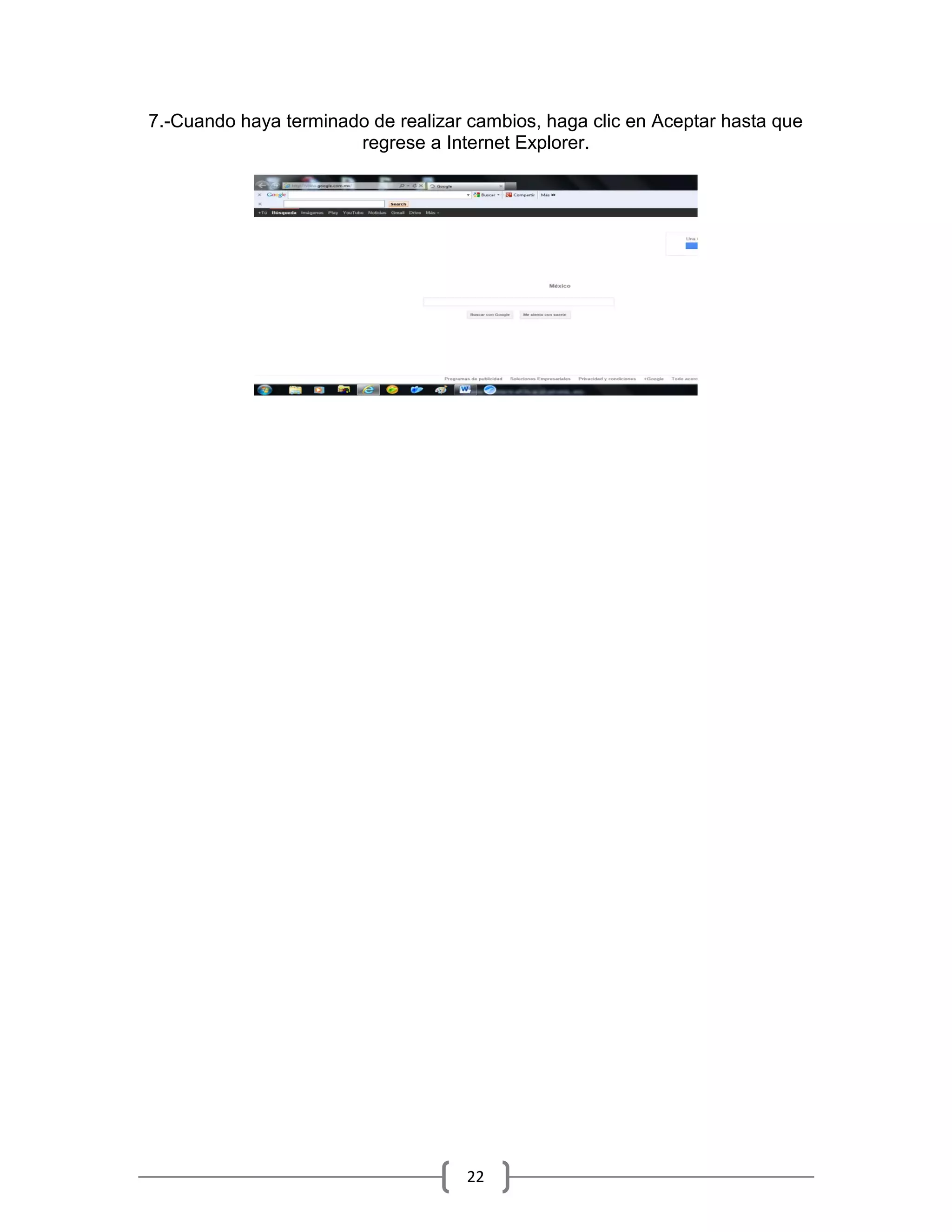

22. 7.-Cuando haya terminado de realizar cambios, haga clic en Aceptar hasta que
regrese a Internet Explorer.
22

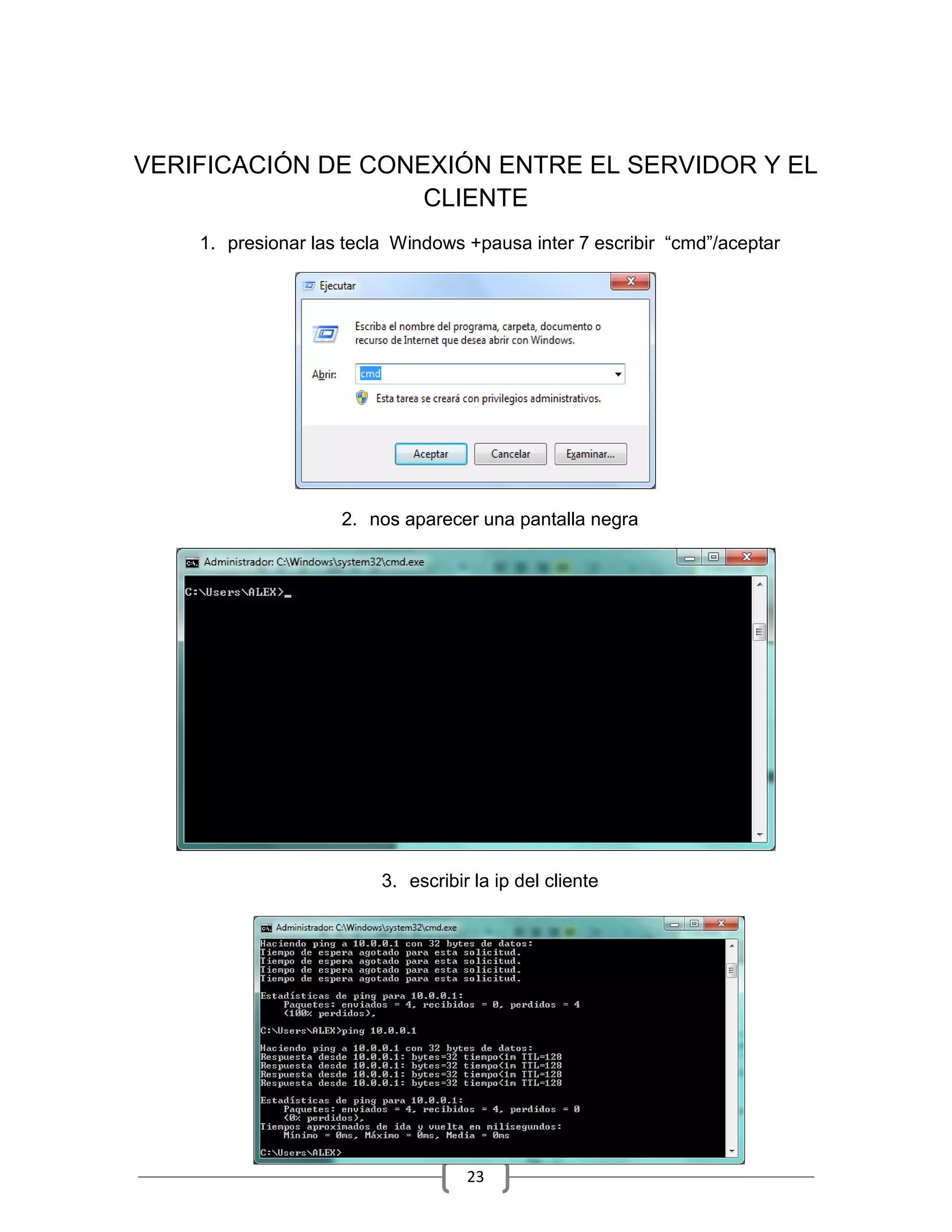

23. VERIFICACIÓN DE CONEXIÓN ENTRE EL SERVIDOR Y EL
CLIENTE
1. presionar las tecla Windows +pausa inter 7 escribir “cmd”/aceptar
2. nos aparecer una pantalla negra
3. escribir la ip del cliente
23

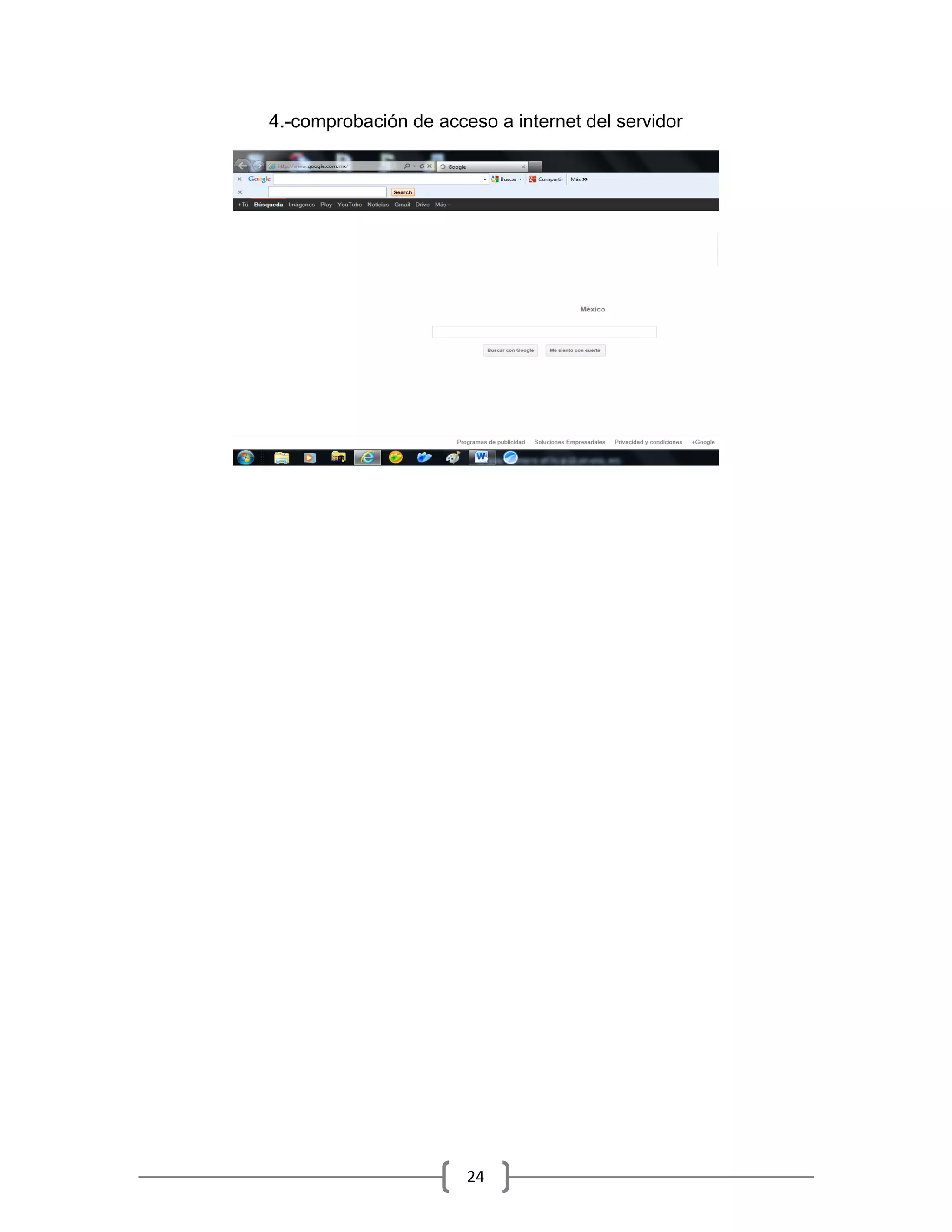

24. 4.-comprobación de acceso a internet del servidor
24

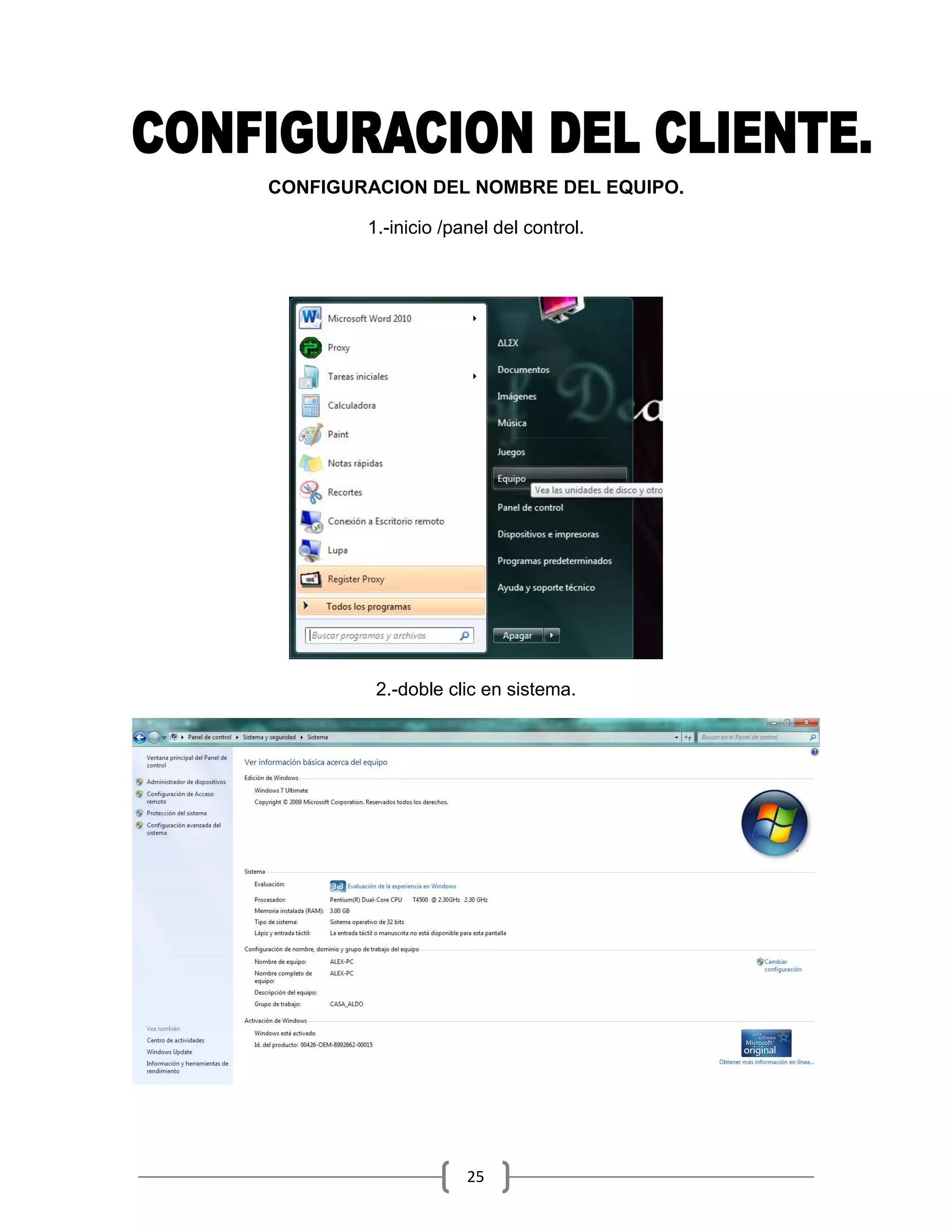

25. CONFIGURACION DEL NOMBRE DEL EQUIPO.
1.-inicio /panel del control.
2.-doble clic en sistema.
25

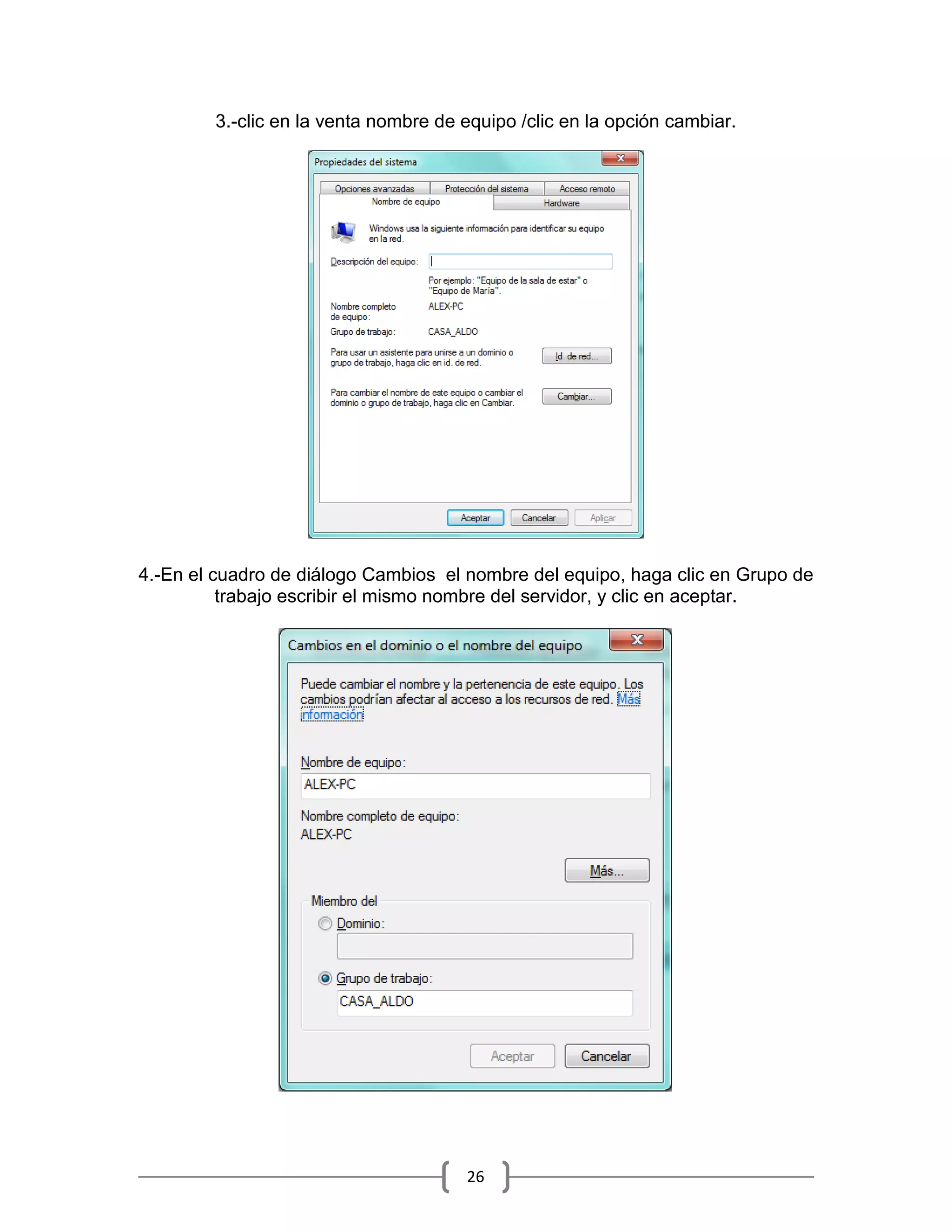

26. 3.-clic en la venta nombre de equipo /clic en la opción cambiar.
4.-En el cuadro de diálogo Cambios el nombre del equipo, haga clic en Grupo de
trabajo escribir el mismo nombre del servidor, y clic en aceptar.
26

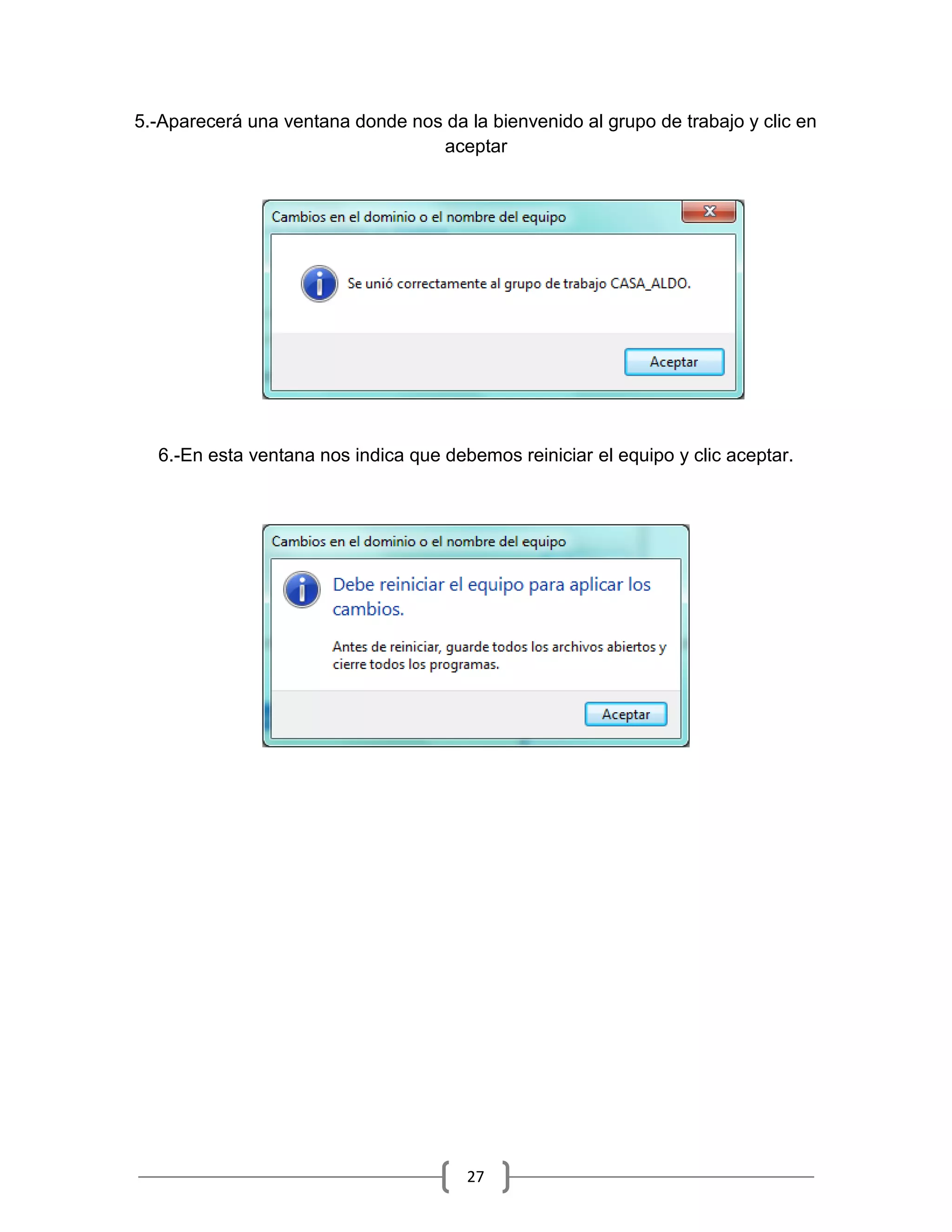

27. 5.-Aparecerá una ventana donde nos da la bienvenido al grupo de trabajo y clic en
aceptar
6.-En esta ventana nos indica que debemos reiniciar el equipo y clic aceptar.
27

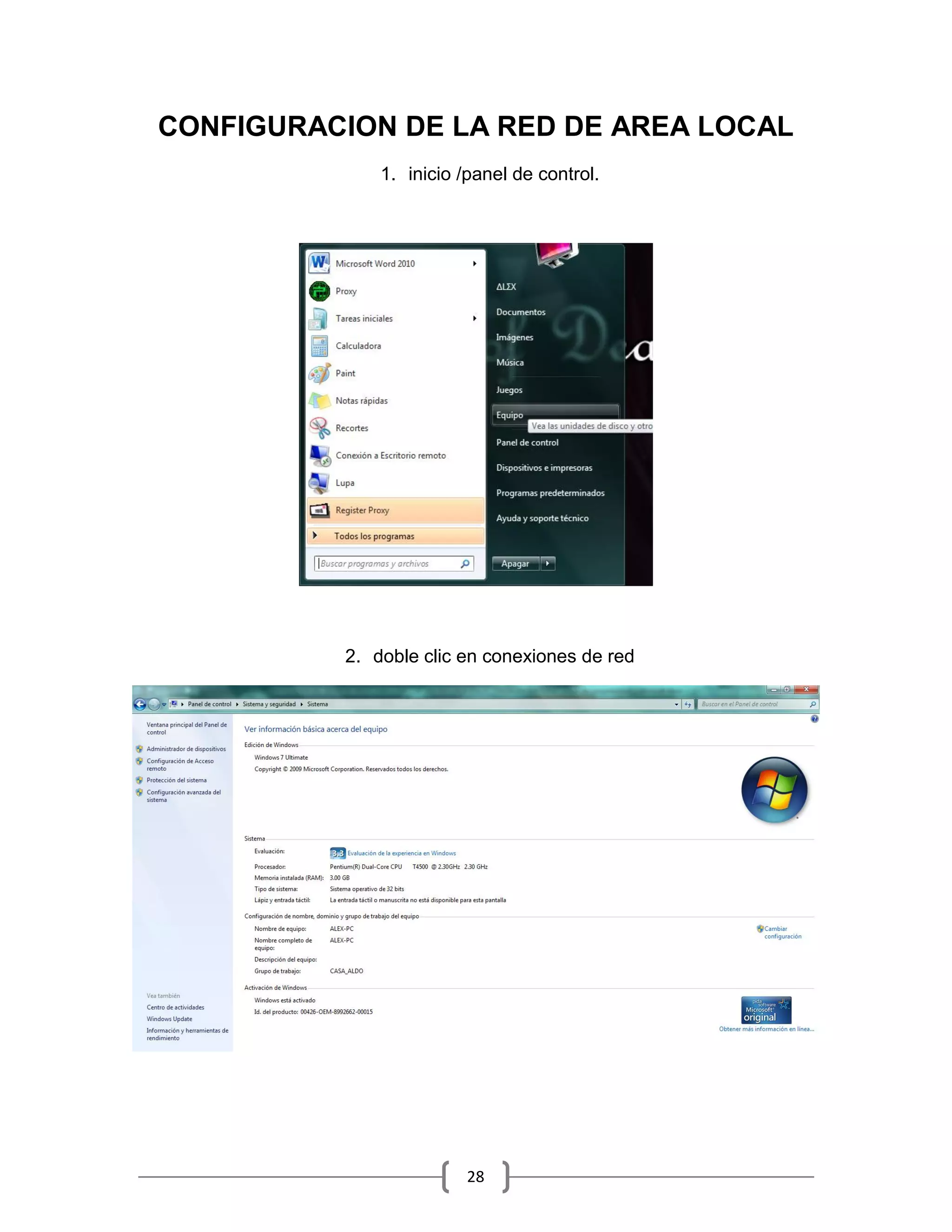

28. CONFIGURACION DE LA RED DE AREA LOCAL
1. inicio /panel de control.
2. doble clic en conexiones de red
28

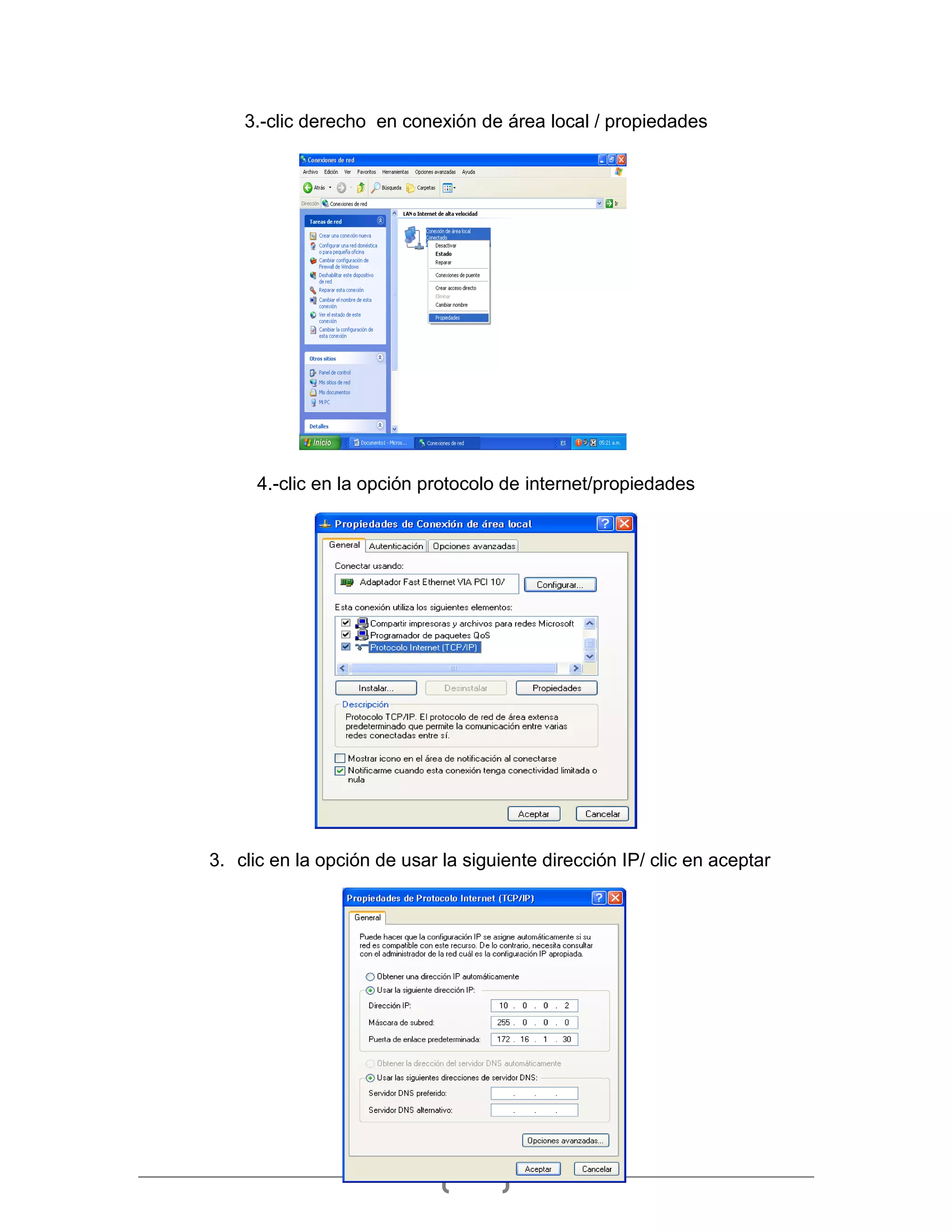

29. 3.-clic derecho en conexión de área local / propiedades
4.-clic en la opción protocolo de internet/propiedades
3. clic en la opción de usar la siguiente dirección IP/ clic en aceptar
29

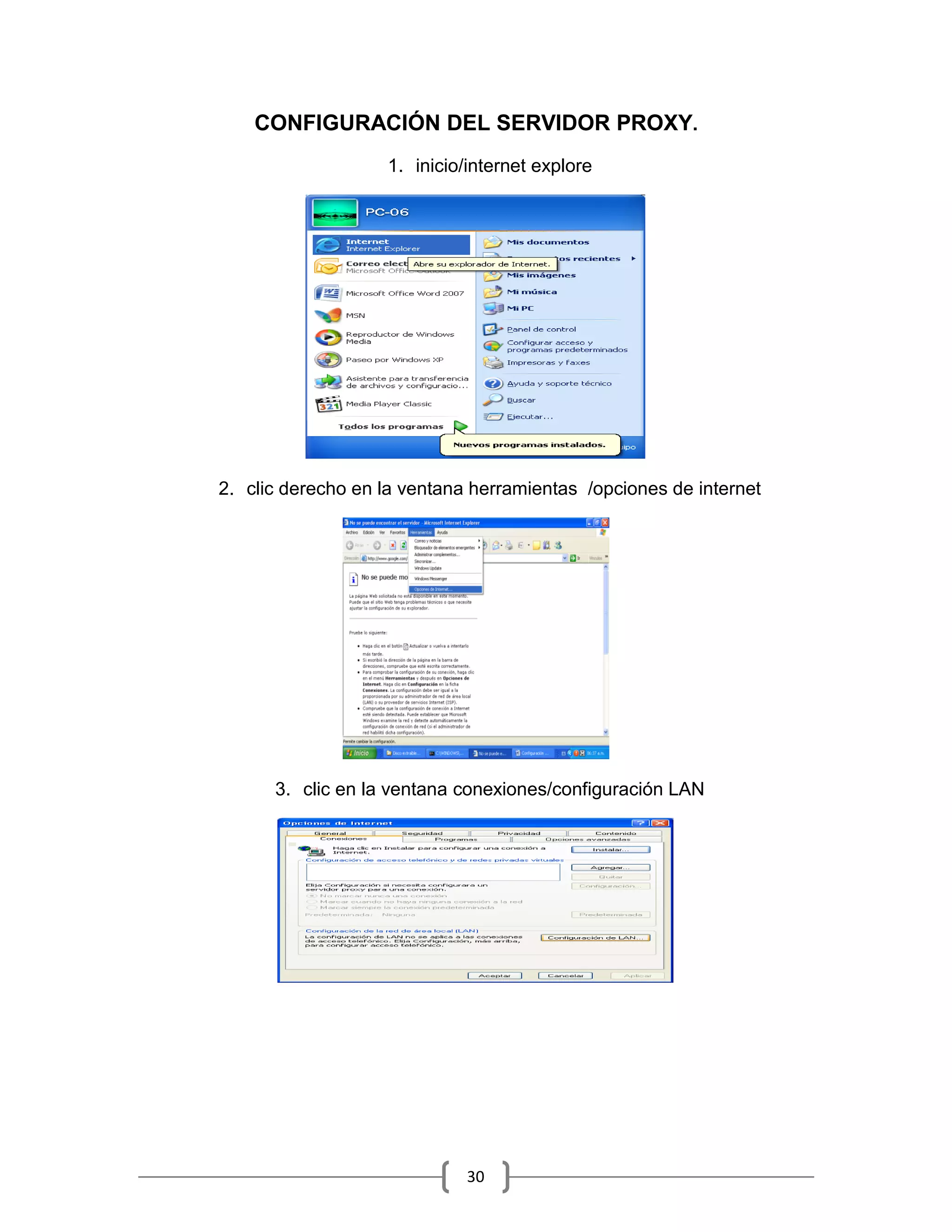

30. CONFIGURACIÓN DEL SERVIDOR PROXY.
1. inicio/internet explore
2. clic derecho en la ventana herramientas /opciones de internet
3. clic en la ventana conexiones/configuración LAN
30

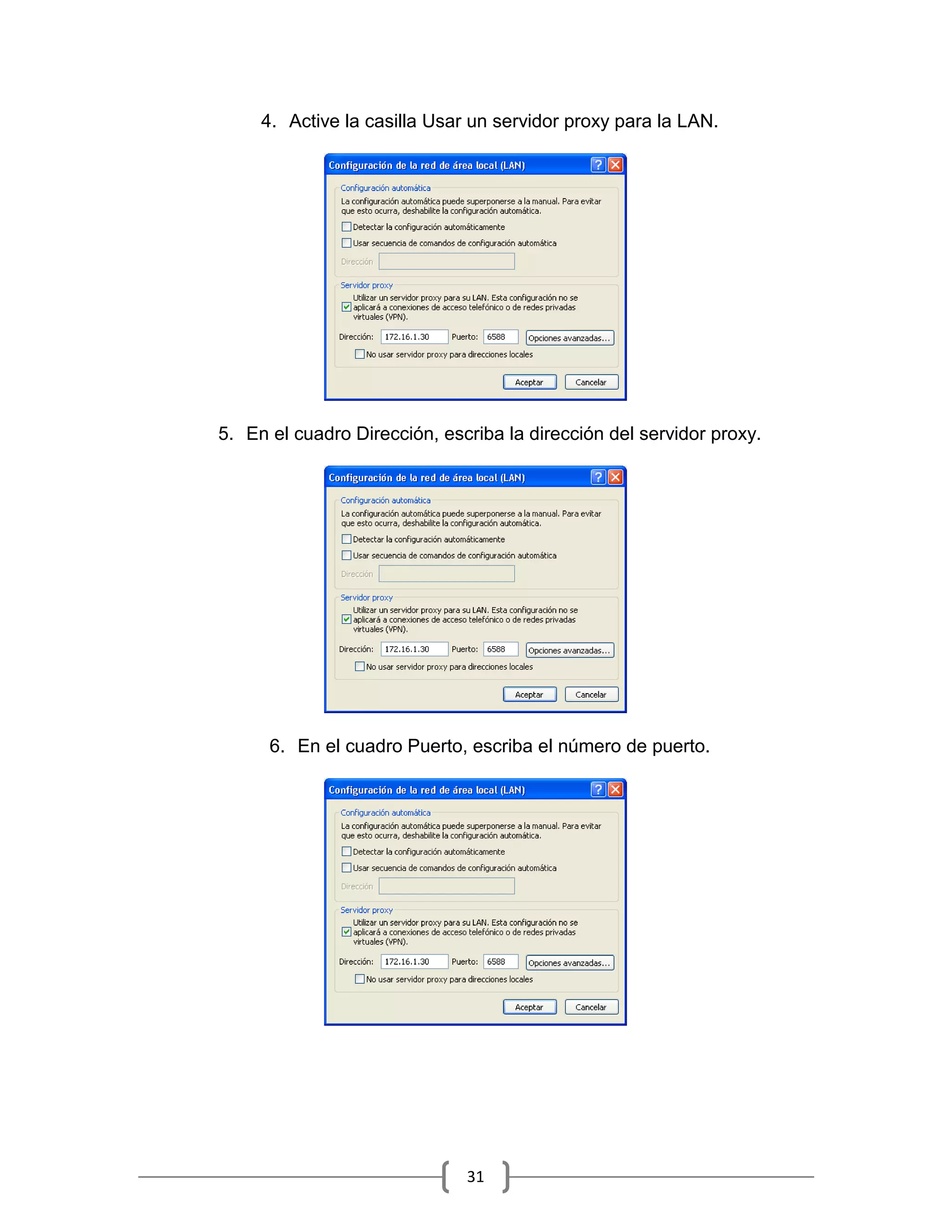

31. 4. Active la casilla Usar un servidor proxy para la LAN.
5. En el cuadro Dirección, escriba la dirección del servidor proxy.
6. En el cuadro Puerto, escriba el número de puerto.
31

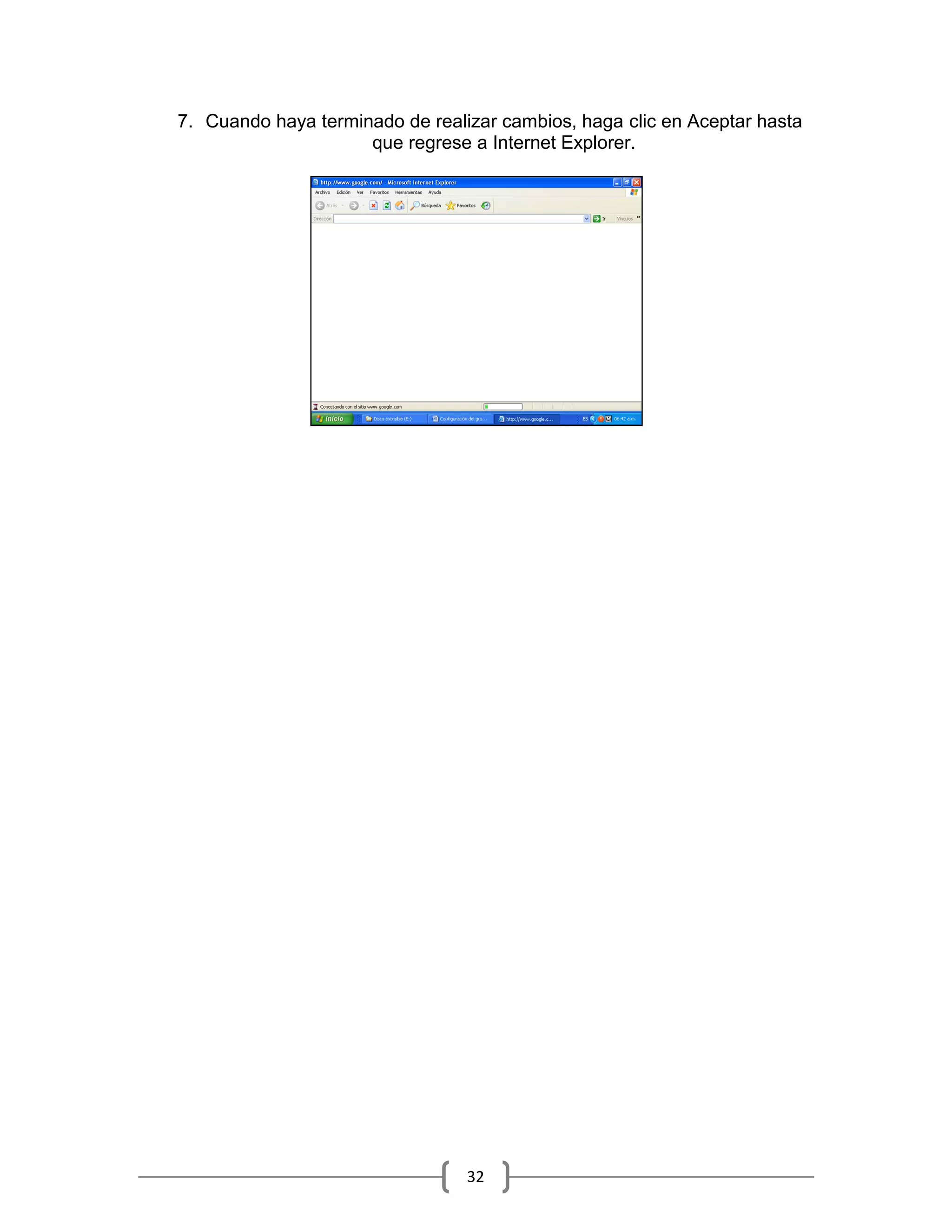

32. 7. Cuando haya terminado de realizar cambios, haga clic en Aceptar hasta
que regrese a Internet Explorer.
32

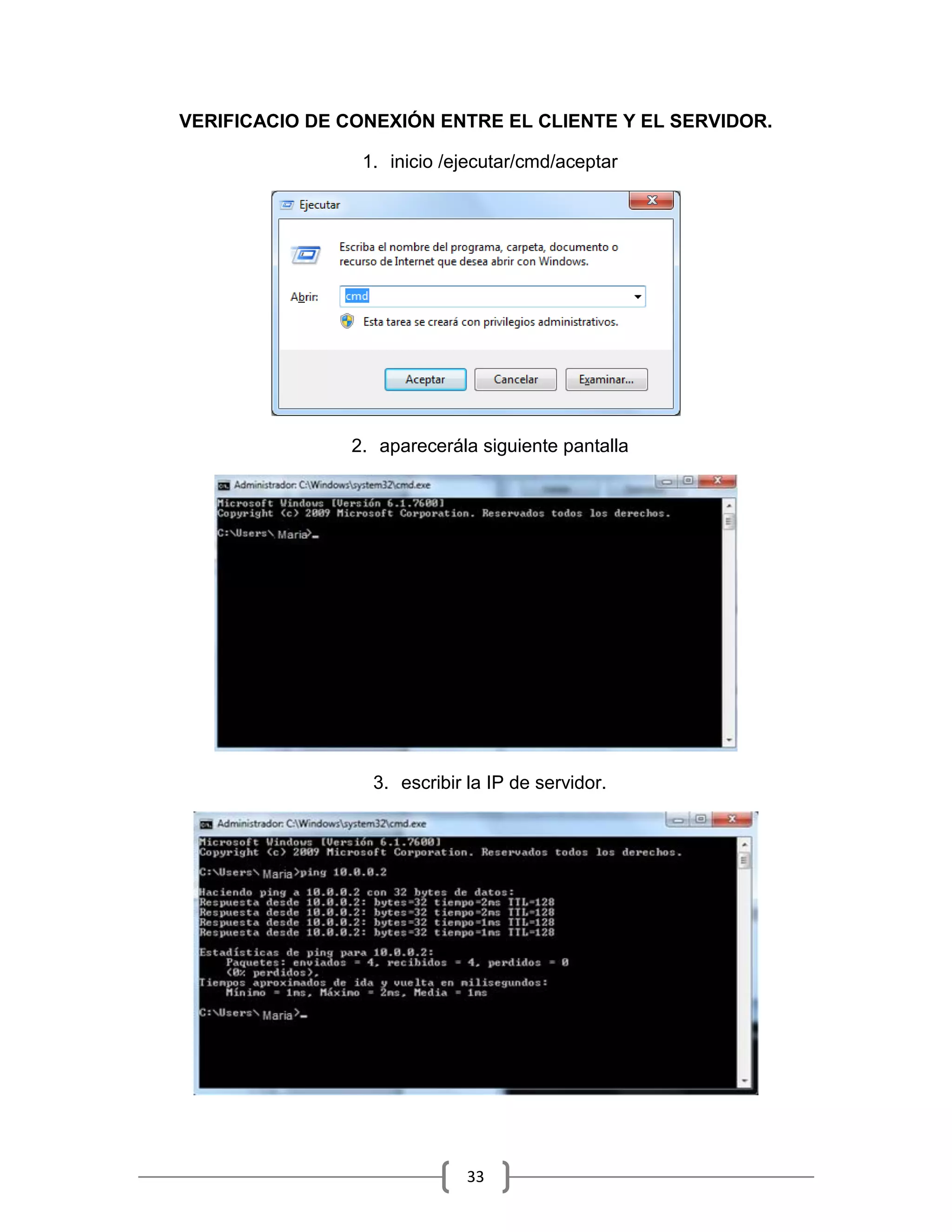

33. VERIFICACIO DE CONEXIÓN ENTRE EL CLIENTE Y EL SERVIDOR.
1. inicio /ejecutar/cmd/aceptar
2. aparecerála siguiente pantalla
3. escribir la IP de servidor.
33

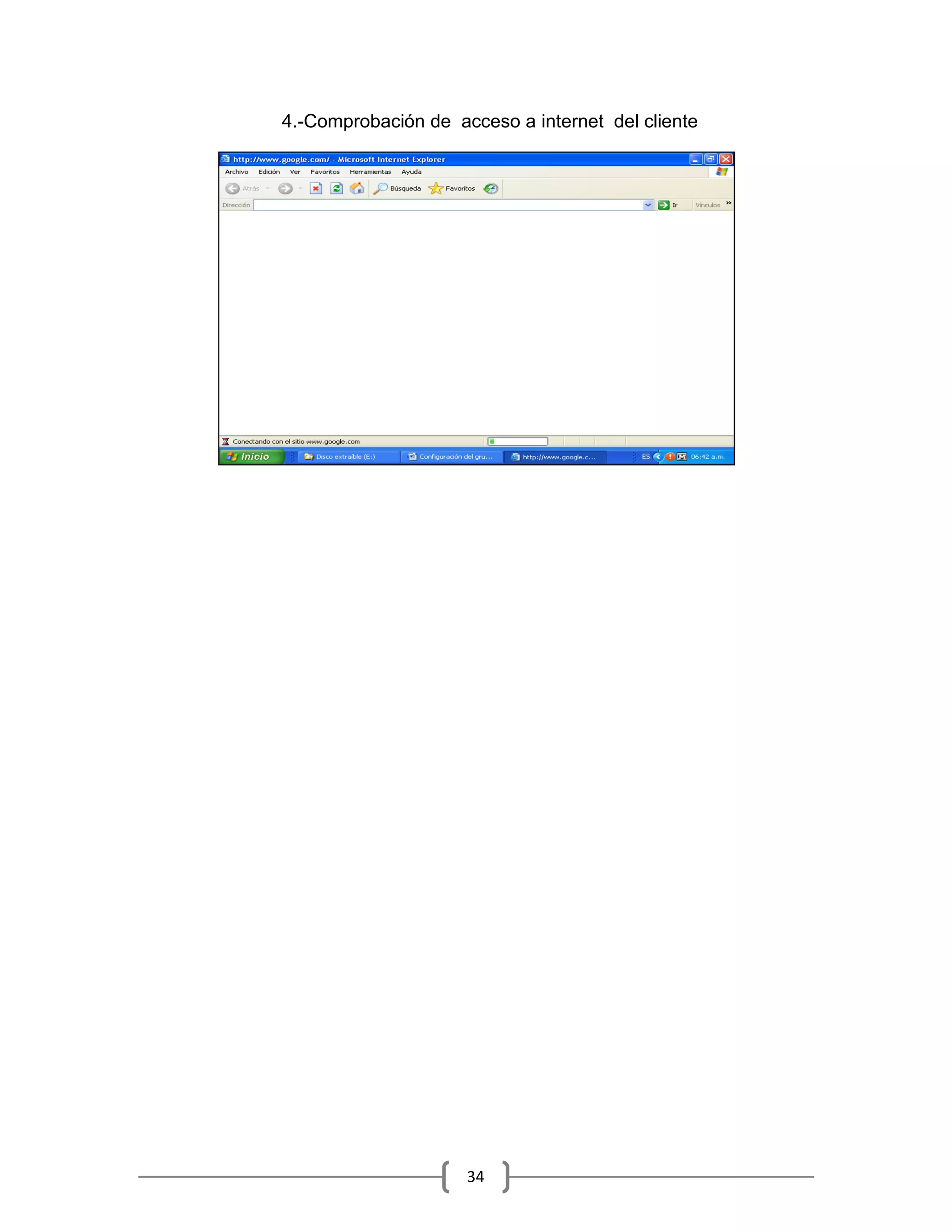

34. 4.-Comprobación de acceso a internet del cliente
34

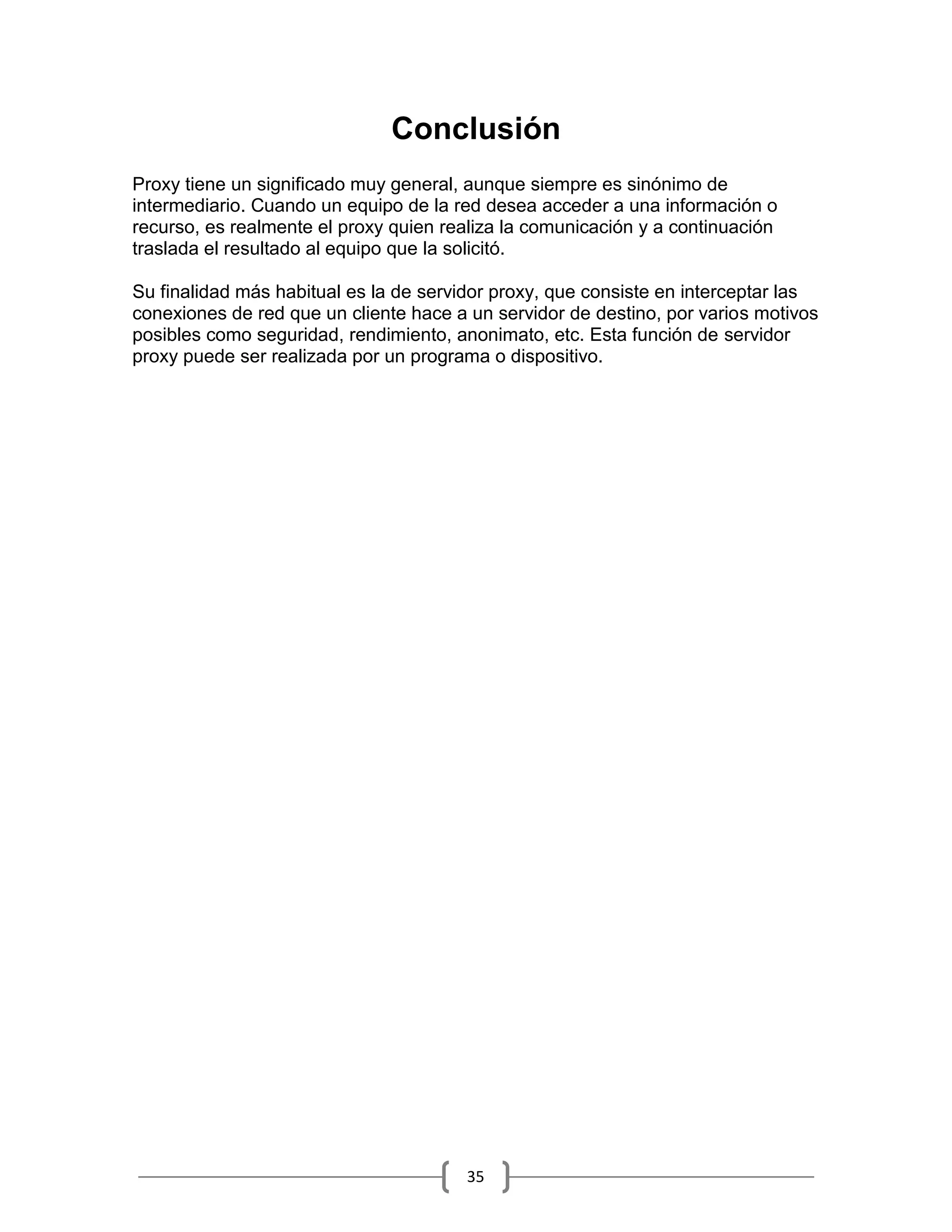

35. Conclusión
Proxy tiene un significado muy general, aunque siempre es sinónimo de
intermediario. Cuando un equipo de la red desea acceder a una información o
recurso, es realmente el proxy quien realiza la comunicación y a continuación
traslada el resultado al equipo que la solicitó.
Su finalidad más habitual es la de servidor proxy, que consiste en interceptar las
conexiones de red que un cliente hace a un servidor de destino, por varios motivos
posibles como seguridad, rendimiento, anonimato, etc. Esta función de servidor
proxy puede ser realizada por un programa o dispositivo.
35
