Investigacion y practica servidor proxy

Subsecretaría de Educación Media Superior
Dirección General de Educación Tecnológica
Agropecuaria.

Centro de Bachillerato Tecnológico
Agropecuario No. 186
“Lic. Andrés Quintana Roo”

MÓDULO PROFESIONAL V
ADMINISTRA REDES LAN DE ACUERDO A LOS REQUERIMIENTOS DE LA
ORGANIZACIÓN.

SUBMÓDULO 1.- Administra una red LAN de acuerdo a los recursos
disponibles y requerimientos de la organización.

SUBMÓDULO 2.- Actualiza los recursos de la red LAN con base a las
condiciones y requerimientos de la organización.

TRABAJO:
INVESTIGACIÓN Y PRÁCTICA: SERVIDOR PROXY

ALUMNA:
KARLA VANESSA MUÑOZ CAB

GRADO: VI SEMESTRE

GRUPO: “A”

DOCENTE: LIC. SALVADOR J. CANUL CAUICH

CICLO ESCOLAR: FEBRERO – JULIO 2013

1

Agropecuaria.


INTRODUCCIÓN
El siguiente trabajo es para conocer acerca de un servidor proxy, el término proxy hace
referencia a un programa o dispositivo que realiza una acción en representación de otro.
Su finalidad más habitual es la de servidor proxy, que sirve para permitir el acceso a
Internet a todos los equipos de una organización cuando sólo se puede disponer de un
único equipo conectado, esto es, una única dirección IP.
Un proxy permite a otros equipos conectarse a una red de forma indirecta a través de él.
Cuando un equipo de la red desea acceder a una información o recurso, es realmente el
proxy quien realiza la comunicación y a continuación traslada el resultado al equipo
inicial.
También para sus tipos de servidores proxy que existen y que es lo que necesitamos
para poder instalarlo y como configurarlo.
Así como también se muestra la práctica detallada de la instalación de un servidor proxy
con el programa analogic proxyi.

2

Agropecuaria.


ÍNDICE

INTRODUCCIÓN

TEMA: INSTALACIÓN DE UN SERVIDOR PROXY.

1.1 INVESTIGAR QUE ES UN SERVIDOR PROXY Y LOS DIFERENTES TIPOS
QUE EXISTEN………………………….....................................................................5

1.1.1 TIPOS DE SERVIDORES PROXY……………………………………………………6

1.2 EN LISTA LOS DIFERENTES SERVIDORES PROXY Y SU DESCRIPCIÓN….6

1.3 COMO SE INSTALA UN SERVIDOR PROXY………………...............................9

1.3.1 ASIGNACIÓN DE DIRECCIONES IP A LOS PUESTOS DE TRABAJO DE SU
RED LOCAL………………………………………………………………………………9

1.3.2 COMPROBACIÓN DE LA INSTALACIÓN DEL PROTOCOLO TCP/IP……………9

1.3.3 INSTALACIÓN DEL MÓDEM O DE LA TARJETA RDSI……………………………9

1.3.4 INSTALACIÓN DEL ACCESO REMOTO A REDES (RAS) DE WINDOWS NT O
EL ACCESO TELEFÓNICO A REDES DE WINDOWS 95…………………………10

1.3.5 INSTALACIÓN DEL SERVIDOR PROXY EN WINDOWS NT Y EN WINDOWS
95………………………………………………………………………………………..10

1.3.6 CONFIGURACIÓN DE UN SERVIDOR PROXY EN UNA RED LOCAL………...11

1.4 INSTALACIÓN DEL SOFTWARE: ANALOGICX PROXY EN UN SERVIDOR….11

1.5 REQUERIMIENTOS DEL SISTEMA PARA INSTALAR EL SERVIDOR
PROXY…………………………………………………………………………………..12

3

Agropecuaria.


1.6 LISTADO DE MATERIALES…………………………………………………………12

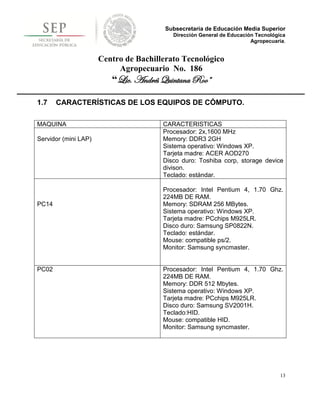

1.7 CARACTERÍSTICAS DE LOS EQUIPOS DE CÓMPUTO………………………..13

1.8 PROTOCOLOS Y ESTÁNDARES………………………………………………….14

1.9 PRACTICA DE INSTALACIÓN DE SERVIDOR PROXY…………………………..14

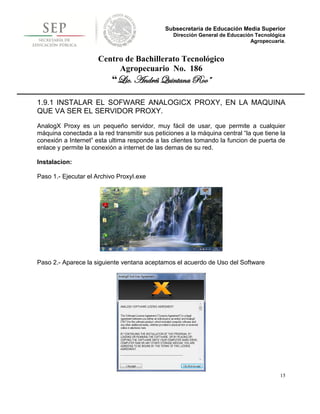

1.9.1 INSTALAR EL SOFWARE ANALOGICX PROXY, EN LA MAQUINA QUE VA SER
EL SERVIDOR PROXY……………………………………………………………….15

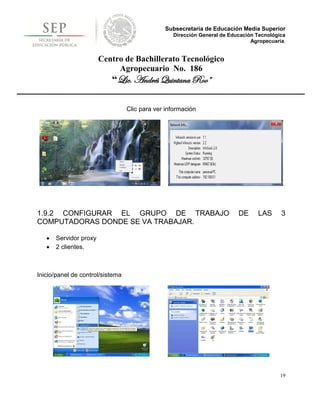

1.9.2 CONFIGURAR EL GRUPO DE TRABAJO DE LAS 3 COMPUTADORAS DONDE
SE VA TRABAJAR………………………………………………………………………19

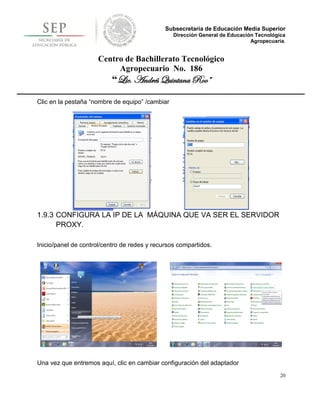

1.9.3 CONFIGURA LA IP DE LA MÁQUINA QUE VA SER EL SERVIDOR
PROXY………………………………………………………………………………….20

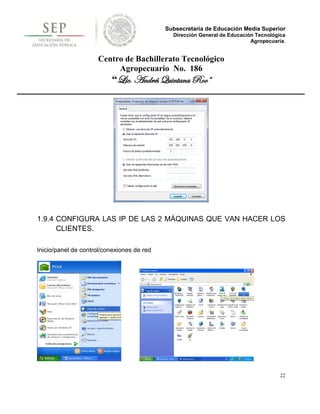

1.9.4 CONFIGURA LAS IP DE LAS 2 MÁQUINAS QUE VAN HACER LOS
CLIENTES………………………………………………………………………………..22

1.9.5 COMPROBACIÓN QUE LA INSTALACIÓN DEL PROTOCOLO TCP/IP HA SIDO
CORRECTA…………………………………………………………………………….24

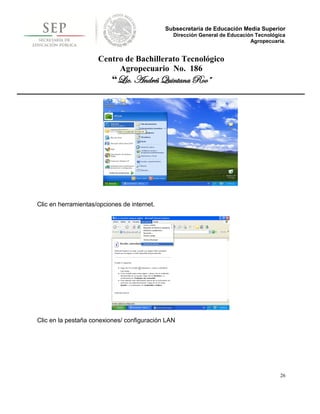

1.9.6 CONFIGURAR EL INTERNET EXPLORER DE LAS 2 MÁQUINAS
CLIENTES………………………………………………………………………………25

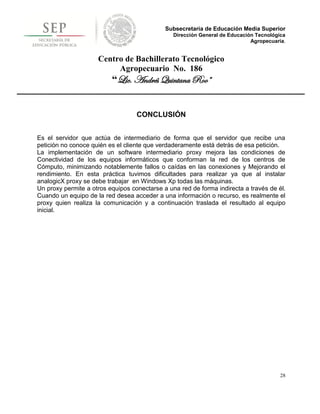

CONCLUSIÓN

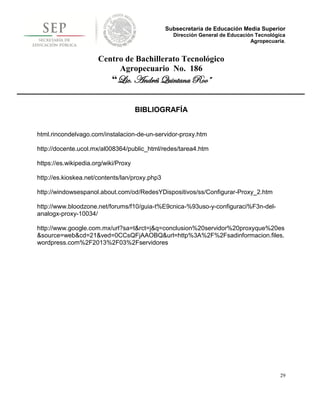

BIBLIOGRAFÍA

4

Agropecuaria.

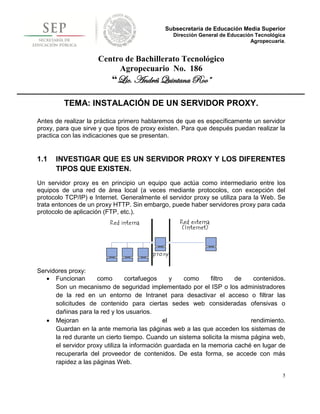

TEMA: INSTALACIÓN DE UN SERVIDOR PROXY.

Antes de realizar la práctica primero hablaremos de que es específicamente un servidor
proxy, para que sirve y que tipos de proxy existen. Para que después puedan realizar la
practica con las indicaciones que se presentan.

1.1 INVESTIGAR QUE ES UN SERVIDOR PROXY Y LOS DIFERENTES
TIPOS QUE EXISTEN.
Un servidor proxy es en principio un equipo que actúa como intermediario entre los
equipos de una red de área local (a veces mediante protocolos, con excepción del
protocolo TCP/IP) e Internet. Generalmente el servidor proxy se utiliza para la Web. Se
trata entonces de un proxy HTTP. Sin embargo, puede haber servidores proxy para cada
protocolo de aplicación (FTP, etc.).

Servidores proxy:
 Funcionan como cortafuegos y como filtro de contenidos.
Son un mecanismo de seguridad implementado por el ISP o los administradores
de la red en un entorno de Intranet para desactivar el acceso o filtrar las
solicitudes de contenido para ciertas sedes web consideradas ofensivas o
dañinas para la red y los usuarios.
 Mejoran el rendimiento.
Guardan en la ante memoria las páginas web a las que acceden los sistemas de
la red durante un cierto tiempo. Cuando un sistema solicita la misma página web,
el servidor proxy utiliza la información guardada en la memoria caché en lugar de
recuperarla del proveedor de contenidos. De esta forma, se accede con más
rapidez a las páginas Web.

5

Agropecuaria.

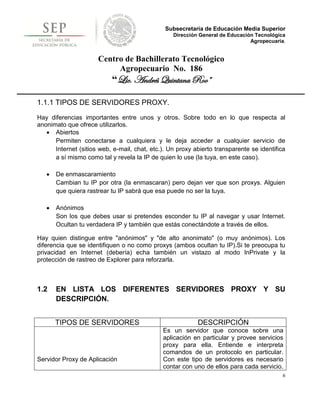

1.1.1 TIPOS DE SERVIDORES PROXY.
Hay diferencias importantes entre unos y otros. Sobre todo en lo que respecta al
anonimato que ofrece utilizarlos.
 Abiertos
Permiten conectarse a cualquiera y le deja acceder a cualquier servicio de
Internet (sitios web, e-mail, chat, etc.). Un proxy abierto transparente se identifica
a sí mismo como tal y revela la IP de quien lo use (la tuya, en este caso).

 De enmascaramiento
Cambian tu IP por otra (la enmascaran) pero dejan ver que son proxys. Alguien
que quiera rastrear tu IP sabrá que esa puede no ser la tuya.

 Anónimos
Son los que debes usar si pretendes esconder tu IP al navegar y usar Internet.
Ocultan tu verdadera IP y también que estás conectándote a través de ellos.

Hay quien distingue entre "anónimos" y "de alto anonimato" (o muy anónimos). Los
diferencia que se identifiquen o no como proxys (ambos ocultan tu IP).Si te preocupa tu
privacidad en Internet (debería) echa también un vistazo al modo InPrivate y la
protección de rastreo de Explorer para reforzarla.

1.2 EN LISTA LOS DIFERENTES SERVIDORES PROXY Y SU
DESCRIPCIÓN.

TIPOS DE SERVIDORES DESCRIPCIÓN
Es un servidor que conoce sobre una
aplicación en particular y provee servicios
proxy para ella. Entiende e interpreta
comandos de un protocolo en particular.
Servidor Proxy de Aplicación Con este tipo de servidores es necesario
contar con uno de ellos para cada servicio.
6

Agropecuaria.

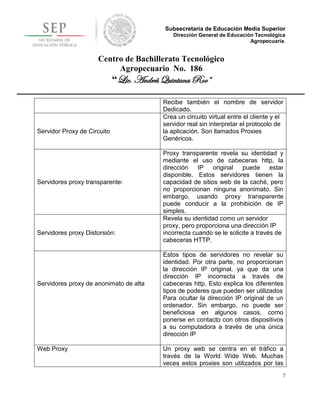

Recibe también el nombre de servidor
Dedicado.
Crea un circuito virtual entre el cliente y el
servidor real sin interpretar el protocolo de
Servidor Proxy de Circuito la aplicación. Son llamados Proxies
Genéricos.

Proxy transparente revela su identidad y
mediante el uso de cabeceras http, la
dirección IP original puede estar
disponible. Estos servidores tienen la
Servidores proxy transparente: capacidad de sitios web de la caché, pero
no proporcionan ninguna anonimato. Sin
embargo, usando proxy transparente
puede conducir a la prohibición de IP
simples.
Revela su identidad como un servidor
proxy, pero proporciona una dirección IP
Servidores proxy Distorsión: incorrecta cuando se le solicite a través de
cabeceras HTTP.

Estos tipos de servidores no revelar su
identidad. Por otra parte, no proporcionan
la dirección IP original, ya que da una
dirección IP incorrecta a través de
Servidores proxy de anonimato de alta cabeceras http. Esto explica los diferentes
tipos de poderes que pueden ser utilizados
Para ocultar la dirección IP original de un
ordenador. Sin embargo, no puede ser
beneficiosa en algunos casos, como
ponerse en contacto con otros dispositivos
a su computadora a través de una única
dirección IP

Web Proxy Un proxy web se centra en el tráfico a
través de la World Wide Web. Muchas
veces estos proxies son utilizados por las
7

Agropecuaria.

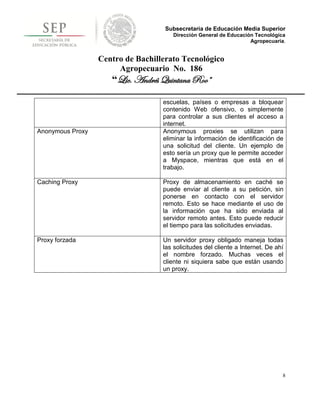

escuelas, países o empresas a bloquear
contenido Web ofensivo, o simplemente
para controlar a sus clientes el acceso a
internet.
Anonymous Proxy Anonymous proxies se utilizan para
eliminar la información de identificación de
una solicitud del cliente. Un ejemplo de
esto sería un proxy que le permite acceder
a Myspace, mientras que está en el
trabajo.

Caching Proxy Proxy de almacenamiento en caché se
puede enviar al cliente a su petición, sin
ponerse en contacto con el servidor
remoto. Esto se hace mediante el uso de
la información que ha sido enviada al
servidor remoto antes. Esto puede reducir
el tiempo para las solicitudes enviadas.

Proxy forzada Un servidor proxy obligado maneja todas
las solicitudes del cliente a Internet. De ahí
el nombre forzado. Muchas veces el
cliente ni siquiera sabe que están usando
un proxy.

8

Agropecuaria.


1.3 COMO SE INSTALA UN SERVIDOR PROXY.

1.3.1 ASIGNACIÓN DE DIRECCIONES IP A LOS PUESTOS DE TRABAJO
DE SU RED LOCAL.
Antes de instalar el Servidor Proxy, Usted deberá haber instalado y configurado el
protocolo TCP/IP en su Red Local. No es necesario que instale este protocolo en todos
los ordenadores de su Red Local, sino solamente en aquellos en los que querrá utilizar
servicios de internet, y también en aquel en el que vaya a querer instalar el Servidor
Proxy.
Cuando instale el protocolo TCP/IP, asigne a los Puestos de Trabajo de su Red Local
direcciones de la subred de Clase B 192.168.X.X. Este rango de direcciones IP está
reservado para su uso en intranets, y le proporciona un espacio seguro de direcciones.
Debe asignar una dirección IP diferente a cada conexión de su Red Local (a partir de
ahora nos referiremos a su Red Local como su ``intranet'').
Por ejemplo, puede comenzar por 192.168.0.1, 192.168.0.2, 192.168.0.3, etc.
Le recomendamos que reserve la dirección 192.168.0.1 para el ordenador en el que
vaya a instalar el Servidor Proxy, ya que esta dirección le resultará más fácil de recordar.

1.3.2 COMPROBACIÓN DE LA INSTALACIÓN DEL PROTOCOLO TCP/IP.

Para comprobar que la instalación del protocolo TCP/IP ha sido correcta, haga un PING
a cada una de las direcciones IP que haya definido en su intranet. Si no obtiene
respuesta de alguna de ellas repase la configuración y solucione el error antes de
continuar. Para realizar un PING desde una máquina con sistema operativo Windows,
abra una ventana MS-DOS y teclee:
C:> ping 192.168.x.x donde 192.168.x.x es la dirección IP de la máquina que está
interrogando.

1.3.3 INSTALACIÓN DEL MÓDEM O DE LA TARJETA RDSI.
En el ordenador en el que va a instalar el Servidor Proxy, debe haber instalado y
configurado correctamente el Módem o la Tarjeta RDSI. La correcta instalación del
hardware es imprescindible para realizar el siguiente paso.
9

Agropecuaria.

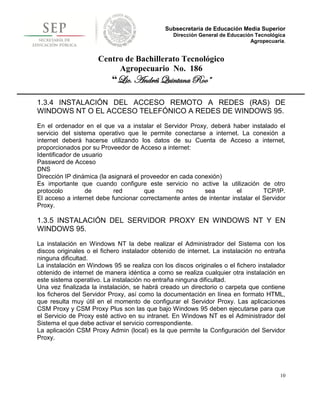

1.3.4 INSTALACIÓN DEL ACCESO REMOTO A REDES (RAS) DE
WINDOWS NT O EL ACCESO TELEFÓNICO A REDES DE WINDOWS 95.
En el ordenador en el que va a instalar el Servidor Proxy, deberá haber instalado el
servicio del sistema operativo que le permite conectarse a internet. La conexión a
internet deberá hacerse utilizando los datos de su Cuenta de Acceso a internet,
proporcionados por su Proveedor de Acceso a internet:
Identificador de usuario
Password de Acceso
DNS
Dirección IP dinámica (la asignará el proveedor en cada conexión)
Es importante que cuando configure este servicio no active la utilización de otro
protocolo de red que no sea el TCP/IP.
El acceso a internet debe funcionar correctamente antes de intentar instalar el Servidor
Proxy.

1.3.5 INSTALACIÓN DEL SERVIDOR PROXY EN WINDOWS NT Y EN
WINDOWS 95.
La instalación en Windows NT la debe realizar el Administrador del Sistema con los
discos originales o el fichero instalador obtenido de internet. La instalación no entraña
ninguna dificultad.
La instalación en Windows 95 se realiza con los discos originales o el fichero instalador
obtenido de internet de manera idéntica a como se realiza cualquier otra instalación en
este sistema operativo. La instalación no entraña ninguna dificultad.
Una vez finalizada la instalación, se habrá creado un directorio o carpeta que contiene
los ficheros del Servidor Proxy, así como la documentación en línea en formato HTML,
que resulta muy útil en el momento de configurar el Servidor Proxy. Las aplicaciones
CSM Proxy y CSM Proxy Plus son las que bajo Windows 95 deben ejecutarse para que
el Servicio de Proxy esté activo en su intranet. En Windows NT es el Administrador del
Sistema el que debe activar el servicio correspondiente.
La aplicación CSM Proxy Admin (local) es la que permite la Configuración del Servidor
Proxy.

10

Agropecuaria.


1.3.6 CONFIGURACIÓN DE UN SERVIDOR PROXY EN UNA RED
LOCAL.
La Configuración del Servidor Proxy es la que determinará el comportamiento del
Servidor Proxy y cómo éste responderá a las peticiones que reciba de los Puestos de
Trabajo de su intranet.
La Configuración Básica incluye:
Especificar qué Conexión de RAS o Acceso Telefónico a Redes se utilizará para
conectar a internet
Especificar cada uno de los servicios que el Servidor Proxy dará o no dará a la intranet,
y configurarlos. Los servicios básicos habituales son 5: HTTP Proxy, FTP Proxy, SMTP
Proxy, POP Proxy y DNS Proxy
Confirmar Permisos generales de acceso

1.4 INSTALACIÓN DEL SOFTWARE: ANALOGICX PROXY EN UN
SERVIDOR.
Paso 1. Ejecutar el Archivo ProxyI.exe

Paso 2. Aceptamos el acuerdo de Uso del Software

Paso 3. Ubicamos el directorio donde queremos instalar los archivos del programa.

Paso 4. Nos pedirá registrar el software gratuitamente (innecesario)

Paso 5. Nos informara que el programa fue instalado correctamente.

Configuración:

Paso 1. Ejecutar la aplicación

Si es Windows XP y está activado el firewall nos pedirá desactivarlo

Paso 2. En la barra de programas en ejecución damos clic derecho al icono y
seleccionamos la opción configure

11

Agropecuaria.


Paso 3. Configurar a gusto los puertos que queremos abrir a la PC cliente. (Básicamente
activar HTTP, y Socks que activara la conexión por MSN)

Paso 4. Clic a ENABLED para activar la función Proxy.

Paso 5. Luego debes configurar la red de la otra PC con el mismo grupo de trabajo, una
IP distinta a la de la PC Host y en puerta de enlace deberás establecer la dirección IP de
la pc Host (pc proxy). El campo DNS lo dejas en blanco.

Indicaciones:

La activación de protocolos es a gusto y necesidad de cada uno, pueden activar
protocolo FTP si montan un servidor de FTP en esa red local.

El software acepta 3 conexión de PCs clientes a la PC host, es por eso una salida o
solución a redes locales mínimas.

1.5 REQUERIMIENTOS DEL SISTEMA PARA INSTALAR EL
SERVIDOR PROXY.

 Sistema Operativo Win 98, ME, NT, 2000, Xp
 Procesador: 333 Mzh o superior.
 Memoria: 64 o superior.
 T-Red , puerto USB ( ó 2 T-Red –solo Win 2000 o XP

1.6 LISTADO DE MATERIALES.

3 computadoras
Cable de red
Switch de 8 puertos.
Software servidor proxy
Cable de red

12

Agropecuaria.


1.7 CARACTERÍSTICAS DE LOS EQUIPOS DE CÓMPUTO.

MAQUINA CARACTERISTICAS
Procesador: 2x,1600 MHz
Servidor (mini LAP) Memory: DDR3 2GH
Sistema operativo: Windows XP.
Tarjeta madre: ACER AOD270
Disco duro: Toshiba corp, storage device
divison.
Teclado: estándar.

Procesador: Intel Pentium 4, 1.70 Ghz.
224MB DE RAM.
PC14 Memory: SDRAM 256 MBytes.
Tarjeta madre: PCchips M925LR.
Disco duro: Samsung SP0822N.
Teclado: estándar.
Mouse: compatible ps/2.
Monitor: Samsung syncmaster.

PC02 Procesador: Intel Pentium 4, 1.70 Ghz.
224MB DE RAM.
Memory: DDR 512 Mbytes.
Tarjeta madre: PCchips M925LR.
Disco duro: Samsung SV2001H.
Teclado:HID.
Mouse: compatible HID.
Monitor: Samsung syncmaster.

13

Agropecuaria.


1.8 PROTOCOLOS Y ESTÁNDARES.
En Internet, los protocolos utilizados pertenecen a una sucesión de protocolos o a un
conjunto de protocolos relacionados entre sí. Este conjunto de protocolos se denomina
TCP/IP.
Entre otros, contiene los siguientes protocolos:
•HTTP
•FTP
•ARP
•ICMP
•IP
•TCP
•UDP
•SMTP
•Telnet
•NNTP

1.9 PRACTICA DE INSTALACIÓN DE SERVIDOR PROXY.

14

Agropecuaria.


1.9.1 INSTALAR EL SOFWARE ANALOGICX PROXY, EN LA MAQUINA
QUE VA SER EL SERVIDOR PROXY.
AnalogX Proxy es un pequeño servidor, muy fácil de usar, que permite a cualquier
máquina conectada a la red transmitir sus peticiones a la máquina central “la que tiene la
conexión a Internet” esta ultima responde a las clientes tomando la funcion de puerta de
enlace y permite la conexión a internet de las demas de su red.

Instalacion:

Paso 1.- Ejecutar el Archivo ProxyI.exe

Paso 2.- Aparece la siguiente ventana aceptamos el acuerdo de Uso del Software

15

Agropecuaria.

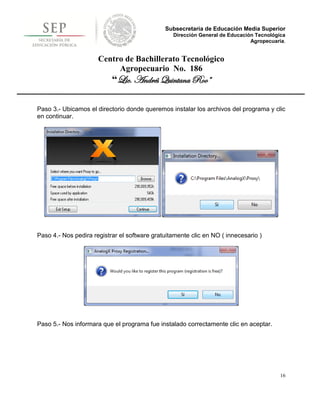

Paso 3.- Ubicamos el directorio donde queremos instalar los archivos del programa y clic
en continuar.

Paso 4.- Nos pedira registrar el software gratuitamente clic en NO ( innecesario )

Paso 5.- Nos informara que el programa fue instalado correctamente clic en aceptar.

16

Agropecuaria.


Configuración:

Paso 1. -Ejecutar la aplicación

-Si es windows XP y esta activado el firewall nos pedirá desactivarlo

Paso 2.- En la barra de programas en ejecución damos clic derecho al icono y
seleccionamos la opción configure

17

Agropecuaria.

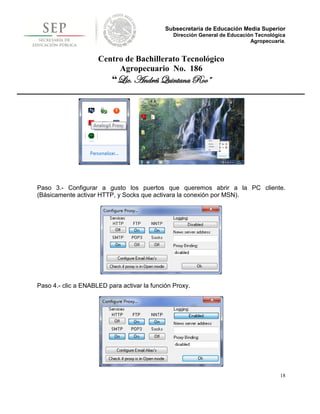

Paso 3.- Configurar a gusto los puertos que queremos abrir a la PC cliente.
(Básicamente activar HTTP, y Socks que activara la conexión por MSN).

Paso 4.- clic a ENABLED para activar la función Proxy.

18

Agropecuaria.


Clic para ver información

1.9.2 CONFIGURAR EL GRUPO DE TRABAJO DE LAS 3
COMPUTADORAS DONDE SE VA TRABAJAR.

 Servidor proxy
 2 clientes.

Inicio/panel de control/sistema

19

Agropecuaria.


Clic en la pestaña “nombre de equipo” /cambiar

1.9.3 CONFIGURA LA IP DE LA MÁQUINA QUE VA SER EL SERVIDOR
PROXY.

Inicio/panel de control/centro de redes y recursos compartidos.

Una vez que entremos aquí, clic en cambiar configuración del adaptador
20

Agropecuaria.


Clic derecho/propiedades/ protocolo de internet version 4 (TCP/IPv4)/clic en propiedades

Te aparecera esta ventana donde vas a configurar la direccion IP

21

Agropecuaria.


1.9.4 CONFIGURA LAS IP DE LAS 2 MÁQUINAS QUE VAN HACER LOS
CLIENTES.

Inicio/panel de control/conexiones de red

22

Agropecuaria.

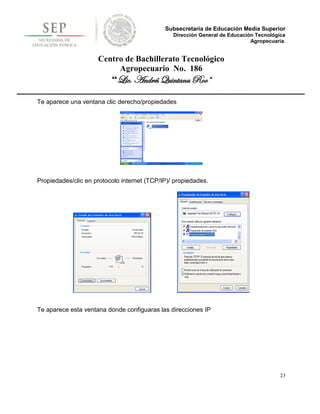

Te aparece una ventana clic derecho/propiedades

Propiedades/clic en protocolo internet (TCP/IP)/ propiedades.

Te aparece esta ventana donde configuaras las direcciones IP

23

Agropecuaria.

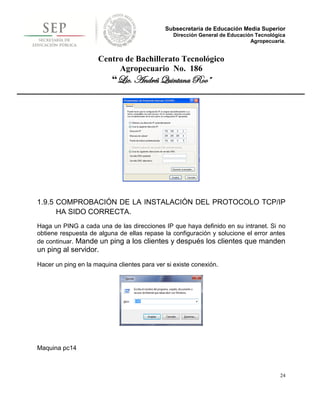

1.9.5 COMPROBACIÓN DE LA INSTALACIÓN DEL PROTOCOLO TCP/IP
HA SIDO CORRECTA.
Haga un PING a cada una de las direcciones IP que haya definido en su intranet. Si no
obtiene respuesta de alguna de ellas repase la configuración y solucione el error antes
de continuar. Mande un ping a los clientes y después los clientes que manden
un ping al servidor.
Hacer un ping en la maquina clientes para ver si existe conexión.

Maquina pc14

24

Agropecuaria.

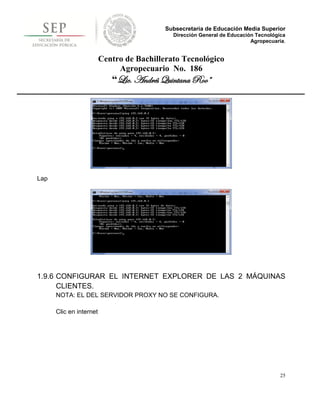

Lap

1.9.6 CONFIGURAR EL INTERNET EXPLORER DE LAS 2 MÁQUINAS
CLIENTES.
NOTA: EL DEL SERVIDOR PROXY NO SE CONFIGURA.

Clic en internet

25

Agropecuaria.


Clic en herramientas/opciones de internet.

Clic en la pestaña conexiones/ configuración LAN

26

Agropecuaria.


Activar la casilla servidor proxy/ poner la dirección IP del servidor y el puerto.

Abrir el Internet Explorer para verificar que funcione

27

Agropecuaria.


CONCLUSIÓN

Es el servidor que actúa de intermediario de forma que el servidor que recibe una
petición no conoce quién es el cliente que verdaderamente está detrás de esa petición.
La implementación de un software intermediario proxy mejora las condiciones de
Conectividad de los equipos informáticos que conforman la red de los centros de
Cómputo, minimizando notablemente fallos o caídas en las conexiones y Mejorando el
rendimiento. En esta práctica tuvimos dificultades para realizar ya que al instalar
analogicX proxy se debe trabajar en Windows Xp todas las máquinas.
Un proxy permite a otros equipos conectarse a una red de forma indirecta a través de él.
Cuando un equipo de la red desea acceder a una información o recurso, es realmente el
proxy quien realiza la comunicación y a continuación traslada el resultado al equipo
inicial.

28

Agropecuaria.


BIBLIOGRAFÍA

html.rincondelvago.com/instalacion-de-un-servidor-proxy.htm

http://docente.ucol.mx/al008364/public_html/redes/tarea4.htm

https://es.wikipedia.org/wiki/Proxy

http://es.kioskea.net/contents/lan/proxy.php3

http://windowsespanol.about.com/od/RedesYDispositivos/ss/Configurar-Proxy_2.htm

http://www.bloodzone.net/forums/f10/guia-t%E9cnica-%93uso-y-configuraci%F3n-del-
analogx-proxy-10034/

http://www.google.com.mx/url?sa=t&rct=j&q=conclusion%20servidor%20proxyque%20es
&source=web&cd=21&ved=0CCsQFjAAOBQ&url=http%3A%2F%2Fsadinformacion.files.
wordpress.com%2F2013%2F03%2Fservidores

29

Investigacion y practica servidor proxy

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Investigacion y practica servidor proxy

Investigacion y practica servidor proxy
