Una tarjeta madre es la tarjeta de circuito principal de un sistema electrónico como una computadora, que integra los componentes principales como el microprocesador, memoria y puertos. Una tarjeta madre típica contiene ranuras para tarjetas de expansión y memoria RAM. Aunque algunos sistemas usan un diseño de plano posterior en vez de una tarjeta madre, la mayoría de computadoras personales usan un diseño de tarjeta madre debido a su menor costo de producción.

1. Tarjeta madre Una tarjeta madre es la central o primaria tarjeta de circuito de un sistema de computo u otro sistema electrónico complejo. Una computadora típica con el microprocesador , memoria principal, y otros componentes básicos de la tarjeta madre. Otros componentes de la computadora tal como almacenamiento externo, circuitos de control para video y sonido , y dispositivos periféricos son unidos a la tarjeta madre vía conectores o cables de alguna clase. La tarjeta madre es el componente principal de un computador personal . Es el componente que integra a todos los demás. Escoger la correcta puede ser difícil ya que existen miles. Estos son los elementos que se deben considerar:

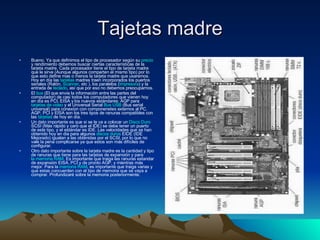

2. Tajetas madre Bueno. Ya que definimos el tipo de procesador según su precio y rendimiento debemos buscar ciertas características de la tarjeta madre. Cada procesador tiene el tipo de tarjeta madre que le sirve (Aunque algunos comparten el mismo tipo) por lo que esto define mas o menos la tarjeta madre que usaremos. Hoy en día las tarjetas madres traen incorporados los puertos seriales (Ratón, Scanner , etc ), los paralelos ( Impresora ) y la entrada de teclado , así que por eso no debemos preocuparnos. El bus (El que envia la información entre las partes del computador) de casi todos los computadores que vienen hoy en día es PCI, EISA y los nuevos estándares: AGP para tarjetas de video y el Universal Serial Bus USB (Bus serial universal) para conexion con componenetes externos al PC. AGP, PCI y EISA son los tres tipos de ranuras compatibles con las tarjetas de hoy en día. Un dato importante es que si se le va a colocar un Disco Duro SCSI (Más rápido y caro que el IDE) se debe tener un puerto de este tipo, y el estándar es IDE. Las velocidades que se han obtenido hoy en dia para algunos discos duros EIDE (IDE Mejorado) igualan a las obtenidas por el SCSI, por lo que no vale la pena complicarse ya que estos son más difíciles de configurar. Otro dato importante sobre la tarjeta madre es la cantidad y tipo de ranuras que tiene para las tarjetas de expansión y para la memoria RAM . Es importante que traiga las ranuras estandar de expansión EISA, PCI y de pronto AGP, y mientras más mejor. Para la memoria RAM , es importante que traiga varias y que estas concuerden con el tipo de memoria que se vaya a comprar. Profundizaré sobre la memoria posteriormente.

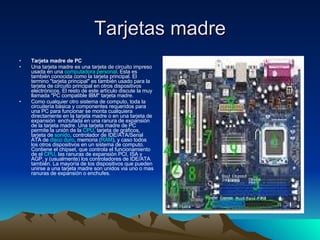

3. Tarjetas madre Tarjeta madre de PC Una tarjeta madre es una tarjeta de circuito impreso usada en una computadora personal . Esta es también conocida como la tarjeta principal. El termino "tarjeta principal" es también usado para la tarjeta de circuito principal en otros dispositivos electrónicos. El resto de este artículo discute la muy llamada "PC compatible IBM" tarjeta madre. Como cualquier otro sistema de computo, toda la circuitería básica y componentes requeridos para una PC para funcionar se monta cualquiera directamente en la tarjeta madre o en una tarjeta de expansión enchufada en una ranura de expansión de la tarjeta madre. Una tarjeta madre de PC permite la unión de la CPU , tarjeta de gráficos, tarjeta de sonido , controlador de IDE/ATA/Serial ATA de disco duro , memoria ( RAM ), y caso todos los otros dispositivos en un sistema de computo. Contiene el chipset, que controla el funcionamiento de el CPU , las ranuras de expansión PCI, ISA y AGP, y (usualmente) los controladores de IDE/ATA también. La mayoría de los dispositivos que pueden unirse a una tarjeta madre son unidos via uno o mas ranuras de expansión o enchufes.

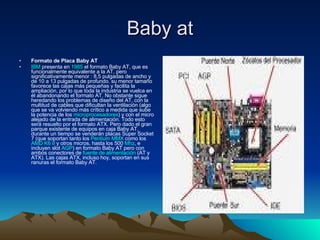

4. Baby at Formato de Placa Baby AT IBM presenta en 1985 el formato Baby AT, que es funcionalmente equivalente a la AT, pero significativamente menor : 8,5 pulgadas de ancho y de 10 a 13 pulgadas de profundo. su menor tamaño favorece las cajas más pequeñas y facilita la ampliación, por lo que toda la industria se vuelca en él abandonando el formato AT. No obstante sigue heredando los problemas de diseño del AT, con la multitud de cables que dificultan la ventilación (algo que se va volviendo más crítico a medida que sube la potencia de los microprocesadores ) y con el micro alejado de la entrada de alimentación. Todo esto será resuelto por el formato ATX. Pero dado el gran parque existente de equipos en caja Baby AT, durante un tiempo se venderán placas Super Socket 7 (que soportan tanto los Pentium MMX como los AMD K6 II y otros micros, hasta los 500 Mhz , e incluyen slot AGP ) en formato Baby AT pero con ambos conectores de fuente de alimentación (AT y ATX). Las cajas ATX, incluso hoy, soportan en sus ranuras el formato Baby AT.

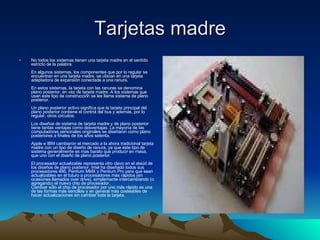

5. Tarjetas madre No todos los sistemas tienen una tarjeta madre en el sentido estricto de la palabra. En algunos sistemas, los componentes que por lo regular se encuentran en una tarjeta madre, se ubican en una tarjeta adaptadora de expansión conectada a una ranura. En estos sistemas, la tarjeta con las ranuras se denomina plano posterior, en vez de tarjeta madre. A los sistemas que usan este tipo de construcción se les llama sistema de plano posterior. Un plano posterior activo significa que la tarjeta principal del plano posterior contiene el control del bus y además, por lo regular, otros circuitos. Los diseños de sistema de tarjeta madre y de plano posterior tiene tantas ventajas como desventajas. La mayoría de las computadoras personales originales se diseñaron como plano posteriores a finales de los años setenta. Apple e IBM cambiaron el mercado a la ahora tradicional tarjeta madre con un tipo de diseño de ranura, ya que este tipo de sistema generalmente es mas barato que producir en masa, que uno con el diseño de plano posterior. El procesador actualizable representa otro clavo en el ataúd de los diseños de plano posterior. Intel ha diseñado todos sus procesadores 486, Pentium MMX y Pentium Pro para que sean actualizables en el futuro a procesadores más rápidos (en ocasiones llamados over drive), simplemente intercambiando (o agregando) el nuevo chip de procesador. Cambiar sólo el chip de procesador por uno más rápido es una de las formas más sencillas y en general más costeables de hacer actualizaciones sin cambiar toda la tarjeta.

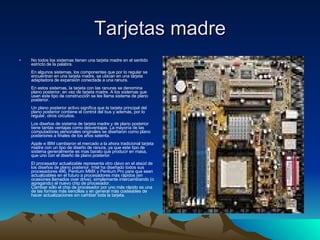

6. Tarjetas madre No todos los sistemas tienen una tarjeta madre en el sentido estricto de la palabra. En algunos sistemas, los componentes que por lo regular se encuentran en una tarjeta madre, se ubican en una tarjeta adaptadora de expansión conectada a una ranura. En estos sistemas, la tarjeta con las ranuras se denomina plano posterior, en vez de tarjeta madre. A los sistemas que usan este tipo de construcción se les llama sistema de plano posterior. Un plano posterior activo significa que la tarjeta principal del plano posterior contiene el control del bus y además, por lo regular, otros circuitos. Los diseños de sistema de tarjeta madre y de plano posterior tiene tantas ventajas como desventajas. La mayoría de las computadoras personales originales se diseñaron como plano posteriores a finales de los años setenta. Apple e IBM cambiaron el mercado a la ahora tradicional tarjeta madre con un tipo de diseño de ranura, ya que este tipo de sistema generalmente es mas barato que producir en masa, que uno con el diseño de plano posterior. El procesador actualizable representa otro clavo en el ataúd de los diseños de plano posterior. Intel ha diseñado todos sus procesadores 486, Pentium MMX y Pentium Pro para que sean actualizables en el futuro a procesadores más rápidos (en ocasiones llamados over drive), simplemente intercambiando (o agregando) el nuevo chip de procesador. Cambiar sólo el chip de procesador por uno más rápido es una de las formas más sencillas y en general más costeables de hacer actualizaciones sin cambiar toda la tarjeta.
