Tarjeta Madre
 Como su nombre lo indica, la tarjeta madre funciona como
una placa "materna", que toma la forma de un gran circuito
impreso con conectores para tarjetas de expansión, módulos
de memoria, el procesador, etc.

Tarjeta Madre
 Su función es la de integrar los demás componentes de la
Computadora, como son: el procesador, memoria, discos
duros, unidades de almacenamiento, además de
proporcionar puertos para la Entrada/Salida.

Conectores de entrada y salida
 Son interfaces para conectar dispositivos mediante cables.
 Tiene las siguientes partes:
 Conector VGA: Permiten conectar el monitor.
 Un puerto paralelo: Permite conectar impresoras antiguas.
 Un puerto LAN: Permiten conectar el ordenador a una red. Corresponde a
una tarjeta de red integrada a la placa madre.
 Puertos USB: Permiten conectar periféricos más recientes
 Puerto de audio: Permiten conectar altavoces, o bien un sistema de
sonido de alta fidelidad o un micrófono,
 Un puerto serie: Permite conectar periféricos antiguos
 Puertos de Mouse Y Teclado

Conectores de entrada y salida

Fuente de poder
 Es el componente eléctrico/electrónico que
cambia la corriente alterna (AC) proveniente
de un tomacorriente a corriente directa (DC),
que es la que utiliza el computador
(computadora u ordenador)

Conector ATX
Conectores de alimentación ATX son los tipos específicos de
conectores diseñados para conectar un ordenador de la fuente de
alimentación ATX a la placa madre.
Una hembra de tipo ATX conector de alimentación se extiende
desde la fuente de alimentación para conectar a la placa base.
Este conector es el que va con la fuente de poder, y es el
encargado de dar energía a la placa madre

Conectores internos y conectores
eléctricos
 Hay dos tipos de conectores, los conectores o
interfaces de "datos" y los conectores propiamente
eléctricos.
 Las interfaces de datos conectan los dispositivos a la
placa y las conexiones eléctricas conectan la fuente de
alimentación a los dispositivos incluida la placa.
 En los conectores internos estarían los conectores de la
unidad de disco y disquete

Conectores internos y conectores
eléctricos

La Bios
 Es un pequeño programa incorporado en un chip de la
placa base. Su finalidad es mantener cierta información
básica en el arranque de la computadora. Esta información
puede ser la configuración de nuestro disco duro, fecha
hora del sistema prioridad de arranque desde la red etc.
 Una de las características de esta memoria es que es una
memoria ROM es decir no se borra cuando apagamos el
computador. Cuando apagamos, la configuración
permanece grabada gracias a una pila de 3 voltios que
incorpora el computador

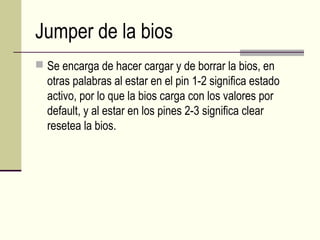

Jumper de la bios
 Se encarga de hacer cargar y de borrar la bios, en
otras palabras al estar en el pin 1-2 significa estado
activo, por lo que la bios carga con los valores por
default, y al estar en los pines 2-3 significa clear
resetea la bios.

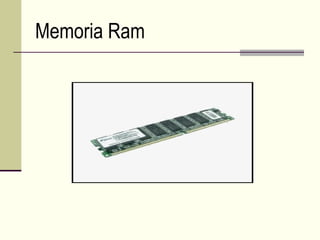

Conectores de la RAM
 Se denominan ranuras de memoria al lugar en la placa
donde se colocan las memorias. El número de
ranuras no es fijo depende de la placa madre.

Cache
 Sirve para facilitar una transferencia mas rapida de
instrucciones y datos al procesador. Igual que la RAM,
el cache es un área de almacenamiento de alta
velocidad para las instrucciones de los programas y los
datos, pero es 10 veces mas rapida que la RAM y
mucho mas cara. Con solo una fraccion de la capacidad
de la RAM, la memoria caché sólo contiene las
instrucciones y los datos que es probable que el
procesador necesite enseguida.

Memoria Rom
 Es una memoria no volatil, porque el ordenador puede
leer información de ella pero nunca escribir información
nueva. Todos los ordenadores cuentan con dispositivos
de ROM que contienen las instrucciones de arranque y
otra informacion. La información en la ROM se graba
permanentemente cuando se hace el ordenador, pero
no hay manera de reemplazarla a menos que se
cambie el chip de ROM.

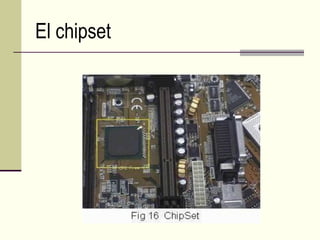

El chipset
 El chipset es un circuito electrónico cuya función
consiste en coordinar la transferencia de datos entre los
distintos componentes del ordenador (incluso el
procesador y la memoria). Teniendo en cuenta que el
chipset está integrado a la placa madre, resulta de suma
importancia elegir una placa madre que incluya un
chipset reciente para maximizar la capacidad de
actualización del ordenador.

Socket
 Matriz de pequeños agujeros (zócalo) existente en una
placa madre donde encajan, sin dificultad, los pines de
un microprocesador; dicha matriz, denominada Pin grid
array o simplemente PGA, permite la conexión entre el
microprocesador y dicha placa base.

Pila de litio
 Es la que esta encargada de mantener al dia la
información existente, como es mantener
actualizada la hora, fecha, etc.

Frontal Panel
 Estos pines son los encargados de lo que es la luz
de encendido, de reinicio o reset y de la bocina o
beep que suena en el pc.


Conectores sata
 Estos son los conectores para el nuevo standard de
discos duros conocidos como sata2

Ventilador
 Sirve para mantener en temperatura estable a la
placa madre

ACTIVIDAD #8
 Realice un mapa mental relacionado con la
Tarjeta Madre y sus partes.

¿Cómo trasladan los datos las
computadoras hacia y desde los
dispositivos periféricos?
 Cuando se instala un periférico, se crea una
conexión para que fluyan los datos entre el
dispositivo y la computadora.

 Una parte del bus de datos comunica la
memoria RAM y el microprocesador, éste
segmento de bus se conoce cómo Bus de
Expansión o bus de Entrada/Salida.
 Cuando los datos se desplazan por el bus de
expansión, recorren ranuras de expansión,
tarjetas de expansión, puertos y cables.

¿Qué es una ranura de expansión?
 Es un socket largo y estrecho en la tarjeta
madre dónde se conecta una tarjeta de
expansión.
 Una tarjeta de expansión es una tarjeta de
circuitos que permite a la computadora
controlar un dispositivo de almacenamiento,
de entrada o de salida.

Tipos de Ranuras de Expansión
 Ranuras PCI
 Ranuras AGP
 Ranuras PCI Express

Ranuras PCI (Interconexión de
Componentes Periféricos)
 Ranuras PCI (Interconexión de
 Ranuras de expansión en las que se puede
conectar tarjetas de: sonido, de video, de red,
módem, entre otros.

 Ranuras PCI (Interconexión de
 Cuenta con una función llamada "bus master"
ó mando a nivel de bus, que permite trabajar
de manera directa con los dispositivos y la
memoria RAM sin que intervenga el
microprocesador.

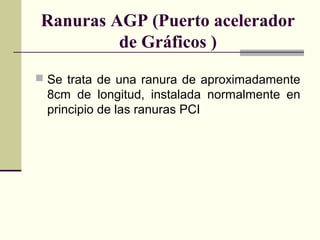

Ranuras AGP (Puerto acelerador
de Gráficos )
 Este tipo de ranura-puerto fue desarrollado
por Intel y lanzado al mercado en 1997.
 Cuenta con una función llamada DMA
("Direct Memory Access") lo cuál permite
trabajar de manera directa con los
dispositivos y la memoria RAM sin que
intervenga el microprocesador.

de Gráficos )
 Se utilizan especialmente para tarjetas
gráficas.
 Muestran su verdadera potencia en juegos y
aplicaciones 3D.
 Comienzan a ser reemplazadas por las
ranuras PCI Express.

de Gráficos )

de Gráficos )
 Se trata de una ranura de aproximadamente
8cm de longitud, instalada normalmente en
principio de las ranuras PCI

Ranuras PCI Express (Interconexión
de Componentes Periféricos en modo
inmediato)
Este tipo de ranura fue desarrollado por Intel y
lanzado al mercado en 2004, con una forma de
transmisión de tipo serial(mientras el PCI lo
hace de forma paralela).
PCI Express es abreviado como PCI-E o PCIe

inmediato)
Permite conexión y cambio en caliente.
Implementa funciones de ahorro de energía

inmediato)
Permite conexión y cambio en caliente.
Implementa funciones de ahorro de energía
El más usado es PCIe x16, usado para
conectar la tarjeta gráfica.

Tarjeta Gráfica
 La tarjeta gráfica, recibe la información
procedente del CPU y realiza las operaciones
gráficas en un procesador especializado, el
resultado de estas operaciones gráficas se
almacenan en la memoria de la tarjeta gráfica
(RAM de video) desde donde son
transmitidos al monitor a través de un
conversor digital analógico. .

Tarjeta Gráfica
 La calidad de las
imágenes que puede
representar se denomina
Resolución GráficaResolución Gráfica
(Cantidad de puntos o
píxeles que se pueden
representar en forma
horizontal y vertical en la
pantalla), y depende del
tipo de tarjetas: VGA,
SuperVGA o UltraVGA.
 .

Tarjeta de Sonido
 Tiene una doble función: Cuando se utiliza
como dispositivo de entrada, es la encargada
de convertir la información analógica de
entrada a digital, para poder ser almacenada
en el computador.
 Cuando se utiliza como dispositivo de salida,
convierte la información digital a analógica
para poder ser reproducido en unos
altavoces.

Tarjeta de Red
 Es el dispositivo en donde se conectan los
cables de una red, y se encarga de recibir y
transmitir datos a través de una red.
 Una red es un sistema de computadoras
conectadas que comparten recursos: datos,
información y periféricos. Por medio de una
red, las computadoras pueden compartir
periféricos, como una impresora o un
escáner

Tarjeta de Modem
 El módem es un dispositivo utilizado para
comunicar dos o más computadoras a través
de la línea telefónica.
 Son dispositivos que transforman las señales
digitales del computador en una señal
telefónica analógica y viceversa,
permitiéndole al computador transmitir y
recibir información por la línea telefónica
convencional.

Tarjeta de televisión
 Una tarjeta sintonizadora de televisión es
un periférico que permite ver los distintos
tipos de televisión en el monitor de
computadora.
 La señal de televisión entra por el chip y en la
toma de antena de la sintonizadora la señal
puede proceder de una antena (externa o
portátil) o bien de la emisión de televisión por
cable.
