El documento resume las principales partes y funciones de una placa madre. Explica que la placa madre conecta todos los componentes internos como discos duros, unidades ópticas y tarjetas de expansión. También alberga el microprocesador y distribuye la electricidad a los diferentes elementos. Además, describe los diferentes tipos de conectores, ranuras y memorias que incluye una placa madre.

1. La Placa Madre Con Sus
Partes Y Piezas
Instalación de Hardware

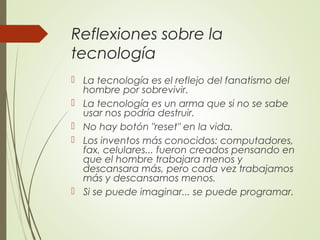

2. Reflexiones sobre la
tecnología
 La tecnología es el reflejo del fanatismo del
hombre por sobrevivir.
 La tecnología es un arma que si no se sabe
usar nos podría destruir.
 No hay botón "reset" en la vida.
 Los inventos más conocidos: computadores,
fax, celulares... fueron creados pensando en
que el hombre trabajara menos y
descansara más, pero cada vez trabajamos
más y descansamos menos.
 Si se puede imaginar... se puede programar.

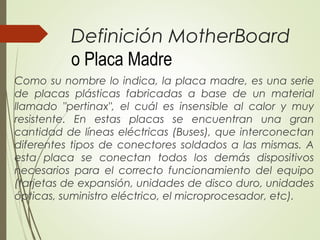

3. Definición MotherBoard
o Placa Madre
Como su nombre lo indica, la placa madre, es una serie
de placas plásticas fabricadas a base de un material
llamado "pertinax", el cuál es insensible al calor y muy
resistente. En estas placas se encuentran una gran
cantidad de líneas eléctricas (Buses), que interconectan
diferentes tipos de conectores soldados a las mismas. A
esta placa se conectan todos los demás dispositivos
necesarios para el correcto funcionamiento del equipo
(tarjetas de expansión, unidades de disco duro, unidades
ópticas, suministro eléctrico, el microprocesador, etc).

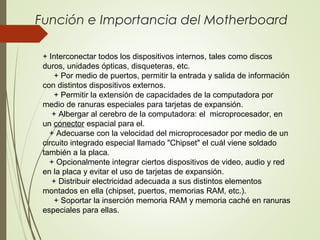

4. Función e Importancia del Motherboard
+ Interconectar todos los dispositivos internos, tales como discos
duros, unidades ópticas, disqueteras, etc.
+ Por medio de puertos, permitir la entrada y salida de información
con distintos dispositivos externos.
+ Permitir la extensión de capacidades de la computadora por
medio de ranuras especiales para tarjetas de expansión.
+ Albergar al cerebro de la computadora: el microprocesador, en
un conector espacial para el.
+ Adecuarse con la velocidad del microprocesador por medio de un
circuito integrado especial llamado "Chipset" el cuál viene soldado
también a la placa.
+ Opcionalmente integrar ciertos dispositivos de video, audio y red
en la placa y evitar el uso de tarjetas de expansión.
+ Distribuir electricidad adecuada a sus distintos elementos
montados en ella (chipset, puertos, memorias RAM, etc.).
+ Soportar la inserción memoria RAM y memoria caché en ranuras
especiales para ellas.

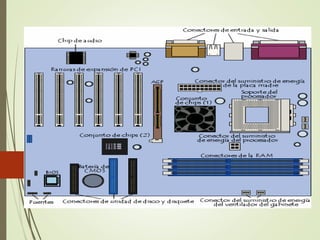

5. Placa Madre
http://www.newegg.com/Motherboards/Category/ID-20?Tpk=motherboard

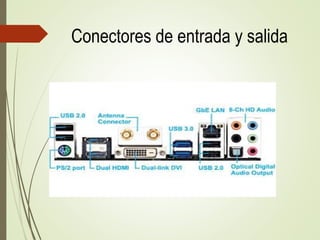

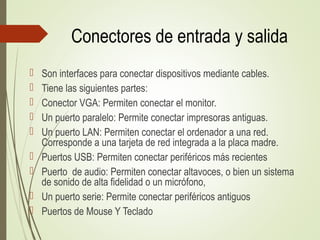

6. Conectores de entrada y salida
 Son interfaces para conectar dispositivos mediante cables.
 Tiene las siguientes partes:
 Conector VGA: Permiten conectar el monitor.
 Un puerto paralelo: Permite conectar impresoras antiguas.
 Un puerto LAN: Permiten conectar el ordenador a una red.
Corresponde a una tarjeta de red integrada a la placa madre.
 Puertos USB: Permiten conectar periféricos más recientes
 Puerto de audio: Permiten conectar altavoces, o bien un sistema
de sonido de alta fidelidad o un micrófono,
 Un puerto serie: Permite conectar periféricos antiguos
 Puertos de Mouse Y Teclado

7. Conectores de entrada y salida

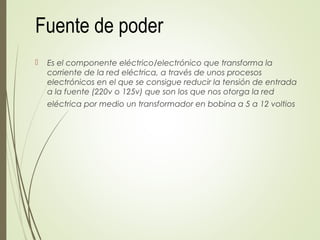

8. Fuente de poder
 Es el componente eléctrico/electrónico que transforma la
corriente de la red eléctrica, a través de unos procesos
electrónicos en el que se consigue reducir la tensión de entrada
a la fuente (220v o 125v) que son los que nos otorga la red
eléctrica por medio un transformador en bobina a 5 a 12 voltios

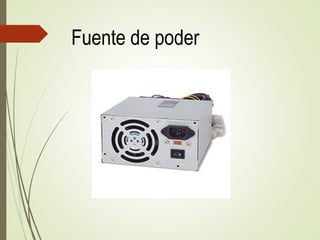

9. Fuente de poder

10. Conector ATX
Conectores de alimentación ATX son los tipos específicos de
conectores diseñados para conectar un ordenador de la fuente de
alimentación ATX a la placa madre. Son del tipo Molex, lo que
significa que se construyen de metal pins establecido a través de
una matriz de nylon. Una hembra de tipo ATX conector de
alimentación se extiende desde la fuente de alimentación ATX a
conectar a la placa base. La matriz de nylon en la vida moderna
conectores de alimentación ATX puede contener 20 o 24 pines,
dependiendo de la potencia necesaria para el procesador
equipado.
Este conector es el que va con la fuente de poder, y es el
encargado de dar energía a la placa madre

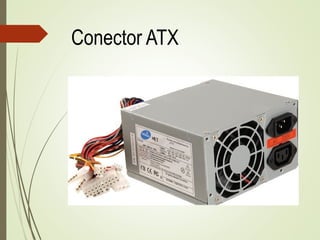

11. Conector ATX

12. Ranuras de expansión
 Son compartimientos en los que se puede insertar tarjetas de
expansión..
 Existen varios tipos de ranuras:
 ISA: Permiten insertar ranuras ISA. Las más lentas las de 16 bits.
 VLB: Se utilizaba para instalar tarjetas gráficas.
 PCI: Se utilizan para conectar tarjetas más rápidas que las tarjetas
ISA y se ejecutan a 32 bits.
 AGP: Es un puerto rápido para tarjetas gráficas.
 AMR: Se utiliza para conectar tarjetas miniatura construidas para
PC.

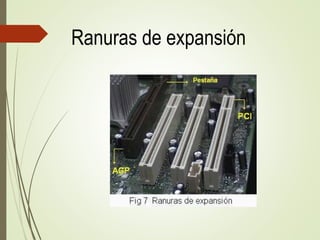

13. Ranuras de expansión

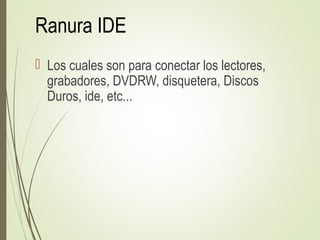

14. Ranura IDE
 Los cuales son para conectar los lectores,
grabadores, DVDRW, disquetera, Discos
Duros, ide, etc...

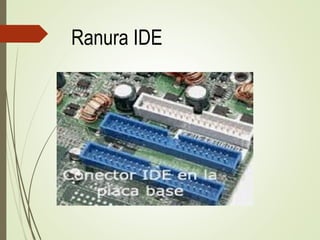

15. Ranura IDE

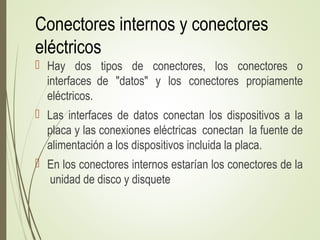

16. Conectores internos y conectores
eléctricos
 Hay dos tipos de conectores, los conectores o
interfaces de "datos" y los conectores propiamente
eléctricos.
 Las interfaces de datos conectan los dispositivos a la
placa y las conexiones eléctricas conectan la fuente de
alimentación a los dispositivos incluida la placa.
 En los conectores internos estarían los conectores de la
unidad de disco y disquete

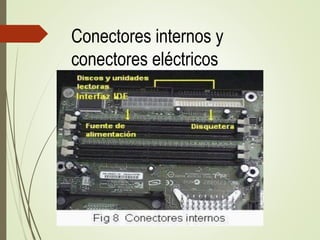

17. Conectores internos y
conectores eléctricos

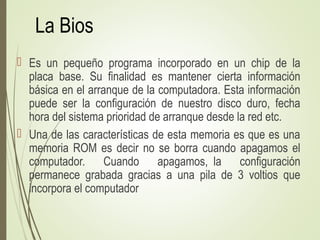

18. La Bios
 Es un pequeño programa incorporado en un chip de la
placa base. Su finalidad es mantener cierta información
básica en el arranque de la computadora. Esta información
puede ser la configuración de nuestro disco duro, fecha
hora del sistema prioridad de arranque desde la red etc.
 Una de las características de esta memoria es que es una
memoria ROM es decir no se borra cuando apagamos el
computador. Cuando apagamos, la configuración
permanece grabada gracias a una pila de 3 voltios que
incorpora el computador

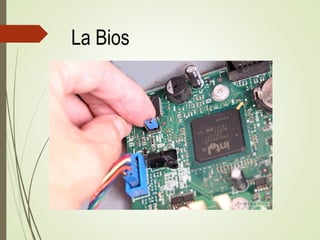

19. La Bios

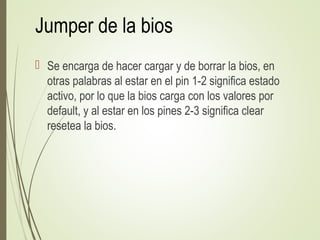

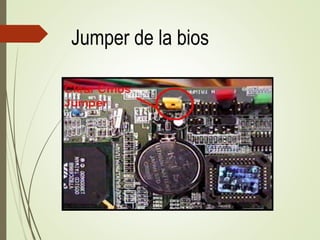

20. Jumper de la bios
 Se encarga de hacer cargar y de borrar la bios, en
otras palabras al estar en el pin 1-2 significa estado
activo, por lo que la bios carga con los valores por
default, y al estar en los pines 2-3 significa clear
resetea la bios.

21. Jumper de la bios

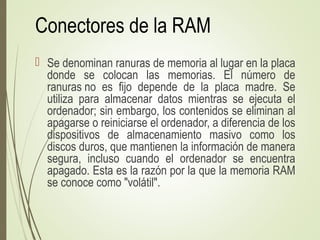

22. Conectores de la RAM
 Se denominan ranuras de memoria al lugar en la placa
donde se colocan las memorias. El número de
ranuras no es fijo depende de la placa madre. Se
utiliza para almacenar datos mientras se ejecuta el
ordenador; sin embargo, los contenidos se eliminan al
apagarse o reiniciarse el ordenador, a diferencia de los
dispositivos de almacenamiento masivo como los
discos duros, que mantienen la información de manera
segura, incluso cuando el ordenador se encuentra
apagado. Esta es la razón por la que la memoria RAM
se conoce como "volátil".

23. Conectores de la RAM

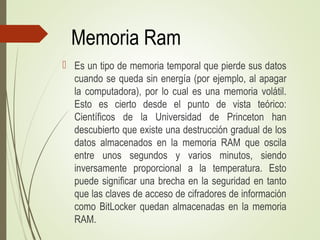

24. Memoria Ram
 Es un tipo de memoria temporal que pierde sus datos
cuando se queda sin energía (por ejemplo, al apagar
la computadora), por lo cual es una memoria volátil.
Esto es cierto desde el punto de vista teórico:
Científicos de la Universidad de Princeton han
descubierto que existe una destrucción gradual de los
datos almacenados en la memoria RAM que oscila
entre unos segundos y varios minutos, siendo
inversamente proporcional a la temperatura. Esto
puede significar una brecha en la seguridad en tanto
que las claves de acceso de cifradores de información
como BitLocker quedan almacenadas en la memoria
RAM.

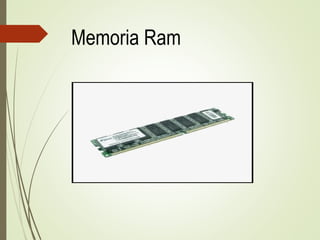

25. Memoria Ram

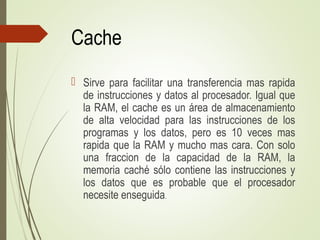

26. Cache
 Sirve para facilitar una transferencia mas rapida
de instrucciones y datos al procesador. Igual que
la RAM, el cache es un área de almacenamiento
de alta velocidad para las instrucciones de los
programas y los datos, pero es 10 veces mas
rapida que la RAM y mucho mas cara. Con solo
una fraccion de la capacidad de la RAM, la
memoria caché sólo contiene las instrucciones y
los datos que es probable que el procesador
necesite enseguida.

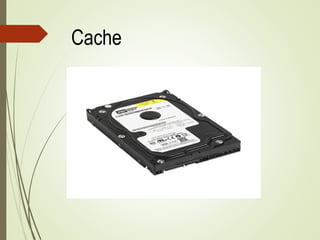

27. Cache

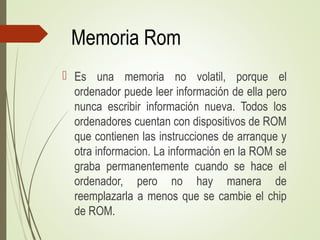

28. Memoria Rom
 Es una memoria no volatil, porque el
ordenador puede leer información de ella pero
nunca escribir información nueva. Todos los
ordenadores cuentan con dispositivos de ROM
que contienen las instrucciones de arranque y
otra informacion. La información en la ROM se
graba permanentemente cuando se hace el
ordenador, pero no hay manera de
reemplazarla a menos que se cambie el chip
de ROM.

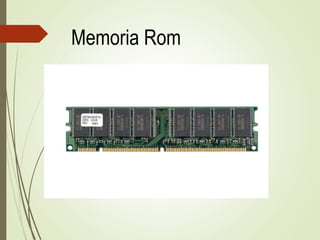

29. Memoria Rom

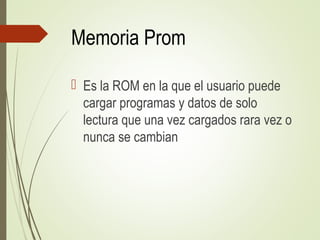

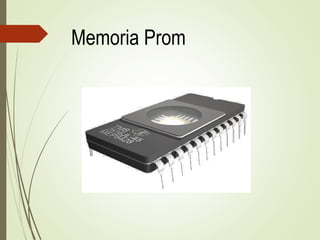

30. Memoria Prom
 Es la ROM en la que el usuario puede
cargar programas y datos de solo
lectura que una vez cargados rara vez o
nunca se cambian

31. Memoria Prom

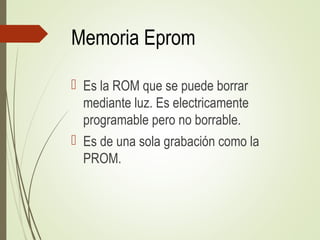

32. Memoria Eprom
 Es la ROM que se puede borrar
mediante luz. Es electricamente
programable pero no borrable.
 Es de una sola grabación como la
PROM.

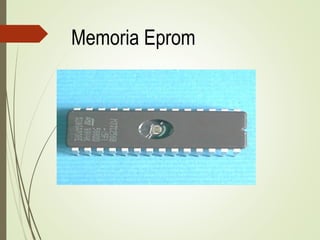

33. Memoria Eprom

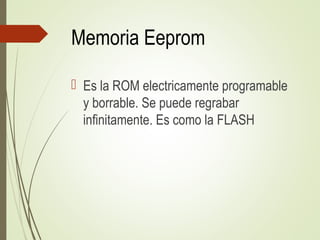

34. Memoria Eeprom
 Es la ROM electricamente programable
y borrable. Se puede regrabar
infinitamente. Es como la FLASH

35. Memoria Eeprom

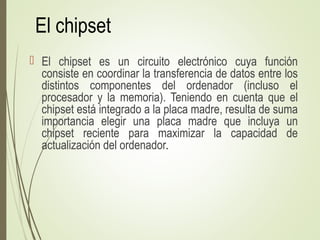

36. El chipset
 El chipset es un circuito electrónico cuya función
consiste en coordinar la transferencia de datos entre los
distintos componentes del ordenador (incluso el
procesador y la memoria). Teniendo en cuenta que el
chipset está integrado a la placa madre, resulta de suma
importancia elegir una placa madre que incluya un
chipset reciente para maximizar la capacidad de
actualización del ordenador.

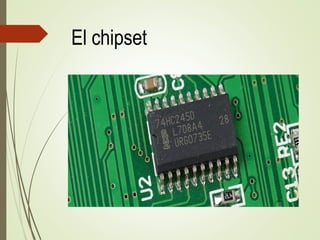

37. El chipset

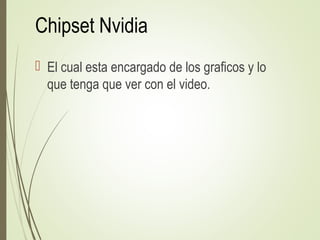

38. Chipset Nvidia
 El cual esta encargado de los graficos y lo
que tenga que ver con el video.

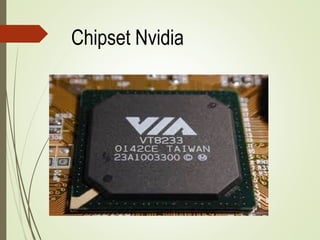

39. Chipset Nvidia

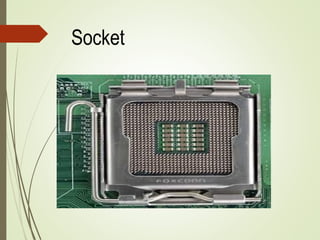

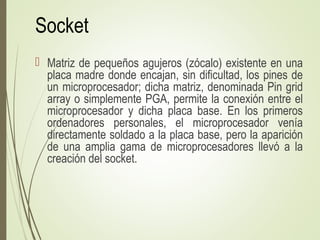

40. Socket
 Matriz de pequeños agujeros (zócalo) existente en una
placa madre donde encajan, sin dificultad, los pines de
un microprocesador; dicha matriz, denominada Pin grid
array o simplemente PGA, permite la conexión entre el
microprocesador y dicha placa base. En los primeros
ordenadores personales, el microprocesador venía
directamente soldado a la placa base, pero la aparición
de una amplia gama de microprocesadores llevó a la
creación del socket.

41. Socket

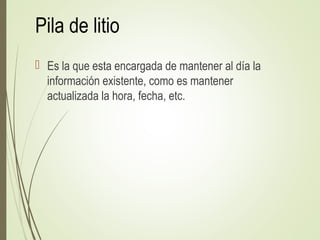

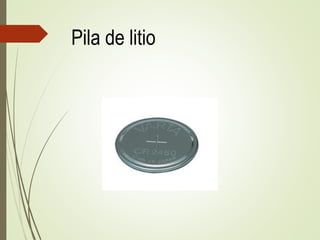

42. Pila de litio
 Es la que esta encargada de mantener al día la
información existente, como es mantener
actualizada la hora, fecha, etc.

43. Pila de litio

44. Frontal Panel
 Estos pines son los encargados de lo que es la luz
de encendido, de reinicio o reset y de la bocina o
beep que suena en el pc.

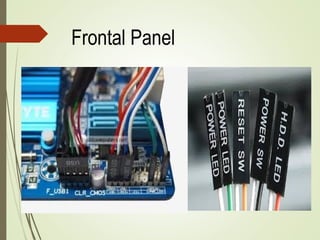

45. Frontal Panel

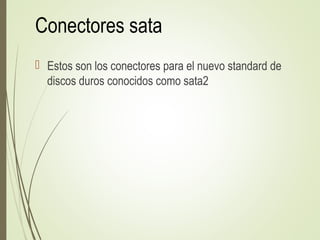

46. Conectores sata
 Estos son los conectores para el nuevo standard de
discos duros conocidos como sata2

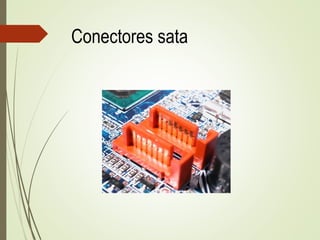

47. Conectores sata

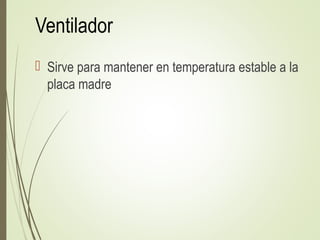

48. Ventilador
 Sirve para mantener en temperatura estable a la
placa madre

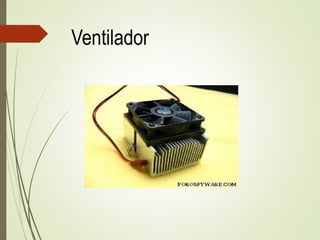

49. Ventilador
