Las tarjetas de expansión permiten ampliar las capacidades de una computadora al insertarse en ranuras de expansión. Algunos tipos de tarjetas de expansión incluyen tarjetas gráficas, de red, de sonido y controladoras IDE. Cada tarjeta tiene características específicas dependiendo de su función.

1. Tarjetas de expansión
Las tarjetas de expansión son dispositivos con diversos circuitos integrados, y controladores que,
insertadas en sus correspondientes ranuras de expansión, sirven para ampliar las capacidades de
un ordenador. En la actualidad las tarjetas suelen ser de tipo PCI, PCI Express o AGP
El primer tarjeta tipo ranura fue el Altair 8800, desarrollado en 1974-1975. Inicialmente, las
implementaciones de este bus eran de marca registrada como Apple II y Macintosh.:
Tipos de tarjeta de expansión
 Tarjetas aceleradoras de gráficos.
Es una tarjeta para expansión de capacidades que sirve para procesar y otorgar mayor capacidad de
despliegue de gráficos en pantalla, por lo que libera al microprocesador y a la memoria RAM de
estas actividades y les permite dedicarse a otras tareas
Características
 Integran dentro de un circuito integrado ó chip encargado del proceso de gráficos, por lo
que liberan al microprocesador de estas actividades, llamado GPU.
 También integran memoria RAM propia para evitar el consumo de la RAM principal.
 Tienen uno ó varios puertos para la conexión de los dispositivos externos
como monitores y proyectores.
 Cuentan con un conector especial que permite insertarlas en las ranuras de expansión de la
tarjeta principal.
 Pueden convivir con las tarjetas de video integradas en la tarjeta principal, ya que al
instalarlas, reemplazan su lugar en el sistema.
SVGA ("Super Video Graphics Adapter") adaptador
gráfico de video.
Tarjetas SVGA de diferentes fabricantes no eran exactamente
igual a nivel de hardware, lo que las hacía incompatibles. Los
programas tenían dos alternativas. Manejar la tarjeta
de video a través de llamadas estándar, lo cual era muy lento
pero había compatibilidad con las diferentes tarjetas, o
manejar la tarjeta directamente, lo cual era muy rápido y se
podía acceder a toda la funcionalidad de ésta (modos gráficos, etc
XGA ("eXtended Graphics Adapter") adaptador extendido de gráficos.
Arreglo Extendido de Gráficos. Es un estándar para gráficos de alta resolución introducido al
mercado por IBM en 1990. soporta una mayor cantidad de colores. Esta tecnología además permitía
la utilización de monitores no entrelazados.

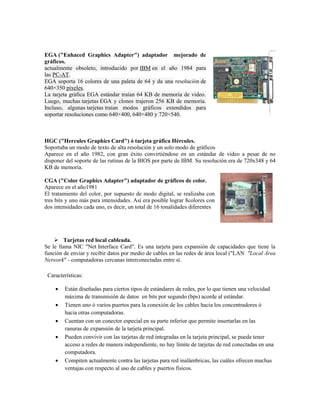

2. EGA ("Enhaced Graphics Adapter") adaptador mejorado de
gráficos.
actualmente obsoleto, introducido por IBM en el año 1984 para
las PC-AT.
EGA soporta 16 colores de una paleta de 64 y da una resolución de
640×350 píxeles.
La tarjeta gráfica EGA estándar traían 64 KB de memoria de video.
Luego, muchas tarjetas EGA y clones trajeron 256 KB de memoria.
Incluso, algunas tarjetas traían modos gráficos extendidos para
soportar resoluciones como 640×400, 640×480 y 720×540.
HGC ("Hercules Graphics Card") ó tarjeta gráfica Hércules.
Soportaba un modo de texto de alta resolución y un solo modo de gráficos
Aparece en el año 1982, con gran éxito convirtiéndose en un estándar de vídeo a pesar de no
disponer del soporte de las rutinas de la BIOS por parte de IBM. Su resolución era de 720x348 y 64
KB de memoria.
CGA ("Color Graphics Adapter") adaptador de gráficos de color.
Aparece en el año1981
El tratamiento del color, por supuesto de modo digital, se realizaba con
tres bits y uno más para intensidades. Así era posible lograr 8colores con
dos intensidades cada uno, es decir, un total de 16 tonalidades diferentes
 Tarjetas red local cableada.
Se le llama NIC "Net Interface Card". Es una tarjeta para expansión de capacidades que tiene la
función de enviar y recibir datos por medio de cables en las redes de área local ("LAN "Local Área
Network" - computadoras cercanas interconectadas entre sí.
Características:
 Están diseñadas para ciertos tipos de estándares de redes, por lo que tienen una velocidad
máxima de transmisión de datos en bits por segundo (bps) acorde al estándar.
 Tienen uno ó varios puertos para la conexión de los cables hacia los concentradores ó
hacia otras computadoras.
 Cuentan con un conector especial en su parte inferior que permite insertarlas en las
ranuras de expansión de la tarjeta principal.
 Pueden convivir con las tarjetas de red integradas en la tarjeta principal, se puede tener
acceso a redes de manera independiente, no hay límite de tarjetas de red conectadas en una
computadora.
 Compiten actualmente contra las tarjetas para red inalámbricas, las cuáles ofrecen muchas
ventajas con respecto al uso de cables y puertos físicos.

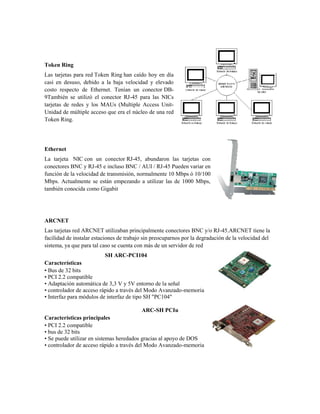

3. Token Ring
Las tarjetas para red Token Ring han caído hoy en día
casi en desuso, debido a la baja velocidad y elevado
costo respecto de Ethernet. Tenían un conector DB-
9También se utilizó el conector RJ-45 para las NICs
tarjetas de redes y los MAUs (Multiple Access Unit-
Unidad de múltiple acceso que era el núcleo de una red
Token Ring.
Ethernet
La tarjeta NIC con un conector RJ-45, abundaron las tarjetas con
conectores BNC y RJ-45 e incluso BNC / AUI / RJ-45 Pueden variar en
función de la velocidad de transmisión, normalmente 10 Mbps ó 10/100
Mbps. Actualmente se están empezando a utilizar las de 1000 Mbps,
también conocida como Gigabit
ARCNET
Las tarjetas red ARCNET utilizaban principalmente conectores BNC y/o RJ-45.ARCNET tiene la
facilidad de instalar estaciones de trabajo sin preocuparnos por la degradación de la velocidad del
sistema, ya que para tal caso se cuenta con más de un servidor de red
SH ARC-PCI104
Características
• Bus de 32 bits
• PCI 2.2 compatible
• Adaptación automática de 3,3 V y 5V entorno de la señal
• controlador de acceso rápido a través del Modo Avanzado-memoria
• Interfaz para módulos de interfaz de tipo SH "PC104"
ARC-SH PCIu
Características principales
• PCI 2.2 compatible
• bus de 32 bits
• Se puede utilizar en sistemas heredados gracias al apoyo de DOS
• controlador de acceso rápido a través del Modo Avanzado-memoria

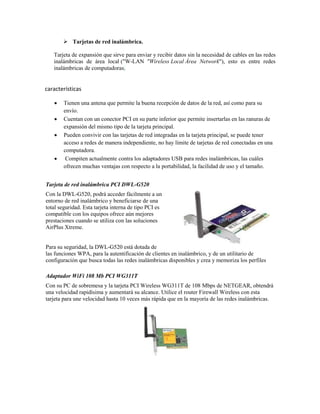

4.  Tarjetas de red inalámbrica.
Tarjeta de expansión que sirve para enviar y recibir datos sin la necesidad de cables en las redes
inalámbricas de área local ("W-LAN "Wireless Local Área Network"), esto es entre redes
inalámbricas de computadoras.
características
 Tienen una antena que permite la buena recepción de datos de la red, así como para su
envío.
 Cuentan con un conector PCI en su parte inferior que permite insertarlas en las ranuras de
expansión del mismo tipo de la tarjeta principal.
 Pueden convivir con las tarjetas de red integradas en la tarjeta principal, se puede tener
acceso a redes de manera independiente, no hay límite de tarjetas de red conectadas en una
computadora.
 Compiten actualmente contra los adaptadores USB para redes inalámbricas, las cuáles
ofrecen muchas ventajas con respecto a la portabilidad, la facilidad de uso y el tamaño.
Tarjeta de red inalámbrica PCI DWL-G520
Con la DWL-G520, podrá acceder fácilmente a un
entorno de red inalámbrico y beneficiarse de una
total seguridad. Esta tarjeta interna de tipo PCI es
compatible con los equipos ofrece aún mejores
prestaciones cuando se utiliza con las soluciones
AirPlus Xtreme.
Para su seguridad, la DWL-G520 está dotada de
las funciones WPA, para la autentificación de clientes en inalámbrico, y de un utilitario de
configuración que busca todas las redes inalámbricas disponibles y crea y memoriza los perfiles
Adaptador WiFi 108 Mb PCI WG311T
Con su PC de sobremesa y la tarjeta PCI Wireless WG311T de 108 Mbps de NETGEAR, obtendrá
una velocidad rapidísima y aumentará su alcance. Utilice el router Firewall Wireless con esta
tarjeta para une velocidad hasta 10 veces más rápida que en la mayoría de las redes inalámbricas.

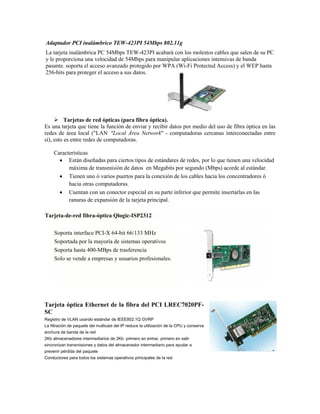

5. Adaptador PCI inalámbrico TEW-423PI 54Mbps 802.11g
La tarjeta inalámbrica PC 54Mbps TEW-423PI acabará con los molestos cables que salen de su PC
y le proporciona una velocidad de 54Mbps para manipular aplicaciones intensivas de banda
pasante. soporta el acceso avanzado protegido por WPA (Wi-Fi Protected Access) y el WEP hasta
256-bits para proteger el acceso a sus datos.
 Tarjetas de red ópticas (para fibra óptica).
Es una tarjeta que tiene la función de enviar y recibir datos por medio del uso de fibra óptica en las
redes de área local ("LAN "Local Área Network" - computadoras cercanas interconectadas entre
sí), esto es entre redes de computadoras.
Características
 Están diseñadas para ciertos tipos de estándares de redes, por lo que tienen una velocidad
máxima de transmisión de datos en Megabits por segundo (Mbps) acorde al estándar.
 Tienen uno ó varios puertos para la conexión de los cables hacia los concentradores ó
hacia otras computadoras.
 Cuentan con un conector especial en su parte inferior que permite insertarlas en las
ranuras de expansión de la tarjeta principal.
Tarjeta-de-red fibra-óptica Qlogic-ISP2312
Soporta interface PCI-X 64-bit 66/133 MHz
Soportada por la mayoría de sistemas operativos
Soporta hasta 400-MBps de trasferencia
Solo se vende a empresas y usuarios profesionales.
Tarjeta óptica Ethernet de la fibra del PCI LREC7020PF-
SC
Registro de VLAN usando estándar de IEEE802.1Q GVRP
La filtración de paquete del multicast del IP reduce la utilización de la CPU y conserva
anchura de banda de la red
2Kb almacenadores intermediarios de 2Kb primero en entrar, primero en salir
sincronizan transmisiones y datos del almacenador intermediario para ayudar a
prevenir pérdida del paquete
Conductores para todos los sistemas operativos principales de la red

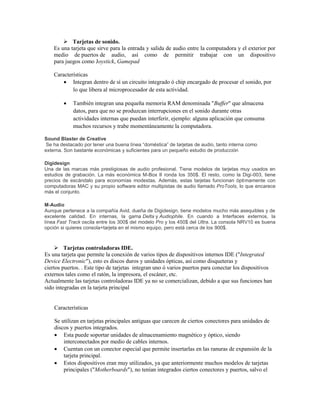

6.  Tarjetas de sonido.
Es una tarjeta que sirve para la entrada y salida de audio entre la computadora y el exterior por
medio de puertos de audio, así como de permitir trabajar con un dispositivo
para juegos como Joystick, Gamepad
Características
 Integran dentro de sí un circuito integrado ó chip encargado de procesar el sonido, por
lo que libera al microprocesador de esta actividad.
 También integran una pequeña memoria RAM denominada "Buffer" que almacena
datos, para que no se produzcan interrupciones en el sonido durante otras
actividades internas que puedan interferir, ejemplo: alguna aplicación que consuma
muchos recursos y trabe momentáneamente la computadora.
Sound Blaster de Creative
Se ha destacado por tener una buena línea “doméstica” de tarjetas de audio, tanto interna como
externa. Son bastante económicas y suficientes para un pequeño estudio de producción
Digidesign
Una de las marcas más prestigiosas de audio profesional. Tiene modelos de tarjetas muy usados en
estudios de grabación. La más económica M-Box II ronda los 350$. El resto, como la Digi-003, tiene
precios de escándalo para economías modestas. Además, estas tarjetas funcionan óptimamente con
computadoras MAC y su propio software editor multipistas de audio llamado ProTools, lo que encarece
más el conjunto.
M-Audio
Aunque pertenece a la compañía Avid, dueña de Digidesign, tiene modelos mucho más asequibles y de
excelente calidad. En internas, la gama Delta y Audiophile. En cuando a Interfaces externos, la
línea Fast Track oscila entre los 300$ del modelo Pro y los 450$ del Ultra. La consola NRV10 es buena
opción si quieres consola+tarjeta en el mismo equipo, pero está cerca de los 900$.
 Tarjetas controladoras IDE.
Es una tarjeta que permite la conexión de varios tipos de dispositivos internos IDE ("Integrated
Device Electronic"), esto es discos duros y unidades ópticas, así como disqueteras y
ciertos puertos. . Este tipo de tarjetas integran uno ó varios puertos para conectar los dispositivos
externos tales como el ratón, la impresora, el escáner, etc.
Actualmente las tarjetas controladoras IDE ya no se comercializan, debido a que sus funciones han
sido integradas en la tarjeta principal
Características
Se utilizan en tarjetas principales antiguas que carecen de ciertos conectores para unidades de
discos y puertos integrados.
 Esta puede soportar unidades de almacenamiento magnético y óptico, siendo
interconectados por medio de cables internos.
 Cuentan con un conector especial que permite insertarlas en las ranuras de expansión de la
tarjeta principal.
 Estos dispositivos eran muy utilizados, ya que anteriormente muchos modelos de tarjetas
principales ("Motherboards"), no tenían integrados ciertos conectores y puertos, salvo el

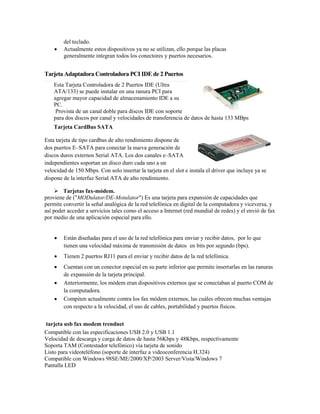

7. del teclado.
 Actualmente estos dispositivos ya no se utilizan, ello porque las placas
generalmente integran todos los conectores y puertos necesarios.
Tarjeta Adaptadora Controladora PCI IDE de 2 Puertos
Esta Tarjeta Controladora de 2 Puertos IDE (Ultra
ATA/133) se puede instalar en una ranura PCI para
agregar mayor capacidad de almacenamiento IDE a su
PC.
Provista de un canal doble para discos IDE con soporte
para dos discos por canal y velocidades de transferencia de datos de hasta 133 MBps
Tarjeta CardBus SATA
Esta tarjeta de tipo cardbus de alto rendimiento dispone de
dos puertos E–SATA para conectar la nueva generación de
discos duros externos Serial ATA. Los dos canales e–SATA
independientes soportan un disco duro cada uno a un
velocidad de 150 Mbps. Con solo insertar la tarjeta en el slot e instala el driver que incluye ya se
dispone de la interfaz Serial ATA de alto rendimiento.
 Tarjetas fax-módem.
proviene de ("MODulator/DE-Motulator") Es una tarjeta para expansión de capacidades que
permite convertir la señal analógica de la red telefónica en digital de la computadora y viceversa, y
así poder acceder a servicios tales como el acceso a Internet (red mundial de redes) y el envió de fax
por medio de una aplicación especial para ello.
 Están diseñadas para el uso de la red telefónica para enviar y recibir datos, por lo que
tienen una velocidad máxima de transmisión de datos en bits por segundo (bps).
 Tienen 2 puertos RJ11 para el enviar y recibir datos de la red telefónica.
 Cuentan con un conector especial en su parte inferior que permite insertarlas en las ranuras
de expansión de la tarjeta principal.
 Anteriormente, los módem eran dispositivos externos que se conectaban al puerto COM de
la computadora.
 Compiten actualmente contra los fax módem externos, las cuáles ofrecen muchas ventajas
con respecto a la velocidad, el uso de cables, portabilidad y puertos físicos.
tarjeta usb fax modem trendnet
Compatible con las especificaciones USB 2.0 y USB 1.1
Velocidad de descarga y carga de datos de hasta 56Kbps y 48Kbps, respectivamente
Soporta TAM (Contestador telefónico) vía tarjeta de sonido
Listo para videoteléfono (soporte de interfaz a videoconferencia H.324)
Compatible con Windows 98SE/ME/2000/XP/2003 Server/Vista/Windows 7
Pantalla LED

8. tarjeta fax modem encore pci
En el modo de fax, es capaz de enviar y recibir datos de hasta 14,4 Kbps. FaxTalk NetOnHold es
otro paquete de software que te permite hacer y recibir llamadas sin desconectarse de Internet. Con
todas las características y funcionalidades de ENF656-ESW-MOPR, se puede vivir la experiencia
más emocionante de Internet estándar basadas en líneas telefónicas para el hogar.
Tarjetas osciloscopio.
Es una tarjeta que sirve para recibir señales eléctricas, procesarlas y en base a sus características,
desplegar en pantalla ciertas propiedades que los técnicos ó ingenieros necesitan para el diseño y/o
reparación de circuitos electrónicos. Actualmente su uso está limitado a centros de reparación de
equipos electrónicos y centros educativos, compite contra los osciloscopios convencionales.
Características
 Las señales captadas se pueden inmediatamente exportar a otras aplicaciones como hojas
electrónicas y procesadores de palabras como OpenOffice© Writer ó Microsoft® Word ó
imprimirlas de manera inmediata.
Tipos de osciloscopio
OSCILOSCOPIO ANALOGO: Este osciloscopio es el de mayor
utilización, debido a su precio inferior con respecto al osciloscopio digital. El
osciloscopio análogo toma directamente la señal de entrada para ser enviada
hacia las placas de desviación vertical del tubo de rayos catódicos, por su
parte en las placas de desviación horizontal se envía una señal de diente de
sierra, la cual es modulada por la señal de entrada, con lo cual se logra
graficar la forma de onda en el cinescopio.
OSCILOSCOPIO DIGITAL: El osciloscopio digital en
algún momento reemplazara al osciloscopio análogo, debido a
que cuenta con mayores prestaciones y utilidades. El
osciloscopio digital hace un muestreo de la señal de entrada
con el fin de digitalizarla, una vez concluido el proceso, las
señales pueden dársele un trato especial, como la retención de
la señal en pantalla, puede mostrar directamente la frecuencia
y periodo de la señal, la tensión entre otros parámetros.
Usualmente se encuentran osciloscopios digitales de un gran ancho de banda entre 100
MHz y 1Ghz, su costo suele ser bastante elevado debido a sus excelentes características.
OSCILOSCOPIO PARA PC: Este osciloscopio es una tarjeta electrónica que puede conectarse al
puerto PCI de la computadora, aunque existen modelos que son exteriores y se conectan por medio
del puerto USB. Obviamente este tipo de osciloscopio no utiliza pantalla ya que usa un software
para que las señales, sean dibujadas directamente en el monitor de la computadora, cuentan con
gran ancho de banda y son una buena opción en cuanto al costo beneficio que ofrecen.
 Tarjetas de expansión de puertos.
Es una tarjeta para expansión de capacidades que tiene la función de ampliar la cantidad
de puertos disponibles en una computadora. La tarjeta de expansión de puertos se inserta dentro

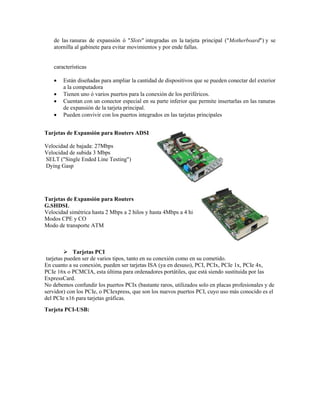

9. de las ranuras de expansión ó "Slots" integradas en la tarjeta principal ("Motherboard") y se
atornilla al gabinete para evitar movimientos y por ende fallas.
características
 Están diseñadas para ampliar la cantidad de dispositivos que se pueden conectar del exterior
a la computadora
 Tienen uno ó varios puertos para la conexión de los periféricos.
 Cuentan con un conector especial en su parte inferior que permite insertarlas en las ranuras
de expansión de la tarjeta principal.
 Pueden convivir con los puertos integrados en las tarjetas principales
Tarjetas de Expansión para Routers ADSL2+
Velocidad de bajada: 27Mbps
Velocidad de subida 3 Mbps
SELT ("Single Ended Line Testing")
Dying Gasp
Tarjetas de Expansión para Routers
G.SHDSL
Velocidad simétrica hasta 2 Mbps a 2 hilos y hasta 4Mbps a 4 hilos
Modos CPE y CO
Modo de transporte ATM
 Tarjetas PCI
tarjetas pueden ser de varios tipos, tanto en su conexión como en su cometido.
En cuanto a su conexión, pueden ser tarjetas ISA (ya en desuso), PCI, PCIx, PCIe 1x, PCIe 4x,
PCIe 16x o PCMCIA, esta última para ordenadores portátiles, que está siendo sustituida por las
ExpressCard.
No debemos confundir los puertos PCIx (bastante raros, utilizados solo en placas profesionales y de
servidor) con los PCIe, o PCIexpress, que son los nuevos puertos PCI, cuyo uso más conocido es el
del PCIe x16 para tarjetas gráficas.
Tarjeta PCI-USB:

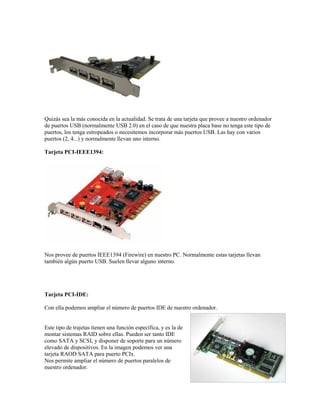

10. Quizás sea la más conocida en la actualidad. Se trata de una tarjeta que provee a nuestro ordenador
de puertos USB (normalmente USB 2.0) en el caso de que nuestra placa base no tenga este tipo de
puertos, los tenga estropeados o necesitemos incorporar más puertos USB. Las hay con varios
puertos (2, 4...) y normalmente llevan uno interno.
Tarjeta PCI-IEEE1394:
Nos provee de puertos IEEE1394 (Firewire) en nuestro PC. Normalmente estas tarjetas llevan
también algún puerto USB. Suelen llevar alguno interno.
Tarjeta PCI-IDE:
Con ella podemos ampliar el número de puertos IDE de nuestro ordenador.
Este tipo de trajetas tienen una función específica, y es la de
montar sistemas RAID sobre ellas. Pueden ser tanto IDE
como SATA y SCSI, y disponer de soporte para un número
elevado de dispositivos. En la imagen podemos ver una
tarjeta RAOD SATA para puerto PCIx.
Nos permite ampliar el número de puertos paralelos de
nuestro ordenador.

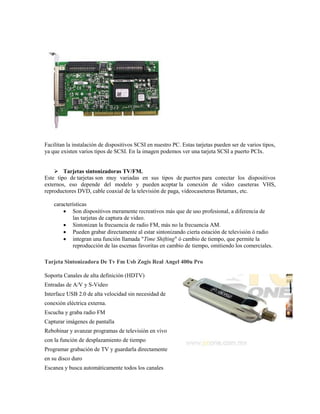

11. Facilitan la instalación de dispositivos SCSI en nuestro PC. Estas tarjetas pueden ser de varios tipos,
ya que existen varios tipos de SCSI. En la imagen podemos ver una tarjeta SCSI a puerto PCIx.
 Tarjetas sintonizadoras TV/FM.
Este tipo de tarjetas son muy variadas en sus tipos de puertos para conectar los dispositivos
externos, eso depende del modelo y pueden aceptar la conexión de video caseteras VHS,
reproductores DVD, cable coaxial de la televisión de paga, videocaseteras Betamax, etc.
características
 Son dispositivos meramente recreativos más que de uso profesional, a diferencia de
las tarjetas de captura de video.
 Sintonizan la frecuencia de radio FM, más no la frecuencia AM.
 Pueden grabar directamente al estar sintonizando cierta estación de televisión ó radio
 integran una función llamada "Time Shifting" ó cambio de tiempo, que permite la
reproducción de las escenas favoritas en cambio de tiempo, omitiendo los comerciales.
Tarjeta Sintonizadora De Tv Fm Usb Zogis Real Angel 400u Pro
Soporta Canales de alta definición (HDTV)
Entradas de A/V y S-Video
Interface USB 2.0 de alta velocidad sin necesidad de
conexión eléctrica externa.
Escucha y graba radio FM
Capturar imágenes de pantalla
Rebobinar y avanzar programas de televisión en vivo
con la función de desplazamiento de tiempo
Programar grabación de TV y guardarla directamente
en su disco duro
Escanea y busca automáticamente todos los canales

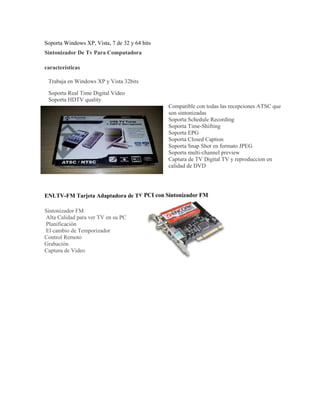

12. Soporta Windows XP, Vista, 7 de 32 y 64 bits
Sintonizador De Tv Para Computadora
características
Trabaja en Windows XP y Vista 32bits
Soporta Real Time Digital Video
Soporta HDTV quality
Compatible con todas las recepciones ATSC que
son sintonizadas
Soporta Schedule Recording
Soporta Time-Shifting
Soporta EPG
Soporta Closed Caption
Soporta Snap Shot en formato JPEG
Soporta multi-channel preview
Captura de TV Digital TV y reproduccion en
calidad de DVD
ENLTV-FM Tarjeta Adaptadora de TV PCI con Sintonizador FM
Sintonizador FM
Alta Calidad para ver TV en su PC
Planificación
El cambio de Temporizador
Control Remoto
Grabación
Captura de Video
