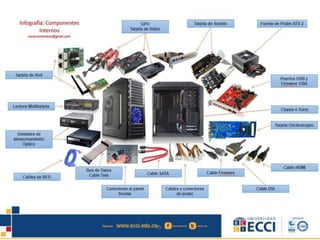

1. Infografía
Componentes internos
Jaiver rosillo adán
Mgr en Tecnología Educativa y Medios Audiovisuales

3. Tarjeta de Red Descripción
Asimismo, es interesante resaltar la
existencia de las tarjetas de red
inalámbricas, las cuales cumplen la
misma función pero sin necesidad de
usar cables, ya que apelan a las ondas
de radio para transmitir la información.
El cable de red más común es aquel
que se conoce como Ethernet con
conector RJ45.

4. Lectora Multitarjeta Descripción
Un lector de tarjetas de memoria es un
dispositivo que se utiliza para leer y
pasar los datos de una memoria del
tipo Flash (SD, MMC, SM, etc.) al
ordenador.
Estos dispositivos pueden ser tanto
internos (como el que se muestra en la
imagen) como externos. En ocasiones
incorporan además de los lectores de
tarjetas puertos USB o FireWire,
habiéndolos que incorporan más
conectores.

5. Bus de Datos Cable Tela Descripción
un bus es un conjunto cableado que
sirve para los dispositivos hardware
puedan comunicarse entre.
son rutas compartidas por todos los
dispositivos y les permiten transmitir
información de unos a otros y
autopistas de la información

6. Unidades de almacenamiento
Optico
Descripción
Un dispositivo de almacenamiento
óptico es una unidad electro-mecánica
que puede guardar y recuperar (leer
y escribir) la información en un medio
de disco especial con una luz láser. Las
unidades ópticas están diseñadas para
trabajar con varios tipos de medios: CD
("Compact Disc"), DVD (disco versátil
digital o disco de video digital) y los
discos Blu-ray.

7. Conectores al pan frontal Descripción
los conectores del panel frontal de una
tarjeta madre GIGABYTE GA-G41M-ES2L,
los conectores de esta tarjeta
madre son de 20 pines mas tres q trae
en la parte superior 100% diferente a
conexiones amd y Intel el que tenga
información de esto que me pueda
ayudar se lo agradezco, dejo un par de
imágenes de los conectores y los pines
de los conectores. No me pidan q vea el
manual porque no me a ayudado pese
q esta hecho para conectores nuevos y
los míos pasa son bastantes viejos.

8. Cable SATA Descripción
Serial ATA o Sata lo cual significa
(“Adjunto de Tecnología Avanzada de
serie”), el cual realiza una interfaz de
transferencia de datos entre la placa
base y algunos dispositivos de
almacenamiento, es decir, que ayuda a
transmitir o transportar datos de la
placa base a diversos dispositivos tales
como el disco duro, lectores y
grabadores de CD/DVD, o cualquier
otro dispositivo de altas prestaciones
que están aun siendo desarrollados.

9. Cable y conectores de poder Descripción
desenchufe todos los conectores que
salen de la fuente y alimentan a los
distintos dispositivos como disco duro,
CD ROM, placa madre, disquetera,etc.

10. Cable Firewerw Descripción
• 1 conector de 6 pines a 1 conector
de 4 pines
• Conecta una unidad FireWire a un
controlador FireWire
• Soporta tasas de transferencia de
hasta 400 Mbps
• Completamente blindado para
reducir las interferencias tales como
EMI
• Garantía de por vida

11. Cables de RED Descripción
Una red local es básicamente un
conjunto de dispositivos conectados
entre sí mediante cables de red, la
mayoría de las veces, con la ayuda de
un router, lo que nos lleva al primer
término de la creación de redes.
Los cables de red, como este que
vemos, unen los equipos de la red
entre sí y con el router, concentrador.

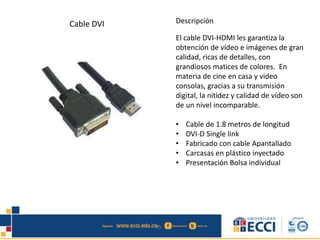

12. Cable DVI Descripción
El cable DVI-HDMI les garantiza la
obtención de vídeo e imágenes de gran
calidad, ricas de detalles, con
grandiosos matices de colores. En
materia de cine en casa y video
consolas, gracias a su transmisión
digital, la nitidez y calidad de vídeo son
de un nivel incomparable.
• Cable de 1.8 metros de longitud
• DVI-D Single link
• Fabricado con cable Apantallado
• Carcasas en plástico inyectado
• Presentación Bolsa individual

13. Cable HDMI Descripción
El conector de cable HDMI considerado
como estándar, llamado “tipo A”,
contiene 19 pines. Existe un segundo
tipo de mayor resolución bautizado
como “tipo B”, con 29 pines, que aún
no ha sido generalizado en el mercado.
Este tipo permite comunicar un canal
de vídeo en formato expandido con
una pantalla de alta resolución, más
elevada que la del formato de 1080p.
En el caso del HDMI de tipo A, actúa a
través de un enlace simple de DVI como
conector de monitores de ordenador y
de tarjetas gráficas, permitiendo
conectar una fuente de DVI con un
monitor.

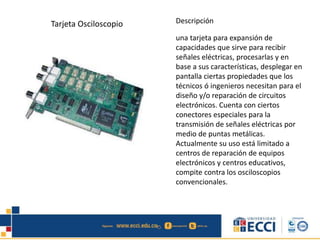

14. Tarjeta Osciloscopio Descripción
una tarjeta para expansión de
capacidades que sirve para recibir
señales eléctricas, procesarlas y en
base a sus características, desplegar en
pantalla ciertas propiedades que los
técnicos ó ingenieros necesitan para el
diseño y/o reparación de circuitos
electrónicos. Cuenta con ciertos
conectores especiales para la
transmisión de señales eléctricas por
medio de puntas metálicas.
Actualmente su uso está limitado a
centros de reparación de equipos
electrónicos y centros educativos,
compite contra los osciloscopios
convencionales.

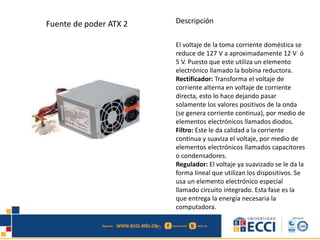

15. Fuente de poder ATX 2 Descripción
El voltaje de la toma corriente doméstica se
reduce de 127 V a aproximadamente 12 V ó
5 V. Puesto que este utiliza un elemento
electrónico llamado la bobina reductora.
Rectificador: Transforma el voltaje de
corriente alterna en voltaje de corriente
directa, esto lo hace dejando pasar
solamente los valores positivos de la onda
(se genera corriente continua), por medio de
elementos electrónicos llamados diodos.
Filtro: Este le da calidad a la corriente
continua y suaviza el voltaje, por medio de
elementos electrónicos llamados capacitores
o condensadores.
Regulador: El voltaje ya suavizado se le da la
forma lineal que utilizan los dispositivos. Se
usa un elemento electrónico especial
llamado circuito integrado. Esta fase es la
que entrega la energía necesaria la
computadora.

16. Tarjeta de Sonido Descripción
Las Tarjetas de Sonido son los
dispositivos electrónicos que se
encargan de gestionar todo lo
relacionado con el procesamiento del
sonido dentro de un computador.
Gracias a las tarjetas de sonido es
posible no solo reproducir audio, sino
también grabar, mezclar y hasta editar,
si es que tenemos el software
adecuado en nuestro computador.

17. Chasis o Torre Descripción
El chasis de torre sostiene los
componentes internos del sistema del
computador. Su gran tamaño y
disposición vertical lo hace el chasis
preferido por los usuarios que
necesitan un sistema con ranuras
extras. Como es un modelo para piso,
libera espacio en el escritorio.

18. Puertas USB y Firewire 1394 Descripción
una diferencia entre firewire y USB es
que las conexión firewire puede
transferir datos a una mayor velocidad
que las USB.
firewire tambien se conoce como
interfaz IEEE 1394 y actualmente hay
disponibles distintas versiones de esta
interfaz que usan conectores de
diferentes tamaños.
