La tarjeta de red es un periférico que permite la comunicación entre dispositivos conectados y compartir recursos entre computadoras. Permite convertir datos a señales para su transmisión por cables e indica su dirección única MAC. Existen tarjetas Ethernet alámbricas, inalámbricas, y de fibra óptica para diferentes velocidades, distancias y movilidad.

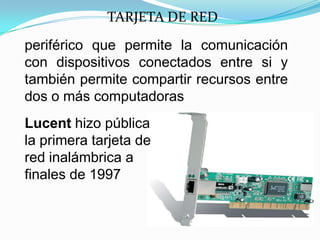

2. TARJETA DE RED
periférico que permite la comunicación
con dispositivos conectados entre si y
también permite compartir recursos entre
dos o más computadoras
Lucent hizo pública
la primera tarjeta de
red inalámbrica a
finales de 1997

3. también se les llama NIC por network
interface card; en español tarjeta de
interfaz de red.

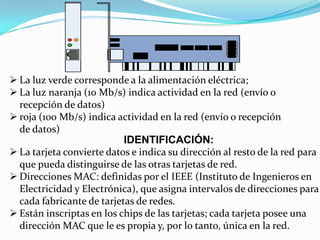

4.  La luz verde corresponde a la alimentación eléctrica;
 La luz naranja (10 Mb/s) indica actividad en la red (envío o
recepción de datos)
 roja (100 Mb/s) indica actividad en la red (envío o recepción
de datos)
IDENTIFICACIÓN:
 La tarjeta convierte datos e indica su dirección al resto de la red para
que pueda distinguirse de las otras tarjetas de red.
 Direcciones MAC: definidas por el IEEE (Instituto de Ingenieros en
Electricidad y Electrónica), que asigna intervalos de direcciones para
cada fabricante de tarjetas de redes.
 Están inscriptas en los chips de las tarjetas; cada tarjeta posee una
dirección MAC que le es propia y, por lo tanto, única en la red.

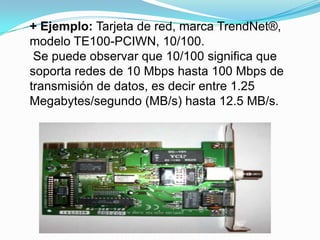

5. + Ejemplo: Tarjeta de red, marca TrendNet®,
modelo TE100-PCIWN, 10/100.
Se puede observar que 10/100 significa que
soporta redes de 10 Mbps hasta 100 Mbps de
transmisión de datos, es decir entre 1.25
Megabytes/segundo (MB/s) hasta 12.5 MB/s.

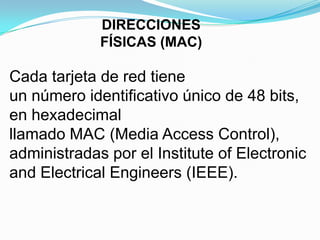

6. DIRECCIONES
FÍSICAS (MAC)
Cada tarjeta de red tiene
un número identificativo único de 48 bits,
en hexadecimal
llamado MAC (Media Access Control),
administradas por el Institute of Electronic
and Electrical Engineers (IEEE).

7. La dirección MAC se encuentra en el
chip NIC, es un chip ROM que solo
permite una única escritura por eso no se
pude modificar la dirección de la NIC.

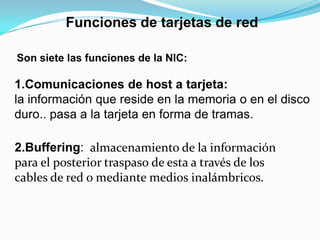

8. Funciones de tarjetas de red
Son siete las funciones de la NIC:
1.Comunicaciones de host a tarjeta:
la información que reside en la memoria o en el disco
duro.. pasa a la tarjeta en forma de tramas.
2.Buffering: almacenamiento de la información
para el posterior traspaso de esta a través de los
cables de red o mediante medios inalámbricos.

9. 3. Formación de paquetes: agrupar los
datos de una forma entendible y
transportable.
4. Codificación y decodificación: codifica
las señales de los cables que son bits 1 o 0
a señales entendibles por la tarjeta de red.

10. 5.Acceso al cable o conector:
posibilita el acceso al cable de red,
estos conectores pueden ser mediante
RJ-45 o BNC.
6.Saludo o petición: permiso que se
hace a la red para proceder a transmitir
datos.
7.Transmisión y recepción: envió y
recepción de datos.

11. Instalación de una tarjeta de red
• Si es integrada a la placa base debe de tener los
drivers para instalar el dispositivo sin ningún
problema, si no tiene los drivers entonces
debemos actualizarlo.
• Si la tarjeta no es integrada y ya sea inalámbrica
o mediante cables tiene que ser insertada en la
ranura de expansión ya sea PCI o ISA

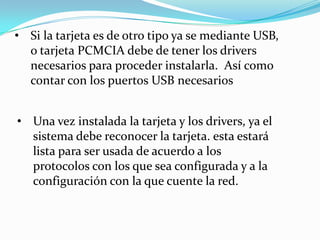

12. • Si la tarjeta es de otro tipo ya se mediante USB,
o tarjeta PCMCIA debe de tener los drivers
necesarios para proceder instalarla. Así como
contar con los puertos USB necesarios
• Una vez instalada la tarjeta y los drivers, ya el
sistema debe reconocer la tarjeta. esta estará
lista para ser usada de acuerdo a los
protocolos con los que sea configurada y a la
configuración con la que cuente la red.

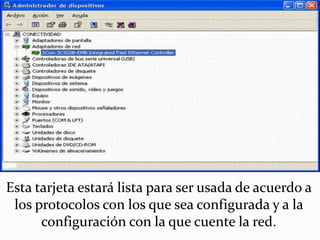

13. Esta tarjeta estará lista para ser usada de acuerdo a
los protocolos con los que sea configurada y a la
configuración con la que cuente la red.

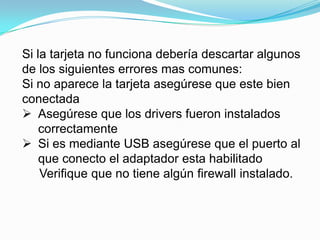

14. Si la tarjeta no funciona debería descartar algunos
de los siguientes errores mas comunes:
Si no aparece la tarjeta asegúrese que este bien
conectada
 Asegúrese que los drivers fueron instalados
correctamente
 Si es mediante USB asegúrese que el puerto al
que conecto el adaptador esta habilitado
Verifique que no tiene algún firewall instalado.

15. TIPOS DE TARJETAS DE RED
Si se quiere conectarse en la oficina y no se va a
mover o su trabajo es en un modulo en donde no
necesite desplazamiento entonces debería elegir una
tarjeta estándar, si tiene un medio físico que le ofrece
velocidades muy altas entonces debería de optar por
una NIC que soporte estas velocidades mas altas y
así aprovecha el rendimiento de la red, y si su trabajo
es estar en varios sitios y necesita conexión
permanentes con la red de le empresa o institución
entonces una laptop y una red inalámbrica

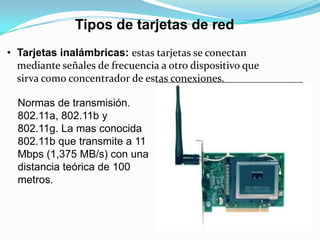

16. Tipos de tarjetas de red
• Tarjetas inalámbricas: estas tarjetas se conectan
mediante señales de frecuencia a otro dispositivo que
sirva como concentrador de estas conexiones.
Normas de transmisión.
802.11a, 802.11b y
802.11g. La mas conocida
802.11b que transmite a 11
Mbps (1,375 MB/s) con una
distancia teórica de 100
metros.

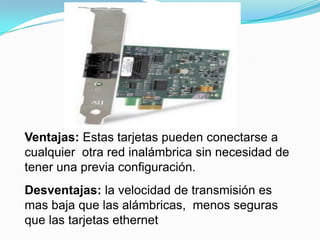

17. Ventajas: Estas tarjetas pueden conectarse a
cualquier otra red inalámbrica sin necesidad de
tener una previa configuración.
Desventajas: la velocidad de transmisión es
mas baja que las alámbricas, menos seguras
que las tarjetas ethernet

18. Tarjetas Ethernet
• Velocidad de conexión. (10/100/1000) Megabits por segundo.
• Tipo de conexión (ISA, PCI, PCMCIA, USB, Inalámbrica…)
• Conectores y Topología (DB-15, BNC, RJ45)
• Wake-On-LAN (WOL)
• Indicadores de estado (LED) (Conexión, actividad de la red)
• Soporte Full-duplex (para doblar la velocidad de comunicación)

19. TARJETAS DE FIBRA
ÓPTICA
las tarjetas de fibra óptica difieren en las demás en que las
señales que dan mediante impulsos de luz que hacen posible
la transmisión de los datos a una mayor distancia, las tarjetas
de fibra son mas fáciles de configurar que las normales ya que
solo se colocan y ya están en funcionamiento su uso esta
destinado a grandes estaciones así como a concentradores de
redes backbone, los conectores de las tarjetas son especiales
en donde se ingresa el cable de fibra óptica por una o dos vías
según el diseño de la red,

20. TIPOS DE CONECTORES Y ADAPTADORES
Los conectores mas usados en las instalaciones de
tarjetas de red son las de RJ-45 usadas mundialmente en
las redes Ethernet o conectores BNC usadas en tarjetas
de red de tipo coaxial.
Puede darse el caso que usted no cuenta con una tarjeta
de red para esto existen adaptadores de tipo USB o
tarjetas de ampliación de tipo PCMCIA que pueden hacer
que usted entre a la red de la empresa.

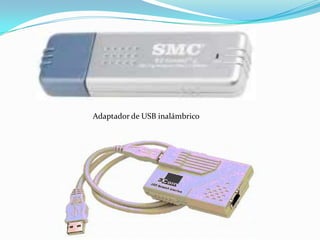

21. Adaptador de USB inalámbrico
