El documento describe los principales componentes internos de una computadora, incluyendo la tarjeta de red, la unidad de lectura multitarjeta, las unidades de almacenamiento óptico, los cables de red, el bus de datos, los conectores del panel frontal, los cables SATA, los cables y conectores de poder, los cables Firewire, DVI y HDMI, la tarjeta de osciloscopio, el chasis, los puertos USB y Firewire, la fuente de poder ATX2, la tarjeta de sonido y la tarjeta de video GPU.

1. Infografía
Componentes internos
Oscar Wilson Mendoza Martínez
Mgr en Tecnología Educativa y Medios Audiovisuales

3. Tarjeta de Red
Son periféricos que se
introducen y conectan a la
placa madre para permitir
que esta se conecte a la red y
pueda comunicarse con otros
ordenadores.
Todo ordenador que se
conecta a una red necesita de
una tarjeta de interfaz de red
que soporte un esquema de
red específico.

4. Lectora
Multitarjeta La más amplia variedad de
formatos siendo compatible
con las más novedosas
tarjetas del mercado
(MicroSD o Memory Stick
Micro M2) sin necesidad de
adaptadores.

5. Unidades de
almacenamiento
óptico
Variante de almacenamiento
informático surgida a finales
del siglo XX consistente en la
lectura y escritura a través de
haces de luz que interpretan
las refracciones provocadas
sobre su propia emisión. Los
soportes de almacenamiento
que hacen uso de este tipo
de almacenamiento son el
HD-DVD.

6. Cables de Red
Tiene dos componentes
esenciales: Un trozo de cable
de red con ocho hilos de
cobre, cuyo largo dependerá
del uso, y dos conectores
RJ45 que se colocan a cada
extremo del cable.

7. Bus de Datos
cable tela Un bus es un conjunto
cableado que sirve para que
los dispositivos hardware
puedan comunicarse entre sí.
Son rutas compartidas por
todos los dispositivos y les
permiten transmitir
información de unos a otros,
son, en definitiva, las
autopistas de la información
interna.

8. Conectores al
panel frontal Que me han cambiado la
placa base de mi antiguo pc,
pero a la hora de intentar
encenderlo este no
arrancaba. Quisiera saber
como van conectados los del
botón de arranque, el del
micro y los altavoces.

9. Cable SATA
Este cable que vemos en el
vídeo es el cable de datos
para dispositivos serial ata
(SATA). Sus 2 extremos son
iguales ya que tanto los
dispositivos SATA como los
conectores para estos de la
placa base, son iguales. Lo
vemos un poco mejor en el
siguiente vídeo.

10. Cables y
conectores de
poder Desenchufe todos los
conectores que salen de la
fuente y alimentan a los
distintos dispositivos como
disco duro, CD ROM, placa
madre, disquetera, etc.

11. Cable Firewire
Es una interfaz usada para
facilitar la transferencia de
datos entre computadoras y
dispositivos externos. Es
similar a la interfaz USB, ya
que conecta equipos
electrónicos, como cámaras
digitales y discos duros
externos, a computadoras.

12. Cable DVI
Nuestros cables DVI
proporcionan una interfaz de
vídeo de alta ancho de banda
para los dispositivos de
acogida y de presentación de
hoy. Digital DisplayWorking
Group (DDWG *) Interfaz
visual digital (DVI) estándar.

13. Cable HDMI (High-Definition Multimedia
Interface) es un estándar de
audio y vídeo digital cifrado
sin compresión apoyado por
la industria sustituir al euro
conector. El cable
simplemente se encarga de
transmitir los 1 y los 0 entre
dos aparatos que entienden
el estándar y se encargan de
interpretarlos para mostrar
una imagen y/o reproducir un
sonido

14. Tarjeta
Osciloscopio Se inserta dentro de
las ranuras de
expansión integradas en la
tarjeta principal y se atornilla
al gabinete para evitar
movimientos. Cuenta con
ciertos conectores especiales
para la transmisión de
señales eléctricas por medio
de puntas metálicas.

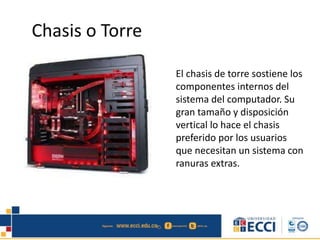

15. Chasis o Torre
El chasis de torre sostiene los
componentes internos del
sistema del computador. Su
gran tamaño y disposición
vertical lo hace el chasis
preferido por los usuarios
que necesitan un sistema con
ranuras extras.

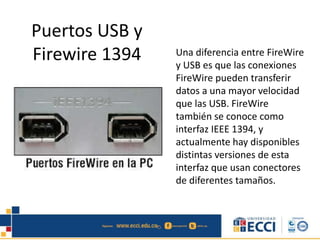

16. Puertos USB y
Firewire 1394 Una diferencia entre FireWire
y USB es que las conexiones
FireWire pueden transferir
datos a una mayor velocidad
que las USB. FireWire
también se conoce como
interfaz IEEE 1394, y
actualmente hay disponibles
distintas versiones de esta
interfaz que usan conectores
de diferentes tamaños.

17. Fuente de
poder ATX2 La fuente de poder AF-B500
de Edge Systems ofrece la
calidad que buscas, ya que
trabaja de forma eficiente y
confiable, haciéndola una
fuente de alimentación sólida
de energía. Un uso
prolongado en tu sistema de
cómputo. Cuenta con
formato ATX 2.0 de 20+4
pines.

18. Tarjeta de
Sonido
Es un pequeño dispositivo
hardware que permite a tu
ordenador procesar sonido
tanto de entrada como de
salida por lo que puedes
escuchar música y otros
sonidos desde tu PC.

19. GPU Tarjeta de
video El GPU es como el procesador
de la PC, pero que esta en la
tarjeta grafica, y se encarga
de procesar todo lo referido a
imagen o sea todo lo que se
ve en la pantalla. Tiene una
velocidad, cache, levanta
temperatura, etc. Es lo que va
a determinar la potencia de
nuestra tarjeta grafica.
