Tecnología 3G
El documento describe la evolución de las redes de telefonía móvil de tercera generación (3G), incluyendo características y tecnologías como GSM, GPRS, UMTS y HSDPA. Se abordan elementos clave de las redes 3G, como sus componentes y nodos de soporte, así como las ventajas de esta tecnología, como velocidades de descarga más rápidas y servicios mejorados como internet móvil y videollamadas. Finalmente, se resalta cómo las redes 3G superan a sus predecesoras en términos de eficiencia y capacidad de manejo de datos.
Tecnología 3G

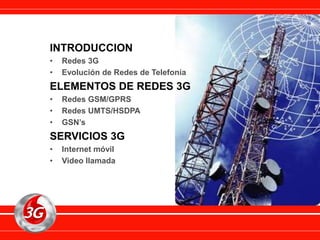

- 3. INTRODUCCION • Redes 3G •Evolución de Redes de Telefonía ELEMENTOS DE REDES 3G • Redes GSM/GPRS • Redes UMTS/HSDPA • GSN’s SERVICIOS 3G • Internet móvil • Video llamada
- 4.
- 5. • El termino3G es una denominación para la tercera generación en servicios de telefonía móvil, dejando atrás tecnologías comunes en nuestro medio como son: TDMA, GSM, GPRS y EDGE.

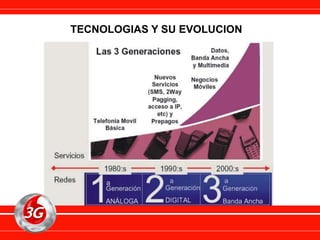

- 6. TECNOLOGIAS Y SUEVOLUCION

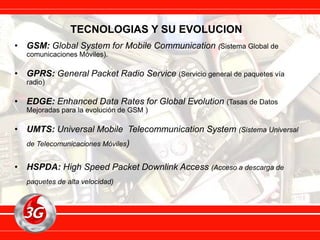

- 7. TECNOLOGIAS Y SUEVOLUCION • GSM: Global System for Mobile Communication (Sistema Global de comunicaciones Móviles). • GPRS: General Packet Radio Service (Servicio general de paquetes vía radio) • EDGE: Enhanced Data Rates for Global Evolution (Tasas de Datos Mejoradas para la evolución de GSM ) • UMTS: Universal Mobile Telecommunication System (Sistema Universal de Telecomunicaciones Móviles) • HSPDA: High Speed Packet Downlink Access (Acceso a descarga de paquetes de alta velocidad)
- 8. GSM: Tecnología detransmisión de voz y datos en terminales móviles. Usa las frecuencias 900MHz, 1800MHz y 1900MHz. TECNOLOGIAS Y SU EVOLUCION REDES 2G GPRS: Un sistema de transmisión para telefonía móvil un paso por encima del GSM. El GPRS utiliza un ancho de banda mayor por lo que permite la transmisión de paquetes de datos. EDGE: Puede ser usado en cualquier transferencia de datos basada en conmutación por paquetes, como la conexión a Internet. Su beneficio sobre GPRS es la velocidad de transferencia de datos, o ancho de banda alta, como video y otros servicios multimedia.
- 9. TECNOLOGIAS Y SUEVOLUCION REDES 3G UMTS: Sistema de comunicaciones de 3era generación que ha evolucionado de GSM y GPRS. Utiliza división de codigo para acceso múltiple en banda ancha WCDMA (Wideband Code Division Múltiple Access). HSDPA: Es la optimización de la tecnología espectral UMTS/WCDMA, consiste en un nuevo canal compartido en el enlace descendente (downlink) que mejora significativamente la capacidad máxima de transferencia de información hasta alcanzar tasas de 14 Mbps.

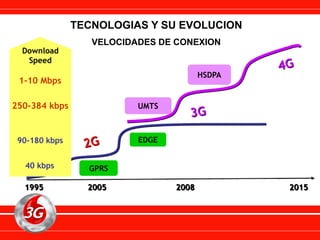

- 10. TECNOLOGIAS Y SUEVOLUCION VELOCIDADES DE CONEXION HSDPA UMTS EDGE GPRS Download Speed 1-10 Mbps 250-384 kbps 90-180 kbps 40 kbps 1995 2005 2008 2015
- 11.

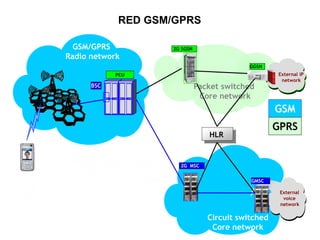

- 12. RED GSM/GPRS GSM HLR GSM/GPRS Radio network BSC 2GMSC External voice network GMSC Packet switched Core network External IP network GGSN PCU 2G SGSN GPRS Circuit switched Core network

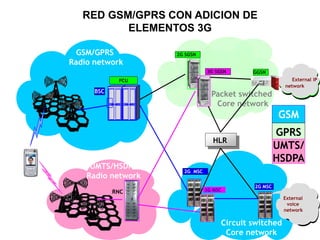

- 13. RED GSM/GPRS CONADICION DE ELEMENTOS 3G GSM HLR GSM/GPRS Radio network BSC 2G MSC External voice network 2G MSC Packet switched Core network External IP network GGSN PCU 2G SGSN GPRS UMTS/HSDPA Radio network RNC UMTS/ HSDPA 3G MSC 3G SGSN Circuit switched Core network

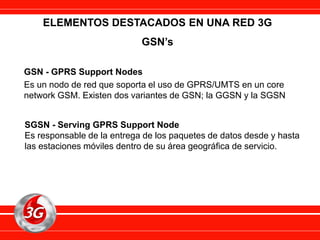

- 14. ELEMENTOS DESTACADOS ENUNA RED 3G GSN’s GSN - GPRS Support Nodes Es un nodo de red que soporta el uso de GPRS/UMTS en un core network GSM. Existen dos variantes de GSN; la GGSN y la SGSN SGSN - Serving GPRS Support Node Es responsable de la entrega de los paquetes de datos desde y hasta las estaciones móviles dentro de su área geográfica de servicio.

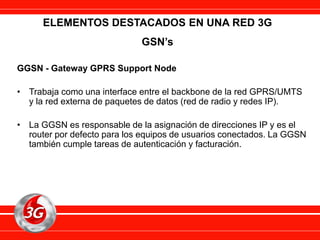

- 15. GGSN - GatewayGPRS Support Node • Trabaja como una interface entre el backbone de la red GPRS/UMTS y la red externa de paquetes de datos (red de radio y redes IP). • La GGSN es responsable de la asignación de direcciones IP y es el router por defecto para los equipos de usuarios conectados. La GGSN también cumple tareas de autenticación y facturación. ELEMENTOS DESTACADOS EN UNA RED 3G GSN’s

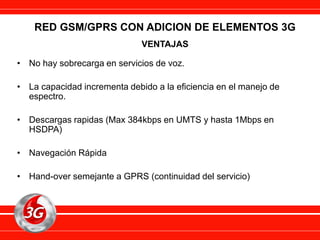

- 16. RED GSM/GPRS CONADICION DE ELEMENTOS 3G VENTAJAS • No hay sobrecarga en servicios de voz. • La capacidad incrementa debido a la eficiencia en el manejo de espectro. • Descargas rapidas (Max 384kbps en UMTS y hasta 1Mbps en HSDPA) • Navegación Rápida • Hand-over semejante a GPRS (continuidad del servicio)
- 17.
- 18. SERVICIOS 3G Internet móvil Internetmóvil permite acceder a los servicios de datos e Internet con la red de tercera generación desde un teléfono celular o a través de un Módem USB. Video Llamada Con la videollamada se combina imagen y voz permitiendo visualizar en la misma pantalla del celular, la imagen del llamante y la de la persona con quien habla.
- 19.
