Este documento resume la evolución histórica de la telefonía móvil desde el telégrafo hasta las tecnologías actuales como UMTS. Explica los principios básicos de la telefonía móvil basada en comunicación por ondas de radio a través de estaciones base y células. Describe los principales protocolos como GSM para voz y GPRS para datos, así como la tecnología UMTS de tercera generación.

1. Índice
 Evolución histórica de la telefonía
 Principios básicos de telefonía móvil
 Protocolos de telefonía móvil
 Otros temas de interés
 Conclusión

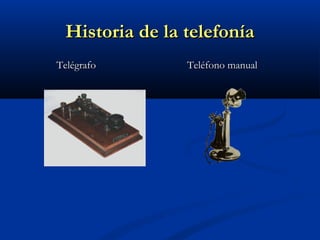

2. Historia de la telefonía
Telégrafo Teléfono manual

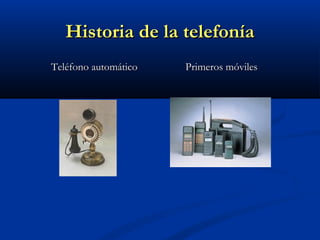

3. Historia de la telefonía
Teléfono automático Primeros móviles

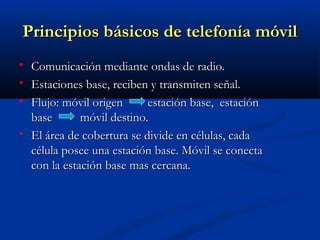

4. Principios básicos de telefonía móvil
 Comunicación mediante ondas de radio.
 Estaciones base, reciben y transmiten señal.
 Flujo: móvil origen estación base, estación
base móvil destino.
 El área de cobertura se divide en células, cada
célula posee una estación base. Móvil se conecta
con la estación base mas cercana.

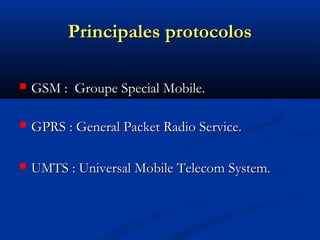

5. Principales protocolos
 GSM : Groupe Special Mobile.
 GPRS : General Packet Radio Service.
 UMTS : Universal Mobile Telecom System.

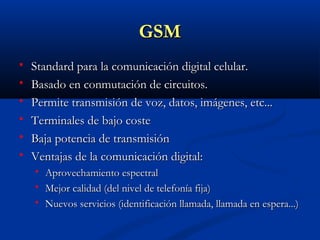

6. GSM
 Standard para la comunicación digital celular.
 Basado en conmutación de circuitos.
 Permite transmisión de voz, datos, imágenes, etc...
 Terminales de bajo coste
 Baja potencia de transmisión
 Ventajas de la comunicación digital:
 Aprovechamiento espectral
 Mejor calidad (del nivel de telefonía fija)
 Nuevos servicios (identificación llamada, llamada en espera...)

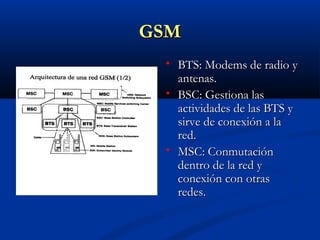

7. GSM
 BTS: Modems de radio y
antenas.
 BSC: Gestiona las
actividades de las BTS y
sirve de conexión a la
red.
 MSC: Conmutación
dentro de la red y
conexión con otras
redes.

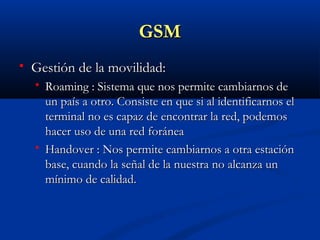

8. GSM
 Gestión de la movilidad:
 Roaming : Sistema que nos permite cambiarnos de
un país a otro. Consiste en que si al identificarnos el
terminal no es capaz de encontrar la red, podemos
hacer uso de una red foránea
 Handover : Nos permite cambiarnos a otra estación
base, cuando la señal de la nuestra no alcanza un
mínimo de calidad.

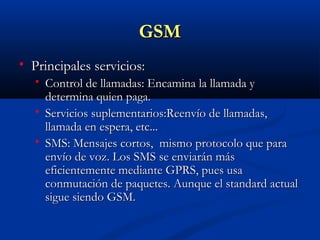

9. GSM
 Principales servicios:
 Control de llamadas: Encamina la llamada y
determina quien paga.
 Servicios suplementarios:Reenvío de llamadas,
llamada en espera, etc...
 SMS: Mensajes cortos, mismo protocolo que para
envío de voz. Los SMS se enviarán más
eficientemente mediante GPRS, pues usa
conmutación de paquetes. Aunque el standard actual
sigue siendo GSM.

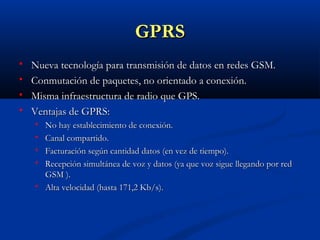

10. GPRS
 Nueva tecnología para transmisión de datos en redes GSM.
 Conmutación de paquetes, no orientado a conexión.
 Misma infraestructura de radio que GPS.
 Ventajas de GPRS:
 No hay establecimiento de conexión.
 Canal compartido.
 Facturación según cantidad datos (en vez de tiempo).
 Recepción simultánea de voz y datos (ya que voz sigue llegando por red
GSM ).
 Alta velocidad (hasta 171,2 Kb/s).

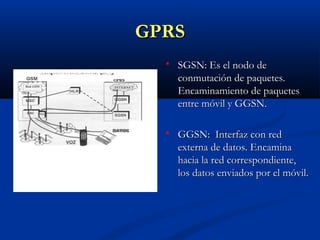

11. GPRS
 SGSN: Es el nodo de
conmutación de paquetes.
Encaminamiento de paquetes
entre móvil y GGSN.
 GGSN: Interfaz con red
externa de datos. Encamina
hacia la red correspondiente,
los datos enviados por el móvil.

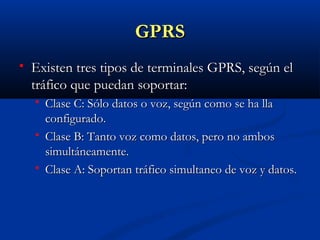

12. GPRS
 Existen tres tipos de terminales GPRS, según el
tráfico que puedan soportar:
 Clase C: Sólo datos o voz, según como se ha lla
configurado.
 Clase B: Tanto voz como datos, pero no ambos
simultáneamente.
 Clase A: Soportan tráfico simultaneo de voz y datos.

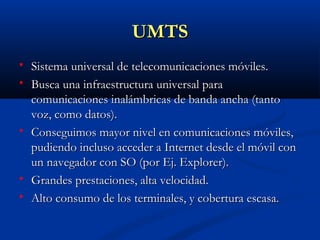

13. UMTS
 Sistema universal de telecomunicaciones móviles.
 Busca una infraestructura universal para
comunicaciones inalámbricas de banda ancha (tanto
voz, como datos).
 Conseguimos mayor nivel en comunicaciones móviles,
pudiendo incluso acceder a Internet desde el móvil con
un navegador con SO (por Ej. Explorer).
 Grandes prestaciones, alta velocidad.
 Alto consumo de los terminales, y cobertura escasa.

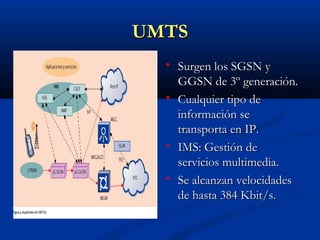

14. UMTS
 Surgen los SGSN y
GGSN de 3º generación.
 Cualquier tipo de
información se
transporta en IP.
 IMS: Gestión de
servicios multimedia.
 Se alcanzan velocidades
de hasta 384 Kbit/s.

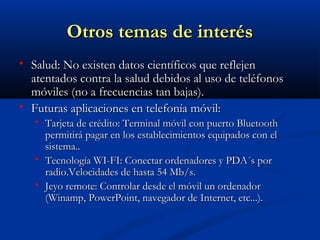

15. Otros temas de interés
 Salud: No existen datos científicos que reflejen
atentados contra la salud debidos al uso de teléfonos
móviles (no a frecuencias tan bajas).
 Futuras aplicaciones en telefonía móvil:
 Tarjeta de crédito: Terminal móvil con puerto Bluetooth
permitirá pagar en los establecimientos equipados con el
sistema..
 Tecnología WI-FI: Conectar ordenadores y PDA´s por
radio.Velocidades de hasta 54 Mb/s.
 Jeyo remote: Controlar desde el móvil un ordenador
(Winamp, PowerPoint, navegador de Internet, etc...).
