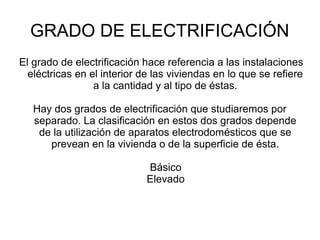

1. GRADO DE ELECTRIFICACIÓN
El grado de electrificación hace referencia a las instalaciones
eléctricas en el interior de las viviendas en lo que se refiere
a la cantidad y al tipo de éstas.
Hay dos grados de electrificación que studiaremos por
separado. La clasificación en estos dos grados depende
de la utilización de aparatos electrodomésticos que se
prevean en la vivienda o de la superficie de ésta.
Básico
Elevado

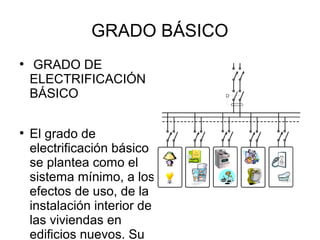

2. GRADO BÁSICO
● GRADO DE
ELECTRIFICACIÓN
BÁSICO
● El grado de
electrificación básico
se plantea como el
sistema mínimo, a los
efectos de uso, de la
instalación interior de
las viviendas en
edificios nuevos. Su
objeto es permitir la

3. Acceso C1 Pulsador
trimbre
Pasillos C1-C2 Punto
de luz
Base
Entrada C1 Punto de
luz
Cocina C1-C2-
C3-C4-
C5
Punto
de luz
Base
Entrada C2 Base Terrazas
y
vestidor
C1 Punto
de luz
Comedor C1-C2 Punto de
luz
Base Garajes C1 Punto
de luz
Dormitori
os
C1-C2 Punto de
luz
Base
Cuartos
de baños
C1-C2 Punto de
luz
Base

4. DIFERENCIAL
Es un dispositivo electromecánico que se coloca
en las instalaciones eléctricas de corriente
alterna con el fin de proteger a las personas de
los contactos directos e indirectos provocados
por el contacto con partes activas de la
instalación (contacto directo) o con elementos
sometidos a potencial debido, por ejemplo, a
una derivación por falta de aislamiento de
partes activas de la instalación (contacto
indirecto).

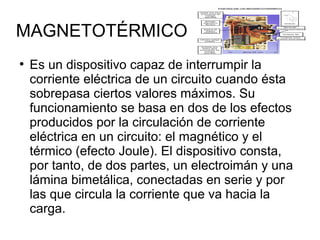

5. MAGNETOTÉRMICO
● Es un dispositivo capaz de interrumpir la
corriente eléctrica de un circuito cuando ésta
sobrepasa ciertos valores máximos. Su
funcionamiento se basa en dos de los efectos
producidos por la circulación de corriente
eléctrica en un circuito: el magnético y el
térmico (efecto Joule). El dispositivo consta,
por tanto, de dos partes, un electroimán y una
lámina bimetálica, conectadas en serie y por
las que circula la corriente que va hacia la
carga.

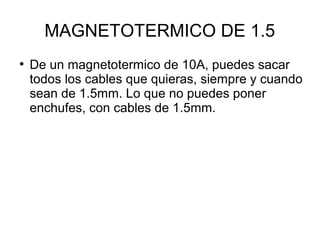

6. MAGNETOTERMICO DE 1.5
● De un magnetotermico de 10A, puedes sacar
todos los cables que quieras, siempre y cuando
sean de 1.5mm. Lo que no puedes poner
enchufes, con cables de 1.5mm.

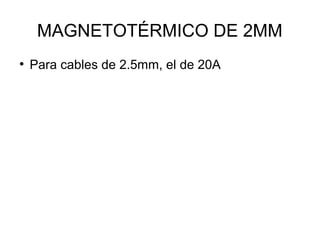

7. MAGNETOTÉRMICO DE 2MM
● Para cables de 2.5mm, el de 20A

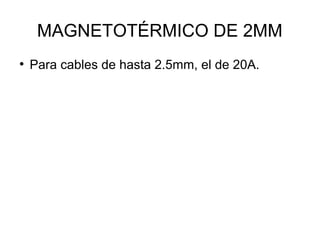

8. MAGNETOTÉRMICO DE 2MM
● Para cables de hasta 2.5mm, el de 20A.
