1. ELEMENTOS
BASICOS DE
UNA
INSTALACION
ELECTRICA
Ámbito científico
tecnológico
Daniel Martin Arco

2. INDICE
 1.Introduccion.
 2.Elementos básicos de una instalación
eléctrica
 3.El cuadro de mandos y protección(CGP).
 4.El interruptor diferencial(ID).
 5.El interruptor general automática(IGA).
 6.El interruptor de potencia o (ICP).
 7.Cables eléctricos
 8.La toma de tierra.
 9.La toma de tierra (parte2).
 10.El contador y la acometida.

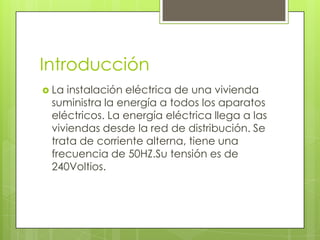

3. Introducción
 La instalación eléctrica de una vivienda
suministra la energía a todos los aparatos
eléctricos. La energía eléctrica llega a las
viviendas desde la red de distribución. Se
trata de corriente alterna, tiene una
frecuencia de 50HZ.Su tensión es de
240Voltios.

4. Los diferentes pasos que sigue
la corriente eléctrica hasta
que llega a nuestras viviendas.

5. Elementos básicos de una
instalación eléctrica.
 1.Un cuadro de mandos y
protección(CGP).
 2.Una serie de circuitos que salen del
cuadro de mandos y que llevan la
corriente a todos los puntos de la casa.
 3.Una conexión con la red de distribución.

6. El cuadro de mando y
protección(CGP).
 Su función es distribuir la electricidad que
entra en una vivienda y protege a los
usuarios, aparatos e instalaciones.
 Tiene los siguientes componentes:5
pequeños interruptores
automáticos(PIA),1interruptor
diferencia(ID),1interruptor general
automático(IGA) y 1 interruptor de
control de potencia(ICP).

7. El CUADRO DE MANDOS.

8. El interruptor diferencial(ID)
 El interruptor diferencial protege a las
personas de posibles descargas
eléctricas.
 Si el diferencial capta una diferencia de
corriente mayor a un determinado
valor(normalmente30mA) corta
automáticamente todo el suministro de la
casa.

9. El interruptor general
Automático(IGA)
 El interruptor general o automático(IGA) o
simplemente interruptor general.
 Si se produce una sobrecarga en la
instalación porque hay demasiados
aparatos conectado a la vez, o hay un
cortocircuito, el interruptor general corta
la corriente a toda la vivienda.

10. Si ponemos todos estos
electrodomésticos a la vez
nos saltara el interruptor
general o (IGA)

11. El interruptor de potencia(ICP)
 Su Función es limitar el consumo de
corriente por parte del abonado.
 P=V·I POTENCIA,VOLTIOS, INTENSIDAD
(VATIOS)(VOLTIOS)(AMPERIOS)

12. Cables Eléctricos
 La electricidad se distribuye por la
vivienda mediante cables eléctricos y se
protegen en el interior de un tubo de
plástico.

13. La toma de tierra
 Es un piqueta metálica clavada en el
suelo de la vivienda que esta conectada
a todos lo enchufes de la casa a través
del cable de color amarillo y verde.

14. La toma de tierra
 La toma de tierra es una piqueta
metálica clavada en el suelo conectado
con el cable verde y amarillo. La
resistencia al paso de la corriente es muy
pequeña, la corriente eléctrica circula
fácilmente a través de ella.

15. El contador y la acometida
 La electricidad de la red llega a casa a
través de una acometida. La acometida
llega la caja general de
protección(CGP),dentro del CGP hay un
fusible. A continuación el armario del
contador donde se mide el consumo de
energía eléctrica.

16. Medidas de ahorro en la
instalación eléctrica, en la
instalación del agua y en la
instalación de gas de una
vivienda.
Ámbito científico tecnológico Daniel Martín Arco.

17. 3 MEDIDAS DE AHORRO EN LA
INSTALACION ELECTRICA.
 Comprar lámparas de
bajo consumo.

18.  Comprar electrodomésticos de consumo
eficiente.

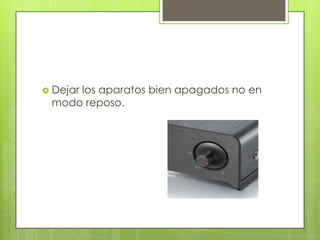

19.  Dejar los aparatos bien apagados no en
modo reposo.

20. 3 MEDIDAS DE AHORRO EN LA
INSTALACION DE AGUA.
 Cerrar bien el grifo para que no gotee.

21.  Ducharnos en vez de bañarnos.

22.  Utilizar cisternas con doble pulsador.

23. 3MEDIDAS DE AHORRO EN LA
INSTALACION DEL GAS.
 Mantenimiento de la caldera.

24.  Colocar válvulas termostáticas en todos
lo radiadores.

25.  Regulación de control de caldera y del
termostato ambiente.
