Este documento presenta información sobre electricidad y electrónica, incluyendo las leyes de Ohm y Watt, el código de colores, protoboards, testers y sus funciones y partes. También incluye ejemplos de problemas y sus soluciones relacionados con estas leyes y conceptos. Los anexos presentan información adicional de cada uno de los 6 estudiantes autores, y las referencias incluyen enlaces a sitios web sobre los temas cubiertos en el documento.

1. Electricidad y electrónica
Laura Valeria Gómez Henao
Sara Nuñez Diaz
Yulian Alexander Renteria Palacios
Luna Restrepo Solarte
Juan Esteban Vieda Escobar
Isabella Zuleta Rodriguez
Grado 10-6
I.E. Liceo Departamental
Tecnología
Santiago de Cali
2023

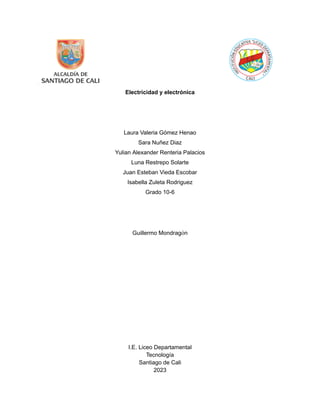

2. Electricidad y electrónica
Laura Valeria Gómez Henao
Sara Nuñez Diaz
Yulian Alexander Renteria Palacios
Luna Restrepo Solarte
Juan Esteban Vieda Escobar
Isabella Zuleta Rodriguez
Grado 10-6
Guillermo Mondragón
I.E. Liceo Departamental
Tecnología
Santiago de Cali
2023

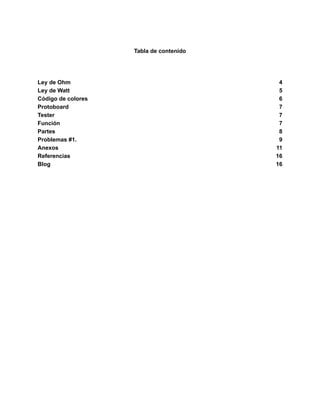

3. Tabla de contenido
Ley de Ohm 4
Ley de Watt 5
Código de colores 6
Protoboard 7
Tester 7
Función 7
Partes 8
Problemas #1. 9
Anexos 11
Referencias 16
Blog 16

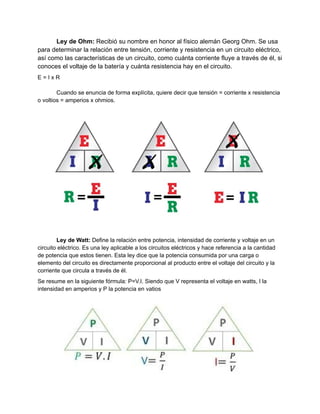

4. Ley de Ohm: Recibió su nombre en honor al físico alemán Georg Ohm. Se usa
para determinar la relación entre tensión, corriente y resistencia en un circuito eléctrico,
así como las características de un circuito, como cuánta corriente fluye a través de él, si
conoces el voltaje de la batería y cuánta resistencia hay en el circuito.
E = I x R
Cuando se enuncia de forma explícita, quiere decir que tensión = corriente x resistencia
o voltios = amperios x ohmios.
Ley de Watt: Define la relación entre potencia, intensidad de corriente y voltaje en un
circuito eléctrico. Es una ley aplicable a los circuitos eléctricos y hace referencia a la cantidad
de potencia que estos tienen. Esta ley dice que la potencia consumida por una carga o
elemento del circuito es directamente proporcional al producto entre el voltaje del circuito y la
corriente que circula a través de él.
Se resume en la siguiente fórmula: P=V.I. Siendo que V representa el voltaje en watts, I la
intensidad en amperios y P la potencia en vatios

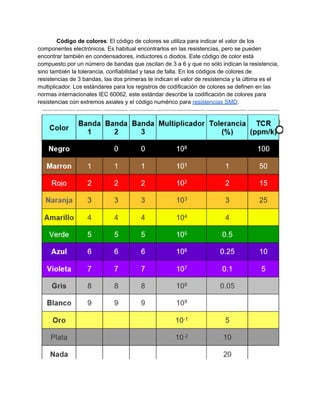

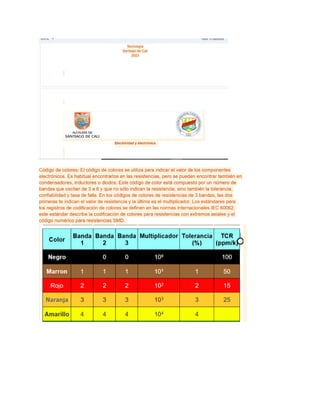

5. Código de colores: El código de colores se utiliza para indicar el valor de los
componentes electrónicos. Es habitual encontrarlos en las resistencias, pero se pueden
encontrar también en condensadores, inductores o diodos. Este código de color está
compuesto por un número de bandas que oscilan de 3 a 6 y que no sólo indican la resistencia,
sino también la tolerancia, confiabilidad y tasa de falla. En los códigos de colores de
resistencias de 3 bandas, las dos primeras te indican el valor de resistencia y la última es el
multiplicador. Los estándares para los registros de codificación de colores se definen en las
normas internacionales IEC 60062, este estándar describe la codificación de colores para
resistencias con extremos axiales y el código numérico para resistencias SMD.

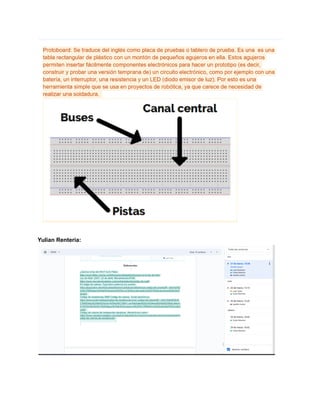

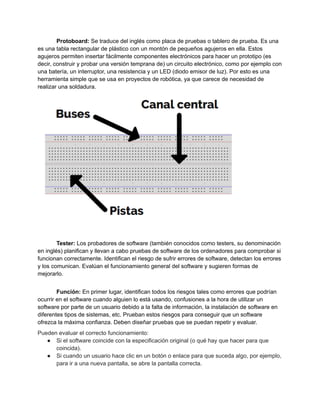

6. Protoboard: Se traduce del inglés como placa de pruebas o tablero de prueba. Es una
es una tabla rectangular de plástico con un montón de pequeños agujeros en ella. Estos
agujeros permiten insertar fácilmente componentes electrónicos para hacer un prototipo (es
decir, construir y probar una versión temprana de) un circuito electrónico, como por ejemplo con
una batería, un interruptor, una resistencia y un LED (diodo emisor de luz). Por esto es una
herramienta simple que se usa en proyectos de robótica, ya que carece de necesidad de
realizar una soldadura.
Tester: Los probadores de software (también conocidos como testers, su denominación
en inglés) planifican y llevan a cabo pruebas de software de los ordenadores para comprobar si
funcionan correctamente. Identifican el riesgo de sufrir errores de software, detectan los errores
y los comunican. Evalúan el funcionamiento general del software y sugieren formas de
mejorarlo.
Función: En primer lugar, identifican todos los riesgos tales como errores que podrían
ocurrir en el software cuando alguien lo está usando, confusiones a la hora de utilizar un
software por parte de un usuario debido a la falta de información, la instalación de software en
diferentes tipos de sistemas, etc. Prueban estos riesgos para conseguir que un software
ofrezca la máxima confianza. Deben diseñar pruebas que se puedan repetir y evaluar.
Pueden evaluar el correcto funcionamiento:
● Si el software coincide con la especificación original (o qué hay que hacer para que
coincida).
● Si cuando un usuario hace clic en un botón o enlace para que suceda algo, por ejemplo,
para ir a una nueva pantalla, se abre la pantalla correcta.

7. ● Si el usuario tiene que introducir algunos datos, el software actúa de forma correcta y
los datos se almacenan de forma segura.
● Si está diseñado para que varios usuarios puedan abrirlo al mismo tiempo sin que el
programa reduzca su velocidad de procesamiento.

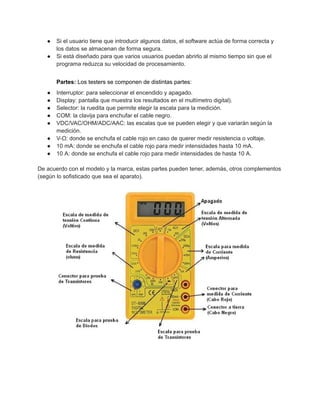

Partes: Los testers se componen de distintas partes:
● Interruptor: para seleccionar el encendido y apagado.
● Display: pantalla que muestra los resultados en el multímetro digital).
● Selector: la ruedita que permite elegir la escala para la medición.
● COM: la clavija para enchufar el cable negro.
● VDC/VAC/OHM/ADC/AAC: las escalas que se pueden elegir y que variarán según la
medición.
● V-Ω: donde se enchufa el cable rojo en caso de querer medir resistencia o voltaje.
● 10 mA: donde se enchufa el cable rojo para medir intensidades hasta 10 mA.
● 10 A: donde se enchufa el cable rojo para medir intensidades de hasta 10 A.
De acuerdo con el modelo y la marca, estas partes pueden tener, además, otros complementos
(según lo sofisticado que sea el aparato).

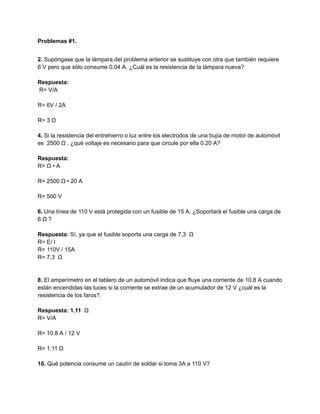

8. Problemas #1.
2. Supóngase que la lámpara del problema anterior se sustituye con otra que también requiere
6 V pero que sólo consume 0.04 A. ¿Cuál es la resistencia de la lámpara nueva?
Respuesta:
R= V/A
R= 6V / 2A
R= 3 Ω
4. Si la resistencia del entrehierro o luz entre los electrodos de una bujía de motor de automóvil
es 2500 Ω , ¿qué voltaje es necesario para que circule por ella 0.20 A?
Respuesta:
R= Ω • A
R= 2500 Ω • 20 A
R= 500 V
6. Una línea de 110 V está protegida con un fusible de 15 A. ¿Soportará el fusible una carga de
6 Ω ?
Respuesta: Sí, ya que el fusible soporta una carga de 7,3 Ω
R= E/ I
R= 110V / 15A
R= 7,3 Ω
8. El amperímetro en el tablero de un automóvil indica que fluye una corriente de 10.8 A cuando
están encendidas las luces si la corriente se extrae de un acumulador de 12 V ¿cuál es la
resistencia de los faros?.
Respuesta: 1.11 Ω
R= V/A
R= 10.8 A / 12 V
R= 1.11 Ω
10. Qué potencia consume un cautín de soldar si toma 3A a 110 V?

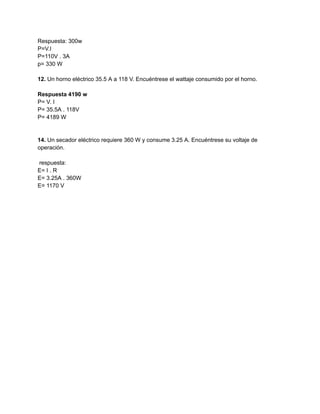

9. Respuesta: 300w
P=V.I
P=110V . 3A
p= 330 W
12. Un horno eléctrico 35.5 A a 118 V. Encuéntrese el wattaje consumido por el horno.
Respuesta 4190 w
P= V. I
P= 35.5A . 118V
P= 4189 W
14. Un secador eléctrico requiere 360 W y consume 3.25 A. Encuéntrese su voltaje de
operación.
respuesta:
E= I . R
E= 3.25A . 360W
E= 1170 V

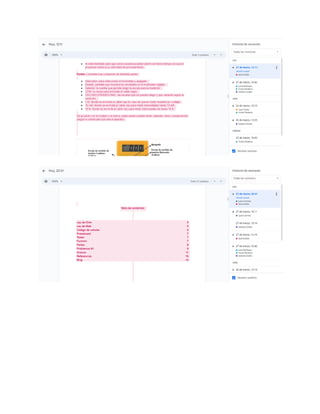

10. Anexos
Isabella Zuleta:
Juan Esteban Vieda

12. Yulian Renteria:

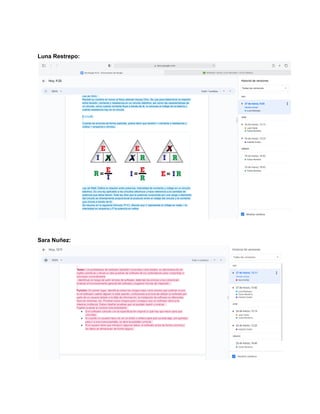

13. Luna Restrepo:
Sara Nuñez:

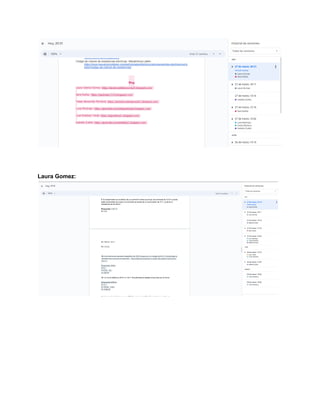

15. Laura Gomez:

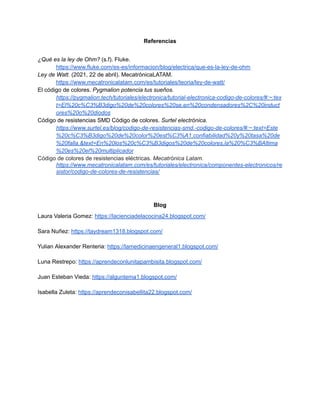

16. Referencias
¿Qué es la ley de Ohm? (s.f). Fluke.
https://www.fluke.com/es-es/informacion/blog/electrica/que-es-la-ley-de-ohm
Ley de Watt. (2021, 22 de abril). MecatrónicaLATAM.
https://www.mecatronicalatam.com/es/tutoriales/teoria/ley-de-watt/
El código de colores. Pygmalion potencia tus sueños.
https://pygmalion.tech/tutoriales/electronica/tutorial-electronica-codigo-de-colores/#:~:tex
t=El%20c%C3%B3digo%20de%20colores%20se,en%20condensadores%2C%20induct
ores%20o%20diodos
Código de resistencias SMD Código de colores. Surtel electrónica.
https://www.surtel.es/blog/codigo-de-resistencias-smd.-codigo-de-colores/#:~:text=Este
%20c%C3%B3digo%20de%20color%20est%C3%A1,confiabilidad%20y%20tasa%20de
%20falla.&text=En%20los%20c%C3%B3digos%20de%20colores,la%20%C3%BAltima
%20es%20el%20multiplicador
Código de colores de resistencias eléctricas. Mecatrónica Latam.
https://www.mecatronicalatam.com/es/tutoriales/electronica/componentes-electronicos/re
sistor/codigo-de-colores-de-resistencias/
Blog
Laura Valeria Gomez: https://lacienciadelacocina24.blogspot.com/
Sara Nuñez: https://taydream1318.blogspot.com/
Yulian Alexander Renteria: https://lamedicinaengeneral1.blogspot.com/
Luna Restrepo: https://aprendeconlunitapambisita.blogspot.com/
Juan Esteban Vieda: https://alguntema1.blogspot.com/
Isabella Zuleta: https://aprendeconisabellita22.blogspot.com/
