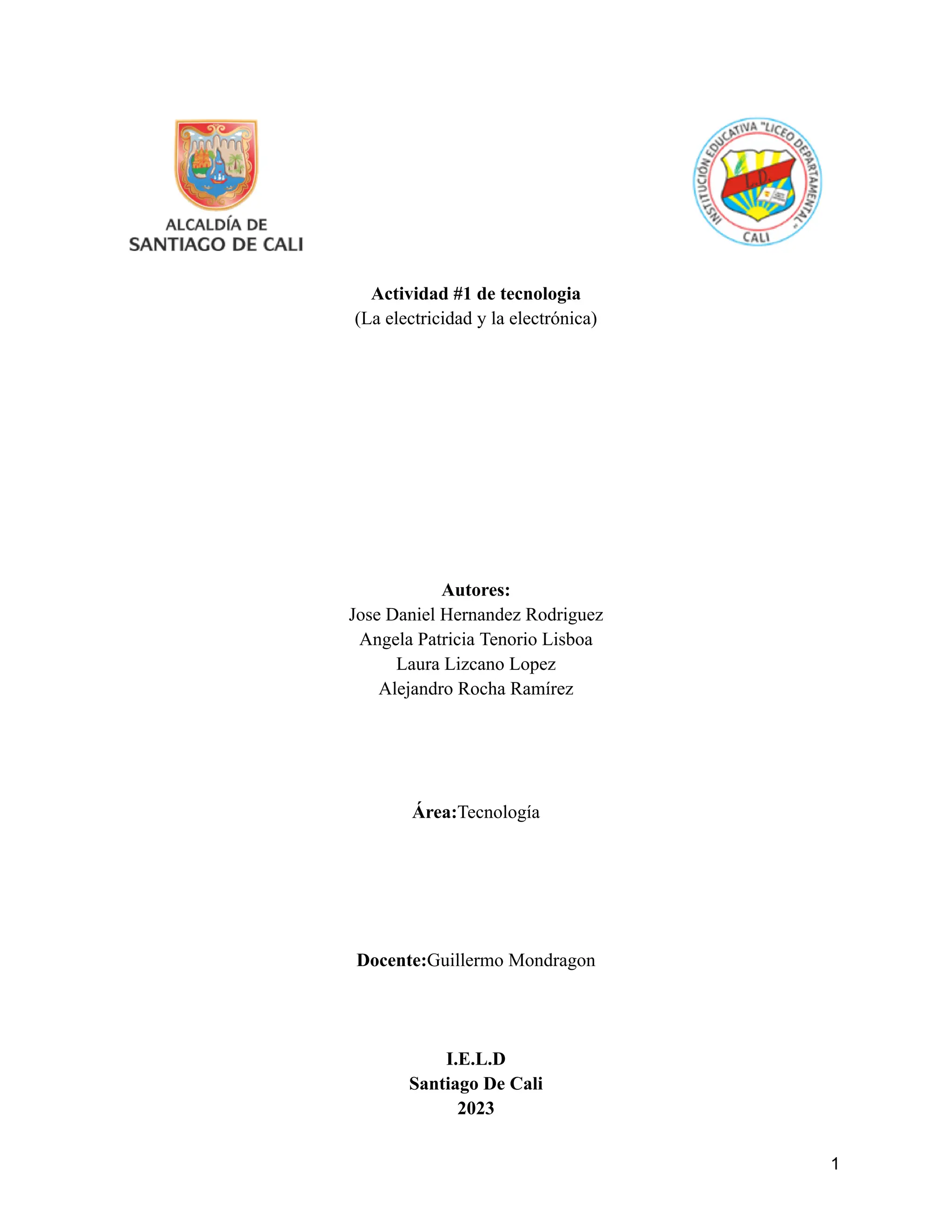

1. Actividad #1 de tecnologia
(La electricidad y la electrónica)
Autores:
Jose Daniel Hernandez Rodriguez
Angela Patricia Tenorio Lisboa
Laura Lizcano Lopez
Alejandro Rocha Ramírez
Área:Tecnología
Docente:Guillermo Mondragon
I.E.L.D
Santiago De Cali
2023
1

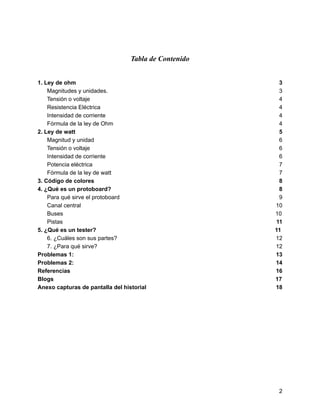

2. Tabla de Contenido
1. Ley de ohm 3
Magnitudes y unidades. 3
Tensión o voltaje 4
Resistencia Eléctrica 4
Intensidad de corriente 4
Fórmula de la ley de Ohm 4
2. Ley de watt 5
Magnitud y unidad 6
Tensión o voltaje 6
Intensidad de corriente 6
Potencia eléctrica 7
Fórmula de la ley de watt 7
3. Código de colores 8
4. ¿Qué es un protoboard? 8
Para qué sirve el protoboard 9
Canal central 10
Buses 10
Pistas 11
5. ¿Qué es un tester? 11
6. ¿Cuáles son sus partes? 12
7. ¿Para qué sirve? 12
Problemas 1: 13
Problemas 2: 14
Referencias 16
Blogs 17
Anexo capturas de pantalla del historial 18
2

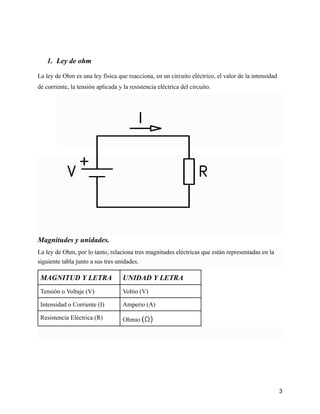

3. 1. Ley de ohm
La ley de Ohm es una ley física que reacciona, en un circuito eléctrico, el valor de la intensidad
de corriente, la tensión aplicada y la resistencia eléctrica del circuito.
Magnitudes y unidades.
La ley de Ohm, por lo tanto, relaciona tres magnitudes eléctricas que están representadas en la
siguiente tabla junto a sus tres unidades.
MAGNITUD Y LETRA UNIDAD Y LETRA
Tensión o Voltaje (V) Voltio (V)
Intensidad o Corriente (I) Amperio (A)
Resistencia Eléctrica (R) Ohmio (Ω)
3

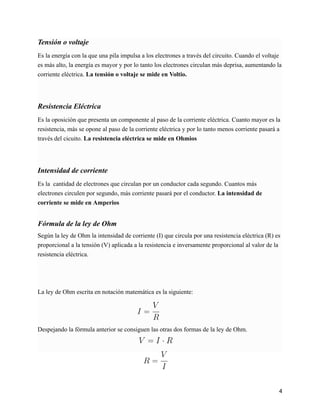

4. Tensión o voltaje
Es la energía con la que una pila impulsa a los electrones a través del circuito. Cuando el voltaje
es más alto, la energía es mayor y por lo tanto los electrones circulan más deprisa, aumentando la
corriente eléctrica. La tensión o voltaje se mide en Voltio.
Resistencia Eléctrica
Es la oposición que presenta un componente al paso de la corriente eléctrica. Cuanto mayor es la
resistencia, más se opone al paso de la corriente eléctrica y por lo tanto menos corriente pasará a
través del cicuito. La resistencia eléctrica se mide en Ohmios
Intensidad de corriente
Es la cantidad de electrones que circulan por un conductor cada segundo. Cuantos más
electrones circulen por segundo, más corriente pasará por el conductor. La intensidad de
corriente se mide en Amperios
Fórmula de la ley de Ohm
Según la ley de Ohm la intensidad de corriente (I) que circula por una resistencia eléctrica (R) es
proporcional a la tensión (V) aplicada a la resistencia e inversamente proporcional al valor de la
resistencia eléctrica.
La ley de Ohm escrita en notación matemática es la siguiente:
Despejando la fórmula anterior se consiguen las otras dos formas de la ley de Ohm.
4

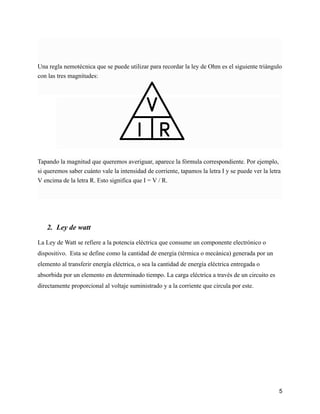

5. Una regla nemotécnica que se puede utilizar para recordar la ley de Ohm es el siguiente triángulo
con las tres magnitudes:
Tapando la magnitud que queremos averiguar, aparece la fórmula correspondiente. Por ejemplo,
si queremos saber cuánto vale la intensidad de corriente, tapamos la letra I y se puede ver la letra
V encima de la letra R. Esto significa que I = V / R.
2. Ley de watt
La Ley de Watt se refiere a la potencia eléctrica que consume un componente electrónico o
dispositivo. Esta se define como la cantidad de energía (térmica o mecánica) generada por un
elemento al transferir energía eléctrica, o sea la cantidad de energía eléctrica entregada o
absorbida por un elemento en determinado tiempo. La carga eléctrica a través de un circuito es
directamente proporcional al voltaje suministrado y a la corriente que circula por este.
5

6. Magnitud y unidad
La ley de watt, por lo tanto, relaciona tres magnitudes eléctricas que están representadas en la
siguiente tabla junto a sus tres unidades.
MAGNITUD Y LETRA UNIDAD Y LETRA
Tensión o Voltaje (V) Voltio (V)
Intensidad o Corriente (I) Amperio (A)
Potencia Eléctrica (P) Vatio (W)
Tensión o voltaje
Es la energía con la que una pila impulsa a los electrones a través del circuito. Cuando el voltaje
es más alto, la energía es mayor y por lo tanto los electrones circulan más deprisa, aumentando la
corriente eléctrica. La tensión o voltaje se mide en Voltio.
Intensidad de corriente
Es la cantidad de electrones que circulan por un conductor cada segundo. Cuantos más
electrones circulen por segundo, más corriente pasará por el conductor. La intensidad de
corriente se mide en Amperios
6

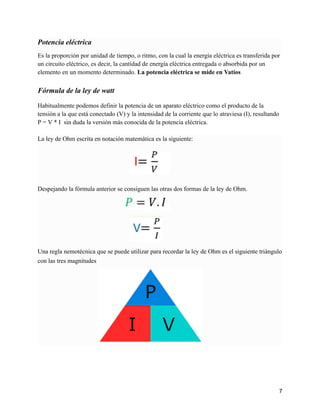

7. Potencia eléctrica
Es la proporción por unidad de tiempo, o ritmo, con la cual la energía eléctrica es transferida por
un circuito eléctrico, es decir, la cantidad de energía eléctrica entregada o absorbida por un
elemento en un momento determinado. La potencia eléctrica se mide en Vatios
Fórmula de la ley de watt
Habitualmente podemos definir la potencia de un aparato eléctrico como el producto de la
tensión a la que está conectado (V) y la intensidad de la corriente que lo atraviesa (I), resultando
P = V * I sin duda la versión más conocida de la potencia eléctrica.
La ley de Ohm escrita en notación matemática es la siguiente:
Despejando la fórmula anterior se consiguen las otras dos formas de la ley de Ohm.
Una regla nemotécnica que se puede utilizar para recordar la ley de Ohm es el siguiente triángulo
con las tres magnitudes
7

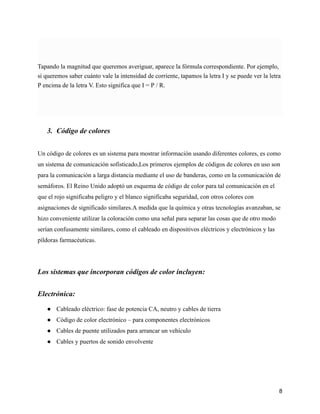

8. Tapando la magnitud que queremos averiguar, aparece la fórmula correspondiente. Por ejemplo,
si queremos saber cuánto vale la intensidad de corriente, tapamos la letra I y se puede ver la letra
P encima de la letra V. Esto significa que I = P / R.
3. Código de colores
Un código de colores es un sistema para mostrar información usando diferentes colores, es como
un sistema de comunicación sofisticado,Los primeros ejemplos de códigos de colores en uso son
para la comunicación a larga distancia mediante el uso de banderas, como en la comunicación de
semáforos. El Reino Unido adoptó un esquema de código de color para tal comunicación en el
que el rojo significaba peligro y el blanco significaba seguridad, con otros colores con
asignaciones de significado similares.A medida que la química y otras tecnologías avanzaban, se
hizo conveniente utilizar la coloración como una señal para separar las cosas que de otro modo
serían confusamente similares, como el cableado en dispositivos eléctricos y electrónicos y las
píldoras farmacéuticas.
Los sistemas que incorporan códigos de color incluyen:
Electrónica:
● Cableado eléctrico: fase de potencia CA, neutro y cables de tierra
● Código de color electrónico – para componentes electrónicos
● Cables de puente utilizados para arrancar un vehículo
● Cables y puertos de sonido envolvente
8

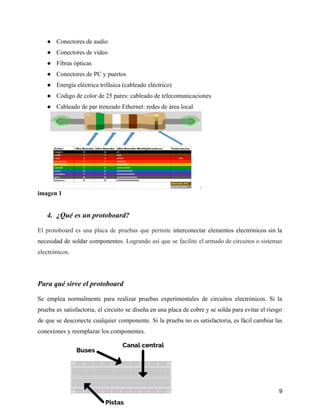

9. ● Conectores de audio
● Conectores de video
● Fibras ópticas
● Conectores de PC y puertos
● Energía eléctrica trifásica (cableado eléctrico)
● Código de color de 25 pares: cableado de telecomunicaciones
● Cableado de par trenzado Ethernet: redes de área local
imagen 1
4. ¿Qué es un protoboard?
El protoboard es una placa de pruebas que permite interconectar elementos electrónicos sin la
necesidad de soldar componentes. Logrando así que se facilite el armado de circuitos o sistemas
electrónicos.
Para qué sirve el protoboard
Se emplea normalmente para realizar pruebas experimentales de circuitos electrónicos. Si la
prueba es satisfactoria, el circuito se diseña en una placa de cobre y se solda para evitar el riesgo
de que se desconecte cualquier componente. Si la prueba no es satisfactoria, es fácil cambiar las
conexiones y reemplazar los componentes.
9

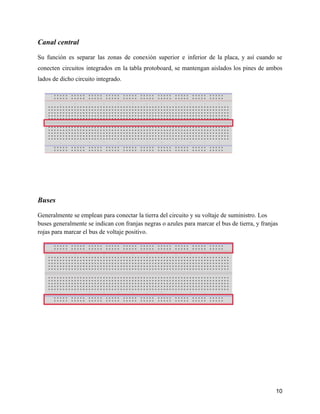

10. Canal central
Su función es separar las zonas de conexión superior e inferior de la placa, y así cuando se
conecten circuitos integrados en la tabla protoboard, se mantengan aislados los pines de ambos
lados de dicho circuito integrado.
Buses
Generalmente se emplean para conectar la tierra del circuito y su voltaje de suministro. Los
buses generalmente se indican con franjas negras o azules para marcar el bus de tierra, y franjas
rojas para marcar el bus de voltaje positivo.
10

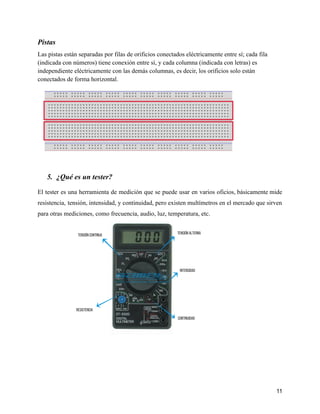

11. Pistas
Las pistas están separadas por filas de orificios conectados eléctricamente entre sí; cada fila
(indicada con números) tiene conexión entre sí, y cada columna (indicada con letras) es
independiente eléctricamente con las demás columnas, es decir, los orificios solo están
conectados de forma horizontal.
5. ¿Qué es un tester?
El tester es una herramienta de medición que se puede usar en varios oficios, básicamente mide
resistencia, tensión, intensidad, y continuidad, pero existen multímetros en el mercado que sirven
para otras mediciones, como frecuencia, audio, luz, temperatura, etc.
11

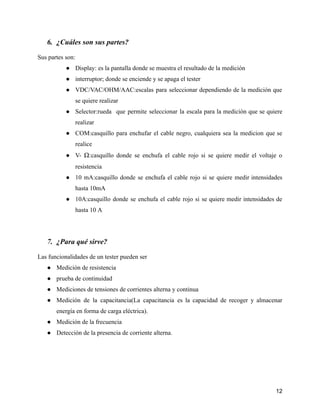

12. 6. ¿Cuáles son sus partes?
Sus partes son:
● Display: es la pantalla donde se muestra el resultado de la medición
● interruptor; donde se enciende y se apaga el tester
● VDC/VAC/OHM/AAC:escalas para seleccionar dependiendo de la medición que
se quiere realizar
● Selector:rueda que permite seleccionar la escala para la medición que se quiere
realizar
● COM:casquillo para enchufar el cable negro, cualquiera sea la medicion que se
realice
● V- Ω:casquillo donde se enchufa el cable rojo si se quiere medir el voltaje o
resistencia
● 10 mA:casquillo donde se enchufa el cable rojo si se quiere medir intensidades
hasta 10mA
● 10A:casquillo donde se enchufa el cable rojo si se quiere medir intensidades de
hasta 10 A
7. ¿Para qué sirve?
Las funcionalidades de un tester pueden ser
● Medición de resistencia
● prueba de continuidad
● Mediciones de tensiones de corrientes alterna y continua
● Medición de la capacitancia(La capacitancia es la capacidad de recoger y almacenar
energía en forma de carga eléctrica).
● Medición de la frecuencia
● Detección de la presencia de corriente alterna.
12

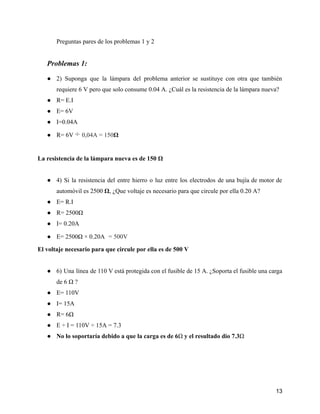

13. Preguntas pares de los problemas 1 y 2
Problemas 1:
● 2) Suponga que la lámpara del problema anterior se sustituye con otra que también
requiere 6 V pero que solo consume 0.04 A. ¿Cuál es la resistencia de la lámpara nueva?
● R= E.I
● E= 6V
● I=0.04A
● R= 6V ÷ 0,04A = 150Ω
La resistencia de la lámpara nueva es de 150 Ω
● 4) Si la resistencia del entre hierro o luz entre los electrodos de una bujía de motor de
automóvil es 2500 Ω, ¿Que voltaje es necesario para que circule por ella 0.20 A?
● E= R.I
● R= 2500Ω
● I= 0.20A
● E= 2500Ω × 0.20A = 500V
El voltaje necesario para que circule por ella es de 500 V
● 6) Una línea de 110 V está protegida con el fusible de 15 A. ¿Soporta el fusible una carga
de 6 Ω ?
● E= 110V
● I= 15A
● R= 6Ω
● E ÷ I = 110V ÷ 15A = 7.3
● No lo soportaría debido a que la carga es de 6Ω y el resultado dio 7.3Ω
13

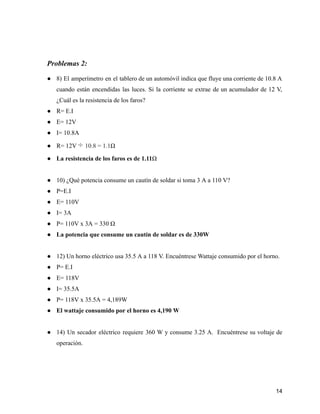

14. Problemas 2:
● 8) El amperímetro en el tablero de un automóvil indica que fluye una corriente de 10.8 A
cuando están encendidas las luces. Si la corriente se extrae de un acumulador de 12 V,
¿Cuál es la resistencia de los faros?
● R= E.I
● E= 12V
● I= 10.8A
● R= 12V ÷ 10.8 = 1.1Ω
● La resistencia de los faros es de 1.11Ω
● 10) ¿Qué potencia consume un cautín de soldar si toma 3 A a 110 V?
● P=E.I
● E= 110V
● I= 3A
● P= 110V x 3A = 330 Ω
● La potencia que consume un cautín de soldar es de 330W
● 12) Un horno eléctrico usa 35.5 A a 118 V. Encuéntrese Wattaje consumido por el horno.
● P= E.I
● E= 118V
● I= 35.5A
● P= 118V x 35.5A = 4,189W
● El wattaje consumido por el horno es 4,190 W
● 14) Un secador eléctrico requiere 360 W y consume 3.25 A. Encuéntrese su voltaje de
operación.
14

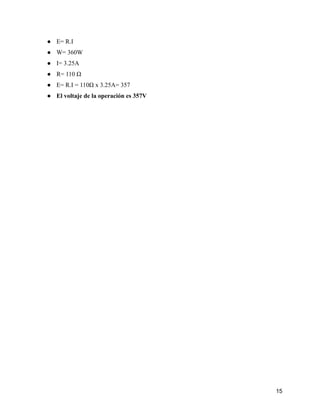

15. ● E= R.I
● W= 360W
● I= 3.25A
● R= 110 Ω
● E= R.I = 110Ω x 3.25A= 357
● El voltaje de la operación es 357V
15

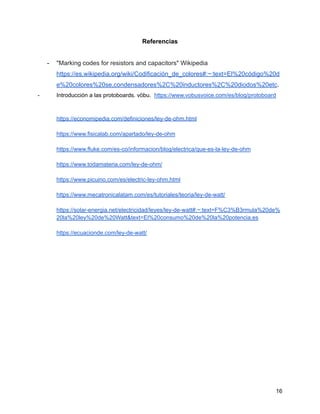

16. Referencias
- "Marking codes for resistors and capacitors" Wikipedia
https://es.wikipedia.org/wiki/Codificación_de_colores#:~:text=El%20código%20d
e%20colores%20se,condensadores%2C%20inductores%2C%20diodos%20etc.
- Introducción a las protoboards. vöbu. https://www.vobusvoice.com/es/blog/protoboard
https://economipedia.com/definiciones/ley-de-ohm.html
https://www.fisicalab.com/apartado/ley-de-ohm
https://www.fluke.com/es-co/informacion/blog/electrica/que-es-la-ley-de-ohm
https://www.todamateria.com/ley-de-ohm/
https://www.picuino.com/es/electric-ley-ohm.html
https://www.mecatronicalatam.com/es/tutoriales/teoria/ley-de-watt/
https://solar-energia.net/electricidad/leyes/ley-de-watt#:~:text=F%C3%B3rmula%20de%
20la%20ley%20de%20Watt&text=El%20consumo%20de%20la%20potencia,es
https://ecuacionde.com/ley-de-watt/
16

17. Blogs
● Jose Daniel Hernández Rodriguez
https://tecnomaniaen2023.blogspot.com/
● Alejandro Rocha Ramírez
https://latecnologiaysusbeneficiosxd.blogspot.com/
● Angela Patricia Tenorio Lisboa
https://tenilogia.blogspot.com/?m=1
● Laura Lizcano Lopez
17

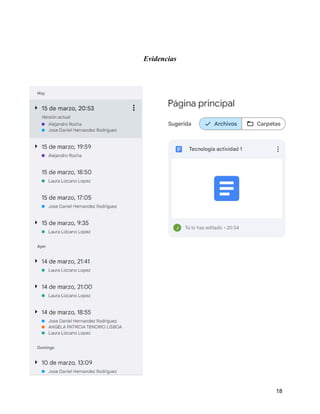

18. Evidencias
