1. CONDENSADORES Transferencia de Calor II

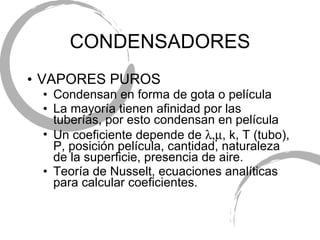

2. CONDENSADORES VAPORES PUROS Condensan en forma de gota o pel ícula La mayoría tienen afinidad por las tuberías, por esto condensan en película Un coeficiente depende de  , k, T (tubo), P, posición película, cantidad, naturaleza de la superficie, presencia de aire. Teoría de Nusselt, ecuaciones analíticas para calcular coeficientes.

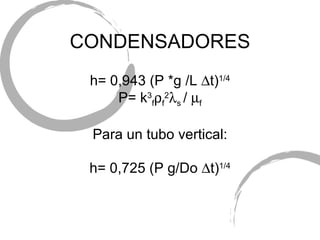

3. CONDENSADORES h= 0,943 (P *g /L  t) 1/4 P= k 3 f  f 2  s /  f Para un tubo vertical: h= 0,725 (P g/Do  t) 1/4

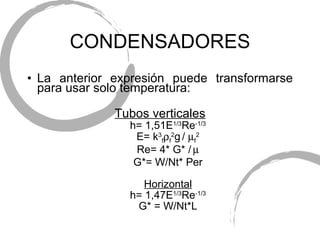

4. CONDENSADORES La anterior expresi ón puede transformarse para usar solo temperatura: Tubos verticales h= 1,51E 1/3 Re -1/3 E= k 3 f  f 2 g /  f 2 Re= 4* G* /  G*= W/Nt* P er Horizontal h= 1,47E 1/3 Re -1/3 G* = W/Nt*L

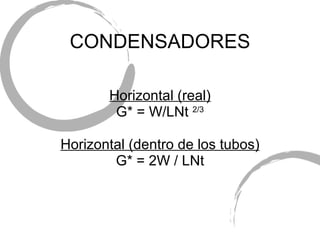

5. CONDENSADORES Horizontal (real) G* = W/LNt 2/3 Horizontal (dentro de los tubos) G* = 2W / LNt

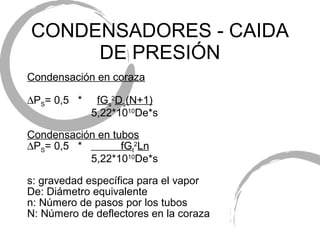

6. CONDENSADORES - CAIDA DE PRESIÓN Condensaci ón en coraza  P S = 0,5 * fG s 2 D s (N+1) 5,22*10 10 De*s Condensaci ón en tubos  P S = 0,5 * fG t 2 Ln 5,22*10 10 De*s s: gravedad espec ífica para el vapor De: Diámetro equivalente n: Número de pasos por los tubos N: N úmero de deflectores en la coraza

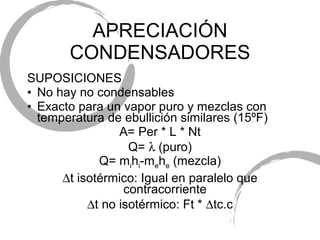

7. APRECIACI ÓN CONDENSADORES SUPOSICIONES No hay no condensables Exacto para un vapor puro y mezclas con temperatura de ebullici ón similares (15ºF) A= Per * L * Nt Q=  (puro) Q= m i h i -m e h e (mezcla)  t isot érmico: Igual en paralelo que contracorriente  t no isot érmico: Ft *  tc.c
