El documento describe el proceso de captación y tratamiento de agua en una planta desalinizadora e industrial. La planta captará agua subterránea a través de galerías filtrantes y la someterá a filtración, neutralización y desalinización mediante osmosis inversa para producir agua industrial a 500 ppm. El agua será almacenada y bombeada a través de dos estaciones de bombeo a un proyecto minero a 15-20 km de distancia.

1. CAPTACIÓN DE AGUA
Galerías Filtrantes (5)
6m debajo de la arena
C/u 500 m3/h
Trenes de osmosis
inversa (2)
Sistema de membranas
para la FILTRACIÓN
Produce: Agua Industrial
NEUTRALIZACIÓN
A niveles razonables de
PH y LSI
Planta de Pre filtrado
Filtros de 200um
DESALINIZACIÓN
Planta
Desalinizadora
19264.8 m3/día
Produce agua industrial
a 500ppm mediante
osmosis inversa
ELIMINAR MATERIAL ORGANICO Y
DECANTAR RESIDUOS SÓLIDOS
Posas Desarenadoras (2)
C/u 3000 m³
El agua permanece durante 24
h
Planta de filtrado
Tren de filtros multimedia
Playa SOMBRERO -Mejía
SALMUERA
En la cota 11msnm
En la cota 11msnm
MAR
Posa de almacenamiento
de agua Industrial
Tiene 4 salidas
Estación de Bombeo Nº1
4 bombas horizontales de baja
presión
Tanque de
almacenamiento de
agua Industrial Nº1
19000 m³
200msnm
Estación de Bombeo
Nº2
A bombas horizontales de
alta presión
Tanque de
almacenamiento de
agua Industrial Nº2
15km
20km
Pampa Cachendo
Proyecto Minero TIA MARIA

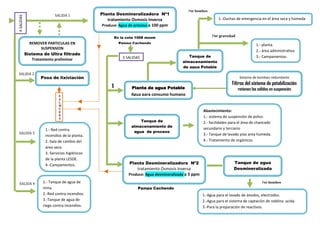

SALIDAS

2. SALIDA 2
Por bombeo
1
Pampa Cachendo
Por bombeo
4SALIDAS
SALIDA 1 Planta Desmineralizadora Nº1
tratamiento Osmosis Inversa
Produce: Agua de proceso a 100 ppm
En la cota 1008 msnm
Pampa Cachendo
SALIDA 4
SALIDA 3
Posa de lixiviación
1.- Red contra
incendios de la planta.
2.-Sala de cambio del
área seca.
3.-Servicios higiénicos
de la planta LESDE.
4.-Campamentos.
1.- Tanque de agua de
mina.
2.-Red contra incendios.
3.-Tanque de agua de
riego contra incendios.
REMOVER PARTICULAS EN
SUSPENSION
Sistema de Ultra filtrado
Tratamiento preliminar
Planta de agua Potable
Agua para consumo humano
3 SALIDAS Tanque de
almacenamiento
de agua Potable
1.- planta.
2.- área administrativa
3.- Campamentos.
1.-Duchas de emergencia en el área seca y húmeda
Por gravedad
Tanque de
almacenamiento de
agua de proceso
Abastecimiento:
1.- sistema de suspensión de polvo.
2.- facilidades para el área de chancado
secundario y terciario
3.- Tanque de lavado piso area húmeda.
4.- Tratamiento de orgánicos.
Sistema de bombeo redundante
Filtros del sistema de potabilización
retienen los sólidos en suspensión
Planta Desmineralizadora Nº2
tratamiento Osmosis Inversa
Produce: Agua desmineralizada a 5 ppm
Tanque de agua
Desmineralizada
1.-Agua para el lavado de ánodos, electrodos.
2.-Agua para el sistema de captación de neblina acida.
3.-Para la preparación de reactivos.
S
A
L
M
U
E
R
A
