Todas las faces

UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA - UNAD -
ESCUELA DE CIENCIAS BÁSICAS, TECNOLOGÍA E INGENIERÍA
– ECBTI –
Curso: Electrónica Digital
Grupo 243004_10
Actividad: Fase 1
(Familiarización con el simulador de tourdigital)
Presentado al tutor:
CARLOS AUGUSTO FAJARDO
Realizado por:
RICARDO MOLINAGIL
CRISTIAN ALEXANDER SAAVEDRA
LEIDY PAOLA BUITRAGO
MAURO FERNANDO DIAZ
KENIS HANS ESTRADA
Septiembre 19 de 2015

2
Electrónica Digital. Fase 1. - Familiarizaciónconel simuladorde tourdigital - Grupo203042_10
Índice
 Introducción
 Descripción del Programa
 Ventajas y desventajas del programa
 Menús del Programa
 Tableros
 Edición de Circuitos
 Ejemplos de Circuitos
 Conclusiones
 Bibliografía

3
Introducción
Dando desarrollo a la guía de actividades del curso de Electrónica Digital, para esta
fase 1, se nos pide que de forma colaborativa, elaboremos un “pequeño manual para
el manejo del simulador digital versión 0.9.7”
Con la participación activa y participativa de los integrantes del curso, en foro creado
en entorno de Aprendizaje Colaborativo (Unidad 1) para planificar el desarrollo del
manual, se espera que se aúnan aportes, opiniones y puntos de vista.
El adquirir las destrezas y habilidades en el manejo de este simulador de circuitos
digitales, es la intención principal de la actividad.
.

4
Descripción y ventajas del Programa
El simulador digital tourdigital es un simulador virtual de circuitos digitales TTL,
Combinatorios y secuenciales. Con esta versátil herramienta, se pueden simular
puertas lógicas, mux, demux, contadores, codificadores, decodificadores, memorias,
registros, sumadores, etc.
Su creador es el Ingeniero Peruano: Arturo J. Miguel de Priego Paz Soldán
Adquirir la destreza de manejo es muy sencillo, ya que su funcionamiento se basa en
una protoboard “virtual”, donde elegimos desde el menú, el componente integrado que
necesitemos y lo colocamos sobre la misma protoboard, conectamos el integrado a
masa y vcc con sus respectivos cables, los cuales podemos diferenciar por medio de
una paleta de colores así como también la posibilidad de varias su anchura. Podemos
hacer conecciones de las salidas a LEDs, displays 7 segmentos, sensores, etc.
Es posible colocar hasta diez protoboards, cada uno con capacidad para ocho
circuitos integrados. Además, el programa provee un temporizador (generador de
señales periódicas) y una fuente de energía eléctrica (fuente DC de 5 V).
Finalmente podemos “Encender” el circuito, y a través de los interruptores, podemos
controlar los valores de entrada.
Versiones: El simulador digital tourdigital actualmente cuenta con dos versiones que
son gratuitas, de copia y uso libre.
Este software ha sido diseñado para ser empleado como una herramienta de
enseñanza y aprendizaje del diseño digital y actualmente está orientado a cursos
básicos o de introducción a los circuitos digitales, tanto en el nivel escolar como
universitario. El programa se ejecuta en MS Windows con una resolución mínima de
pantalla de al menos 1024 x 768.
Versión 0.95
Versión 0.97
Desde su página web: http://www.tourdigital.net Se pueden realizar las diferentes
descargas:
• Programa en versión 095: SimuladorDigital_095.zip
• Guía preliminar GuiaPreliminar_095.zip
• Ejemplos de circuitos: EjemplosDeCircuitos_095.zip
• Programa en versión 097: SimuladorDigital_097.zip

5
Ventajas y desventajas del programa
Ventajas
 Una de las grandes ventajas de la versión 0.97 es que en comparación a la
versión 0.95 al cablear de algunos de los interruptores yo aparece como en
Paint en mano alzada y sino en línea recta con opciones de modificar como sea
necesario para organizar el cable
 Podemos insertar todas las protoboard que necesitemos igualmente con los
interruptores, pulsadores, leds y leds de 7 segmentos
 Podemos mover y organizar todos los tableros como queramos
 Es una herramienta que permite construir y simular el funcionamiento de
circuitos digitales utilizando modelos lógicos (ideales, sin consideraciones
eléctricas o físicas) de circuitos integrados TTL.
 Cuenta con elementos que acompañan frecuentemente a los circuitos digitales:
protoboards, interruptores, pulsadores, leds y visualizadores de 7 segmentos.
 Provee un temporizador (generados de señales periódicas) y una fuente de
energía eléctrica (fuente DC de 5v).
 Incluye escenarios virtuales sobre tableros que pueden hacer interfaz lógica
con otros tableros y circuitos sobre los protoboards.
Desventajas
 Una de las desventajas es que solo podemos insertar un tablero de
temporizador y un tablero de alimentador de líneas de VCC y GND.
 Gran desventaja que no aparece como están organizadas cada una de las
entradas y salidas en la compuerta que vamos utilizar. Sería de gran utilidad
que apareciera la función como en el caso de la compuerta AND en la versión
0.95
 No parecen los escenarios que serían de gran utilidad como en la versión 0.95

6

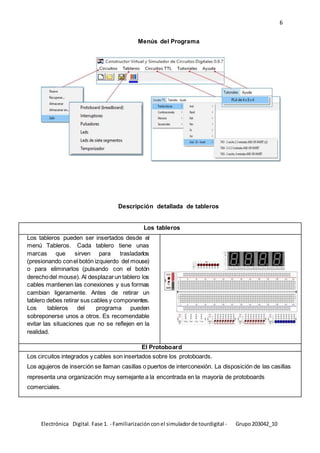

Menús del Programa
Descripción detallada de tableros
Los tableros
Los tableros pueden ser insertados desde el
menú Tableros. Cada tablero tiene unas
marcas que sirven para trasladarlos
(presionando conel botón izquierdo del mouse)
o para eliminarlos (pulsando con el botón
derechodel mouse). Al desplazarun tablero los
cables mantienen las conexiones y sus formas
cambian ligeramente. Antes de retirar un
tablero debes retirar sus cables y componentes.
Los tableros del programa pueden
sobreponerse unos a otros. Es recomendable
evitar las situaciones que no se reflejen en la
realidad.
El Protoboard
Los circuitos integrados y cables son insertados sobre los protoboards.
Los agujeros de inserción se llaman casillas o puertos de interconexión. La disposición de las casillas
representa una organización muy semejante a la encontrada en la mayoría de protoboards
comerciales.

7

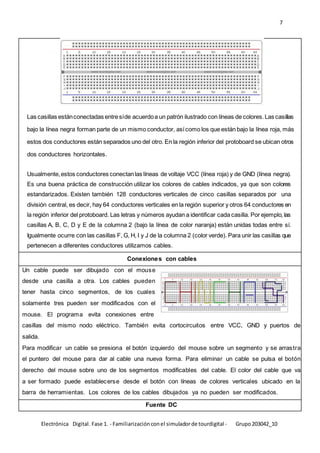

Las casillas estánconectadas entresíde acuerdoa un patrón ilustrado con líneas de colores.Las casillas
bajo la línea negra forman parte de un mismo conductor, asícomo los que están bajo la línea roja, más
estos dos conductores están separados uno del otro. En la región inferior del protoboard se ubican otros
dos conductores horizontales.
Usualmente,estos conductores conectanlas líneas de voltaje VCC (línea roja) y de GND (línea negra).
Es una buena práctica de construcción utilizar los colores de cables indicados, ya que son colores
estandarizados. Existen también 128 conductores verticales de cinco casillas separados por una
división central, es decir, hay 64 conductores verticales en la región superior y otros 64 conductores en
la región inferior del protoboard. Las letras y números ayudan a identificar cada casilla. Por ejemplo, las
casillas A, B, C, D y E de la columna 2 (bajo la línea de color naranja) están unidas todas entre sí.
Igualmente ocurre con las casillas F, G, H, I y J de la columna 2 (color verde). Para unir las casillas que
pertenecen a diferentes conductores utilizamos cables.
Conexiones con cables
Un cable puede ser dibujado con el mouse
desde una casilla a otra. Los cables pueden
tener hasta cinco segmentos, de los cuales
solamente tres pueden ser modificados con el
mouse. El programa evita conexiones entre
casillas del mismo nodo eléctrico. También evita cortocircuitos entre VCC, GND y puertos de
salida.
Para modificar un cable se presiona el botón izquierdo del mouse sobre un segmento y se arrastra
el puntero del mouse para dar al cable una nueva forma. Para eliminar un cable se pulsa el botón
derecho del mouse sobre uno de los segmentos modificables del cable. El color del cable que va
a ser formado puede establecerse desde el botón con líneas de colores verticales ubicado en la
barra de herramientas. Los colores de los cables dibujados ya no pueden ser modificados.
Fuente DC

8
El tablero de fuente DC simula el suministro de energía eléctrica para el funcionamiento de los
demás tableros y de los componentes del circuito. Este tablero siempre aparece en todos los
circuitos hechos con el programa. En un circuito real con chips TTL puedes utilizar una fuente
de voltaje regulada de 5 V o tres pilas de 1.5 V colocadas en serie. Es muy recomendable que
desconectes la fuente DC cuando estés construyendo o modificando tus circuitos. Siguiendo
esta recomendación, el programa evita que realices ediciones o modificaciones del circuito cuando el
tablero de fuente DC está encendido.
Tablero de Interruptores y de Leds
El tablero de interruptores provee ocho interruptores cuyos estados pueden ser conmutados al pulsar
sobre ellos con el botón izquierdo del mouse. El tablero de leds contiene ocho leds activos en alta.
Tablero de Pulsadores
El tablero de pulsadores tiene ocho pulsadores activos en el nivel lógico
1. Un pulsador se activa cuando lo presionas con el botón izquierdo del mouse.
La salida de los pulsadores es 0 cuando no están presionados.
Solamente puedeactivarse unpulsadorala vez.
Visualizadores de siete segmentos
El tablero de visualizadores de siete segmentos contiene
cuatro visualizadores de ánodo común, es decir, para
encenderun led específico debe colocarseun nivel lógico 0 en
el puerto correspondiente. La línea de VCC debe estar
conectada al tablero.
Tablero de Temporizadores
El tablero de temporizadores de este programa provee cuatro señales
periódicas de frecuencias aproximadas a 10 Hz, 5 Hz, 2 Hz y 1 Hz.
Solamente existe un tablero temporizador por cada circuito. Como sucede en
todos los demás tableros, las señales son formadas cuando el tablero está

9
correctamente conectado. En circuitos reales, utiliza osciladores encapsulados o circuitos como el LM
555 para generar las frecuencias necesarias.
Tutorial PLA
Este tutorial sirve para ilustrar las funciones lógicas mediante un arreglo de lógica programable de 4
entradas, 8 productos y 4 salidas.
Para unir y separar líneas basta con pulsar sobre las intersecciones entre las líneas. Este tablero ayuda
a visualizar rápidamente el resultado de las funciones lógicas combinacionales. Por ejemplo, puede
servir para demostrar las equivalencias de los postulados de Huntington del álgebra de Boole, algunos
teoremas de simplificación de funciones y algunas funciones básicas como selectores,descodificadores,
codificadores, medio sumador, sumador completo, comparador, etc. Estas funciones pueden ser
comparadas y relacionadas con las funciones realizadas por los circuitos integrados.
Circuitos Integrados TTL
El programa provee más de 80 modelos lógicos de circuitos digitales de la familia TTL. Estos modelos
no toman en cuenta ningún aspecto físico. Tampoco incluyen los chips de salida con colector abierto,
alta impedancia y de pines bidireccionales. El programa valida la inserción de los chips evitando
conexiones de pines de salida con casillas conectadas a otros pines y puertos de salida. Un chip puede
serretirado conel botón derechodel ratóny trasladadoarrastrándolo con el botón izquierdo.Los circuitos
aparecen clasificados en los menús de acuerdo a sus esquemas. Algunos circuitos listados en el grupo
Combinacionales tienen registros. Cuando un chip de la lista tiene un pin bidireccional ese pin está
modelado únicamente como salida.
Edición de Circuitos
La edición de circuitos es tan simple como: en los menús, seleccionar el componente
integrado deseado y hacer las conecciones como si lo hiciéramos de forma real sobre
una protoboard física.
A continuación, se muestran las imágenes que indican como se cablear cada una de
las compuertas lógicas a los swicht, led, leds de 7 segmentos, etc. En el momento
de hacer edición en el simulador digital versión 0.97.
Repartición de entradas y salidas en cada uno de los chip de las compuertas lógicas.
OR AND NOT

10
NAND NOR XOR
Ejemplos utilizando el circuito lógico para la simulación en el simulador
digital versión 0.97
PuertasNANDen cascada
Contador binario de cuatro bits utilizando
cuatro flip-flops D. Las entradas flotantes son
consideradas por el programa como 1 lógico.
En la práctica, a veces será necesario que
conectes una resistencia de
aproximadamente 1KΩ entre VCC y los pines
de entrada de control.
Conexiones de VCC y GND y de las salidas
de los descodificadores a los visualizadores
de siete segmentos de un contador BCD de 4
dígitos con sentido de cuenta y frecuencia
seleccionables.

11
Conexiones para el contador de unidades del
contador BCD
Conexiones de los cuatro dígitos del
contador. Las conexiones de los
descodificadores han sido modificadas
Conexión del multiplexor para seleccionar la
señal de reloj entre 10 Hz y 1 Hz.

12
Conclusiones
Después de desarrollar esta actividad, hemos podido comprobar como por medio de
esta herramienta, podemos simular una gran variedad de circuitos y gracias a la
versatilidad del software, casi todo lo que físicamente podemos hacer sobre una
protoboad, lo podemos hacer de forma virtual.
Haber analizado cada uno de sus componentes y de sus posibilidades, así como la
elaboración de algunos circuitos, nos permite contar con las destrezas y habilidades
suficientes para que por medio de éste simulador, podamos realizar infinitud de
circuitos, los que físicamente podemos tener dificultades para simular fisicamente al
no contar con los distintos componentes disponibles en este programa.

13
Biblio
grafía
 De Priego Paz Soldán, Arturo J. Miguel. (2011). Constructor Virtual y
Simulador de Circuitos Digitales con Chips TTL. Consultado el 16 de
Septiembre de 2015 de
 http://www.tourdigital.net/ConstructorVirtualySimuladorDigitalConChipsTTL.pdf
 http://www.tourdigital.net/SimuladorTTLconEscenarios.htm
 https://www.youtube.com/watch?v=937G2EJ6mws
 https://www.youtube.com/watch?v=hGELYT3_quc
 Victoria Duque, Diana Gissela. (2013). Syllabus Electrónica Digital.
Recuperado el 16 de Septiembre de 2015 de http://www.unad.edu.co

14
– ECBTI –
Grupo 243004_10
Actividad: Fase 2
(Visualización con displays 7 segmentos)
Realizado por:
RICARDO MOLINAGIL
KENIS HANS ESTRADA
Octubre 04 de 2015
Introducción
Siguiendo las indicaciones de la guía de actividades del curso, para esta actividad
colaborativa 2, se nos pide realizar el diseño de los decodificadores BCD-7 segmentos que
permiten la visualización de números binarios en los displays 7 segmentos.

15
Con la participación de los integrantes del grupo, realizamos la investigación de los
conceptos teóricos y prácticos del decodificador BCD-7 segmentos, que nos permitieron
usar las estrategias necesarias para llegar a la realización de la actividad.
En estas investigaciones, destacamos una reunión efectuada por algunos integrantes del
curso, en las instalaciones de la universidad, donde pudimos compartir puntos de vista,
intercambiar opiniones y principalmente, llegar a acuerdos con miras a la realización del
presente trabajo.
Pudimos observar, desarrollar, e implementar un circuito que por medio de un
dispositivo visualizador, un decodificador y una serie de datos ingresados manualmente
nos llevó a comprobar el funcionamiento y desempeño de la codificación de BCD a siete
segmentos.
_________________________________________________________
____________________________
Desarrollo de la actividad.
Esta actividad se centra en la visualización con displays de 7 segmentos, con la utilización
de un decodificador BCD.
Pero recordemos que es un decodificador:

16
Es un dispositivo que "decodifica" un código de entrada en otro. Es decir, transforma una
combinación de unos y cero, en otra. El decodificador 74LS47, en particular transforma
el código binario en el código de 7 segmentos.
El circuito integrado 74LS47 es un decodificador BCD (Decimal Codificado a Binario) a
un display de 7 segmentos que tiene la función de decodificar los números binario a un
display de 7 segmentos en el cual podemos visualizar el número binario en su equivalente
decimal.
El decodificador recibe en su entrada el número que será visualizado en el display. Posee
7 salidas, una para cada segmento. Para un valor de entrada, cada salida toma un estado
determinado (activada o desactivada).
Los decodificadores se emplean fundamentalmente para seleccionar los diferentes
puertos de E/S (entrada/salida) y así la computadora pueda comunicarse con los diferentes
dispositivos externos (periféricos).
Estos decodificadores son conocidos como decodificador de direcciones de puertos.
Direccionar una localidad de memoria, conversión de datos binarios,…
• La función básica de un decodificador es detectar la presencia de una determinada
combinación de bits (código) en sus entradas y señalar la presencia de este código
mediante un cierto nivel de salida.
• Estructura: - n entradas de datos - m salidas de datos, con m ≤ 2 n, activas en alta o baja
• Denominación: DEC n a m
• Propósito: generar m (salidas activas en alta) o (salidas activas en baja) asociados a las
n entradas
• Por tanto, tan sólo puede haber una única salida activa al mismo tiempo para cada
combinación de las entradas.
Puede convertir, por ejemplo un número binario a un número decimal o bien convertir
cada código BCD en uno de los 10 dígitos decimales

17
La entrada consiste en 4 patas o pines donde el decodificador recibe los números binarios.
Podemos ingresar valores de 0 a 9 en formato binario.
Para tener claridad sobre estos valores, nos valemos de la siguiente tabla de la verdad.
Tabla de verdad de un decodificador BCD a 7 Segmentos.
Dígito Entradas Salidas de segmentos
Decimal D C B A a b c d e f g
0 0 0 0 0 1 1 1 1 1 1 0
1 0 0 0 1 0 1 1 0 0 0 0
2 0 0 1 0 1 1 0 1 1 0 1
3 0 0 1 1 1 1 1 1 0 0 1
4 0 1 0 0 0 1 1 0 0 1 1
5 0 1 0 1 1 0 1 1 0 1 1
6 0 1 1 0 1 0 1 1 1 1 1
7 0 1 1 1 1 1 1 0 0 0 0
8 1 0 0 0 1 1 1 1 1 1 1
9 1 0 0 1 1 1 1 1 0 1 1
Características de un decodificador 74LS47
El dispositivo viene en un encapsulado DIP16. Sus pines o patillas son:
 Entradas: 4 pines de entrada para ingresar el dígito a mostrar en binario.

18
 Salidas: 7 pines de salida, uno para cada segmento.
 Control: 3 pines de control.
 Alimentación: 2 pines para alimentación, fuente (+) y fuente (-).
Esquema de instalación del decodificador BCD a 7 segmentos (74LS47)
A continuación, presentamos los pantallazos de la implementación en el simulador
(Tourdigital) del decodificador junto con el display de 7 segmentos.

19

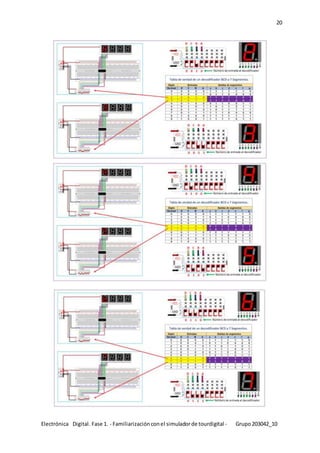

Montaje del circuito en el simulador.

20

21
Si quisiéramos realizar físicamente esta comprobación, valiéndonos de una protoboard y
los demás elementos reales y necesarios para este circuito, seguiríamos estos pasos:
Manual de usuario:
 Conocer detalladamente las especificaciones técnicas acerca del funcionamiento
de los componentes, diseño del circuito y creación del mismo
 Colocar el circuito sobre una superficie aislante para evitar un corto.
 Conectar la fuente de poder al toma corriente y verificar el voltaje a utilizar
(aproximadamente de 5v)
 Colocar el cable amarillo (vcc) a la corriente de la fuente y el cable negro (ground)
a la tierra de la fuente. Recordemos que en todo el circuito se emplea el mismo
color para vcc y para la tierra.
 En el micro switch, los datos de entrada a, b, c y d corresponden a los numerados
como 1, 2, 3 y 4 respectivamente; la parte superior da un estado lógico de cero y
la parte de abajo un estado de uno.
 Si ingresamos los datos manualmente, el cable de color verde blanco es la entrada
(b), el cable de color verde es la entrada (c), el cable de color blanco café es la
entrada (d) y el cable de color naranja es la entrada (a).
A continuación, algunas imágenes del montaje físico.

22
Conclusiones

23
Después de haber realizado la presente actividad, donde se ha elaborado el circuito con su
respectivo diagrama, la tabla de verdad, y de haber hecho la comprobación de resultados
en el simulador, podemos decir que hemos podido interiorizar la parte teórica así como la
parte práctica al utilizar decodificadores BCD-7 segmentos con su respectiva
visualización de números binarios en los displays 7 segmentos.
La participación y compromiso de los integrantes del curso, dan como resultado que
podamos decir que se han cumplido con los objetivos trazados para esta unidad.
Resultó gratificante, poder llevar a la práctica por medio del simulador, los conceptos
teóricos correspondientes a la temática tratada en este trabajo.
_________________________________________________________
____________________________
Bibliografía
Floyd,T.L. (2009). Obtenidode http://es.slideshare.net/jhcordoba1/fundamentos-
desistemasdigitalesfloyd9ed?related=1
Gonzalez,J.(.(s.f.). http://tecnoface.com/tutoriales.Obtenidode Decodificadorde 7
segmentos74LS47 Paso a Paso:http://tecnoface.com/tutoriales/12-practicando-con-
displays-de-7-segmentos/67-utilizando-un-decodificador-de-7-segmentos-ls247

24

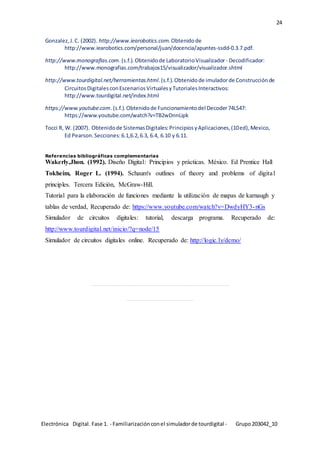

Gonzalez,J.C. (2002). http://www.iearobotics.com.Obtenidode
http://www.iearobotics.com/personal/juan/docencia/apuntes-ssdd-0.3.7.pdf.
http://www.monografias.com.(s.f.).Obtenidode LaboratorioVisualizador - Decodificador:
http://www.monografias.com/trabajos15/visualizador/visualizador.shtml
http://www.tourdigital.net/herramientas.html.(s.f.).Obtenidode imuladorde Construcciónde
CircuitosDigitalesconEscenariosVirtualesyTutorialesInteractivos:
http://www.tourdigital.net/index.html
https://www.youtube.com.(s.f.).Obtenidode Funcionamientodel Decoder74LS47:
https://www.youtube.com/watch?v=TB2wDnnLipk
Tocci R, W. (2007). Obtenidode SistemasDigitales:PrincipiosyAplicaciones,(10ed),Mexico,
Ed Pearson.Secciones:6.1,6.2,6.3, 6.4, 6.10 y 6.11.
Referencias bibliográficas complementarias
Wakerly,Jhon. (1992). Diseño Digital: Principios y prácticas. México. Ed Prentice Hall
Tokheim, Roger L. (1994). Schaum's outlines of theory and problems of digital
principles. Tercera Edición, McGraw-Hill.
Tutorial para la elaboración de funciones mediante la utilización de mapas de karnaugh y
tablas de verdad, Recuperado de: https://www.youtube.com/watch?v=DwdyHY3-nGs
Simulador de circuitos digitales: tutorial, descarga programa. Recuperado de:
http://www.tourdigital.net/inicio/?q=node/15
Simulador de circuitos digitales online. Recuperado de: http://logic.ly/demo/
_________________________________________________________
____________________________

25
– ECBTI –
Grupo 243004_10
Actividad: Fase 3
(Contadores de botellas y de segundos)
Realizado por:
RICARDO MOLINAGIL
KENIS HANS ESTRADA
Noviembre 01 de 2015

2
Electrónica Digital. Fase 3. - Contadoresde botellasyde segundos - Grupo 203042_10
Introducción
Siguiendo las indicaciones de la guía de actividades del curso, para esta actividad
colaborativa 3, se nos pide realizar el diseño de dos contadores que nos sirven para
visualizar el tiempo entre cada botella y el número de botellas para una correa
transportadora de botellas. Con la participación de los integrantes del grupo,
realizamos la investigación de los conceptos teóricos y prácticos de los contadores ,
que nos permitieron usar las estrategias necesarias para llegar a la realización de la
actividad.
En estas investigaciones, destacamos una reunión efectuada por algunos integrantes
del curso, en las instalaciones de la universidad, donde pudimos compartir puntos de
vista, intercambiar opiniones y principalmente, llegar a acuerdos con miras a la
realización del presente trabajo.
Pudimos observar, desarrollar, e implementar un circuito que por medio de un
dispositivo visualizador, los contadores y una serie de datos ingresados manualmente
nos llevó a comprobar el funcionamiento de los contadores realizados.
______ ____ ___ ___ ____ ___ ___ ____ __ ___ ____ ___ ___
______ ____ ___ ___ ____ ___ ___

3
Objetivos
 Implementar funciones mediante puertas lógicas.
 Conocer y manejar la simbología de las puertas lógicas.
 Construir circuitos lógicos en el programa simulador informático.
 A partir del funcionamiento de un sistema, obtener su tabla de la verdad y su función
lógica, e implementar esta última mediante puertas lógicas.
 Realizar montajes de circuitos en la protoboard y verificar su funcionamiento.
 Analizar y aplicar los conceptos básicos y técnicos de diseño en sistemas lógicos
combinacionales y secuenciales programables.
 Implementar circuitos que controlen secuencias y procesos automáticos.
______ ____ ___ ___ ____ ___ ___ ____ __ ___ ____ ___ ___
______ ____ ___ ___ ____ ___ ___

4

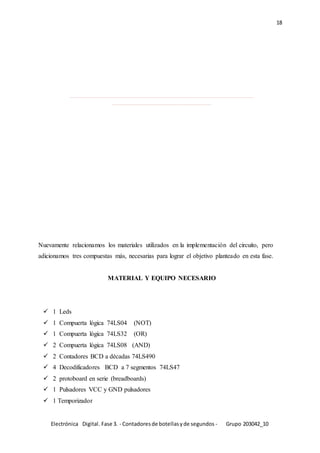

MATERIAL Y EQUIPO NECESARIO
 1 Leds
 1 Compuerta lógica 74LS04 (NOT)
 1 Compuerta lógica 74LS32 (OR)
 2 Compuerta lógica 74LS08 (AND)
 2 Contadores BCD a décadas 74LS490
 4 Decodificadores BCD a 7 segmentos 74LS47
 2 protoboard en serie (breadboards)
 1 Pulsadores VCC y GND pulsadores
 1 Temporizador
FUNCIONAMIENTO
Teniendo en cuenta que el objetivo es visualizar tanto el número de botellas que
ingresan a una canasta, como los segundos transcurridos entre cada botella, el
circuito creado funciona teniendo en cuenta lo siguiente:
El diseño e implementación de los circuitos se hizo mediante compuertas AND, NOT
y OR, las cuales generan el flujo de corriente y las conexiones básicas del circuito.
También, se empleó la compuerta 75LS490, la cual corresponde a una compuerta
secuencial empleada para el diseño de contadores asíncronos.
Las conexiones que permiten visualizar las marcaciones en los displays 7 segmentos
se realizaron con decodificadores BCD a 7 segmentos (74LS47)
Los criterios establecidos, y a partir de los cuales configuramos los contadores, son
los siguientes:
- La canasta se llena con 30 botellas
- El tiempo que transcurre entre cada botella no debe ser superior a 09 segundos
Teniendo en cuenta lo anterior, se puede decir lo siguiente:
Para simular el sensor réflex o el conteo de botellas, empleamos un pulsador que nos
permite marcar y visualizar a través de los dos últimos displays el número de botellas
que van llenando

5
la canasta. Cuando este pulsador marca el último número, es decir, 30, el contador
automáticamente inicia otra vez el conteo de botellas.
En cuanto al temporizador, se puede decir que el contador que contabiliza los
segundos transcurridos entre cada botella se encuentra conectado a una señal de 1
Hz, la cual es la que se indica en la guía. Cuando el tiempo excede los nueve
segundos, 1 led se enciende indicando que el sistema presenta atascamiento.
PROCESO DE
DISEÑO

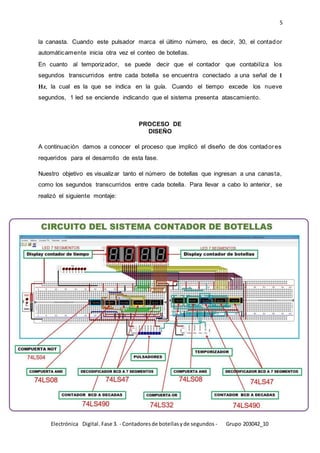

A continuación damos a conocer el proceso que implicó el diseño de dos contadores
requeridos para el desarrollo de esta fase.
Nuestro objetivo es visualizar tanto el número de botellas que ingresan a una canasta,
como los segundos transcurridos entre cada botella. Para llevar a cabo lo anterior, se
realizó el siguiente montaje:

6

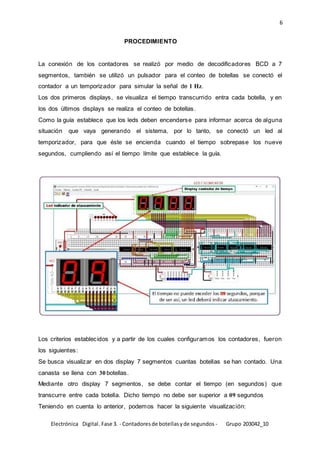

PROCEDIMIENTO
La conexión de los contadores se realizó por medio de decodificadores BCD a 7
segmentos, también se utilizó un pulsador para el conteo de botellas se conectó el
contador a un temporizador para simular la señal de 1 Hz.
Los dos primeros displays, se visualiza el tiempo transcurrido entra cada botella, y en
los dos últimos displays se realiza el conteo de botellas.
Como la guía establece que los leds deben encenderse para informar acerca de alguna
situación que vaya generando el sistema, por lo tanto, se conectó un led al
temporizador, para que éste se encienda cuando el tiempo sobrepase los nueve
segundos, cumpliendo así el tiempo límite que establece la guía.
Los criterios establecidos y a partir de los cuales configuramos los contadores, fueron
los siguientes:
Se busca visualizar en dos display 7 segmentos cuantas botellas se han contado. Una
canasta se llena con 30 botellas.
Mediante otro display 7 segmentos, se debe contar el tiempo (en segundos) que
transcurre entre cada botella. Dicho tiempo no debe ser superior a 09 segundos
Teniendo en cuenta lo anterior, podemos hacer la siguiente visualización:

7
De esta forma, podemos hacer control del tiempo.
En cuanto al contador de botellas, éste está programado de 0 a 30. Cuando llega a 30,
es decir, cuando se llena la canasta, el contador inicia el conteo nuevamente. Dicho
conteo se ejecuta mediante el accionamiento del pulsador al cual se encuentra
conectado el sistema.

8

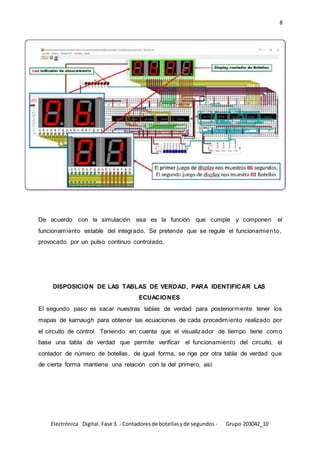

De acuerdo con la simulación esa es la función que cumple y componen el
funcionamiento estable del integrado. Se pretende que se regule el funcionamiento,
provocado por un pulso continuo controlado.
DISPOSICION DE LAS TABLAS DE VERDAD, PARA IDENTIFICAR LAS
ECUACIONES
El segundo paso es sacar nuestras tablas de verdad para posteriormente tener los
mapas de karnaugh para obtener las ecuaciones de cada procedimiento realizado por
el circuito de control. Teniendo en cuenta que el visualizador de tiempo tiene como
base una tabla de verdad que permite verificar el funcionamiento del circuito, el
contador de número de botellas, de igual forma, se rige por otra tabla de verdad que
de cierta forma mantiene una relación con la del primero, así:

9
CIRCUITOS Y COMPUERTAS LOGICAS UTILIZADOS EN EL CONTADOR
Circuito ttl Diagrama esquematico Tabla de verdad
COMPUERTA NOT 74LS04
Es una puerta lógica que implementa INPUT OUTPUT
la negación lógica. La función física
del inversor, es la de cambiar en su A NOT A
salida el nivel del voltaje de su
entrada entre los definidos como 0 1
lógico ALTO Y lógico BAJO.
1 0

10
COMPUERTA AND 74LS08
La compuerta AND produce la
multiplicación, la salida es 1 si la
entrada A y la entrada B están
ambas en el binario 1: de otra
manera, la salida es 0

11
Contador de BCD a
décadas 74LS490
Contiene un par de contadores de alta
velocidad dominó la etapa 4. Cada
mitad tiene reloj individual, master
Reset y master set (preset 9) entradas
DECODIFICADOR 74LS47
El circuito integrado 74LS47 es un decodificador BCD (Decimal Codificado a Binario) a un displa y
de 7 segmentos que tiene la función de decodificar los números binario a un display de 7 segmentos en
el cual podemos visualizar el número binario en su equivalente decimal.
El decodificador recibe en su entrada el número que será visualizado en el display. Posee 7 salidas, una
para cada segmento. Para un valor de entrada, cada salida toma un estado determinado (activada o
desactivada).

12
COMPUERTA OR 74LS32
Puerta lógica digital que impleme nta
la disyunción lógica, cuando todas
sus entradas están en 0 (cero) o en
BAJA, su salida está en 0 o en BAJA,
mientras que cuando al menos una o
ambas entradas están en 1 o en
ALTA, su SALIDA va a estar en 1 o
en ALTA
PROCEDIMIENTO DE CONTEO DE BOTELLAS
Para simular el sensor réflex que detecta las botellas empleamos un pulsador que
nos permite marcar y visualizar a través de los dos últimos displays el número de
botellas que van llenando la canasta. Cuando este pulsador marca el último número,
es decir, 30, el contador inicia nuevamente el conteo de botellas.
En cuanto al conteo de tiempo, se puede decir que empleamos un temporizador para
poder simular la señal de 1 Hz.

13
Con la descripción y explicación anterior, hemos tratado de dar cumplimiento
a los requisitos demandados en la guía de actividades.
Adicionalmente, a continuación ponemos un vínculo alojado en la plataform a
YouTube, donde hacemos la explicación y mostramos el funcionamiento del
circuito sobre el simulador Tourdigital.
Ver el en siguiente link:
http://bit.ly/1NJF6gL

14
CONCLUSIONES
Después de haber realizado la presente actividad, donde se ha elaborado el circuito
con su respectivo diagrama y de haber hecho la comprobación de resultados en el
simulador, podemos decir que hemos podido interiorizar la parte teórica así como la
parte práctica al utilizar el contador de segundos, como el contador de botellas
• La participación y compromiso de los integrantes del curso, dan como resultado que podamos
decir que se han cumplido con los objetivos trazados para esta unidad.
• Resultó gratificante, poder llevar a la práctica por medio del simulador, los conceptos teóricos
correspondientes a la temática tratada en este trabajo.
• Aplicamos los sistemas secuenciales sincrónicos y asincrónicos en la solución del problema
planteado
• Aprendimos y aplicamos sobre los contadores necesarios para construir el contador de
botellas, como del contador de segundos
______ ____ ___ ___ ____ ___ ___ ____ __ ___ ____ ___ ___
______ ____ ___ ___ ____ ___ ___

15
Bibliografía
Floyd,T.L. (2009). Obtenidode http://es.slideshare.net/jhcordoba1/fundamentos-
desistemasdigitalesfloyd9ed?related=1
Gonzalez, J. (.(s.f.).http://tecnoface.com/tutoriales.Obtenidode Decodificadorde7segmentos
74LS47 Paso a Paso: http://tecnoface.com/tutoriales/12-practicando-con-displays-de-
7- segmentos/67-utilizando-un-decodificador-de-7-segmentos-ls247
Gonzalez, J. C.(2002). http://www.iearobotics.com.Obtenidode
http://www.iearobotics.com/personal/juan/docencia/apuntes-ssdd-0.3.7.pdf.
http://es.scribd.com. (s.f.). Compuertaslogicas. http://es.scribd.com/doc/56691541/Compuertas-
logicas#scribd.
http://www.carrod.mx. (s.f.). ci-ttl-dual-bcd-decade-counter-74ls490.
http://www.carrod.mx/products/ci-ttl-dual-bcd-decade-counter-74ls490.
http://www.monografias.com.(s.f.).Obtenidode LaboratorioVisualizador - Decodificador:
http://www.monografias.com/trabajos15/visualizador/visualizador.shtml
http://www.tourdigital.net/herramientas.html.(s.f.).Obtenidode imuladorde Construcción
de CircuitosDigitalesconEscenariosVirtualesyTutorialesInteractivos:
http://www.tourdigital.net/index.html
https://es.wikipedia.org.(s.f.). Puerta OR. https://es.wikipedia.org/wiki/Puerta_OR.
https://es.wikipedia.org/wiki.(s.f.). Puerta_NOT. https://es.wikipedia.org/wiki/Puerta_NOT.
https://www.youtube.com.(s.f.).Obtenidode Funcionamiento delDecoder74LS47:
https://www.youtube.com/watch?v=TB2wDnnLipk
Roth C,.(2005). Fundamentos de diseñológico.Mexico:(5ed) ,Cengage Learning,2005. [i].Gale
Virtual Reference Library.
Tocci R, W. (2007). Obtenidode SistemasDigitales:PrincipiosyAplicaciones, (10ed), Mexico,Ed
Pearson.Secciones:6.1,6.2,6.3, 6.4, 6.10 y6.11.
______ ____ ___ ___ ____ ___ ___ ____ __ ___ ____ ___ ___
______ ____ ___ ___ ____ ___ ___

16
– ECBTI –
Grupo 243004_10
Actividad: Fase 4
Finalización del proceso de diseño – simulación -
Realizado por:
RICARDO MOLINA GIL
KENIS HANS ESTRADA
Noviembre 18 de 2015
INTRODUCCION
En esta fase complementaremos el circuito al cual definiremos como un conjunto de elementos
electrónicos que propician el óptimo y eficaz funcionamiento de la maquina completa. Siguiendo
las indicaciones de la guía de actividades del curso, para esta actividad colaborativa 4, se nos
pide finalizar el proceso de diseño, para el que debemos adicionar los circuitos y las conexiones
que permitirán activar los cuatro indicadores que posee el circuito. También debemos incluir una
forma de iniciar el sistema cada vez que se empiece a llenar una caja nuevamente. El proceso
implica la implementación de 4 indicadores en el diseño de dos contadores que permiten

17
visualizar tanto el número de botellas que ingresan a una canasta, como los segundos
transcurridos entre cada botella.
Para este trabajo, recurrimos a una metodología de diseño propio y constructivo, implementando
un contador digital utilizando compuertas lógicas, estas compuertas se emplearon como
complemento de las demás, ya que son bastante significativas, debido a que la mayoría de
funciones se pueden implementar mediante el uso y combinación de ellas.
Con la adición de estas tres compuertas, pudimos obtener que los indicadores se enciendan de
acuerdo a los requerimientos de la guía de actividades de esta unidad y del proceso en sí.
Finalmente, valiéndonos del simulador Tour Digital, comprobamos el correcto funcionamiento
del circuito.
Para lograr este objetivo, recurrimos a la participación de los integrantes del grupo, por medio
de video conferencia, donde pudimos compartir puntos de vista, intercambiar opiniones y
principalmente, llegar a acuerdos con miras a la realización del presente trabajo.
____________________________________________________________________________
_________________________________________
OBJETIVOS
Con la realización del presente trabajo pretendemos obtener los siguientes objetivos:
Diseñar, analizar y construir un circuito digital implementando leds indicadores de
funcionamiento que cumplan con los requerimientos del sistema contador de botellas.
Adquirir destrezas y habilidades para la puesta en marcha de circuitos digitales.
Conocer y manejar las estructuras de diseño lógico aplicado a circuitos digitales.
Conocer arquitectura y características de las compuertas lógicas.
Dominar herramientas de análisis, diseño e implementación para circuitos digitales.
Terminar con el desarrollo y puesta en marcha del proceso del sistema contador de
botellas.

18
____________________________________________________________________________
_________________________________________
Nuevamente relacionamos los materiales utilizados en la implementación del circuito, pero
adicionamos tres compuestas más, necesarias para lograr el objetivo planteado en esta fase.
MATERIAL Y EQUIPO NECESARIO
 1 Leds
 1 Compuerta lógica 74LS04 (NOT)
 1 Compuerta lógica 74LS32 (OR)
 2 Compuerta lógica 74LS08 (AND)
 2 Contadores BCD a décadas 74LS490
 4 Decodificadores BCD a 7 segmentos 74LS47
 2 protoboard en serie (breadboards)
 1 Pulsadores VCC y GND pulsadores
 1 Temporizador

19
 1 Compuerta básica XOR 74LS86
 1 Compuerta básica OR 74LS32
 1 Compuerta básica NAND 74LS00
____________________________________________________________________________
_________________________________________
PROCESO DE DISEÑO
El proceso que implicó la implementación de 4 indicadores en el diseño de dos contadores que
permiten visualizar tanto el número de botellas que ingresan a una canasta, como los segundos
transcurridos entre cada botella, se describe a continuación:
Primero que todo, el objetivo de esta fase de trabajo colaborativo, es finalizar un proceso de
diseño en el cual se deberá adicionar los circuitos y las conexiones que permitan activar cuatro
indicadores para que actúen de acuerdo a una situación presentada en el proceso.
Teniendo en cuenta lo anterior, se puede decir que para que esto fuera posible debimos
implementar lo siguiente:
 1 Compuerta básica XOR 74LS86
Es una puerta lógica digital, representa la función de la desigualdad, es decir, la salida es
verdadera si las entradas no son iguales, de otro modo el resultado es falso.

20
 1 Compuerta básica OR 74LS32
Puerta lógica digital que implementa la disyunción lógica, cuando todas sus entradas están en 0
(cero) o en BAJA, su salida está en 0 o en BAJA, mientras que cuando al menos una o ambas
entradas están en 1 o en ALTA, su SALIDA va a estar en 1 o en ALTA.
 1 Compuerta básica NAND 74LS00

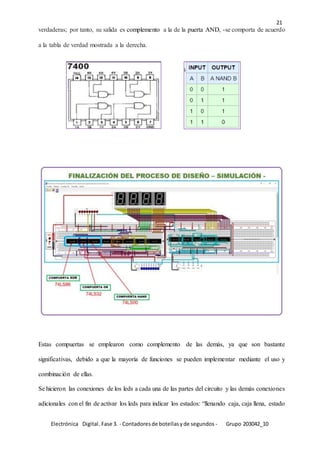

Es una puerta lógica que produce una salida que es falsa solamente si todas sus entradas son

21
verdaderas; por tanto, su salida es complemento a la de la puerta AND, -se comporta de acuerdo
a la tabla de verdad mostrada a la derecha.
Estas compuertas se emplearon como complemento de las demás, ya que son bastante
significativas, debido a que la mayoría de funciones se pueden implementar mediante el uso y
combinación de ellas.
Se hicieron las conexiones de los leds a cada una de las partes del circuito y las demás conexiones
adicionales con el fin de activar los leds para indicar los estados: “llenando caja, caja llena, estado

22
del motor”.
Estas conexiones, lo que hacen es que el proceso se visualice en los leds, de acuerdo a las
condiciones establecidas, así:
El cuarto led conectado indica que la canasta se está llenando, por lo tanto, se mantiene
encendido mientras esto sucede.
El tercer led enciende cuando la canasta se llena, es decir, cuando el pulsador marca como última
cifra, el número 30. Una vez encendido el led 2, el número 1, es decir, el que indica que la caja
se está llenando, se apaga.

23
El segundo led indica el estado del motor. El led se apaga cuando el tiempo sobrepasa los 9
segundos, debido a que esta situación genera atascamiento en el conteo, y por ende, ocasiona que
el motor se apague y se detenga el proceso.
El primer led se enciende cuando el contador sobrepasa los 9 segundos, indicando estado de
atascamiento. Cuando este enciende, el led que indica el estado del motor, se apaga.

24
Con la descripción y explicación anterior, hemos tratado de dar cumplimiento a los requisitos
demandados en la guía de actividades.
Adicionalmente, a continuación ponemos un vínculo alojado en la plataforma YouTube, donde
hacemos la explicación y mostramos el funcionamiento del circuito sobre el simulador
Tourdigital.
Ver el en siguiente link:
https://youtu.be/5itVkY7OgHs
CONCLUSIONES

25
 Se finalizó el proceso de diseño adicionando los circuitos y las conexiones que permitirán
activar los cuatro indicadores que posee el circuito.
 Se incluyó una forma de iniciar el sistema cada vez que se empiece a llenar una caja
nuevamente.
 Se aplicaron los cuatro indicadores : Llenando caja, Indicador caja llena, Indicador estado
del motor, Indicador de atascamiento
 Se ejecutó en el simulador 0.9.7, cumpliéndose con los objetivos esperados.
 La participación y compromiso de los integrantes del curso, dan como resultado que
podamos decir que se ha cumplido con los objetivos trazados para esta unidad.
 Resultó gratificante, poder llevar a la práctica por medio del simulador, los conceptos
teóricos correspondientes a la temática tratada en este trabajo.
 Aplicamos los sistemas secuenciales sincrónicos y asincrónicos en la solución del
problema planteado.
____________________________________________________________________________
_________________________________________
Bibliografía
https://es.wikipedia.org.(s.f.).Obtenidode PUERTA OR: https://es.wikipedia.org/wiki/Puerta_OR
https://es.wikipedia.org.(s.f.).Obtenidode PuertaNAND:https://es.wikipedia.org/wiki/Puerta_NAND
https://es.wikipedia.org.(s.f.).Obtenidode PuertaXOR:https://es.wikipedia.org/wiki/Puerta_XOR

26
http://es.slideshare.net.(s.f.).Obtenidode fundamentos-desistemasdigitalesfloyd:
http://es.slideshare.net/jhcordoba1/fundamentos-desistemasdigitalesfloyd9ed?related=1
Registrosde Desplazamiento.UniversidadMetropolitana.(2005).En S. Constantini.Obtenidode
Registrosde Desplazamiento.
Referenciasbibliográficascomplementarias
Estas referencias le servirán para complementar lo aprendido dentro de la unidad. Revíselas cuantas
veces quiera
 Tocci R, WidmerN,(2007) SistemasDigitales:PrincipiosyAplicaciones,(10ed),Mexico,Ed
Pearson.Secciones:7.15- 7.20
 Wakerly,Jhon.(1992). DiseñoDigital:Principiosyprácticas.México.EdPrentice Hall
 Tokheim,Roger L. (1994). Schaum'soutlinesof theoryandproblemsof digital principles.
Tercera Edición,McGraw-Hill.
 Simuladorde circuitos digitales:tutorial,descargaprograma. Recuperado
de:http://www.tourdigital.net/inicio/?q=node/15
 Simuladorde circuitos digitalesonline.Recuperadode:http://logic.ly/demo/
____________________________________________________________________________
_________________________________________

Todas las faces

Más contenido relacionado

Similar a Todas las faces

Último

Todas las faces
