UNIVERSIDAD ESTATAL DE BOLIVAR.

FACULTAD DE CIENCIAS ADMINISTRATIVAS, GESTIÓN EMPRESARIAL E
                       INFORMÁTICA.

                   ESCUELA:       SISTEMAS.

       CARRERA: INGENIERÍA EN SISTEMAS COMPUTACIONALES.

                     ELECTRÓNICA BÁSICA.

                        NIVEL: CUARTO

       SIMULADOR DE CONSTRUCCIÓN DE CIRCUITOS DIGITALES.

                                                   Realizado por: Adrián Monar.
                                                Docente: Ing. Roberto Rodríguez.
                                                              Guaranda-Ecuador.
                                                                    Enero-2013.
INDICE:
Introducción.
Descripción general.
Módulo Digital.
Proceso de descarga del software
Proceso de instalación del programa.
Menús del programa.
Ventajas de utilizar este programa.
Aplicaciones.
Limitaciones.
Bibliografía y links.

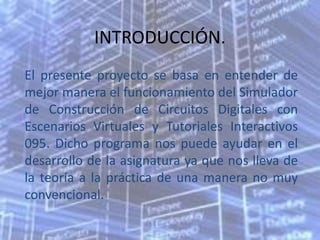

INTRODUCCIÓN.
El presente proyecto se basa en entender de
mejor manera el funcionamiento del Simulador
de Construcción de Circuitos Digitales con
Escenarios Virtuales y Tutoriales Interactivos
095. Dicho programa nos puede ayudar en el
desarrollo de la asignatura ya que nos lleva de
la teoría a la práctica de una manera no muy
convencional.

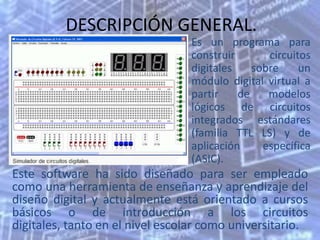

DESCRIPCIÓN GENERAL.
                                 Es un programa para
                                 construir       circuitos
                                 digitales    sobre     un
                                 módulo digital virtual a
                                 partir    de    modelos
                                 lógicos de circuitos
                                 integrados estándares
                                 (familia TTL LS) y de
                                 aplicación     específica
                                 (ASIC).
Este software ha sido diseñado para ser empleado
como una herramienta de enseñanza y aprendizaje del
diseño digital y actualmente está orientado a cursos
básicos o de introducción a los circuitos
digitales, tanto en el nivel escolar como universitario.
EL MÓDULO DIGITAL

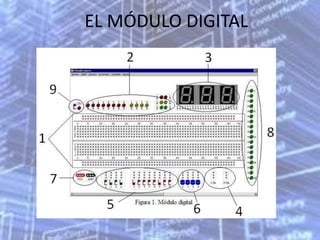

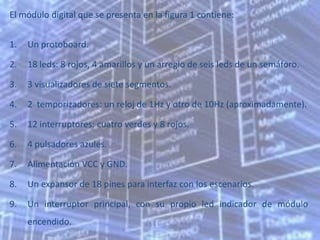

El módulo digital que se presenta en la figura 1 contiene:


1.   Un protoboard.

2.   18 leds: 8 rojos, 4 amarillos y un arreglo de seis leds de un semáforo.

3.   3 visualizadores de siete segmentos.

4.   2 temporizadores: un reloj de 1Hz y otro de 10Hz (aproximadamente).

5.   12 interruptores: cuatro verdes y 8 rojos.

6.   4 pulsadores azules.

7.   Alimentación VCC y GND.

8.   Un expansor de 18 pines para interfaz con los escenarios.

9.   Un interruptor principal, con su propio led indicador de módulo
     encendido.
PROCESO DE DESCARGA DEL SOFTWARE.
Ingresamos al navegador y colocamos
“SIMULADOR DIGITAL 095” en el buscador:

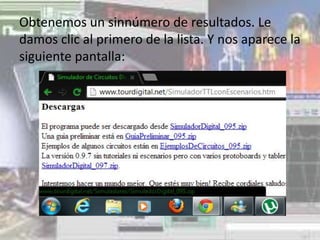

Obtenemos un sinnúmero de resultados. Le
damos clic al primero de la lista. Y nos aparece la
siguiente pantalla:

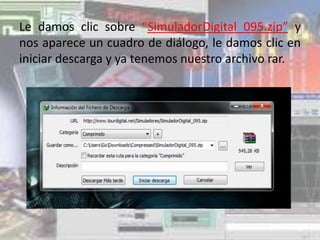

Le damos clic sobre “SimuladorDigital_095.zip” y
nos aparece un cuadro de diálogo, le damos clic en
iniciar descarga y ya tenemos nuestro archivo rar.
PROCESO DE INSTALACIÓN DEL
        PROGRAMA.

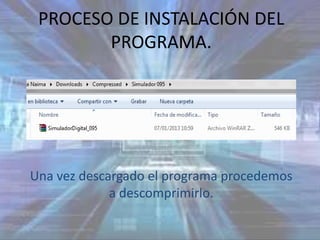

Una vez descargado el programa procedemos
             a descomprimirlo.

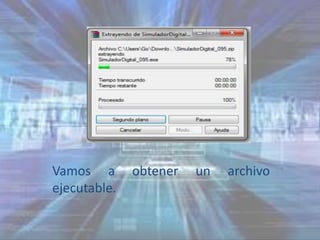

Vamos a       obtener   un   archivo
ejecutable.

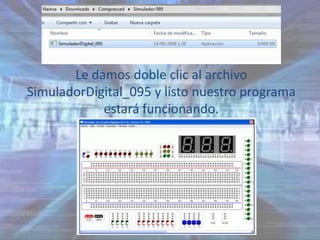

Le damos doble clic al archivo
SimuladorDigital_095 y listo nuestro programa
            estará funcionando.

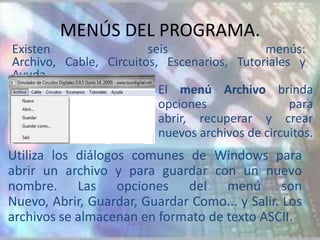

MENÚS DEL PROGRAMA.
Existen                 seis                 menús:
Archivo, Cable, Circuitos, Escenarios, Tutoriales y
Ayuda.
                          El menú Archivo brinda
                          opciones                para
                          abrir, recuperar y crear
                          nuevos archivos de circuitos.
Utiliza los diálogos comunes de Windows para
abrir un archivo y para guardar con un nuevo
nombre. Las opciones del menú son
Nuevo, Abrir, Guardar, Guardar Como... y Salir. Los
archivos se almacenan en formato de texto ASCII.

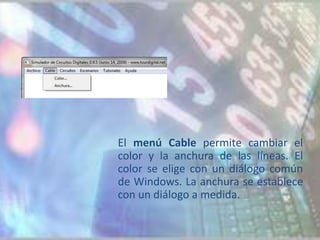

El menú Cable permite cambiar el
color y la anchura de las líneas. El
color se elige con un diálogo común
de Windows. La anchura se establece
con un diálogo a medida.

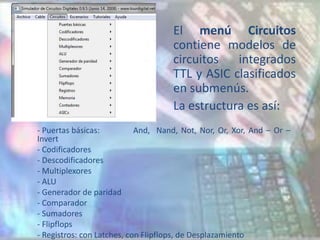

El menú Circuitos
                                    contiene modelos de
                                    circuitos   integrados
                                    TTL y ASIC clasificados
                                    en submenús.
                                    La estructura es así:
- Puertas básicas:          And, Nand, Not, Nor, Or, Xor, And – Or –
Invert
- Codificadores
- Descodificadores
- Multiplexores
- ALU
- Generador de paridad
- Comparador
- Sumadores
- Flipflops
- Registros: con Latches, con Flipflops, de Desplazamiento

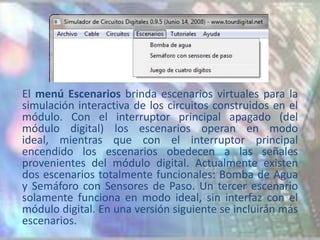

El menú Escenarios brinda escenarios virtuales para la
simulación interactiva de los circuitos construidos en el
módulo. Con el interruptor principal apagado (del
módulo digital) los escenarios operan en modo
ideal, mientras que con el interruptor principal
encendido los escenarios obedecen a las señales
provenientes del módulo digital. Actualmente existen
dos escenarios totalmente funcionales: Bomba de Agua
y Semáforo con Sensores de Paso. Un tercer escenario
solamente funciona en modo ideal, sin interfaz con el
módulo digital. En una versión siguiente se incluirán más
escenarios.

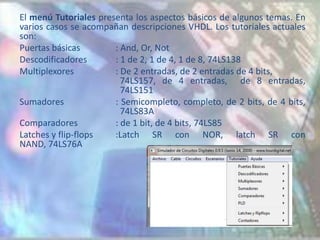

El menú Tutoriales presenta los aspectos básicos de algunos temas. En
varios casos se acompañan descripciones VHDL. Los tutoriales actuales
son:
Puertas básicas        : And, Or, Not
Descodificadores       : 1 de 2, 1 de 4, 1 de 8, 74LS138
Multiplexores          : De 2 entradas, de 2 entradas de 4 bits,
                         74LS157, de 4 entradas, de 8 entradas,
                         74LS151
Sumadores              : Semicompleto, completo, de 2 bits, de 4 bits,
                         74LS83A
Comparadores           : de 1 bit, de 4 bits, 74LS85
Latches y flip-flops   :Latch SR con NOR, latch SR con
NAND, 74LS76A

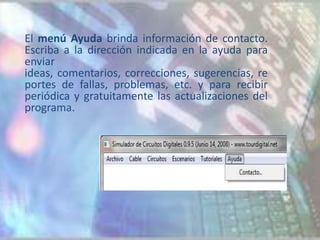

El menú Ayuda brinda información de contacto.
Escriba a la dirección indicada en la ayuda para
enviar
ideas, comentarios, correcciones, sugerencias, re
portes de fallas, problemas, etc. y para recibir
periódica y gratuitamente las actualizaciones del
programa.

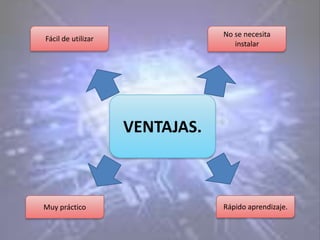

No se necesita
Fácil de utilizar
                                   instalar




                    VENTAJAS.



Muy práctico                    Rápido aprendizaje.
APLICACIONES.
Herramienta de enseñanza y aprendizaje del
              diseño digital.
Orientado a cursos básicos o de introducción
  a los circuitos digitales, tanto en el nivel
         escolar como universitario.
LIMITACIONES.
 Los modelos de circuitos están basados sobre circuitos
  TTL con encapsulados DIP, y no pueden crearse nuevos
  modelos dinámicamente.

 No se consideran efectos eléctricos (retardos en la
  propagación de las señales, abanicos de entrada y
  salida, ruido, etc.)

 Todos los modelos son lógicos, los chips modelados no
  cuentan con pines o puertos de tres estados ni
  bidireccionales.

 El número de escenarios y tutoriales es pequeño.

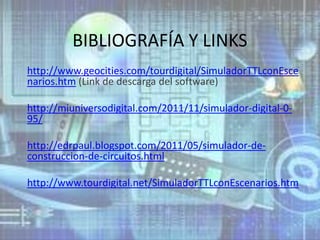

BIBLIOGRAFÍA Y LINKS
http://www.geocities.com/tourdigital/SimuladorTTLconEsce
narios.htm (Link de descarga del software)

http://miuniversodigital.com/2011/11/simulador-digital-0-
95/

http://edrpaul.blogspot.com/2011/05/simulador-de-
construccion-de-circuitos.html

http://www.tourdigital.net/SimuladorTTLconEscenarios.htm
GRACIAS.
