Este documento describe diferentes tipos de topologías de red, incluyendo topología de bus, estrella, anillo, árbol y malla. Una topología de bus tiene dispositivos conectados a lo largo de un cable principal, una topología de estrella conecta dispositivos a un concentrador central, y una topología de anillo conecta dispositivos en un círculo. Las topologías de árbol y malla también se describen brevemente.

1. La topología de una red es el arreglo lógico en el cual
los dispositivos o nodos de una red se interconectan
entre sí sobre un medio de comunicación y pueden ser
físicos o lógicos.

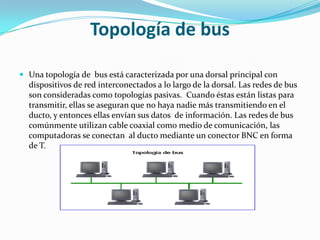

2. Topología de bus
 Una topología de bus está caracterizada por una dorsal principal con
dispositivos de red interconectados a lo largo de la dorsal. Las redes de bus
son consideradas como topologías pasivas. Cuando éstas están listas para
transmitir, ellas se aseguran que no haya nadie más transmitiendo en el
ducto, y entonces ellas envían sus datos de información. Las redes de bus
comúnmente utilizan cable coaxial como medio de comunicación, las
computadoras se conectan al ducto mediante un conector BNC en forma
de T.

3. Topología de estrella
 En una topología de estrella, las computadoras se
conectan a un dispositivo central conocido como
concentrador o a un conmutador de datos.

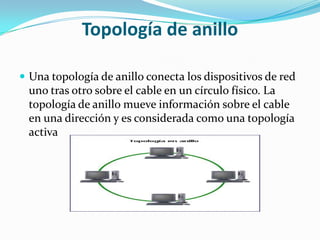

4. Topología de anillo
 Una topología de anillo conecta los dispositivos de red
uno tras otro sobre el cable en un círculo físico. La
topología de anillo mueve información sobre el cable
en una dirección y es considerada como una topología
activa

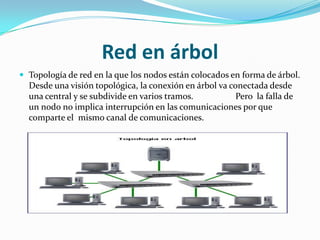

5. Red en árbol
 Topología de red en la que los nodos están colocados en forma de árbol.
Desde una visión topológica, la conexión en árbol va conectada desde
una central y se subdivide en varios tramos. Pero la falla de
un nodo no implica interrupción en las comunicaciones por que
comparte el mismo canal de comunicaciones.

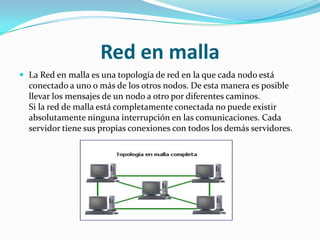

6. Red en malla
 La Red en malla es una topología de red en la que cada nodo está
conectado a uno o más de los otros nodos. De esta manera es posible
llevar los mensajes de un nodo a otro por diferentes caminos.
Si la red de malla está completamente conectada no puede existir
absolutamente ninguna interrupción en las comunicaciones. Cada
servidor tiene sus propias conexiones con todos los demás servidores.
