1. TOPOLOGÍA DE
REDES
H E R N A N D E Z M O N TA LV O A B I G A I L

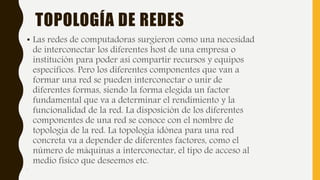

2. TOPOLOGÍA DE REDES
• Las redes de computadoras surgieron como una necesidad
de interconectar los diferentes host de una empresa o
institución para poder así compartir recursos y equipos
específicos. Pero los diferentes componentes que van a
formar una red se pueden interconectar o unir de
diferentes formas, siendo la forma elegida un factor
fundamental que va a determinar el rendimiento y la
funcionalidad de la red. La disposición de los diferentes
componentes de una red se conoce con el nombre de
topología de la red. La topología idónea para una red
concreta va a depender de diferentes factores, como el
número de máquinas a interconectar, el tipo de acceso al
medio físico que deseemos etc.
•

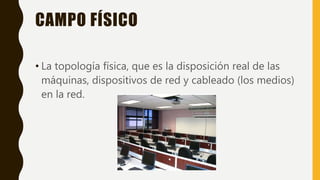

3. CAMPO FÍSICO
• La topología física, que es la disposición real de las
máquinas, dispositivos de red y cableado (los medios)
en la red.

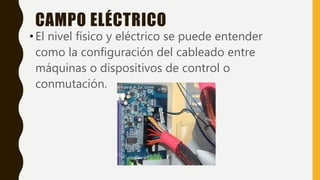

4. CAMPO ELÉCTRICO
•El nivel físico y eléctrico se puede entender
como la configuración del cableado entre
máquinas o dispositivos de control o
conmutación.

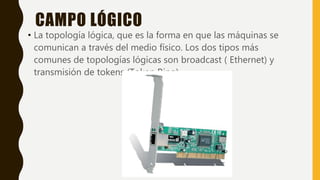

5. CAMPO LÓGICO
• La topología lógica, que es la forma en que las máquinas se
comunican a través del medio físico. Los dos tipos más
comunes de topologías lógicas son broadcast ( Ethernet) y
transmisión de tokens (Token Ring).

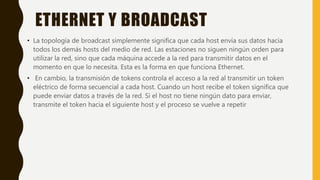

6. ETHERNET Y BROADCAST
• La topología de broadcast simplemente significa que cada host envía sus datos hacia
todos los demás hosts del medio de red. Las estaciones no siguen ningún orden para
utilizar la red, sino que cada máquina accede a la red para transmitir datos en el
momento en que lo necesita. Esta es la forma en que funciona Ethernet.
• En cambio, la transmisión de tokens controla el acceso a la red al transmitir un token
eléctrico de forma secuencial a cada host. Cuando un host recibe el token significa que
puede enviar datos a través de la red. Si el host no tiene ningún dato para enviar,
transmite el token hacia el siguiente host y el proceso se vuelve a repetir

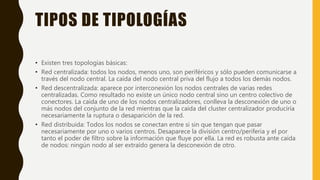

7. TIPOS DE TIPOLOGÍAS
• Existen tres topologías básicas:
• Red centralizada: todos los nodos, menos uno, son periféricos y sólo pueden comunicarse a
través del nodo central. La caída del nodo central priva del flujo a todos los demás nodos.
• Red descentralizada: aparece por interconexión los nodos centrales de varias redes
centralizadas. Como resultado no existe un único nodo central sino un centro colectivo de
conectores. La caída de uno de los nodos centralizadores, conlleva la desconexión de uno o
más nodos del conjunto de la red mientras que la caída del cluster centralizador produciría
necesariamente la ruptura o desaparición de la red.
• Red distribuida: Todos los nodos se conectan entre si sin que tengan que pasar
necesariamente por uno o varios centros. Desaparece la división centro/periferia y el por
tanto el poder de filtro sobre la información que fluye por ella. La red es robusta ante caída
de nodos: ningún nodo al ser extraído genera la desconexión de otro.

8. TOPOLOGÍA DE BUS
• La topología de bus tiene todos sus nodos conectados directamente a un enlace y no
tiene ninguna otra conexión entre si. Físicamente cada host está conectado a un cable
común, por lo que se pueden comunicar directamente. La ruptura del cable hace que
los hosts queden desconectados.

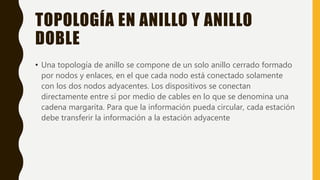

9. TOPOLOGÍA EN ANILLO Y ANILLO
DOBLE
• Una topología de anillo se compone de un solo anillo cerrado formado
por nodos y enlaces, en el que cada nodo está conectado solamente
con los dos nodos adyacentes. Los dispositivos se conectan
directamente entre sí por medio de cables en lo que se denomina una
cadena margarita. Para que la información pueda circular, cada estación
debe transferir la información a la estación adyacente

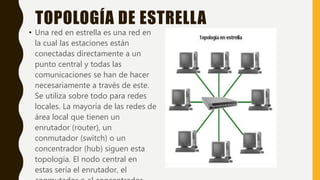

10. TOPOLOGÍA DE ESTRELLA
• Una red en estrella es una red en
la cual las estaciones están
conectadas directamente a un
punto central y todas las
comunicaciones se han de hacer
necesariamente a través de este.
Se utiliza sobre todo para redes
locales. La mayoría de las redes de
área local que tienen un
enrutador (router), un
conmutador (switch) o un
concentrador (hub) siguen esta
topología. El nodo central en
estas sería el enrutador, el

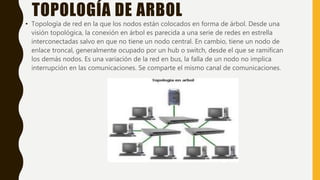

11. TOPOLOGÍA DE ARBOL
• Topología de red en la que los nodos están colocados en forma de árbol. Desde una
visión topológica, la conexión en árbol es parecida a una serie de redes en estrella
interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de
enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican
los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica
interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.

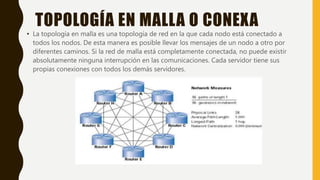

12. TOPOLOGÍA EN MALLA O CONEXA
• La topología en malla es una topología de red en la que cada nodo está conectado a
todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por
diferentes caminos. Si la red de malla está completamente conectada, no puede existir
absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus
propias conexiones con todos los demás servidores.

13. TOPOLOGÍAS MIXTAS
• En este tipo de topologías no
existe un patrón obvio de
enlaces y nodos. El cableado no
sigue un modelo determinado;
de los nodos salen cantidades
variables de cables. Las redes
que se encuentran en las
primeras etapas de construcción,
o se encuentran mal
planificadas, a menudo se
conectan de esta manera.
