El documento describe diferentes tipos de topologías de redes (malla, estrella, anillo, árbol, bus y Wi-Fi) y tipos de redes (CAN, LAN, WAN y MAN). También describe dispositivos de red como switch, Thunderbolt, hub y modem. Explica cómo cada topología y dispositivo funciona y sus ventajas e importancia para las redes.

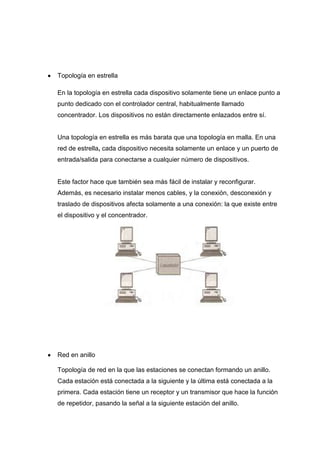

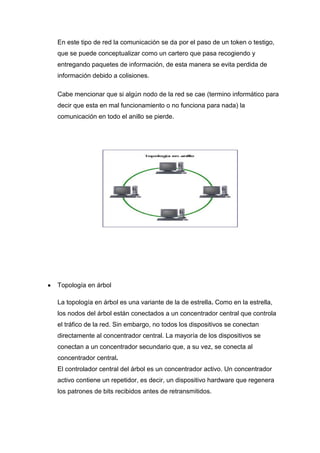

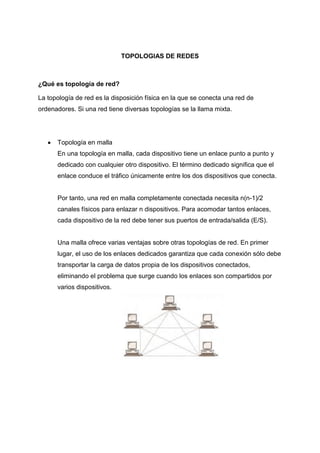

1. UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA UNAD<br />Escuela: De ciencias básicas tecnología e ingenierías<br />Programa: Ingeniería de sistemas<br />Actividad de reconocimiento<br />Presentado por: Michael Yesid Borda Cruz<br />T.I.: 94080113824<br />Presentado a: Gina Alexandra Sanabria<br />Fusagasugà - Cundinamarca <br />INTRODUCCIÓN<br />En este trabajo estudiaremos la importancia de las diferentes topologías de redes que existen y su funcionamiento respecto a la distancia y velocidad, también veremos algunos dispositivos necesarios para la “navegación” en estas redes. <br />OBJETIVOS<br />Objetivo general:<br />Conocer los distintos tipos de redes, sus siglas y su funcionamiento, también conocer los dispositivos los cuales hacen que estas redes funcionen.<br />Objetivos específicos:<br />Identificar la topología de las redes<br />Entender la importancia de cada tipo de red.<br />Comprender el funcionamiento de los dispositivos que hacen posible que cada red tenga un uso.<br />TOPOLOGIAS DE REDES<br />¿Qué es topología de red?<br />La topología de red es la disposición física en la que se conecta una red de ordenadores. Si una red tiene diversas topologías se la llama mixta.<br />Topología en malla <br />En una topología en malla, cada dispositivo tiene un enlace punto a punto y dedicado con cualquier otro dispositivo. El término dedicado significa que el enlace conduce el tráfico únicamente entre los dos dispositivos que conecta.<br />Por tanto, una red en malla completamente conectada necesita n(n-1)/2 canales físicos para enlazar n dispositivos. Para acomodar tantos enlaces, cada dispositivo de la red debe tener sus puertos de entrada/salida (E/S).<br />Una malla ofrece varias ventajas sobre otras topologías de red. En primer lugar, el uso de los enlaces dedicados garantiza que cada conexión sólo debe transportar la carga de datos propia de los dispositivos conectados, eliminando el problema que surge cuando los enlaces son compartidos por varios dispositivos. <br />Topología en estrella<br />En la topología en estrella cada dispositivo solamente tiene un enlace punto a punto dedicado con el controlador central, habitualmente llamado concentrador. Los dispositivos no están directamente enlazados entre sí.<br />Una topología en estrella es más barata que una topología en malla. En una red de estrella, cada dispositivo necesita solamente un enlace y un puerto de entrada/salida para conectarse a cualquier número de dispositivos.<br />Este factor hace que también sea más fácil de instalar y reconfigurar. Además, es necesario instalar menos cables, y la conexión, desconexión y traslado de dispositivos afecta solamente a una conexión: la que existe entre el dispositivo y el concentrador.<br />Red en anillo<br />Topología de red en la que las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación del anillo.<br />En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evita perdida de información debido a colisiones.<br />Cabe mencionar que si algún nodo de la red se cae (termino informático para decir que esta en mal funcionamiento o no funciona para nada) la comunicación en todo el anillo se pierde.<br />Topología en árbol <br />La topología en árbol es una variante de la de estrella. Como en la estrella, los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red. Sin embargo, no todos los dispositivos se conectan directamente al concentrador central. La mayoría de los dispositivos se conectan a un concentrador secundario que, a su vez, se conecta al concentrador central.<br />El controlador central del árbol es un concentrador activo. Un concentrador activo contiene un repetidor, es decir, un dispositivo hardware que regenera los patrones de bits recibidos antes de retransmitidos.<br />Topología en bus<br />Una topología de bus es multipunto. Un cable largo actúa como una red troncal que conecta todos los dispositivos en la red.<br />Los nodos se conectan al bus mediante cables de conexión (latiguillos) y sondas. Un cable de conexión es una conexión que va desde el dispositivo al cable principal. Una sonda es un conector que, o bien se conecta al cable principal, o se pincha en el cable para crear un contacto con el núcleo metálico. <br />Entre las ventajas de la topología de bus se incluye la sencillez de instalación. El cable troncal puede tenderse por el camino más eficiente y, después, los nodos se pueden conectar al mismo mediante líneas de conexión de longitud variable. <br />Topología en Wi-Fi<br />Wi-Fi es una marca de la Wi-Fi Alliance (anteriormente la Wireless Ethernet Compatibility Alliance), la organización comercial que prueba y certifica que los equipos cumplen los estándares IEEE 802.11x.<br />Las nuevas redes sin cables hacen posible que se pueda conectar a una red local cualquier dispositivo sin necesidad de instalación, lo que permite que nos podamos pasear libremente por la oficina con nuestro ordenador portátil conectado a la red o conectar sin cables cámaras de vigilancia en los lugares más inaccesibles. También se puede instalar en locales públicos y dar el servicio de acceso a Internet sin cables. <br />TIPOS DE REDES<br /> CAN<br />Campus Area Network, Red de Area Campus. Una CAN es una colección de LANs dispersadas geográficamente dentro de un campus (universitario, oficinas de gobierno, maquilas o industrias) pertenecientes a una misma entidad en una área delimitada en kilometros. Una CAN utiliza comúnmente tecnologías tales como FDDI y Gigabit Ethernet para conectividad a través de medios de comunicación tales como fibra óptica y espectro disperso.<br />LAN<br />Las redes LAN (Local Area Network, redes de área local) son las redes que todos conocemos, es decir, aquellas que se utilizan en nuestra empresa. Son redes pequeñas, entendiendo como pequeñas las redes de una oficina, de un edificio. Debido a sus limitadas dimensiones, son redes muy rápidas en las cuales cada estación se puede comunicar con el resto. Están restringidas en tamaño, lo cual significa que el tiempo de transmisión, en el peor de los casos, se conoce. Además, simplifica la administración de la red.Suelen emplear tecnología de difusión mediante un cable sencillo (coaxial o UTP) al que están conectadas todas las máquinas. Operan a velocidades entre 10 y 100 Mbps.<br /> Características preponderantes:<br />*Los canales son propios de los usuarios o empresas.<br />*Los enlaces son líneas de alta velocidad.<br />*Las estaciones están cercas entre sí.<br />*Incrementan la eficiencia y productividad de los trabajos de oficinas al poder compartir información. <br />*Las tasas de error son menores que en las redes WAN.<br />WAN<br />Las redes WAN (Wide Area Network, redes de área extensa) son redes punto a punto que interconectan países y continentes. Al tener que recorrer una gran distancia sus velocidades son menores que en las LAN aunque son capaces de transportar una mayor cantidad de datos. El alcance es una gran área geográfica, como por ejemplo: una ciudad o un continente. Está formada por una vasta cantidad de computadoras interconectadas (llamadas hosts), por medio de subredes de comunicación o subredes pequeñas, con el fin de ejecutar aplicaciones, programas, etc. Una red de área extensa WAN es un sistema de interconexión de equipos informáticos geográficamente dispersos, incluso en continentes distintos. Las líneas utilizadas para realizar esta interconexión suelen ser parte de las redes públicas de transmisión de datos<br />MAN<br />Las redes MAN (Metropolitan Area Network, redes de área metropolitana), comprenden una ubicación geográfica determinada \"

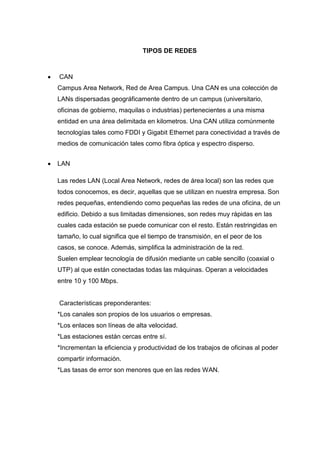

ciudad, municipio\"

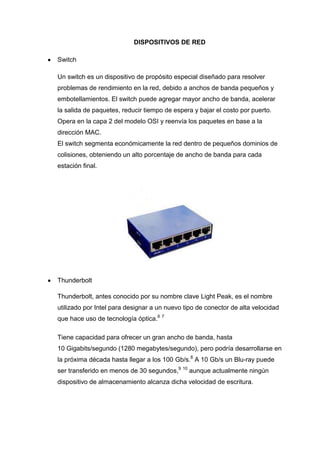

, y su distancia de cobertura es mayor de 4 Kmts. Son redes con dos buses unidireccionales, cada uno de ellos es independiente del otro en cuanto a la transferencia de datos. Es básicamente una gran versión de LAN y usa una tecnología similar. Puede cubrir un grupo de oficinas de una misma corporación o ciudad, esta puede ser pública o privada. El mecanismo para la resolución de conflictos en la transmisión de datos que usan las MANs, es DQDB.<br />DISPOSITIVOS DE RED<br />Switch<br />Un switch es un dispositivo de propósito especial diseñado para resolver problemas de rendimiento en la red, debido a anchos de banda pequeños y embotellamientos. El switch puede agregar mayor ancho de banda, acelerar la salida de paquetes, reducir tiempo de espera y bajar el costo por puerto. <br />Opera en la capa 2 del modelo OSI y reenvía los paquetes en base a la dirección MAC. <br />El switch segmenta económicamente la red dentro de pequeños dominios de colisiones, obteniendo un alto porcentaje de ancho de banda para cada estación final.<br />Thunderbolt <br />Thunderbolt, antes conocido por su nombre clave Light Peak, es el nombre utilizado por Intel para designar a un nuevo tipo de conector de alta velocidad que hace uso de tecnología óptica.6 7<br />Tiene capacidad para ofrecer un gran ancho de banda, hasta 10 Gigabits/segundo (1280 megabytes/segundo), pero podría desarrollarse en la próxima década hasta llegar a los 100 Gb/s.8 A 10 Gb/s un Blu-ray puede ser transferido en menos de 30 segundos,9 10 aunque actualmente ningún dispositivo de almacenamiento alcanza dicha velocidad de escritura.<br />Ha sido concebido para reemplazar a los buses actuales, tales como USB, FireWire y HDMI.11 Con la tecnología Light Peak un único cable de fibra óptica podría sustituir a 50 cables de cobre utilizados para la transmisión de una única escena en 3 dimensiones. La tecnología Light Peak fue mostrada en el Intel Developer Forum el 23 de septiembre de 2009. Según Engadget, esta tecnología fue desarrollada por Intel en colaboración con Apple Inc. <br />Hub:<br />Un hub es un equipo de redes que permite conectar entre sí otros equipos o dispositivos retransmitiendo los paquetes de datos desde cualquiera de ellos hacia todos los demás.<br />Modem:<br />Un módem (Modulador Demodulador) es un dispositivo que sirve para enviar una señal llamada moduladora mediante otra señal llamada portadora. <br />Su uso más común y conocido es en transmisiones de datos por vía telefónica.<br />Las computadoras procesan datos de forma digital; sin embargo, las líneas telefónicas de la red básica sólo transmiten señales analógicas.<br />Los métodos de modulación y otras características de los módems telefónicos están estandarizados por el UIT-T (el antiguo CCITT) en la serie de Recomendaciones \"
V\"

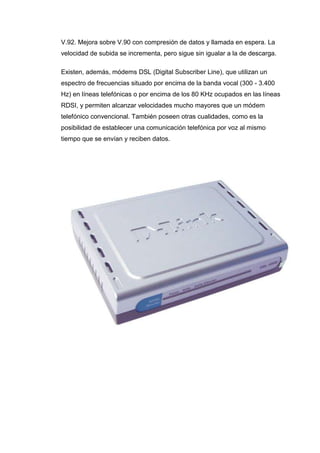

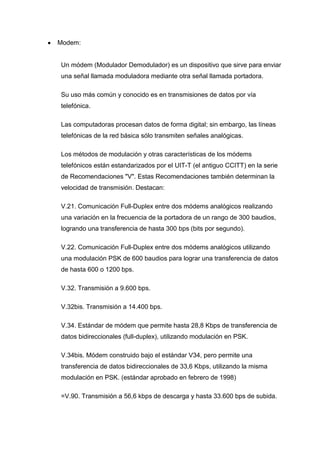

. Estas Recomendaciones también determinan la velocidad de transmisión. Destacan:<br />V.21. Comunicación Full-Duplex entre dos módems analógicos realizando una variación en la frecuencia de la portadora de un rango de 300 baudios, logrando una transferencia de hasta 300 bps (bits por segundo).<br />V.22. Comunicación Full-Duplex entre dos módems analógicos utilizando una modulación PSK de 600 baudios para lograr una transferencia de datos de hasta 600 o 1200 bps.<br />V.32. Transmisión a 9.600 bps.<br />V.32bis. Transmisión a 14.400 bps.<br />V.34. Estándar de módem que permite hasta 28,8 Kbps de transferencia de datos bidireccionales (full-duplex), utilizando modulación en PSK.<br />V.34bis. Módem construido bajo el estándar V34, pero permite una transferencia de datos bidireccionales de 33,6 Kbps, utilizando la misma modulación en PSK. (estándar aprobado en febrero de 1998)<br />=V.90. Transmisión a 56,6 kbps de descarga y hasta 33.600 bps de subida.<br />V.92. Mejora sobre V.90 con compresión de datos y llamada en espera. La velocidad de subida se incrementa, pero sigue sin igualar a la de descarga.<br />Existen, además, módems DSL (Digital Subscriber Line), que utilizan un espectro de frecuencias situado por encima de la banda vocal (300 - 3.400 Hz) en líneas telefónicas o por encima de los 80 KHz ocupados en las líneas RDSI, y permiten alcanzar velocidades mucho mayores que un módem telefónico convencional. También poseen otras cualidades, como es la posibilidad de establecer una comunicación telefónica por voz al mismo tiempo que se envían y reciben datos.<br />Medición de velocidad del internet<br />http://www.testdevelocidad.es/<br />http://www.speedtest.net/<br />http://speedtest.etp.com.co/<br />Bibliografía<br />http://www.bloginformatico.com/topologia-de-red.php<br />http://www.monografias.com/trabajos14/tipos-redes/tipos-redes.shtml<br />http://es.wikipedia.org/wiki/Topolog%C3%ADa_de_red<br />http://www.monografias.com/trabajos53/topologias-red/topologias-red.shtml<br />http://speedtest.etp.com.co/<br />http://www.speedtest.net/<br />www.testdevelocidad.es/<br />
