El documento describe diferentes tipologías de red, incluyendo bus, anillo, estrella, estrella extendida, árbol y malla. Explica que una red puede tener una topología física y lógica diferentes. También menciona que tres de las tecnologías LAN más comunes son Ethernet, Token Ring y FDDI.

1. Topologias de Red Parte II

2. Introducción El término topología puede definirse como el "estudio de la ubicación".

3. Topologías físicas

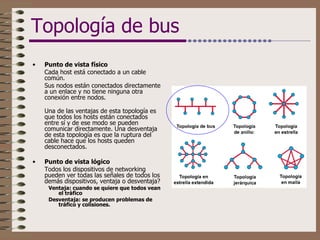

4. Topología de bus Punto de vista físico Cada host está conectado a un cable común. Sus nodos están conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos. Una de las ventajas de esta topología es que todos los hosts están conectados entre sí y de ese modo se pueden comunicar directamente. Una desventaja de esta topología es que la ruptura del cable hace que los hosts queden desconectados. Punto de vista lógico Todos los dispositivos de networking pueden ver todas las señales de todos los demás dispositivos, ventaja o desventaja? Ventaja: cuando se quiere que todos vean el tráfico Desventaja: se producen problemas de tráfico y colisiones.

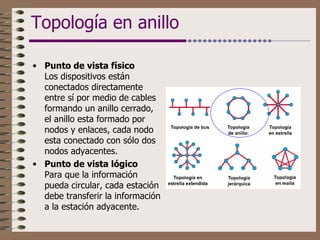

5. Topología en anillo Punto de vista físico Los dispositivos están conectados directamente entre sí por medio de cables formando un anillo cerrado, el anillo esta formado por nodos y enlaces, cada nodo esta conectado con sólo dos nodos adyacentes. Punto de vista lógico Para que la información pueda circular, cada estación debe transferir la información a la estación adyacente.

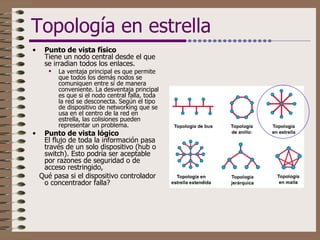

6. Topología en estrella Punto de vista físico Tiene un nodo central desde el que se irradian todos los enlaces. La ventaja principal es que permite que todos los demás nodos se comuniquen entre sí de manera conveniente. La desventaja principal es que si el nodo central falla, toda la red se desconecta. Según el tipo de dispositivo de networking que se usa en el centro de la red en estrella, las colisiones pueden representar un problema. Punto de vista lógico El flujo de toda la información pasa través de un solo dispositivo (hub o switch). Esto podría ser aceptable por razones de seguridad o de acceso restringido, Qué pasa si el dispositivo controlador o concentrador falla?

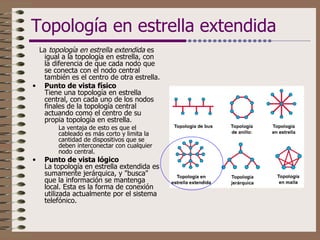

7. Topología en estrella extendida La topología en estrella extendida es igual a la topología en estrella, con la diferencia de que cada nodo que se conecta con el nodo central también es el centro de otra estrella. Punto de vista físico Tiene una topología en estrella central, con cada uno de los nodos finales de la topología central actuando como el centro de su propia topología en estrella. La ventaja de esto es que el cableado es más corto y limita la cantidad de dispositivos que se deben interconectar con cualquier nodo central. Punto de vista lógico La topología en estrella extendida es sumamente jerárquica, y "busca" que la información se mantenga local. Esta es la forma de conexión utilizada actualmente por el sistema telefónico.

8. Topología en árbol La topología en árbol es similar a la topología en estrella extendida; la diferencia principal es que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal desde el que se ramifican los demás nodos. Hay dos tipos de topologías en árbol: El árbol binario (cada nodo se divide en dos enlaces); y el árbol backbone (un tronco backbone tiene nodos ramificados con enlaces que salen de ellos). Punto de vista físico El enlace troncal es un cable con varias capas de ramificaciones. Punto de vista lógico El flujo de información es jerárquico.

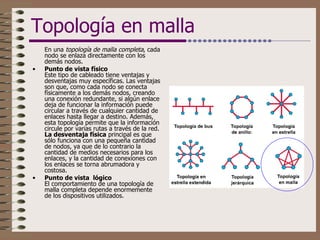

9. Topología en malla En una topología de malla completa , cada nodo se enlaza directamente con los demás nodos. Punto de vista físico Este tipo de cableado tiene ventajas y desventajas muy específicas. Las ventajas son que, como cada nodo se conecta físicamente a los demás nodos, creando una conexión redundante, si algún enlace deja de funcionar la información puede circular a través de cualquier cantidad de enlaces hasta llegar a destino. Además, esta topología permite que la información circule por varias rutas a través de la red. La desventaja física principal es que sólo funciona con una pequeña cantidad de nodos, ya que de lo contrario la cantidad de medios necesarios para los enlaces, y la cantidad de conexiones con los enlaces se torna abrumadora y costosa. Punto de vista lógico El comportamiento de una topología de malla completa depende enormemente de los dispositivos utilizados.

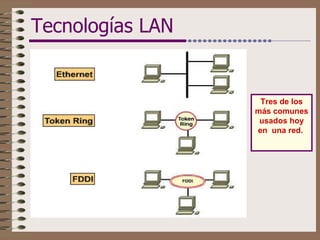

10. Tecnologías LAN Tres de l os más comunes usados hoy en una red.

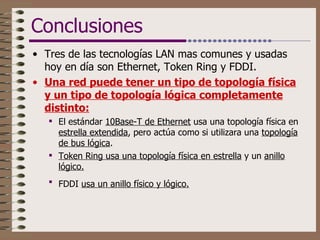

11. Conclusiones Tres de las tecnologías LAN mas comunes y usadas hoy en día son Ethernet, Token Ring y FDDI. Una red puede tener un tipo de topología física y un tipo de topología lógica completamente distinto: El estándar 10Base-T de Ethernet usa una topología física en estrella extendida , pero actúa como si utilizara una topología de bus lógica . Token Ring usa una topología física en estrella y un anillo lógico. FDDI usa un anillo físico y lógico.
