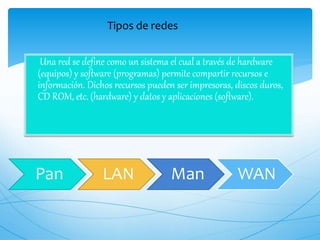

3. Tipos de redes
Una red se define como un sistema el cual a través de hardware
(equipos) y software (programas) permite compartir recursos e
información. Dichos recursos pueden ser impresoras, discos duros,
CD ROM, etc. (hardware) y datos y aplicaciones (software).
Pan LAN Man WAN
4. Tipos de redes
LAN
Ejemplo: Telmex, la
que usamos
normalmente en casa.
WAN
La wan un ejemplo: en
el mundial
Pan
Tablet,
impresora,laptop,celul
ar
Man
la red que se puede
usar solamente a
determinada área
como a nivel nacional
ejemplo: oxxo

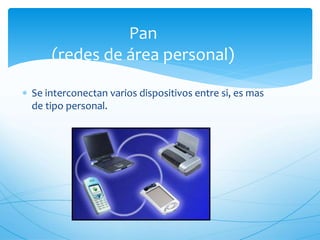

5. Pan
(redes de área personal)
Se interconectan varios dispositivos entre si, es mas
de tipo personal.
6. Es un conjunto de equipos que pertenecen a la misma
organización y están conectados dentro de un área geográfica
pequeña mediante una red, generalmente con la misma
tecnología (la más utilizada es Ethernet).
Al extender la definición de una LAN con los servicios que
proporciona, se pueden definir dos modos operativos diferentes:
En una red "de igual a igual", la comunicación se lleva a cabo de
un equipo a otro sin un equipo central y cada equipo tiene la
misma función.
En un entorno "cliente/servidor", un equipo central brinda
servicios de red para los usuarios.
LAN
(Red de área local)
7.
8. Una MAN conecta diversas LAN cercanas geográficamente
(en un área de alrededor de cincuenta kilómetros) entre sí a
alta velocidad. una MAN permite que dos nodos (objetos,
dispositivos) remotos se comuniquen como si fueran parte
de la misma red de área local.
Una MAN está compuesta por conmutadores o routers
conectados entre sí mediante conexiones de alta velocidad
(generalmente cables de fibra óptica).
MAN
(Red de área metropolitana)
9. WAN
(Red de área extensa)
Una WAN conecta múltiples LAN
entre sí a través de grandes
distancias geográficas.
La velocidad disponible en una
WAN varía según el costo de las
conexiones (que aumenta con la
distancia) y puede ser baja.
Las WAN funcionan con routers,
que pueden "elegir" la ruta más
apropiada para que los datos
lleguen a un nodo de la red.
La WAN más conocida es
Internet.

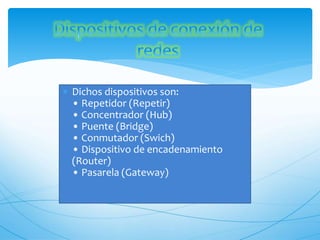

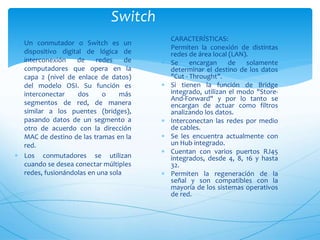

13. Switch
Un conmutador o Switch es un
dispositivo digital de lógica de
interconexión de redes de
computadores que opera en la
capa 2 (nivel de enlace de datos)
del modelo OSI. Su función es
interconectar dos o más
segmentos de red, de manera
similar a los puentes (bridges),
pasando datos de un segmento a
otro de acuerdo con la dirección
MAC de destino de las tramas en la
red.
Los conmutadores se utilizan
cuando se desea conectar múltiples
redes, fusionándolas en una sola
CARACTERÍSTICAS:
Permiten la conexión de distintas
redes de área local (LAN).
Se encargan de solamente
determinar el destino de los datos
"Cut - Throught".
Si tienen la función de Bridge
integrado, utilizan el modo "Store-
And-Forward" y por lo tanto se
encargan de actuar como filtros
analizando los datos.
Interconectan las redes por medio
de cables.
Se les encuentra actualmente con
un Hub integrado.
Cuentan con varios puertos RJ45
integrados, desde 4, 8, 16 y hasta
32.
Permiten la regeneración de la
señal y son compatibles con la
mayoría de los sistemas operativos
de red.
14.
15. Router
Un router es un dispositivo de red
que permite el enrutamiento de
paquetes entre redes
independientes. Es un dispositivo que
opera en la capa 3 del modelo OSI.
La función de enrutamiento trata las
direcciones IP en función de sus
direcciones de red definidas por la
mascara de sub-red y las redirige de
acuerdo al algoritmo de
enrutamiento y su tabla asociada.
Estos protocolos de enrutamiento
son implementados de acuerdo a la
arquitectura de nuestra red y los
enlaces de comunicación entre los
sitios y entre las redes.

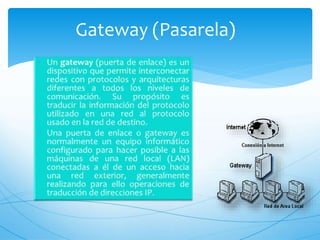

17. Topología: se refiere a la forma
en que está diseñada la red,
físicamente(rigiéndose de
algunas características en su
hardware) o
bien lógicamente (basándose
en las características internas
de su software).
La topología de red es la
representación geométrica de
la relación entre todos los
enlaces y los dispositivos que
los enlazan entre sí
(habitualmente
denominados nodos).

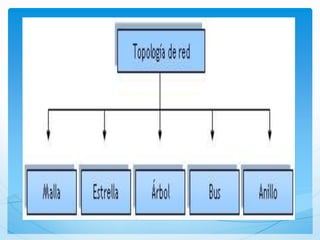

18.
19. Topología en Malla
En una topología en malla, cada
dispositivo tiene un enlace punto a
punto y dedicado con cualquier otro
dispositivo. El
término dedicado significa que el
enlace conduce el tráfico únicamente
entre los dos dispositivos que
conecta.
Por tanto, una red en
malla completamente conectada
necesita n(n-1)/2 canales físicos para
enlazar n dispositivos. Para acomodar
tantos enlaces, cada dispositivo de la
red debe tener sus puertos de
entrada/salida (E/S).

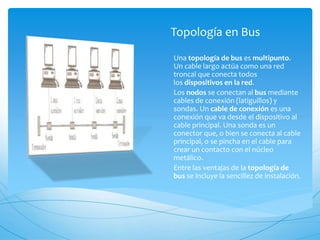

20. Topología en Bus
Una topología de bus es multipunto.
Un cable largo actúa como una red
troncal que conecta todos
los dispositivos en la red.
Los nodos se conectan al bus mediante
cables de conexión (latiguillos) y
sondas. Un cable de conexión es una
conexión que va desde el dispositivo al
cable principal. Una sonda es un
conector que, o bien se conecta al cable
principal, o se pincha en el cable para
crear un contacto con el núcleo
metálico.
Entre las ventajas de la topología de
bus se incluye la sencillez de instalación.

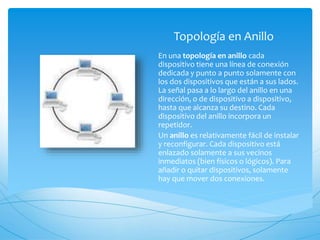

21. Topología en Anillo
En una topología en anillo cada
dispositivo tiene una línea de conexión
dedicada y punto a punto solamente con
los dos dispositivos que están a sus lados.
La señal pasa a lo largo del anillo en una
dirección, o de dispositivo a dispositivo,
hasta que alcanza su destino. Cada
dispositivo del anillo incorpora un
repetidor.
Un anillo es relativamente fácil de instalar
y reconfigurar. Cada dispositivo está
enlazado solamente a sus vecinos
inmediatos (bien físicos o lógicos). Para
añadir o quitar dispositivos, solamente
hay que mover dos conexiones.
22. Topología en estrella
Una topología en estrella es más
barata que una topología en malla.
En una red de estrella, cada
dispositivo necesita solamente
un enlace y un puerto de
entrada/salida para conectarse a
cualquier número de dispositivos.
Este factor hace que también sea
más fácil de instalar y reconfigurar.
Además, es necesario instalar menos
cables, y la conexión, desconexión y
traslado de dispositivos afecta
solamente a una conexión: la que
existe entre el dispositivo y el
concentrador.
23. Topología en Árbol
La topología en árbol es una variante
de la de estrella. Como en la estrella,
los nodos del árbol están conectados
a un concentrador central que
controla el tráfico de la red. Sin
embargo, no todos los dispositivos se
conectan directamente al
concentrador central. La mayoría de
los dispositivos se conectan a un
concentrador secundario que, a su
vez, se conecta al concentrador
central
El controlador central del árbol es un
concentrador activo. Un
concentrador activo contiene un
repetidor, es decir, un dispositivo
hardware que regenera los patrones
de bits recibidos antes de
retransmitidos.

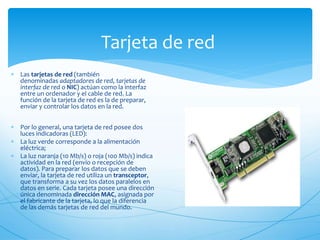

24. Tarjeta de red
Las tarjetas de red (también
denominadas adaptadores de red, tarjetas de
interfaz de red o NIC) actúan como la interfaz
entre un ordenador y el cable de red. La
función de la tarjeta de red es la de preparar,
enviar y controlar los datos en la red.
Por lo general, una tarjeta de red posee dos
luces indicadoras (LED):
La luz verde corresponde a la alimentación
eléctrica;
La luz naranja (10 Mb/s) o roja (100 Mb/s) indica
actividad en la red (envío o recepción de
datos). Para preparar los datos que se deben
enviar, la tarjeta de red utiliza un transceptor,
que transforma a su vez los datos paralelos en
datos en serie. Cada tarjeta posee una dirección
única denominada dirección MAC, asignada por
el fabricante de la tarjeta, lo que la diferencia
de las demás tarjetas de red del mundo.
