1. CURSO: HISTORIA DE LA
INGENIERÍA
NOMBRE: JOHN ANTHONNY
BARDALES LAVERDE

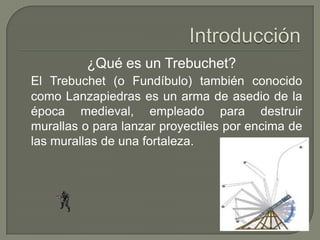

2. ¿Qué es un Trebuchet?
El Trebuchet (o Fundíbulo) también conocido
como Lanzapiedras es un arma de asedio de la
época medieval, empleado para destruir
murallas o para lanzar proyectiles por encima de
las murallas de una fortaleza.

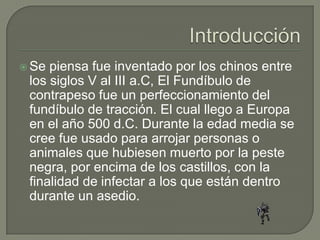

3.  Se piensa fue inventado por los chinos entre
los siglos V al III a.C, El Fundíbulo de
contrapeso fue un perfeccionamiento del
fundíbulo de tracción. El cual llego a Europa
en el año 500 d.C. Durante la edad media se
cree fue usado para arrojar personas o
animales que hubiesen muerto por la peste
negra, por encima de los castillos, con la
finalidad de infectar a los que están dentro
durante un asedio.

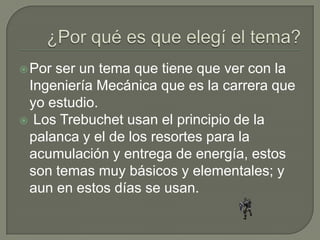

5.  Porser un tema que tiene que ver con la
Ingeniería Mecánica que es la carrera que
yo estudio.
 Los Trebuchet usan el principio de la
palanca y el de los resortes para la
acumulación y entrega de energía, estos
son temas muy básicos y elementales; y
aun en estos días se usan.

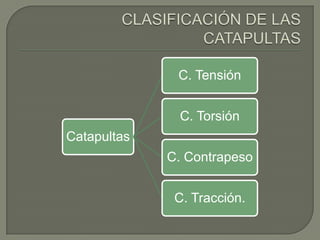

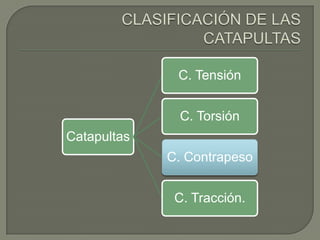

6. C. Tensión
C. Torsión
Catapultas
C. Contrapeso
C. Tracción.

7. C. Tensión
C. Torsión
Catapultas
C. Contrapeso
C. Tracción.

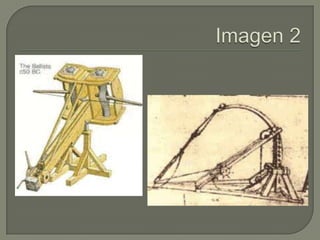

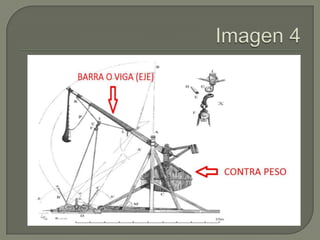

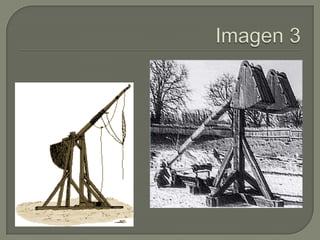

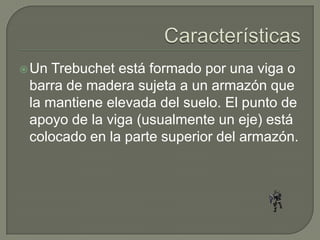

10.  Un Trebuchet está formado por una viga o
barra de madera sujeta a un armazón que
la mantiene elevada del suelo. El punto de
apoyo de la viga (usualmente un eje) está
colocado en la parte superior del armazón.

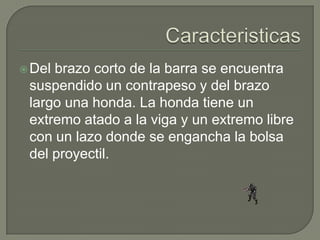

11.  Delbrazo corto de la barra se encuentra
suspendido un contrapeso y del brazo
largo una honda. La honda tiene un
extremo atado a la viga y un extremo libre
con un lazo donde se engancha la bolsa
del proyectil.

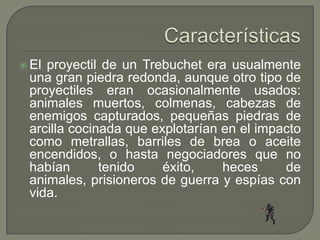

13.  Elproyectil de un Trebuchet era usualmente
una gran piedra redonda, aunque otro tipo de
proyectiles eran ocasionalmente usados:
animales muertos, colmenas, cabezas de
enemigos capturados, pequeñas piedras de
arcilla cocinada que explotarían en el impacto
como metrallas, barriles de brea o aceite
encendidos, o hasta negociadores que no
habían tenido éxito, heces de
animales, prisioneros de guerra y espías con
vida.

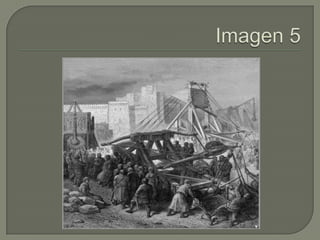

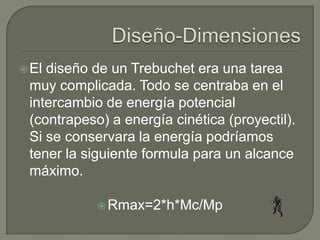

15.  Eldiseño de un Trebuchet era una tarea
muy complicada. Todo se centraba en el
intercambio de energía potencial
(contrapeso) a energía cinética (proyectil).
Si se conservara la energía podríamos
tener la siguiente formula para un alcance
máximo.
 Rmax=2*h*Mc/Mp

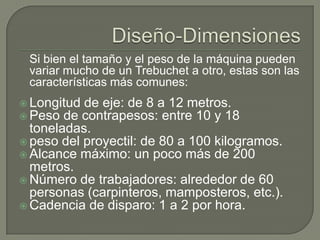

16. Si bien el tamaño y el peso de la máquina pueden
variar mucho de un Trebuchet a otro, estas son las
características más comunes:
 Longitud de eje: de 8 a 12 metros.
 Peso de contrapesos: entre 10 y 18
toneladas.
 peso del proyectil: de 80 a 100 kilogramos.
 Alcance máximo: un poco más de 200
metros.
 Número de trabajadores: alrededor de 60
personas (carpinteros, mamposteros, etc.).
 Cadencia de disparo: 1 a 2 por hora.

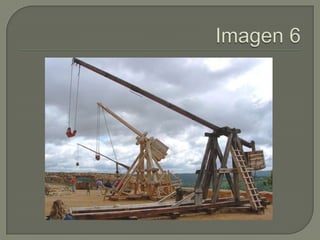

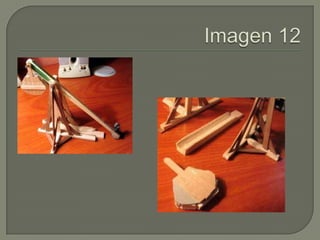

18.  Losdiseños y las modificaciones en los
Trebuchet se realizaban en modelos a
escala. En la actualidad no se a
conservado una representación grafica
detallada de un Trebuchet Medieval, ni
ninguna Maquina a sobrevivido hasta hoy.
Todos los datos que se tienen son de los
esquemas y dibujos preservados (algunos
de estos irrealizables).

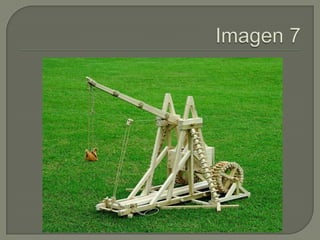

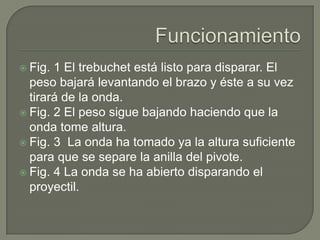

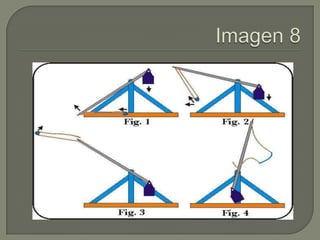

21.  Fig. 1 El trebuchet está listo para disparar. El
peso bajará levantando el brazo y éste a su vez
tirará de la onda.
 Fig. 2 El peso sigue bajando haciendo que la
onda tome altura.
 Fig. 3 La onda ha tomado ya la altura suficiente
para que se separe la anilla del pivote.
 Fig. 4 La onda se ha abierto disparando el
proyectil.

22.  Consideraciones para la construcción:

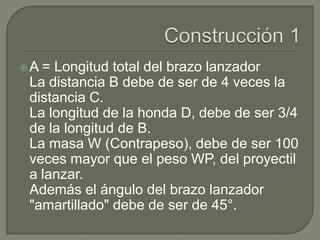

23. A = Longitud total del brazo lanzador
La distancia B debe de ser de 4 veces la
distancia C.
La longitud de la honda D, debe de ser 3/4
de la longitud de B.
La masa W (Contrapeso), debe de ser 100
veces mayor que el peso WP, del proyectil
a lanzar.
Además el ángulo del brazo lanzador
"amartillado" debe de ser de 45°.

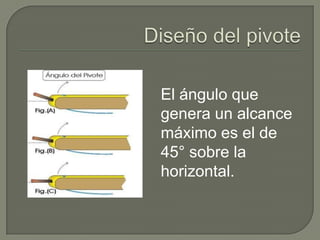

24. El ángulo que
genera un alcance
máximo es el de
45° sobre la
horizontal.

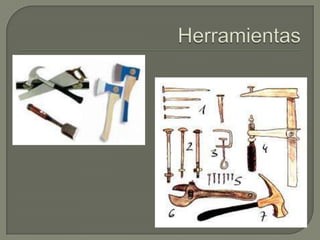

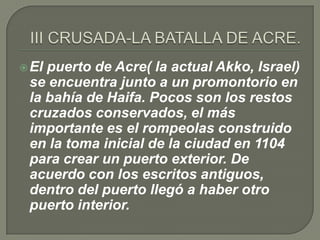

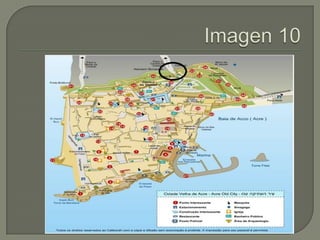

26.  Elpuerto de Acre( la actual Akko, Israel)
se encuentra junto a un promontorio en
la bahía de Haifa. Pocos son los restos
cruzados conservados, el más
importante es el rompeolas construido
en la toma inicial de la ciudad en 1104
para crear un puerto exterior. De
acuerdo con los escritos antiguos,
dentro del puerto llegó a haber otro
puerto interior.

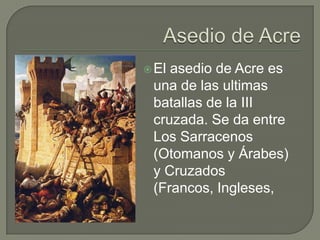

28.  Elasedio de Acre es
una de las ultimas
batallas de la III
cruzada. Se da entre
Los Sarracenos
(Otomanos y Árabes)
y Cruzados
(Francos, Ingleses,
