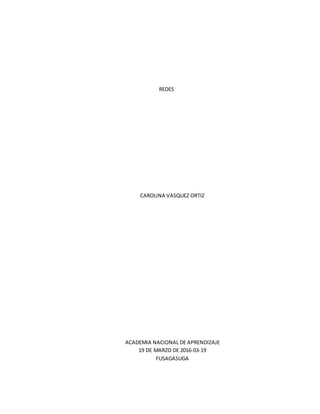

1. REDES
CAROLINA VASQUEZ ORTIZ
ACADEMIA NACIONAL DE APRENDIZAJE
19 DE MARZO DE 2016-03-19
FUSAGASUGA

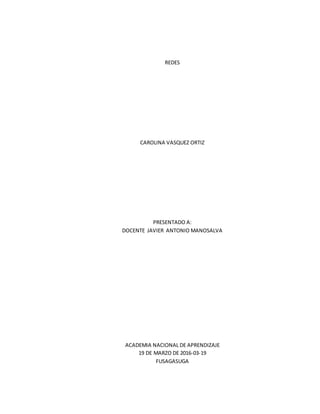

2. REDES
CAROLINA VASQUEZ ORTIZ
PRESENTADO A:
DOCENTE JAVIER ANTONIO MANOSALVA
ACADEMIA NACIONAL DE APRENDIZAJE
19 DE MARZO DE 2016-03-19
FUSAGASUGA

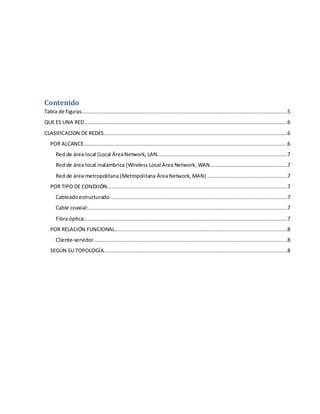

3. Contenido
Tabla de figuras...................................................................................................................................5
QUE ES UNA RED.................................................................................................................................6
CLASIFICACION DE REDES.....................................................................................................................6
POR ALCANCE..................................................................................................................................6
Red de área local (Local ÁreaNetwork, LAN...................................................................................7
Red de área local inalámbrica (Wireless Local Área Network, WAN.................................................7
Red de área metropolitana (Metropolitana ÁreaNetwork, MAN) ...................................................7
POR TIPO DE CONEXIÓN...................................................................................................................7
Cableadoestructurado.................................................................................................................7
Cable coaxial:...............................................................................................................................7
Fibra óptica:.................................................................................................................................7
POR RELACIÓN FUNCIONAL..............................................................................................................8
Cliente-servidor...........................................................................................................................8
SEGÚN SU TOPOLOGÍA.....................................................................................................................8

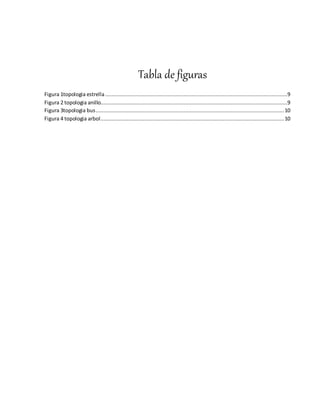

5. Tabla de figuras
Figura 1topologia estrella....................................................................................................................9
Figura 2 topologia anillo.......................................................................................................................9
Figura 3topologia bus........................................................................................................................10
Figura 4 topologia arbol.....................................................................................................................10

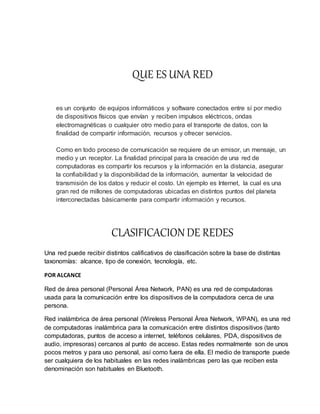

6. QUE ES UNA RED
es un conjunto de equipos informáticos y software conectados entre sí por medio
de dispositivos físicos que envían y reciben impulsos eléctricos, ondas
electromagnéticas o cualquier otro medio para el transporte de datos, con la
finalidad de compartir información, recursos y ofrecer servicios.
Como en todo proceso de comunicación se requiere de un emisor, un mensaje, un
medio y un receptor. La finalidad principal para la creación de una red de
computadoras es compartir los recursos y la información en la distancia, asegurar
la confiabilidad y la disponibilidad de la información, aumentar la velocidad de
transmisión de los datos y reducir el costo. Un ejemplo es Internet, la cual es una
gran red de millones de computadoras ubicadas en distintos puntos del planeta
interconectadas básicamente para compartir información y recursos.
CLASIFICACION DE REDES
Una red puede recibir distintos calificativos de clasificación sobre la base de distintas
taxonomías: alcance, tipo de conexión, tecnología, etc.
POR ALCANCE
Red de área personal (Personal Área Network, PAN) es una red de computadoras
usada para la comunicación entre los dispositivos de la computadora cerca de una
persona.
Red inalámbrica de área personal (Wireless Personal Área Network, WPAN), es una red
de computadoras inalámbrica para la comunicación entre distintos dispositivos (tanto
computadoras, puntos de acceso a internet, teléfonos celulares, PDA, dispositivos de
audio, impresoras) cercanos al punto de acceso. Estas redes normalmente son de unos
pocos metros y para uso personal, así como fuera de ella. El medio de transporte puede
ser cualquiera de los habituales en las redes inalámbricas pero las que reciben esta
denominación son habituales en Bluetooth.

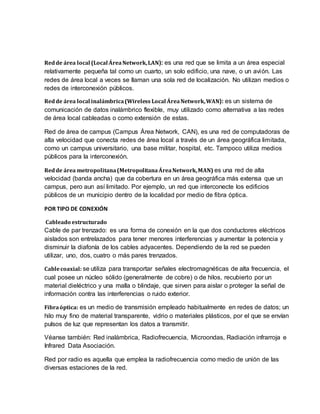

7. Redde área local (Local ÁreaNetwork,LAN): es una red que se limita a un área especial
relativamente pequeña tal como un cuarto, un solo edificio, una nave, o un avión. Las
redes de área local a veces se llaman una sola red de localización. No utilizan medios o
redes de interconexión públicos.
Redde área local inalámbrica(Wireless Local ÁreaNetwork,WAN): es un sistema de
comunicación de datos inalámbrico flexible, muy utilizado como alternativa a las redes
de área local cableadas o como extensión de estas.
Red de área de campus (Campus Área Network, CAN), es una red de computadoras de
alta velocidad que conecta redes de área local a través de un área geográfica limitada,
como un campus universitario, una base militar, hospital, etc. Tampoco utiliza medios
públicos para la interconexión.
Redde área metropolitana(MetropolitanaÁreaNetwork,MAN) es una red de alta
velocidad (banda ancha) que da cobertura en un área geográfica más extensa que un
campus, pero aun así limitado. Por ejemplo, un red que interconecte los edificios
públicos de un municipio dentro de la localidad por medio de fibra óptica.
POR TIPO DE CONEXIÓN
Cableado estructurado
Cable de par trenzado: es una forma de conexión en la que dos conductores eléctricos
aislados son entrelazados para tener menores interferencias y aumentar la potencia y
disminuir la diafonía de los cables adyacentes. Dependiendo de la red se pueden
utilizar, uno, dos, cuatro o más pares trenzados.
Cablecoaxial: se utiliza para transportar señales electromagnéticas de alta frecuencia, el
cual posee un núcleo sólido (generalmente de cobre) o de hilos, recubierto por un
material dieléctrico y una malla o blindaje, que sirven para aislar o proteger la señal de
información contra las interferencias o ruido exterior.
Fibraóptica: es un medio de transmisión empleado habitualmente en redes de datos; un
hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían
pulsos de luz que representan los datos a transmitir.
Véanse también: Red inalámbrica, Radiofrecuencia, Microondas, Radiación infrarroja e
Infrared Data Asociación.
Red por radio es aquella que emplea la radiofrecuencia como medio de unión de las
diversas estaciones de la red.

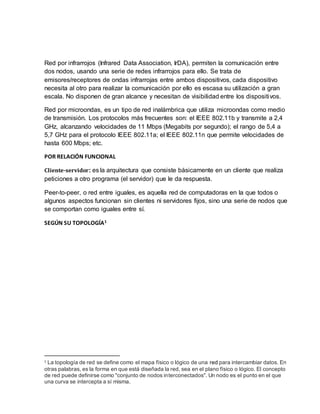

8. Red por infrarrojos (Infrared Data Association, IrDA), permiten la comunicación entre
dos nodos, usando una serie de redes infrarrojos para ello. Se trata de
emisores/receptores de ondas infrarrojas entre ambos dispositivos, cada dispositivo
necesita al otro para realizar la comunicación por ello es escasa su utilización a gran
escala. No disponen de gran alcance y necesitan de visibilidad entre los dispositivos.
Red por microondas, es un tipo de red inalámbrica que utiliza microondas como medio
de transmisión. Los protocolos más frecuentes son: el IEEE 802.11b y transmite a 2,4
GHz, alcanzando velocidades de 11 Mbps (Megabits por segundo); el rango de 5,4 a
5,7 GHz para el protocolo IEEE 802.11a; el IEEE 802.11n que permite velocidades de
hasta 600 Mbps; etc.
POR RELACIÓN FUNCIONAL
Cliente-servidor: es la arquitectura que consiste básicamente en un cliente que realiza
peticiones a otro programa (el servidor) que le da respuesta.
Peer-to-peer, o red entre iguales, es aquella red de computadoras en la que todos o
algunos aspectos funcionan sin clientes ni servidores fijos, sino una serie de nodos que
se comportan como iguales entre sí.
SEGÚN SU TOPOLOGÍA1
1 La topología de red se define como el mapa físico o lógico de una red para intercambiar datos. En
otras palabras, es la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto
de red puede definirse como "conjunto de nodos interconectados". Un nodo es el punto en el que
una curva se intercepta a sí misma.

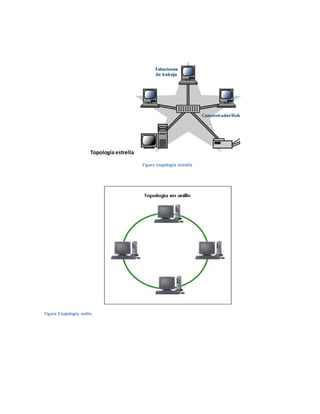

9. Topología estrella
Figura 1topologia estrella
Figura 2 topologia anillo

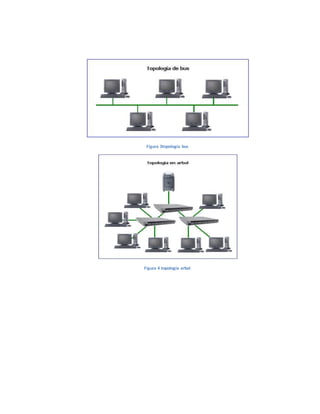

10. Figura 3topologia bus
Figura 4 topologia arbol

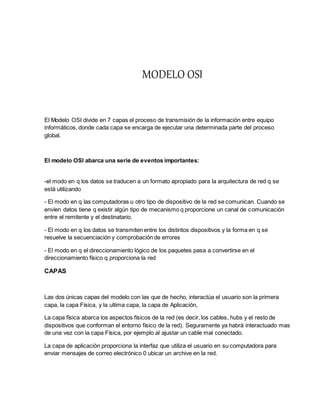

11. MODELO OSI
El Modelo OSI divide en 7 capas el proceso de transmisión de la información entre equipo
informáticos, donde cada capa se encarga de ejecutar una determinada parte del proceso
global.
El modelo OSI abarca una serie de eventos importantes:
-el modo en q los datos se traducen a un formato apropiado para la arquitectura de red q se
está utilizando
- El modo en q las computadoras u otro tipo de dispositivo de la red se comunican. Cuando se
envíen datos tiene q existir algún tipo de mecanismo q proporcione un canal de comunicación
entre el remitente y el destinatario.
- El modo en q los datos se transmiten entre los distintos dispositivos y la forma en q se
resuelve la secuenciación y comprobación de errores
- El modo en q el direccionamiento lógico de los paquetes pasa a convertirse en el
direccionamiento físico q proporciona la red
CAPAS
Las dos únicas capas del modelo con las que de hecho, interactúa el usuario son la primera
capa, la capa Física, y la ultima capa, la capa de Aplicación,
La capa física abarca los aspectos físicos de la red (es decir, los cables, hubs y el resto de
dispositivos que conforman el entorno físico de la red). Seguramente ya habrá interactuado mas
de una vez con la capa Física, por ejemplo al ajustar un cable mal conectado.
La capa de aplicación proporciona la interfaz que utiliza el usuario en su computadora para
enviar mensajes de correo electrónico 0 ubicar un archive en la red.

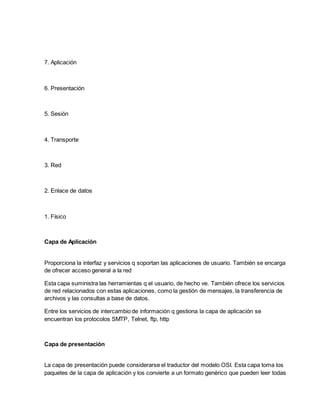

12. 7. Aplicación
6. Presentación
5. Sesión
4. Transporte
3. Red
2. Enlace de datos
1. Físico
Capa de Aplicación
Proporciona la interfaz y servicios q soportan las aplicaciones de usuario. También se encarga
de ofrecer acceso general a la red
Esta capa suministra las herramientas q el usuario, de hecho ve. También ofrece los servicios
de red relacionados con estas aplicaciones, como la gestión de mensajes, la transferencia de
archivos y las consultas a base de datos.
Entre los servicios de intercambio de información q gestiona la capa de aplicación se
encuentran los protocolos SMTP, Telnet, ftp, http
Capa de presentación
La capa de presentación puede considerarse el traductor del modelo OSI. Esta capa toma los
paquetes de la capa de aplicación y los convierte a un formato genérico que pueden leer todas

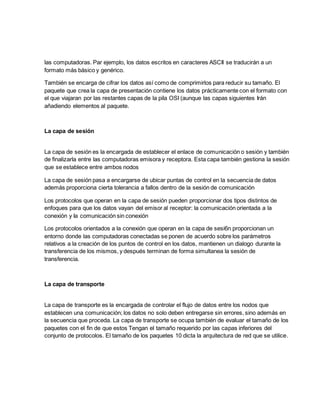

13. las computadoras. Par ejemplo, los datos escritos en caracteres ASCII se traducirán a un
formato más básico y genérico.
También se encarga de cifrar los datos así como de comprimirlos para reducir su tamaño. El
paquete que crea la capa de presentación contiene los datos prácticamente con el formato con
el que viajaran por las restantes capas de la pila OSI (aunque las capas siguientes Irán
añadiendo elementos al paquete.
La capa de sesión
La capa de sesión es la encargada de establecer el enlace de comunicación o sesión y también
de finalizarla entre las computadoras emisora y receptora. Esta capa también gestiona la sesión
que se establece entre ambos nodos
La capa de sesión pasa a encargarse de ubicar puntas de control en la secuencia de datos
además proporciona cierta tolerancia a fallos dentro de la sesión de comunicación
Los protocolos que operan en la capa de sesión pueden proporcionar dos tipos distintos de
enfoques para que los datos vayan del emisor al receptor: la comunicación orientada a la
conexión y Ia comunicación sin conexión
Los protocolos orientados a la conexión que operan en la capa de sesi6n proporcionan un
entorno donde las computadoras conectadas se ponen de acuerdo sobre los parámetros
relativos a la creación de los puntos de control en los datos, mantienen un dialogo durante la
transferencia de los mismos, y después terminan de forma simultanea la sesión de
transferencia.
La capa de transporte
La capa de transporte es la encargada de controlar el flujo de datos entre los nodos que
establecen una comunicación; los datos no solo deben entregarse sin errores, sino además en
la secuencia que proceda. La capa de transporte se ocupa también de evaluar el tamaño de los
paquetes con el fin de que estos Tengan el tamaño requerido por las capas inferiores del
conjunto de protocolos. El tamaño de los paquetes 10 dicta la arquitectura de red que se utilice.

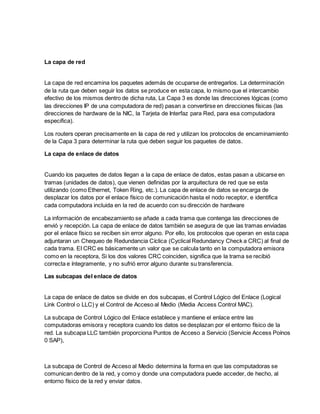

14. La capa de red
La capa de red encamina los paquetes además de ocuparse de entregarlos. La determinación
de la ruta que deben seguir los datos se produce en esta capa, lo mismo que el intercambio
efectivo de los mismos dentro de dicha ruta, La Capa 3 es donde las direcciones lógicas (como
las direcciones IP de una computadora de red) pasan a convertirse en direcciones físicas (las
direcciones de hardware de la NIC, la Tarjeta de Interfaz para Red, para esa computadora
especifica).
Los routers operan precisamente en Ia capa de red y utilizan los protocolos de encaminamiento
de la Capa 3 para determinar la ruta que deben seguir los paquetes de datos.
La capa de enlace de datos
Cuando los paquetes de datos llegan a la capa de enlace de datos, estas pasan a ubicarse en
tramas (unidades de datos), que vienen definidas por la arquitectura de red que se esta
utilizando (como Ethernet, Token Ring, etc.). La capa de enlace de datos se encarga de
desplazar los datos por el enlace físico de comunicación hasta el nodo receptor, e identifica
cada computadora incluida en la red de acuerdo con su dirección de hardware
La información de encabezamiento se añade a cada trama que contenga las direcciones de
envió y recepción. La capa de enlace de datos también se asegura de que las tramas enviadas
por el enlace físico se reciben sin error alguno. Por ello, los protocolos que operan en esta capa
adjuntaran un Chequeo de Redundancia Cíclica (Cyclical Redundancy Check a CRC) al final de
cada trama. EI CRC es básicamente un valor que se calcula tanto en la computadora emisora
como en la receptora, Si los dos valores CRC coinciden, significa que la trama se recibió
correcta e íntegramente, y no sufrió error alguno durante su transferencia.
Las subcapas del enlace de datos
La capa de enlace de datos se divide en dos subcapas, el Control Lógico del Enlace (Logical
Link Control o LLC) y el Control de Acceso al Medio (Media Access Control MAC).
La subcapa de Control Lógico del Enlace establece y mantiene el enlace entre las
computadoras emisora y receptora cuando los datos se desplazan por el entorno físico de la
red. La subcapa LLC también proporciona Puntos de Acceso a Servicio (Servicie Access Poínos
0 SAP),
La subcapa de Control de Acceso al Medio determina la forma en que las computadoras se
comunican dentro de la red, y como y donde una computadora puede acceder, de hecho, al
entorno físico de la red y enviar datos.

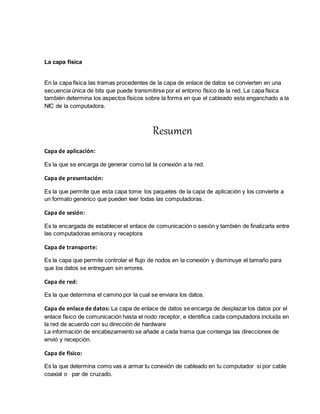

15. La capa física
En la capa física las tramas procedentes de la capa de enlace de datos se convierten en una
secuencia única de bits que puede transmitirse por el entorno físico de la red. La capa física
también determina los aspectos físicos sobre la forma en que el cableado esta enganchado a la
NIC de la computadora.
Resumen
Capa de aplicación:
Es la que se encarga de generar como tal la conexión a la red.
Capa de presentación:
Es la que permite que esta capa tome los paquetes de la capa de aplicación y los convierte a
un formato genérico que pueden leer todas las computadoras.
Capa de sesión:
Es la encargada de establecer el enlace de comunicación o sesión y también de finalizarla entre
las computadoras emisora y receptora
Capa de transporte:
Es la capa que permite controlar el flujo de nodos en la conexión y disminuye el tamaño para
que los datos se entreguen sin errores.
Capa de red:
Es la que determina el camino por la cual se enviara los datos.
Capa de enlace de datos: La capa de enlace de datos se encarga de desplazar los datos por el
enlace físico de comunicación hasta el nodo receptor, e identifica cada computadora incluida en
la red de acuerdo con su dirección de hardware
La información de encabezamiento se añade a cada trama que contenga las direcciones de
envió y recepción.
Capa de físico:
Es la que determina como vas a armar tu conexión de cableado en tu computador si por cable
coaxial o par de cruzado.
