El documento describe los conceptos básicos de las redes de computadoras, incluyendo su definición, estructura, estándares, tipos, componentes, topologías, modelos, protocolos y cables. Explica que una red conecta equipos para compartir recursos mediante señales eléctricas u ondas electromagnéticas, y que su funcionamiento está definido por estándares como el modelo OSI de 7 capas o el modelo TCP/IP de 4 capas.

1. Valeria David Medina
11-3

2. •
Una red de computadoras, también llamada red de ordenadores, red de comunicaciones
de datos o red informática, es un conjunto de equipos informáticos y software conectados
entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas
electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de
compartir información, recursos y ofrecer servicios.

3. •
La estructura y el modo de funcionamiento de las redes informáticas actuales están
definidos en varios estándares, siendo el más importante y extendido de todos ellos el
modelo TCP/IP basado en el modelo de referencia OSI. Este último, estructura cada red
en siete capas con funciones concretas pero relacionadas entre sí; en TCP/IP se reducen
a cuatro capas. Existen multitud de protocolos repartidos por cada capa, los cuales
también están regidos por sus respectivos estándares.

5. • Red de área personal (PAN) es una red de ordenadores usada para la
comunicación entre los dispositivos de la computadora cerca de una persona.
• Red de área local (LAN) es una red que se limita a un área especial
relativamente pequeña tal como un cuarto, un solo edificio, una nave, o un avión
• Red de área de campus (CAN) es una red de computadoras de alta velocidad
que conecta redes de área local a través de un área geográfica limitada, como un
campus universitario, una base militar, hospital, etc.
• Red de área metropolitana (MAN) es una red de alta velocidad (banda ancha)
que da cobertura en un área geográfica más extensa que un campus, pero aun
así limitado.
• Red de área amplia (WAN) son redes informáticas que se extienden sobre un
área geográfica extensa utilizando medios como: satélites, cables interoceánicos,
Internet, fibras ópticas públicas, etc.

6. •
El cable coaxial se utiliza para transportar
señales electromagnéticas de alta frecuencia
que poseen dos conductores concéntricos,
uno central, llamado vivo y uno exterior
denominado malla o blindaje, que sirve como
referencia de tierra y retorno de las corrientes;
los cuales están separados por un material
dieléctrico que, en realidad, transporta la señal
de información.
•
La fibra óptica es un medio de transmisión
empleado habitualmente en redes de datos;
un hilo muy fino de material transparente,
vidrio o materiales plásticos, por el que se
envían pulsos de luz que representan los
datos a transmitir.
Red por radio es aquella que emplea
la radiofrecuencia como medio de unión
de las diversas estaciones de la red.
•
Red por infrarrojos permiten la
comunicación entre dos nodos, usando
una serie de leds infrarrojos para ello.
Se trata de emisores/receptores de
ondas
infrarrojas
entre
ambos
dispositivos, cada dispositivo necesita
al otro para realizar la comunicación por
ello es escasa su utilización a gran
escala.
•
Red por microondas es un tipo de red
inalámbrica que utiliza microondas
como medio de transmisión.
El cable de par trenzado es una forma de
conexión en la que dos conductores eléctricos
aislados son entrelazados para tener menores
interferencias y aumentar la potencia y
disminuir la diafonía de los cables adyacentes.
•
•

7. •

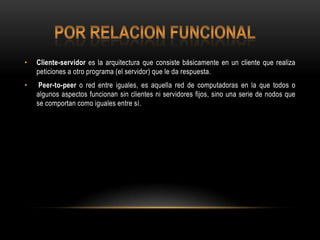

Cliente-servidor es la arquitectura que consiste básicamente en un cliente que realiza
peticiones a otro programa (el servidor) que le da respuesta.
•
Peer-to-peer o red entre iguales, es aquella red de computadoras en la que todos o
algunos aspectos funcionan sin clientes ni servidores fijos, sino una serie de nodos que
se comportan como iguales entre sí.

8. • La topología de red se define como una familia de
comunicación usada por los computadores que
conforman una red para intercambiar datos. En otras
palabras, la forma en que está diseñada la red, sea en
el plano físico o lógico
• Los estudios de topología de red reconocen ocho tipos
básicos de topologías.

9. EN BUS
Una red en bus es aquella topología que se caracteriza por tener un único canal de
comunicaciones (denominado bus, troncal o backbone) al cual se conectan los
diferentes dispositivos.

10. PUNTO A PUNTO
o Las redes punto a punto son aquellas
que responden a un tipo de arquitectura
de red en las que cada canal de datos
se usa para comunicar únicamente dos
nodos, en clara oposición a las redes
multipunto, en las cuales cada canal de
datos se puede usar para comunicarse
con diversos nodos.

11. EN ESTRELLA
Una red en estrella es una red en la cual las estaciones están
conectadas directamente a un punto central y todas las
comunicaciones se han de hacer necesariamente a través de
este.

12. EN ANILLO O CIRCULAR
Una red en anillo es una
topología de red en la que cada
estación tiene una única conexión
de entrada y otra de salida. Cada
estación tiene un receptor y un
transmisor que hace la función de
traductor, pasando la señal a la
siguiente estación.

13. EN ARBOL
La red en árbol es una topología de redes en la que los nodos están
colocados en forma de árbol. Desde una visión topológica, es parecida a
una serie de redes en estrella interconectadas salvo en que no tiene un
nodo central. En cambio, tiene un nodo de enlace troncal, generalmente
ocupado por un hub o switch, desde el que se ramifican los demás
nodos.

14. EN MALLA
La topología de red mallada es una topología de
red en la que cada nodo está conectado a todos los
nodos. De esta manera es posible llevar los
mensajes de un nodo a otro por distintos caminos.

15. RED MIXTA
En una red mixta
se da cualquier
combinación de
las anteriores.

16. •
Una red de computadoras esta conectada tanto por hardware como por software. El
hardware incluye tanto las tarjetas de interfaz de red como los cables que las unen,
y el software incluye los controladores (programas que se utilizan para gestionar los
dispositivos y el sistema operativo de red que gestiona la red.

17. •
Es una computadora utilizada para gestionar el sistema de archivos de la red, da
servicio a las impresoras, controla las comunicaciones y realiza otras funciones.
Puede ser dedicado o no dedicado.
•
El sistema operativo de la red está cargado en el disco fijo del servidor, junto con
las herramientas de administración del sistema y las utilidades del usuario.
•
La tarea de un servidor dedicado es procesar las peticiones realizadas por la
estación de trabajo. Estas peticiones pueden ser de acceso a disco, a colas de
impresión o de comunicaciones con otros dispositivos. La recepción, gestión y
realización de estas peticiones puede requerir un tiempo considerable, que se
incrementa de forma paralela al número de estaciones de trabajo activas en la red.
Como el servidor gestiona las peticiones de todas las estaciones de trabajo, su
carga puede ser muy pesada.

18. •

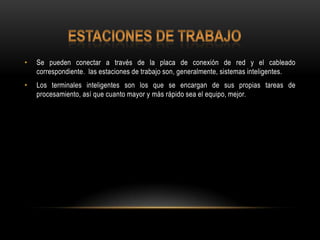

Se pueden conectar a través de la placa de conexión de red y el cableado
correspondiente. las estaciones de trabajo son, generalmente, sistemas inteligentes.
•
Los terminales inteligentes son los que se encargan de sus propias tareas de
procesamiento, así que cuanto mayor y más rápido sea el equipo, mejor.

19. •
Tarjetas o Placas de Interfaz de Red: Toda computadora que se conecta a una red
necesita de una tarjeta de interfaz de red que soporte un esquema de red
especifico, El cable de red se conectara a la parte trasera de la tarjeta.
•
Sistema de Cableado: El sistema de la red esta constituido por el cable utilizado
para conectar entre si el servidor y las estaciones de trabajo.
•
Recursos y Periféricos Compartidos: Entre los recursos compartidos se incluyen
los dispositivos de almacenamiento ligados al servidor, las unidades de discos
ópticos, las impresoras, los trazadores y el resto de equipos que puedan ser
utilizados por cualquiera en la red.

21. •
Existen diversos protocolos, estándares y modelos que determinan el funcionamiento
general de las redes. Destacan el modelo OSI y el TCP/IP. Cada modelo estructura el
funcionamiento de una red de manera distinta. El modelo OSI cuenta con siete capas
muy definidas y con funciones diferenciadas y el TCP/IP con cuatro capas diferenciadas
pero que combinan las funciones existentes en las siete capas del modelo OSI.4 Los
protocolos están repartidos por las diferentes capas pero no están definidos como parte
del modelo en sí sino como entidades diferentes de normativas internacionales, de modo
que el modelo OSI no puede ser considerado una arquitectura de red.

22. MODELO TCP/IP
• Este modelo es el implantado actualmente a nivel
mundial: fue utilizado primeramente en ARPANET y es
utilizado actualmente a nivel global en Internet y redes
locales. Su nombre deriva de la unión del los nombres de
los dos principales protocolos que lo conforman: TCP en
la capa de transporte e IP en la capa de red.6 Se
compone de cuatro capas:

23. •
El modelo OSI (Open Systems
Interconnection) fue creado por la ISO y
se encarga de la conexión entre
sistemas abiertos, esto es, sistemas
abiertos a la comunicación con otros
sistemas. Los principios en los que basó
su creación eran: una mayor definición
de las funciones de cada capa, evitar
agrupar funciones diferentes en la
misma capa y una mayor simplificación
en el funcionamiento del modelo en
general.4Este modelo divide las
funciones de red en siete capas
diferenciadas:

24. •
Existen otros estándares, más concretos, que definen el modo de funcionamiento
de diversas tecnologías de transmisión de datos:

25. •
Los cables de red son aquellos alambres que permiten conectar a las computadoras
entre sí o a terminales de redes y es por medio de estos que los bits se trasladan.
Existen numerosos tipos de cables de red, que se pueden agrupar en las siguientes
categorías:

26. CABLE COAXIAL
Estos cables se caracterizan por ser fáciles
de manejar, flexibles, ligeros y económicos.
Están compuestos por hilos de cobre, que
constituyen en núcleo y están cubiertos por
un aislante, un trenzado de cobre o metal y
una cubierta externa, hecha de plástico,
teflón o goma.
A diferencia del cable trenzado resiste más
a las atenuaciones e interferencias. La
malla de metal o cobre se encarga de
absorber aquellas señales electrónicas que
se pierden para que no se escapen datos,
lo que lo hace ideal para transmitir
importantes cantidades de estos a grandes
distancias.

27. CABLE DE PAR TRENZADO
Estos cables están compuestos por dos
hilos de cobre entrelazados y aislados y
se los puede dividir en dos grupos:
apantallados (STP) y sin apantallar
(UTP). Estas últimas son las más
utilizadas en para el cableado LAN y
también se usan para sistemas
telefónicos. Los segmentos de los UTP
estan compuestos por dos hilos de cobre
que permanecen aislados. Los cables
STP cuentan con una cobertura de cobre
trenzado de mayor calidad y protección.
Además, cada par de hilos es protegido
con láminas, lo que permite transmitir un
mayor número de datos y de forma más
protegida.

28. CABLES DE FIBRAS OPTICAS
Estos transportan, por medio de pulsos
modulados de luz, señales digitales. Al
transportar impulsos no eléctricos, envían
datos de forma segura ya que, como no
pueden ser pinchados, los datos no pueden
ser robados. La fibra óptica cuenta con un
delgado cilindro de vidrio, llamado núcleo,
cubierto por un revestimiento de vidrio y sobre
este se encuentra un forro de goma o plástico.
Como los hilos de vidrio sólo pueden
transmitir señales en una dirección, cada uno
de los cables tiene dos de ellos con diferente
envoltura. Mientras que uno de los hilos recibe
las señales, el otro las transmite. La fibra
óptica resulta ideal para la transmisión de
datos a distancias importantes y lo hace en
poco tiempo.
