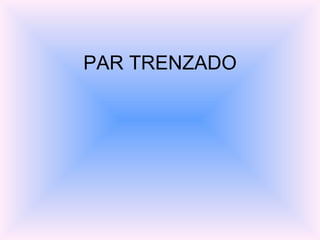

1. PAR TRENZADO

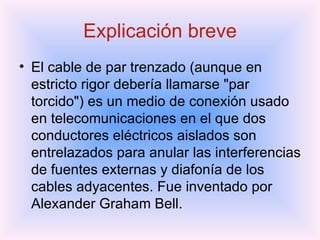

2. Explicación breve El cable de par trenzado (aunque en estricto rigor debería llamarse "par torcido") es un medio de conexión usado en telecomunicaciones en el que dos conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes. Fue inventado por Alexander Graham Bell.

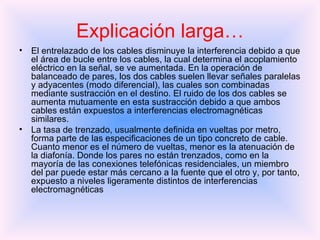

3. El entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. En la operación de balanceado de pares, los dos cables suelen llevar señales paralelas y adyacentes (modo diferencial), las cuales son combinadas mediante sustracción en el destino. El ruido de los dos cables se aumenta mutuamente en esta sustracción debido a que ambos cables están expuestos a interferencias electromagnéticas similares. La tasa de trenzado, usualmente definida en vueltas por metro, forma parte de las especificaciones de un tipo concreto de cable. Cuanto menor es el número de vueltas, menor es la atenuación de la diafonía. Donde los pares no están trenzados, como en la mayoría de las conexiones telefónicas residenciales, un miembro del par puede estar más cercano a la fuente que el otro y, por tanto, expuesto a niveles ligeramente distintos de interferencias electromagnéticas Explicación larga…

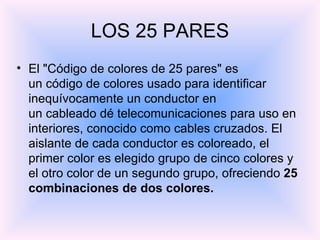

4. El "Código de colores de 25 pares" es un código de colores usado para identificar inequívocamente un conductor en un cableado dé telecomunicaciones para uso en interiores, conocido como cables cruzados. El aislante de cada conductor es coloreado, el primer color es elegido grupo de cinco colores y el otro color de un segundo grupo, ofreciendo 25 combinaciones de dos colores. LOS 25 PARES

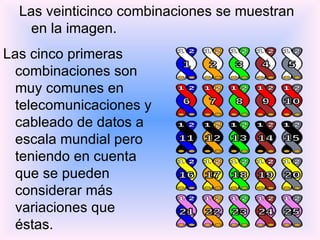

5. Las veinticinco combinaciones se muestran en la imagen. Las cinco primeras combinaciones son muy comunes en telecomunicaciones y cableado de datos a escala mundial pero teniendo en cuenta que se pueden considerar más variaciones que éstas.

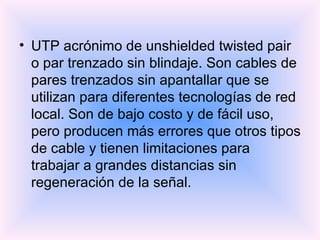

6. UTP acrónimo de unshielded twisted pair o par trenzado sin blindaje. Son cables de pares trenzados sin apantallar que se utilizan para diferentes tecnologías de red local. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal.

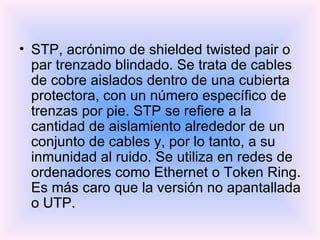

7. STP, acrónimo de shielded twisted pair o par trenzado blindado. Se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión no apantallada o UTP.

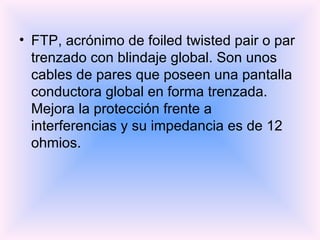

8. FTP, acrónimo de foiled twisted pair o par trenzado con blindaje global. Son unos cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 12 ohmios.
