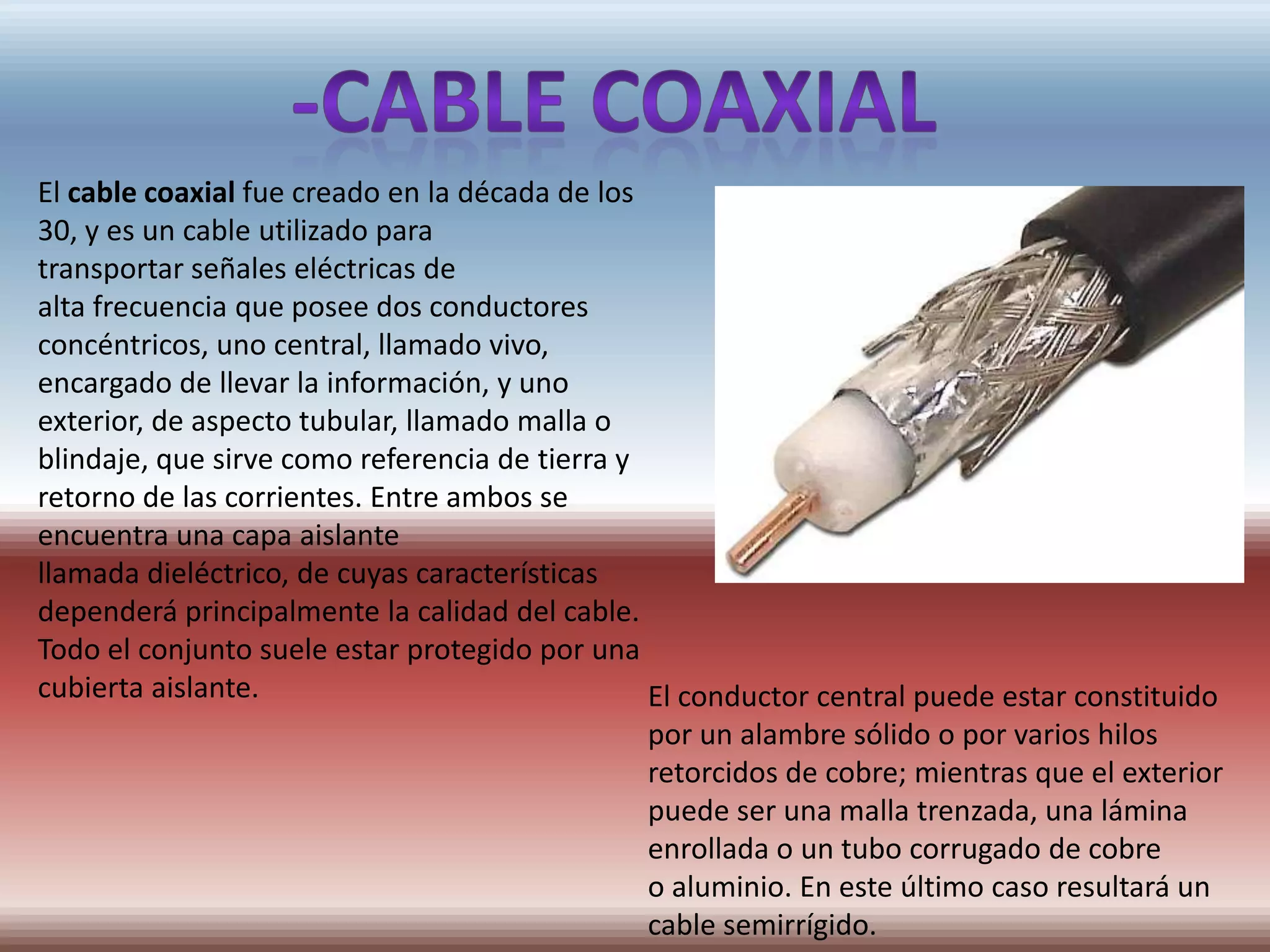

El cable coaxial fue creado en la década de los
30, y es un cable utilizado para
transportar señales eléctricas de
alta frecuencia que posee dos conductores
concéntricos, uno central, llamado vivo,
encargado de llevar la información, y uno
exterior, de aspecto tubular, llamado malla o
blindaje, que sirve como referencia de tierra y
retorno de las corrientes. Entre ambos se
encuentra una capa aislante
llamada dieléctrico, de cuyas características
dependerá principalmente la calidad del cable.
Todo el conjunto suele estar protegido por una
cubierta aislante.                              El conductor central puede estar constituido
                                                por un alambre sólido o por varios hilos
                                                retorcidos de cobre; mientras que el exterior
                                                puede ser una malla trenzada, una lámina
                                                enrollada o un tubo corrugado de cobre
                                                o aluminio. En este último caso resultará un
                                                cable semirrígido.

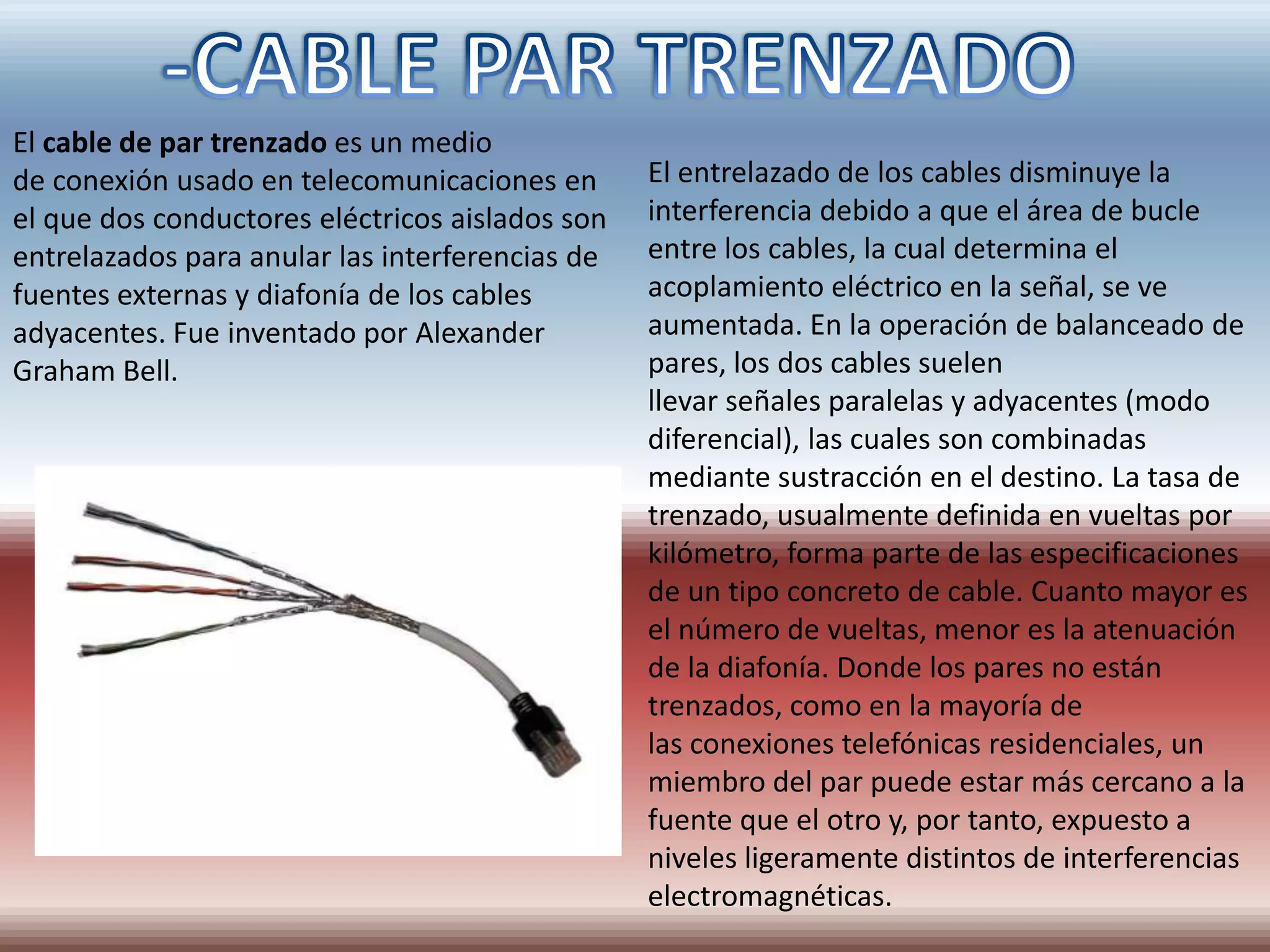

El cable de par trenzado es un medio
de conexión usado en telecomunicaciones en       El entrelazado de los cables disminuye la
el que dos conductores eléctricos aislados son   interferencia debido a que el área de bucle
entrelazados para anular las interferencias de   entre los cables, la cual determina el
fuentes externas y diafonía de los cables        acoplamiento eléctrico en la señal, se ve
adyacentes. Fue inventado por Alexander          aumentada. En la operación de balanceado de
Graham Bell.                                     pares, los dos cables suelen
                                                 llevar señales paralelas y adyacentes (modo
                                                 diferencial), las cuales son combinadas
                                                 mediante sustracción en el destino. La tasa de
                                                 trenzado, usualmente definida en vueltas por
                                                 kilómetro, forma parte de las especificaciones
                                                 de un tipo concreto de cable. Cuanto mayor es
                                                 el número de vueltas, menor es la atenuación
                                                 de la diafonía. Donde los pares no están
                                                 trenzados, como en la mayoría de
                                                 las conexiones telefónicas residenciales, un
                                                 miembro del par puede estar más cercano a la
                                                 fuente que el otro y, por tanto, expuesto a
                                                 niveles ligeramente distintos de interferencias
                                                 electromagnéticas.

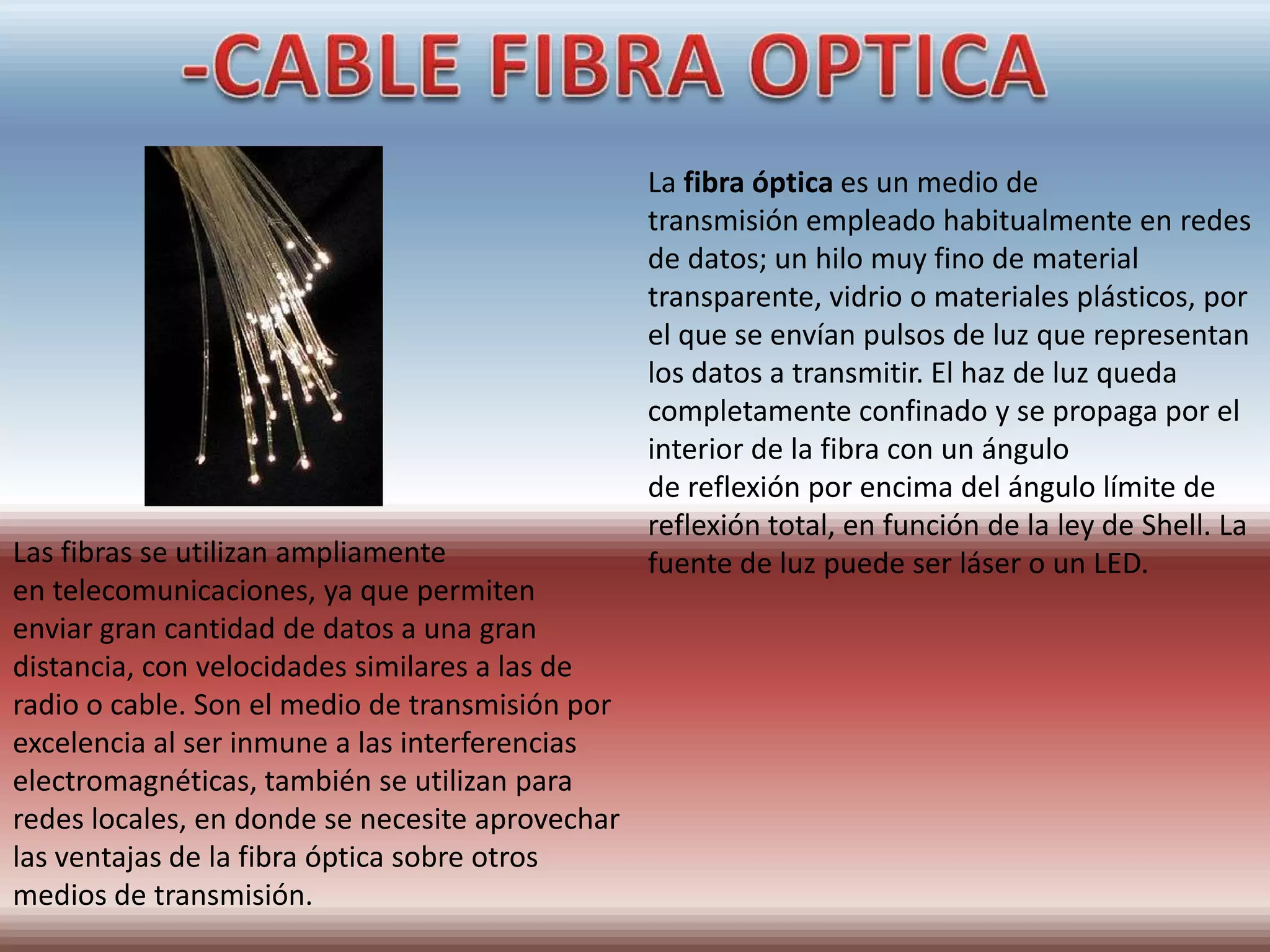

La fibra óptica es un medio de
                                                 transmisión empleado habitualmente en redes
                                                 de datos; un hilo muy fino de material
                                                 transparente, vidrio o materiales plásticos, por
                                                 el que se envían pulsos de luz que representan
                                                 los datos a transmitir. El haz de luz queda
                                                 completamente confinado y se propaga por el
                                                 interior de la fibra con un ángulo
                                                 de reflexión por encima del ángulo límite de
                                                 reflexión total, en función de la ley de Shell. La
Las fibras se utilizan ampliamente               fuente de luz puede ser láser o un LED.
en telecomunicaciones, ya que permiten
enviar gran cantidad de datos a una gran
distancia, con velocidades similares a las de
radio o cable. Son el medio de transmisión por
excelencia al ser inmune a las interferencias
electromagnéticas, también se utilizan para
redes locales, en donde se necesite aprovechar
las ventajas de la fibra óptica sobre otros
medios de transmisión.
